Connettori backplane dell'unità

Consultare questa sezione per individuare i connettori sui backplane delle unità.

Backplane AnyBay a 10 vani da 2,5 pollici​

Consultare questa sezione per individuare i connettori del backplane dell'unità a 10 vani da 2,5 pollici.

Figura 1. Backplane AnyBay a 10 vani da 2,5 pollici
10 x 2.5-inch AnyBay backplane

1 NVMe 8-92 SAS 2
3 NVMe 6-74 SAS 1
5 Alimentazione6 NVMe 4-5
7 NVMe 2-38 NVMe 0-1
9 SAS 0

Backplane SAS/SATA a 8 vani da 2,5 pollici​

Consultare questa sezione per individuare i connettori del backplane dell'unità a 10 vani da 2,5 pollici.

Figura 2. Backplane SAS/SATA a 8 vani da 2,5 pollici
8 x 2.5-inch SAS/SATA backplane

1 SAS 12 Alimentazione
3 SAS 0

Backplane AnyBay a 4 vani da 2,5 pollici​

Consultare questa sezione per individuare i connettori del backplane dell'unità a 4 vani da 2,5 pollici.

Figura 3. Backplane AnyBay a 4 vani da 2,5 pollici
4 x 2.5 AnyBay backplane

1 NVMe 2-32 SAS
3 Alimentazione4 NVMe 0-1

Backplane SAS/SATA a 4 vani da 2,5 pollici​

Consultare questa sezione per individuare i connettori del backplane dell'unità a 4 vani da 2,5 pollici.

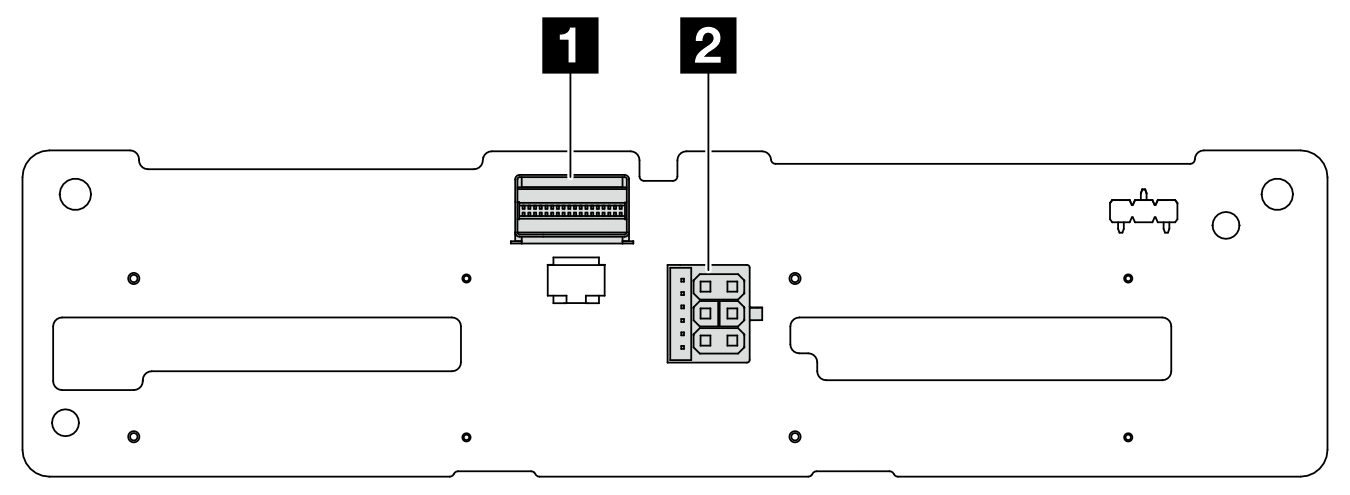

Figura 4. Backplane SAS/SATA a 4 vani da 2,5 pollici
4 x 2.5 AnyBay backplane

1 SAS2 Alimentazione

Backplane posteriore AnyBay a 2 vani da 2,5 pollici​

Consultare questa sezione per individuare i connettori del backplane dell'unità posteriore a 2 vani da 2,5 pollici.

Figura 5. Backplane posteriore AnyBay a 2 vani da 2,5 pollici
Rear 2 x 2.5 NVMe backplane

1 SAS2 Alimentazione
3 NVMe

Backplane dell'unità E3.S​

Figura 6. Connettori per E3.S 1T
E3.S 1T
1 Vano 02 Vano 1
3 Vano 24 Vano 3
5 Connettore di alimentazione

Backplane di avvio M.2 anteriore e scheda controller​

Figura 7. Backplane di avvio M.2 anteriore

Figura 8. Scheda controller M.2 anteriore

1 Connettore di alimentazione1 Connettore di segnale

Backplane dell'unità M.2 posteriore​

Consultare questa sezione per individuare i connettori sul backplane dell'unità M.2 posteriore.

Figura 9. Backplane dell'unità M.2 posteriore

1 Segnale2 Alimentazione

Backplane dell'unità M.2 interno​

Per informazioni dettagliate sulle posizioni dei connettori M.2 sui backplane interni, vedere Sostituzione del backplane M.2 interno e della relativa unità M.2.
