硬盘背板接口

按本节中的说明确定硬盘背板上的接口的位置。

10 x 2.5 英寸 AnyBay 背板​

按本节中的说明确定 10 x 2.5 英寸硬盘背板上的接口的位置。

图 1. 10 x 2.5 英寸 AnyBay 背板
10 x 2.5-inch AnyBay backplane

1 NVMe 8-92 SAS 2
3 NVMe 6–74 SAS 1
5 电源6 NVMe 4–5
7 NVMe 2–38 NVMe 0–1
9 SAS 0

8 x 2.5 英寸 SAS/SATA 背板​

按本节中的说明确定 10 x 2.5 英寸硬盘背板上的接口的位置。

图 2. 8 x 2.5 英寸 SAS/SATA 背板
8 x 2.5-inch SAS/SATA backplane

1 SAS 12 电源
3 SAS 0

4 x 2.5 英寸 AnyBay 背板​

按本节中的说明确定 4 x 2.5 英寸硬盘背板上的接口的位置。

图 3. 4 x 2.5 英寸 AnyBay 背板
4 x 2.5 AnyBay backplane

1 NVMe 2–32 SAS
3 电源4 NVMe 0–1

4 x 2.5 英寸 SAS/SATA 背板​

按本节中的说明确定 4 x 2.5 英寸硬盘背板上的接口的位置。

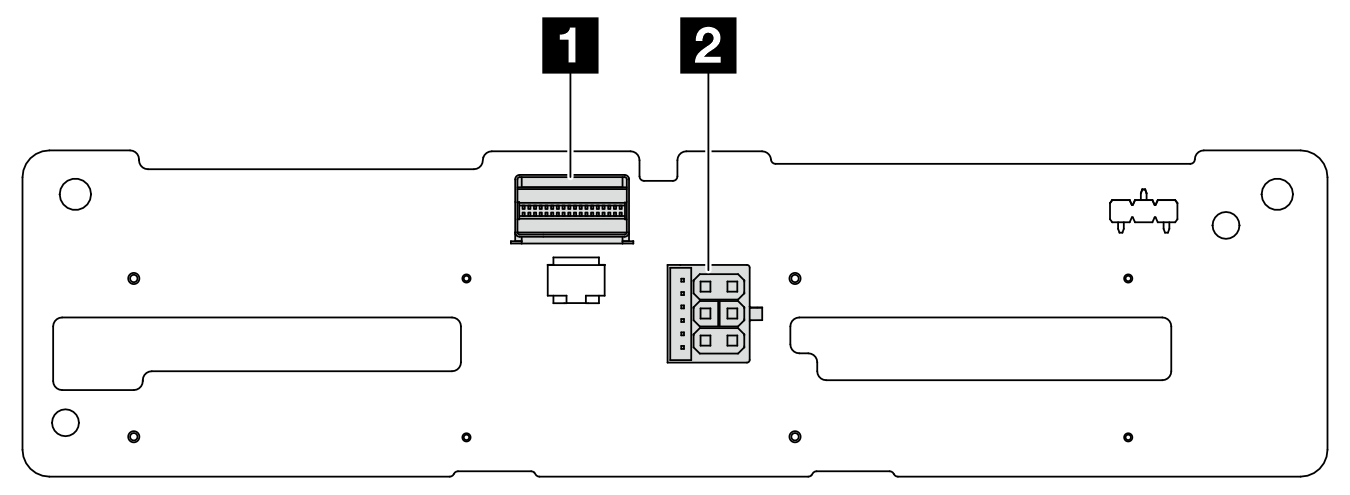

图 4. 4 x 2.5 英寸 SAS/SATA 背板
4 x 2.5 AnyBay backplane

1 SAS2 电源

2 x 2.5 英寸背面 AnyBay 背板​

按本节中的说明确定 2 x 2.5 英寸背面硬盘背板上的接口的位置。

图 5. 2 x 2.5 英寸背面 AnyBay 背板
Rear 2 x 2.5 NVMe backplane

1 SAS2 电源
3 NVMe

E3.S 硬盘背板​

图 6. 用于 E3.S 1T 的接口
E3.S 1T
1 插槽 02 插槽 1
3 插槽 24 插槽 3
5 电源接口

正面 M.2 引导背板和控制器板​

图 7. 正面 M.2 引导背板

图 8. 正面 M.2 控制器板

1 电源接口1 信号接口

背面 M.2 硬盘背板​

按本节中的说明确定背面 M.2 硬盘背板上的接口的位置。

图 9. 背面 M.2 硬盘背板

1 信号2 电源

内部 M.2 硬盘背板​

有关内部背板上 M.2 接口的位置，请参阅更换内部 M.2 背板和 M.2 硬盘以了解详细信息。
