Connecteurs de fond de panier d’unité

Consultez cette section pour localiser les connecteurs présents sur les fonds de panier d’unité.

Fond de panier AnyBay 10 x 2,5 pouces​

Consultez cette section pour localiser les connecteurs présents sur le fond de panier d’unité 10 x 2,5 pouces.

Figure 1. Fond de panier AnyBay 10 x 2,5 pouces
10 x 2.5-inch AnyBay backplane

1 NVMe 8-92 SAS 2
3 NVMe 6 à 74 SAS 1
5 Alimentation6 NVMe 4 à 5
7 NVMe 2 à 38 NVMe 0 à 1
9 SAS 0

Fond de panier SAS/SATA 8 x 2,5 pouces​

Consultez cette section pour localiser les connecteurs présents sur le fond de panier d’unité 10 x 2,5 pouces.

Figure 2. Fond de panier SAS/SATA 8 x 2,5 pouces
8 x 2.5-inch SAS/SATA backplane

1 SAS 12 Alimentation
3 SAS 0

Fond de panier AnyBay 4 x 2,5 pouces​

Consultez cette section pour localiser les connecteurs présents sur le fond de panier d’unité 4 x 2,5 pouces.

Figure 3. Fond de panier AnyBay 4 x 2,5 pouces
4 x 2.5 AnyBay backplane

1 NVMe 2 à 32 SAS
3 Alimentation4 NVMe 0 à 1

Fond de panier SAS/SATA 4 x 2,5 pouces​

Consultez cette section pour localiser les connecteurs présents sur le fond de panier d’unité 4 x 2,5 pouces.

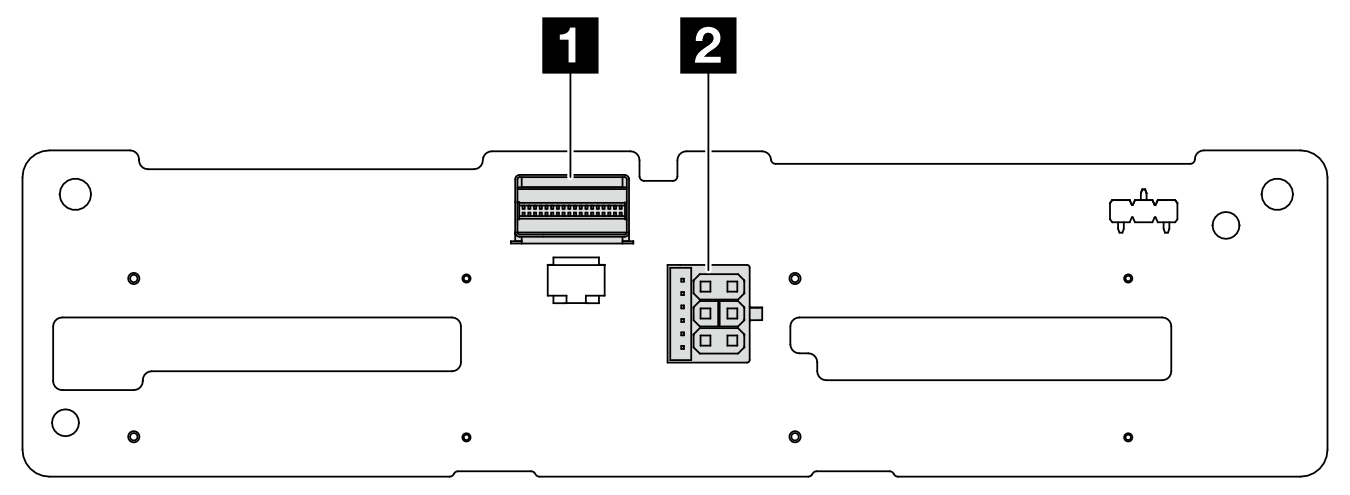

Figure 4. Fond de panier SAS/SATA 4 x 2,5 pouces
4 x 2.5 AnyBay backplane

1 SAS2 Alimentation

Fond de panier AnyBay arrière 2 x 2,5 pouces​

Consultez cette section pour localiser les connecteurs présents sur le fond de panier d’unité 2 x 2,5 pouces arrière.

Figure 5. Fond de panier AnyBay arrière 2 x 2,5 pouces
Rear 2 x 2.5 NVMe backplane

1 SAS2 Alimentation
3 NVMe

Fond de panier d’unité E3.S​

Figure 6. Connecteurs pour unité E3.S 1T
E3.S 1T
1 Baie 02 Baie 1
3 Baie 24 Baie 3
5 Connecteur d’alimentation

Fond de panier de démarrage M.2 et carte contrôleur avant​

Figure 7. Fond de panier de démarrage M.2 avant

Figure 8. Carte contrôleur M.2 avant

1 Connecteur d’alimentation1 Connecteur d’interface

Fond de panier d’unité M.2 arrière​

Consultez cette section pour localiser les connecteurs présents sur le fond de panier d’unité M.2 arrière.

Figure 9. Fond de panier d’unité M.2 arrière

1 Signal2 Alimentation

Fond de panier d’unité M.2 interne​

Pour en savoir plus sur les emplacements des connecteurs M.2 des fonds de panier internes, voir Remplacement du fond de panier M.2 interne et de l’unité M.2.
