Anschlüsse auf der Rückwandplatine für Laufwerke
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse der Rückwandplatinen für Laufwerke befinden.
10 x 2,5‑Zoll-AnyBay-Rückwandplatine
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 10 x 2,5‑Zoll-Laufwerke befinden.
| 1 NVMe 8–9 | 2 SAS 2 |
| 3 NVMe 6–7 | 4 SAS 1 |
| 5 Stromversorgung | 6 NVMe 4–5 |
| 7 NVMe 2–3 | 8 NVMe 0–1 |
| 9 SAS 0 |

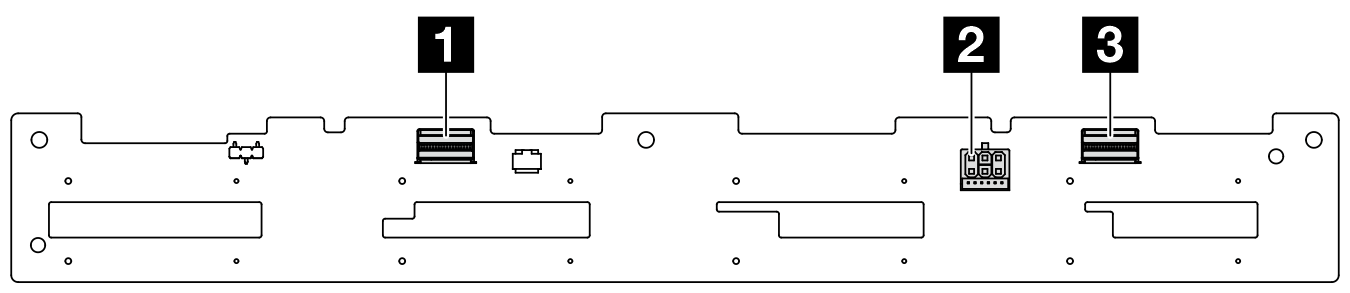

8 x 2,5-Zoll-SAS/SATA-Rückwandplatine
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 10 x 2,5‑Zoll-Laufwerke befinden.
| 1 SAS 1 | 2 Stromversorgung |
| 3 SAS 0 |
4 x 2,5‑Zoll-AnyBay-Rückwandplatine
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 4 x 2,5‑Zoll-Laufwerke befinden.
| 1 NVMe 2–3 | 2 SAS |
| 3 Stromversorgung | 4 NVMe 0–1 |

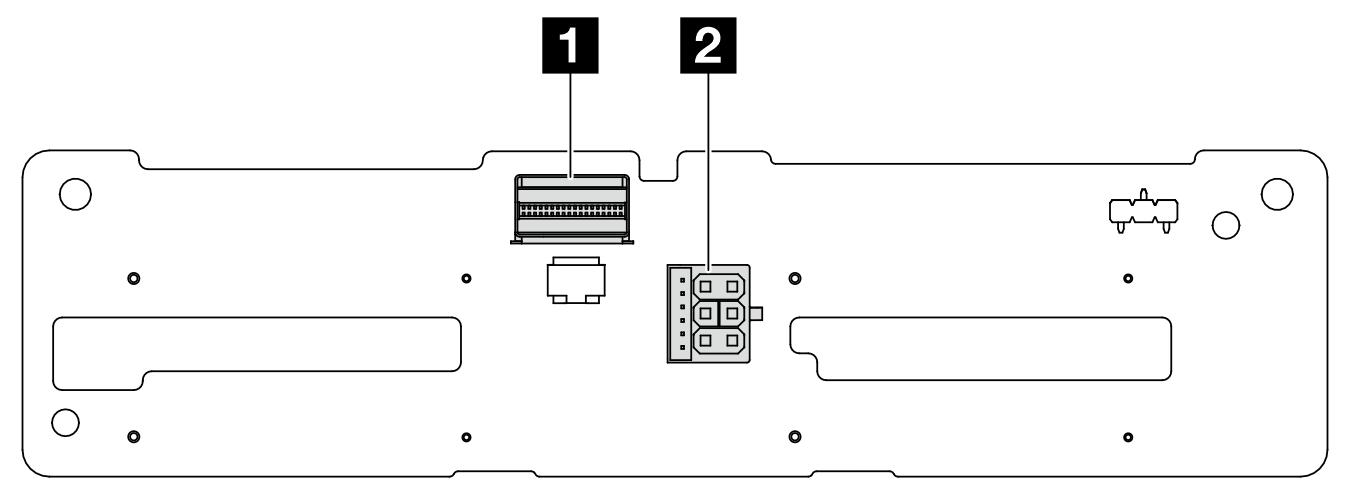

4 x 2,5-Zoll-SAS/SATA-Rückwandplatine
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 4 x 2,5‑Zoll-Laufwerke befinden.
| 1 SAS | 2 Stromversorgung |
Hintere 2 x 2,5‑Zoll-AnyBay-Rückwandplatine
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der hinteren Rückwandplatine für 2 x 2,5‑Zoll-Laufwerke befinden.
| 1 SAS | 2 Stromversorgung |
| 3 NVMe |

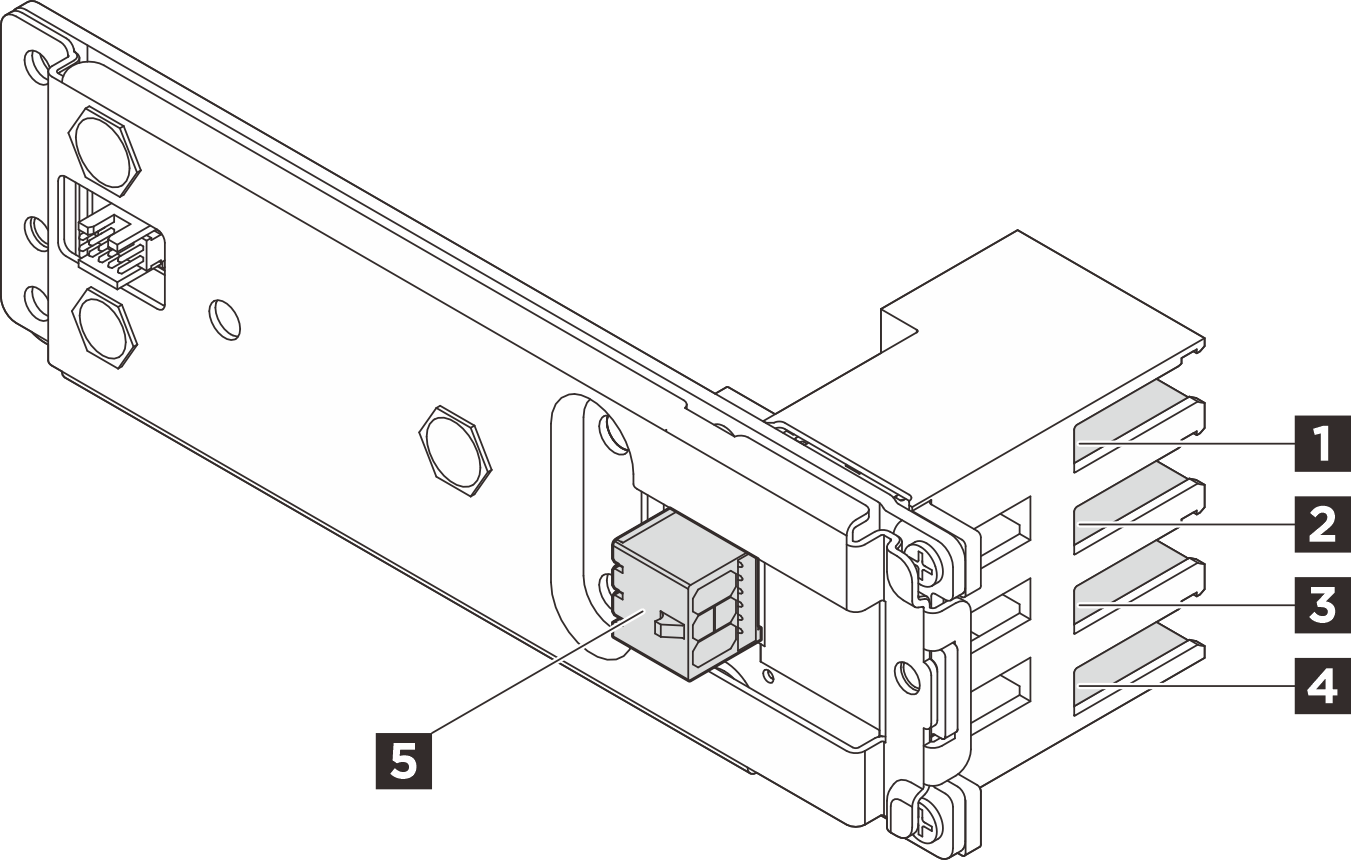

Rückwandplatine für E3.S-Laufwerke
| 1 Position 0 | 2 Position 1 |
| 3 Position 2 | 4 Position 3 |
| 5 Netzteilanschluss |
Vordere M.2-Boot-Rückwandplatine und Controllerplatine

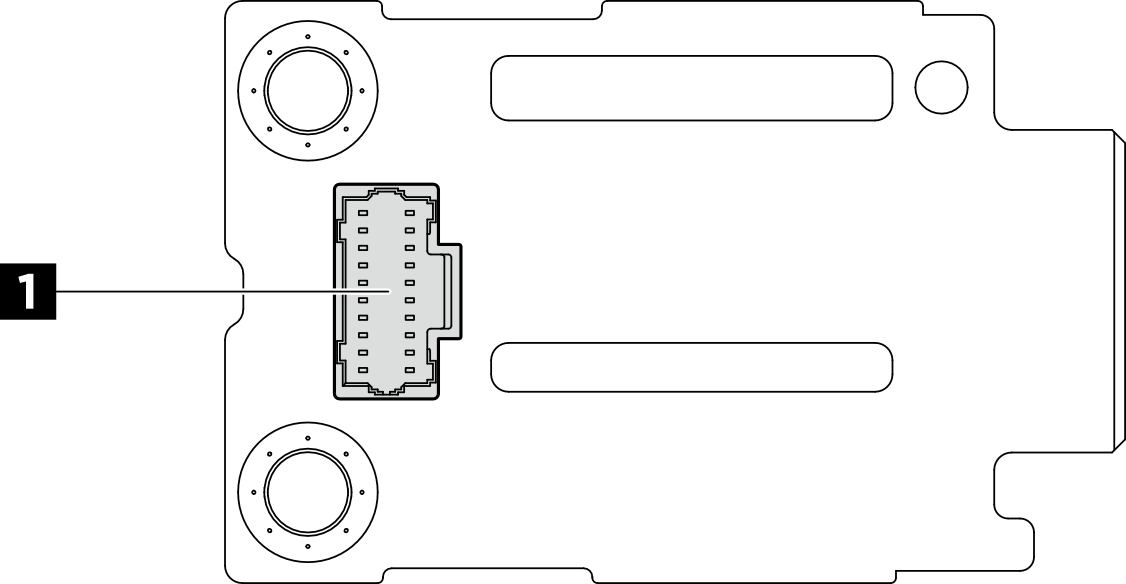

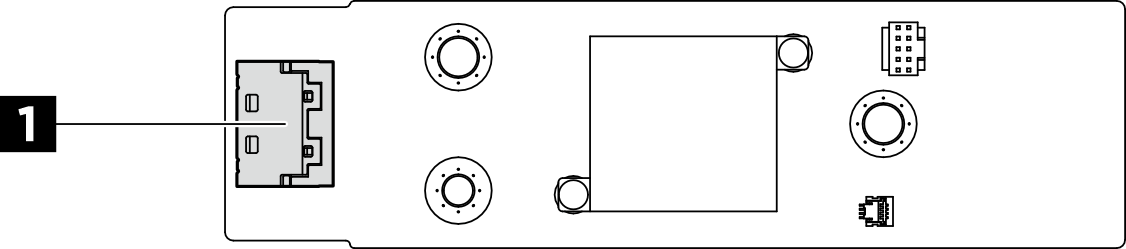

Abbildung 7. Vordere M.2-Boot-Rückwandplatine  | Abbildung 8. Vordere M.2-Controllerplatine  |
| 1 Netzteilanschluss | 1 Signalanschluss |
Hintere Rückwandplatine für M.2-Laufwerke
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der hinteren Rückwandplatine für M.2-Laufwerke befinden.
| 1 Signal | 2 Stromversorgung |
Interne Rückwandplatine für M.2-Laufwerke
Informationen zu den Positionen der M.2-Anschlüsse auf den internen Rückwandplatinen finden Sie unter Interne M.2-Rückwandplatine und M.2-Laufwerk austauschen.
