드라이브 백플레인 커넥터
이 섹션을 참조하여 드라이브 백플레인에서 커넥터를 찾으십시오.
10 x 2.5인치 AnyBay 백플레인
이 섹션을 참조하여 10 x 2.5" 드라이브 백플레인에서 커넥터를 찾으십시오.
그림 1. 10 x 2.5" AnyBay 백플레인
| 1 NVMe 8-9 | 2 SAS 2 |
| 3 NVMe 6–7 | 4 SAS 1 |
| 5 전원 | 6 NVMe 4–5 |
| 7 NVMe 2–3 | 8 NVMe 0–1 |
| 9 SAS 0 |
8 x 2.5" SAS/SATA 백플레인
이 섹션을 참조하여 10 x 2.5" 드라이브 백플레인에서 커넥터를 찾으십시오.

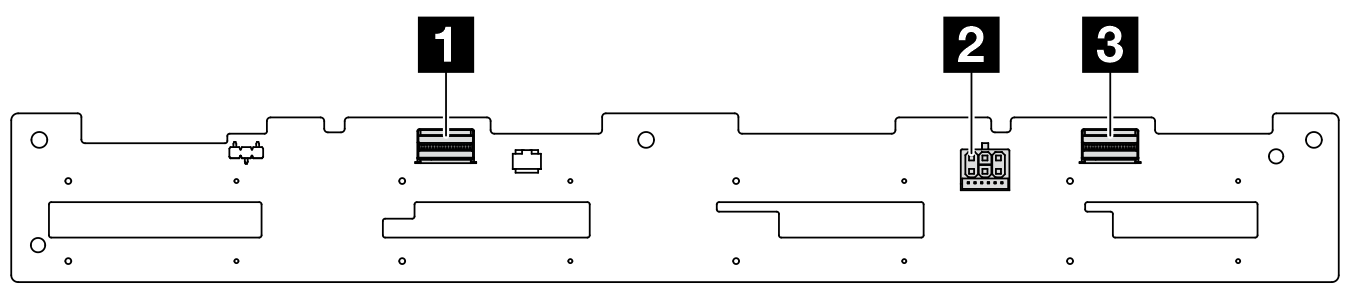

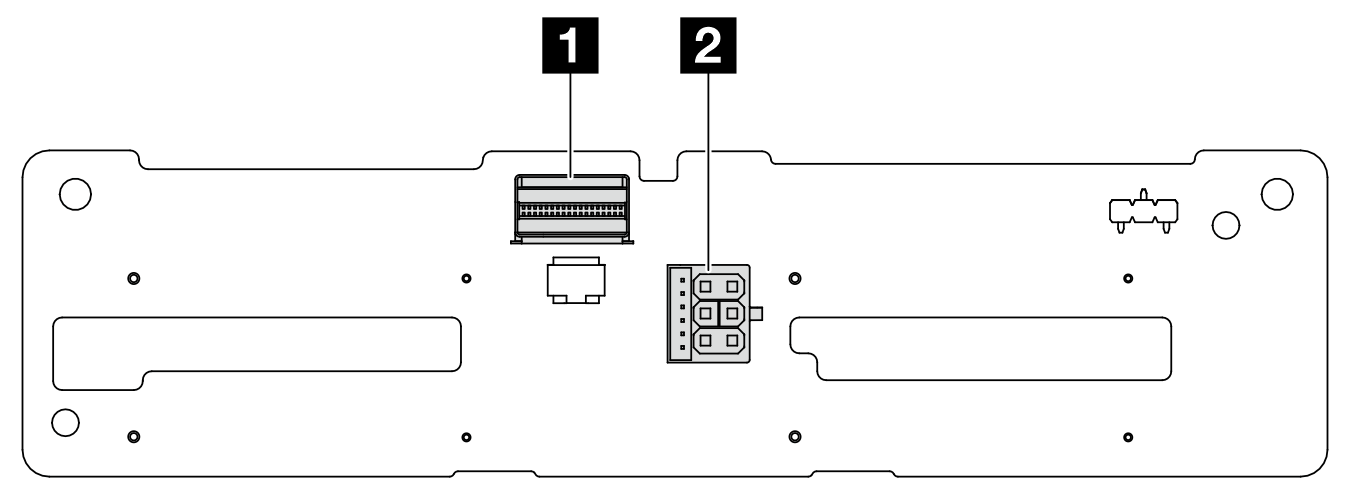

그림 2. 8 x 2.5" SAS/SATA 백플레인
| 1 SAS 1 | 2 전원 |
| 3 SAS 0 |
4 x 2.5" AnyBay 백플레인
이 섹션을 참조하여 4 x 2.5" 드라이브 백플레인에서 커넥터를 찾으십시오.
그림 3. 4 x 2.5" AnyBay 백플레인
| 1 NVMe 2–3 | 2 SAS |
| 3 전원 | 4 NVMe 0–1 |
4 x 2.5" SAS/SATA 백플레인
이 섹션을 참조하여 4 x 2.5" 드라이브 백플레인에서 커넥터를 찾으십시오.
그림 4. 4 x 2.5" SAS/SATA 백플레인
| 1 SAS | 2 전원 |
뒷면 2 x 2.5" AnyBay 백플레인
이 섹션을 참조하여 뒷면 2 x 2.5" 드라이브 백플레인에서 커넥터를 찾으십시오.
그림 5. 뒷면 2 x 2.5" AnyBay 백플레인
| 1 SAS | 2 전원 |
| 3 NVMe |
앞면 M.2 부팅 백플레인 및 컨트롤러 보드

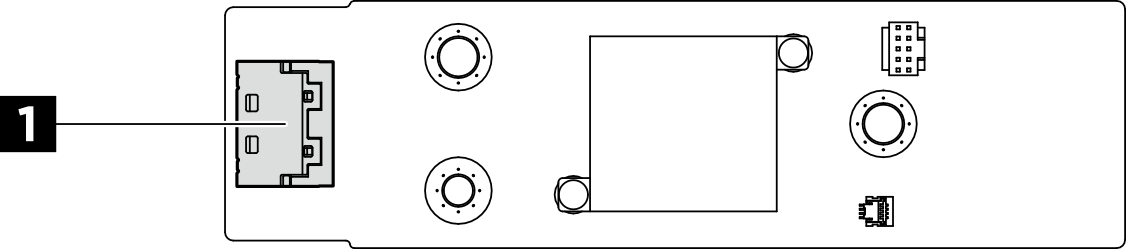

그림 7. 앞면 M.2 부트 백플레인  | 그림 8. 앞면 M.2 컨트롤러 보드  |
| 1 전원 커넥터 | 1 신호 커넥터 |
내부 M.2 드라이브 백플레인
내부 백플레인의 M.2 커넥터 위치에 대한 자세한 내용은 내부 M.2 백플레인 및 M.2 드라이브 교체를 참조하십시오.
