앞면 M.2 드라이브 백플레인
이 섹션에서는 앞면 M.2 드라이브의 케이블 배선 정보를 제공합니다.
앞면 M.2 드라이브 백플레인의 케이블 배선
백플레인 및 프로세서 보드의 M.2 커넥터 위치에 대한 자세한 내용은 뒷면 M.2 어셈블리 교체 및 시스템 보드 어셈블리 커넥터를 참조하십시오.

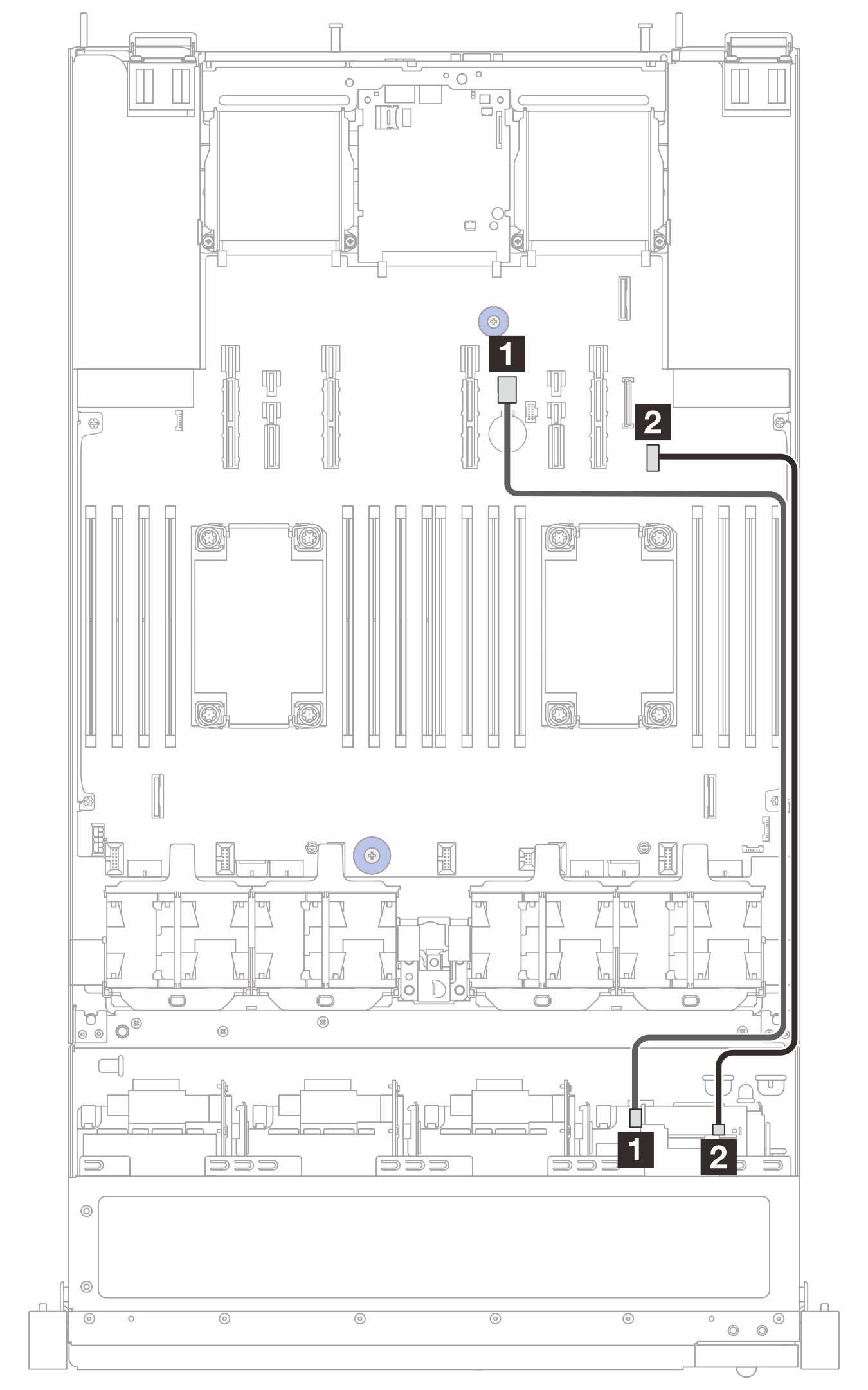

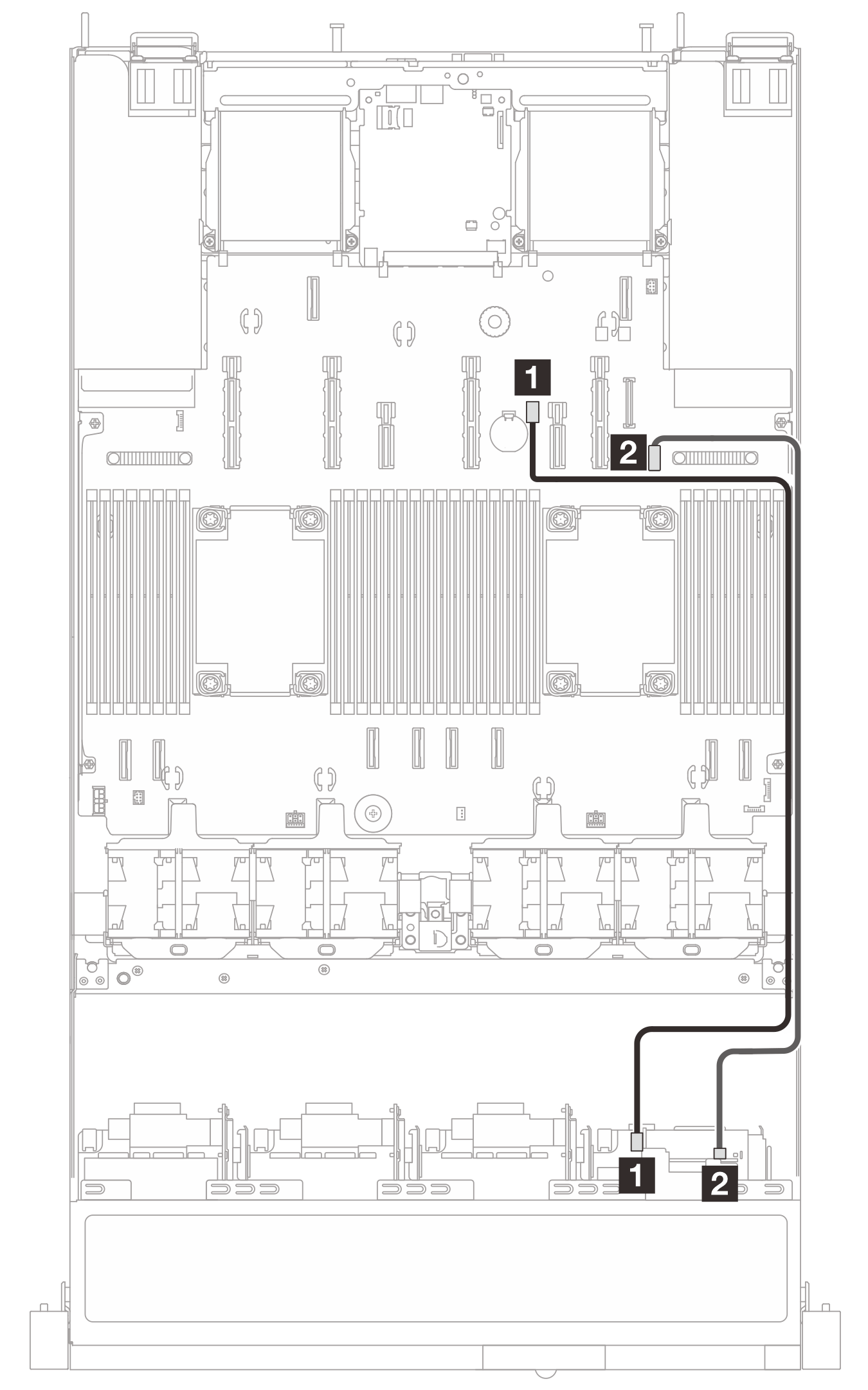

그림 1. 앞면 M.2 백플레인의 케이블 배선(표준 구성)  | 그림 2. 앞면 M.2 백플레인의 케이블 배선(Compute Complex Neptune 코어 모듈 구성)  |
| 에서 | 끝 | 케이블 길이 |
|---|---|---|
| 1 앞면 M.2 부트 백플레인의 전원 커넥터 | 1 M.2 전원 커넥터 | 700mm |
| 2 앞면 M.2 컨트롤러 보드의 신호 커넥터 | 2 M.2 백플레인 신호 커넥터 | 650mm |
