시스템 보드 어셈블리 커넥터

다음 그림은 시스템 보드 어셈블리의 내부 커넥터를 보여줍니다.

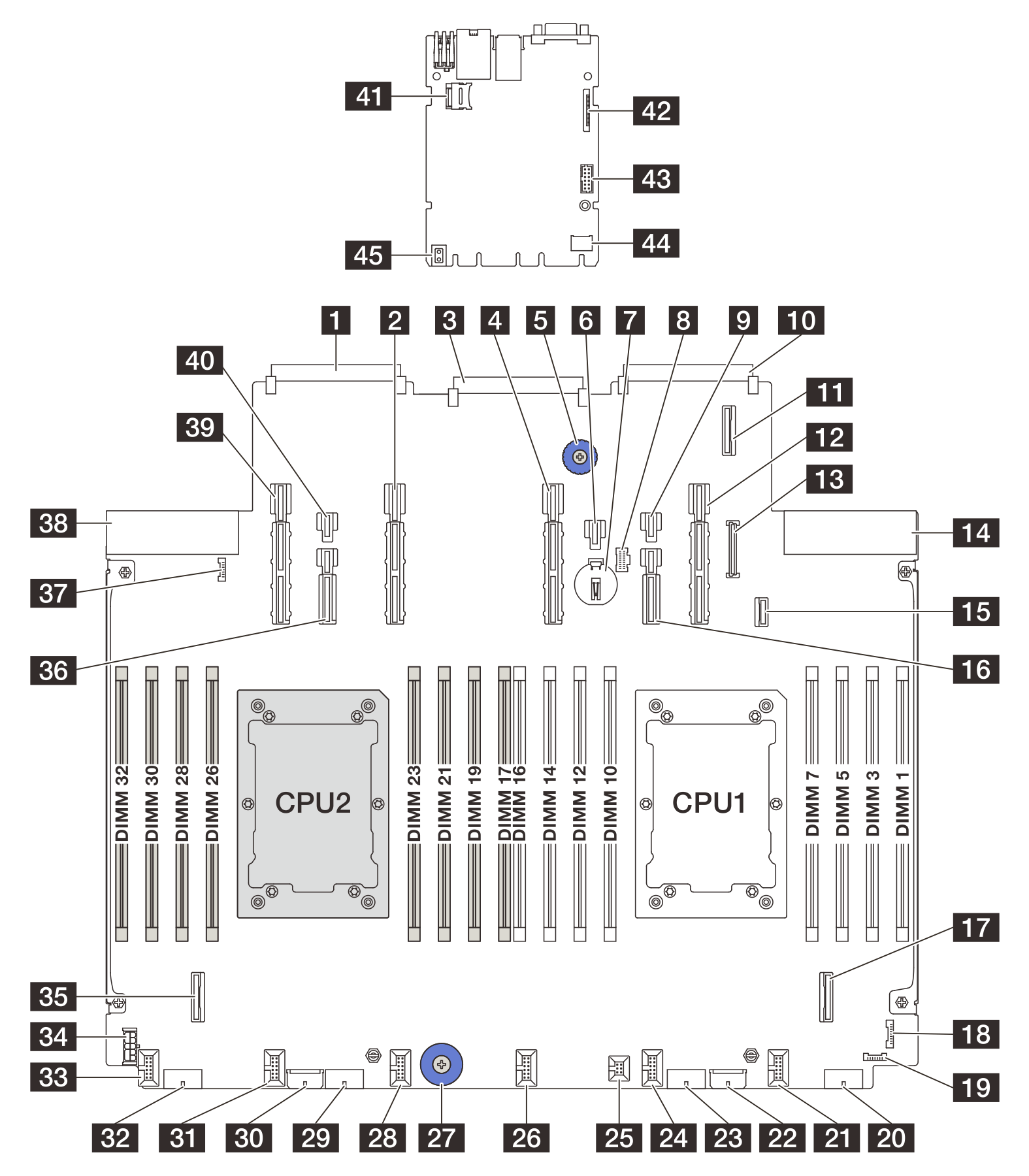

그림 1. 시스템 보드 어셈블리 커넥터

표 1. 시스템 보드 어셈블리 커넥터

1 OCP 3.0 네트워크 카드 커넥터 2	2 전원 및 PCIe 커넥터 13
3 OCP 확장 커넥터 2	4 전원 및 PCIe 커넥터 12
5 뒷면 IO 보드 커넥터	6 전원 및 PCIe 커넥터 11
7 리프트 손잡이	8 3V 배터리(CR2032)
9 M.2 전원 커넥터	10 OCP 3.0 네트워크 카드 커넥터 1
11 OCP 확장 커넥터 1	12 펌프 1 커넥터
13 전원 및 PCIe 커넥터 9	14 앞면 패널 USB 커넥터
15 전원 공급 장치 1 커넥터	16 M.2 백플레인 신호 커넥터
17 전원 및 PCIe 커넥터 10	18 PCIe 커넥터 2
19 PCIe 커넥터 1	20 FIO 커넥터
21 뒷면 누수 감지 커넥터	22 팬 1-2 커넥터
23 전원 커넥터 3_A	24 팬 3-4 커넥터
25 PCIe 커넥터 3	26 PCIe 커넥터 4
27 PCIe 커넥터 5	28 PCIe 커넥터 6
29 침입 스위치 커넥터	30 리프트 손잡이
31 팬 5-6 커넥터	32 전원 커넥터 2_A
33 팬 7-8 커넥터	34 내부 RAID 전원 커넥터
35 펌프 2 커넥터	36 PCIe 커넥터 8
37 PCIe 커넥터 7	38 앞면 누수 감지 커넥터
39 전원 공급 장치 2 커넥터	40 전원 및 PCIe 커넥터 15
41 MicroSD 커넥터	42 두 번째 MGMT 이더넷 커넥터
43 직렬 포트 커넥터	44 TCM 커넥터
45 리프트 손잡이
