Anschlüsse auf der Systemplatinenbaugruppe

In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatinenbaugruppe dargestellt.

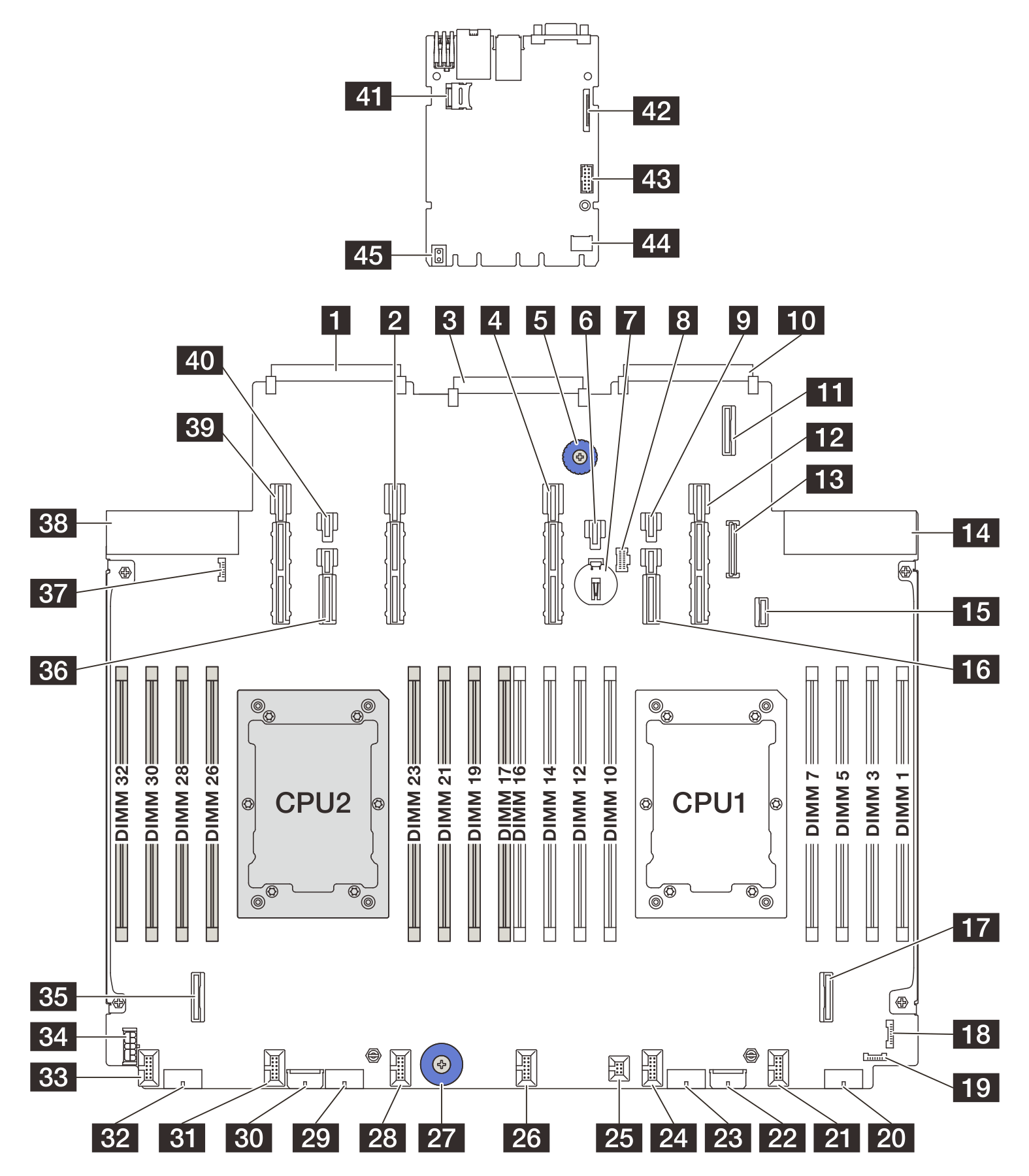

Abbildung 1. Anschlüsse auf der Systemplatinenbaugruppe

Tabelle 1. Anschlüsse auf der Systemplatinenbaugruppe

1 OCP 3.0-Netzwerkkartenanschluss 2	2 Netzteil- und PCIe-Anschluss 13
3 OCP-Erweiterungsanschluss 2	4 Netzteil- und PCIe-Anschluss 12
5 Anschluss für hintere E/A-Platine	6 Netzteil- und PCIe-Anschluss 11
7 Hebegriff	8 3-V-Batterie (CR2032)
9 M.2-Netzteilanschluss	10 OCP 3.0-Netzwerkkartenanschluss 1
11 OCP-Erweiterungsanschluss 1	12 Anschluss für Pumpe 1
13 Netzteil- und PCIe-Anschluss 9	14 USB-Anschluss des Bedienfelds
15 Anschluss für Netzteil 1	16 Signalanschluss für M.2/7‑mm-Rückwandplatine
17 Netzteil- und PCIe-Anschluss 10	18 PCIe-Anschluss 2
19 PCIe-Anschluss 1	20 FIO-Anschluss
21 Hinterer Leck-Erkennungsanschluss	22 Anschluss für Lüfter 1–2
23 Netzteilanschluss 3_A	24 Anschluss für Lüfter 3–4
25 PCIe-Anschluss 3	26 PCIe-Anschluss 4
27 PCIe-Anschluss 5	28 PCIe-Anschluss 6
29 Anschluss für Schalter gegen unbefugten Zugriff	30 Hebegriff
31 Anschluss für Lüfter 5–6	32 Netzteilanschluss 2_A
33 Anschluss für Lüfter 7–8	34 Netzteilanschluss für internes RAID
35 Anschluss für Pumpe 2	36 PCIe-Anschluss 8
37 PCIe-Anschluss 7	38 Vorderer Leck-Erkennungsanschluss
39 Anschluss für Netzteil 2	40 Netzteil- und PCIe-Anschluss 15
41 microSD-Anschluss	42 Zweiter MGMT-Ethernet-Anschluss
43 Serieller Anschluss	44 TCM-Anschluss
45 Hebegriff
