主機板組件接頭
下圖顯示主機板組件上的內部接頭。
註
視型號而定，42 第二個管理乙太網路接頭可能不可用。
未配備 Compute Complex Neptune Core Module 的伺服器
| 1 OCP 3.0 網路卡接頭 2 | 2 電源和 PCIe 接頭 13 |
| 3 OCP 擴充接頭 2 | 4 電源和 PCIe 接頭 12 |
| 5 系統 I/O 板接頭 | 6 電源和 PCIe 接頭 11 |
| 7 把手 | 8 3V 電池 (CR2032) |
| 9 M.2 電源接頭 | 10 OCP 3.0 網路卡接頭 1 |
| 11 OCP 擴充接頭 1 | 12 幫浦 1 接頭 |
| 13 電源和 PCIe 接頭 9 | 14 前方面板 USB 接頭 |
| 15 電源供應器 1 接頭 | 16 M.2 BP 信號接頭 |
| 17 電源和 PCIe 接頭 10 | 18 PCIe 接頭 2 |
| 19 PCIe 接頭 1 | 20 FIO 接頭 |
| 21 洩漏偵測接頭 1 | 22 風扇 1-2 接頭 |
| 23 電源接頭 3A | 24 風扇 3-4 接頭 |
| 25 PCIe 接頭 3 | 26 PCIe 接頭 4 |
| 27 PCIe 接頭 5 | 28 PCIe 接頭 6 |
| 29 入侵開關接頭 | 30 把手 |
| 31 風扇 5-6 接頭 | 32 電源接頭 2A |
| 33 風扇 7-8 接頭 | 34 內部 RAID 電源接頭 |
| 35 幫浦 2 接頭 | 36 PCIe 接頭 8 |
| 37 PCIe 接頭 7 | 38 洩漏偵測接頭 2 |
| 39 電源供應器 2 接頭 | 40 電源和 PCIe 接頭 15 |
| 41 MicroSD 插座 | 42 第二個管理乙太網路接頭 |
| 43 序列埠接頭 | 44 TCM 接頭 |
| 45 把手 |

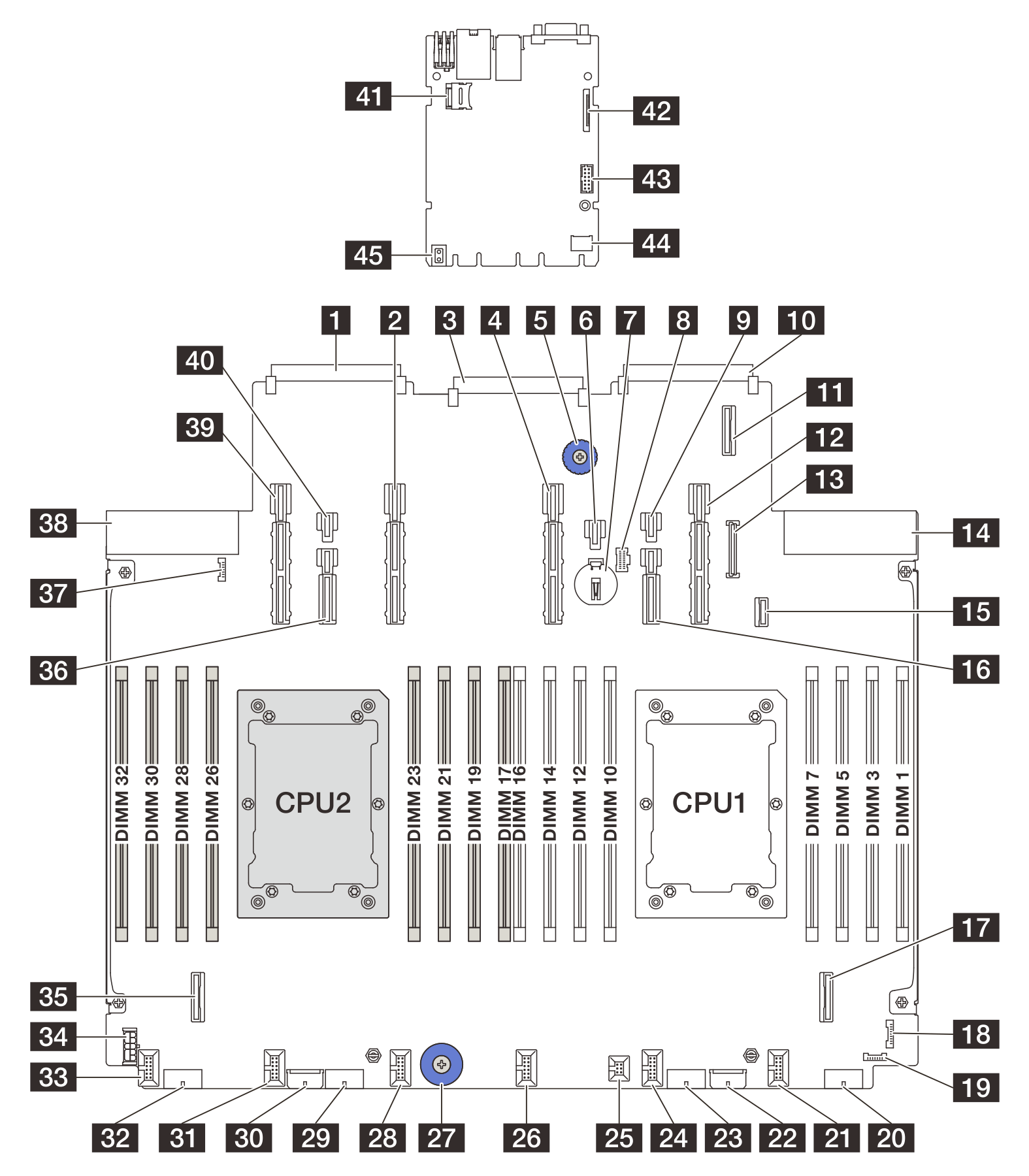

配備 Compute Complex Neptune Core Module 的伺服器
| 1 OCP 3.0 網路卡接頭 2 | 2 電源和 PCIe 接頭 13 |
| 3 系統 I/O 板接頭 | 4 電源和 PCIe 接頭 11 |
| 5 把手 | 6 電源接頭 21 |
| 7 3V 電池 (CR2032) | 8 M.2 電源接頭 |
| 9 電源接頭 20 | 10 OCP 3.0 網路卡接頭 1 |
| 11 OCP 擴充接頭 1 | 12 電源和 PCIe 接頭 9 |
| 13 前方面板 USB 接頭 | 14 電源供應器 1 接頭 |
| 15 M.2 BP 信號接頭 | 16 電源和 PCIe 接頭 10 |
| 17 PCIe 接頭 2 | 18 FIO 接頭 |
| 19 洩漏偵測接頭 1 | 20 電源接頭 4 |
| 21 風扇 1 接頭 | 22 擴充器電源接頭 |
| 23 電源接頭 3 | 24 風扇 2 接頭 |
| 25 入侵開關接頭 | 26 風扇 3 接頭 |
| 27 把手 | 28 風扇 3 接頭 |
| 29 電源接頭 2 | 30 RAID 電源接頭 (SR650 V4) |
| 31 風扇 5 接頭 | 32 電源接頭 1 |
| 33 風扇 6 接頭 | 34 RAID 電源接頭 (SR630 V4) |
| 35 PCIe 接頭 7 | 36 電源和 PCIe 接頭 14 |
| 37 洩漏偵測接頭 2 | 38 電源供應器 2 接頭 |
| 39 電源和 PCIe 接頭 15 | 40 電源接頭 23 |
| 41 MicroSD 插座 | 42 第二個管理乙太網路接頭 |
| 43 序列埠接頭 | 44 TCM 接頭 |
| 45 把手 |
