正面圖

正面圖會因型號而有所不同。視型號而定，伺服器看起來可能與本主題的圖解稍有不同。

如需不同伺服器型號適用的配置，請參閱下列正面圖：

4 x 2.5 吋硬碟配置的正面圖​


Front view of 4 x 2.5-inch drive configuration
1 硬碟狀態 LED2 硬碟活動 LED

3 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）附註

4 診斷面板
5 外部 LCD 接頭6 USB 3.2 Gen 1 (5Gbps) 接頭（選配）
7 Mini DisplayPort 接頭8 機架閂鎖（右）
9 拉出式資訊標籤10 機槽填充板 (1)
11 機槽 (4)12 機架閂鎖（左）
註
如需每個元件的相關資訊，請參閱正面元件概觀。

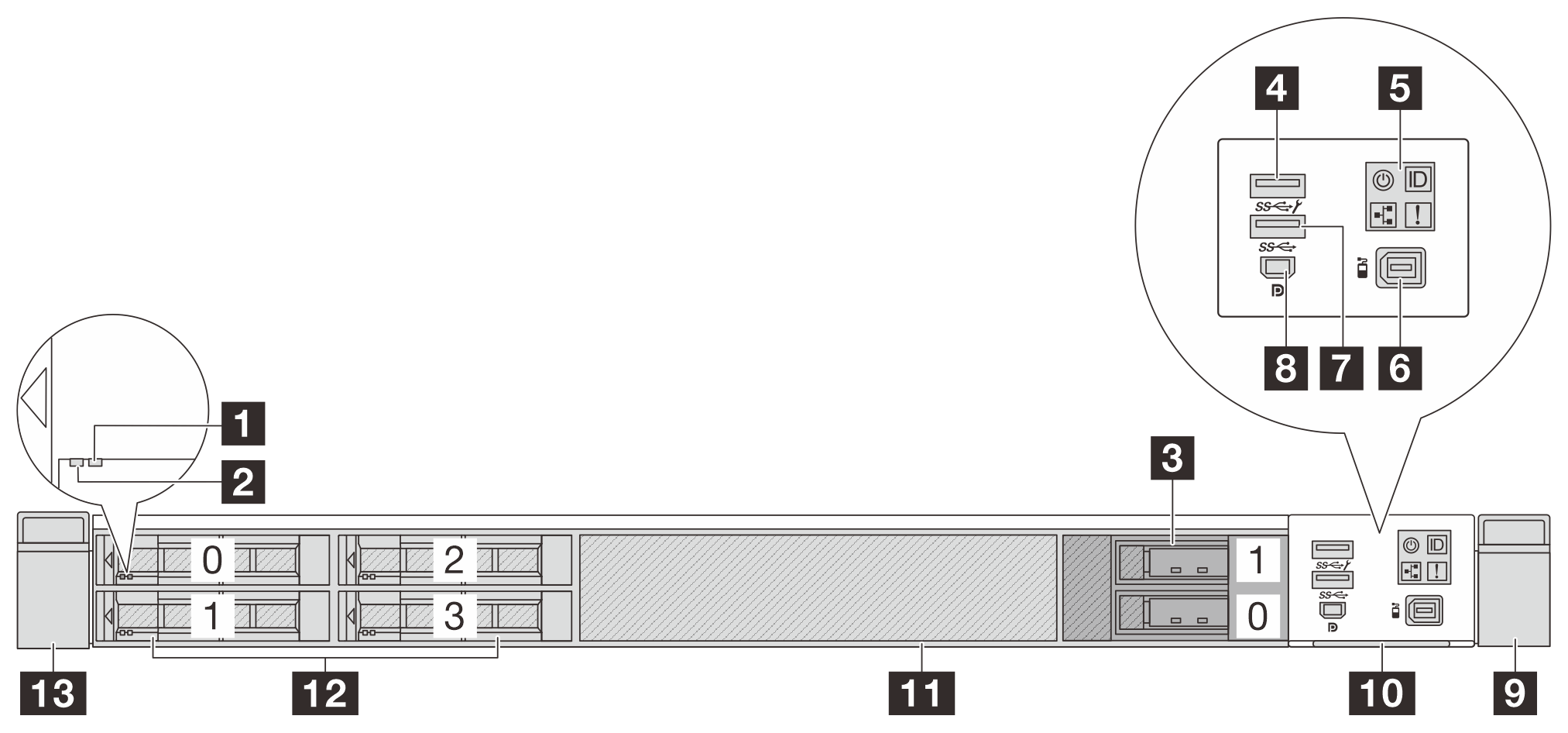

4 x 2.5 吋硬碟和 2 x M.2 硬碟配置的正面圖​


Front view of 4 x 2.5-inch drive and 2 x M.2 drive configuration
1 硬碟狀態 LED2 硬碟活動 LED
3 M.2 機槽

4 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）附註

5 診斷面板6 外部 LCD 接頭
7 USB 3.2 Gen 1 (5Gbps) 接頭（選配）8 Mini DisplayPort 接頭
9 機架閂鎖（右）10 拉出式資訊標籤
11 機槽填充板 (1)12 機槽 (4)
13 機架閂鎖（左）
註
如需每個元件的相關資訊，請參閱正面元件概觀。

8 x 2.5 吋硬碟配置的正面圖​


Front view of 8 x 2.5-inch drive configuration
1 硬碟狀態 LED2 硬碟活動 LED
3 硬碟填充板 (1)

4 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）附註

5 診斷面板6 外部 LCD 接頭
7 USB 3.2 Gen 1 (5Gbps) 接頭（選配）8 Mini DisplayPort 接頭
9 機架閂鎖（右）10 拉出式資訊標籤
11 機槽 (8)12 機架閂鎖（左）
註
如需每個元件的相關資訊，請參閱正面元件概觀。

8 x 2.5 吋和 2 x M.2 硬碟配置的正面圖​


Front view of 8 x 2.5-inch and 2 x M.2 drive configuration
1 硬碟狀態 LED2 硬碟活動 LED
3 M.2 機槽

4 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）附註

5 診斷面板6 外部 LCD 接頭
7 USB 3.2 Gen 1 (5Gbps) 接頭（選配）8 Mini DisplayPort 接頭
9 機架閂鎖（右）10 拉出式資訊標籤
11 機槽 (8)12 機架閂鎖（左）
註
如需每個元件的相關資訊，請參閱正面元件概觀。

10 x 2.5 吋硬碟配置的正面圖​


Front view of 10 x 2.5-inch drive configuration
1 硬碟狀態 LED2 硬碟活動 LED

3 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）附註

4 診斷面板
5 外部 LCD 接頭6 USB 3.2 Gen 1 (5Gbps) 接頭（選配）
7 Mini DisplayPort 接頭8 機架閂鎖（右）
9 拉出式資訊標籤10 機槽 (10)
11 機架閂鎖（左）
註
如需每個元件的相關資訊，請參閱正面元件概觀。

1T E3.S 硬碟配置的正面圖​


Front view of 1T E3.S drive configuration
1 診斷面板2 外部 LCD 接頭
3 機架閂鎖（右）4 拉出式資訊標籤
5 機架閂鎖（左）6 機槽

2T E3.S 硬碟配置的正面圖​


Front view of 2T E3.S drive configuration
1 診斷面板2 外部 LCD 接頭
3 機架閂鎖（右）4 拉出式資訊標籤
5 機架閂鎖（左）6 機槽

1T/2T E3.S 和 M.2 硬碟配置的正面圖​


Front view of 1T/2T E3.S and M.2 drive configuration
1 診斷面板2 外部 LCD 接頭
3 機架閂鎖（右）4 M.2 機槽
5 拉出式資訊標籤6 機架閂鎖（左）
7 機槽

無背板配置的正面圖​


Front view of server model with no backplane

3 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）附註

2 診斷面板
3 外部 LCD 接頭4 USB 3.2 Gen 1 (5Gbps) 接頭（選配）
5 Mini DisplayPort 接頭6 機架閂鎖（右）
7 拉出式資訊標籤8 機架閂鎖（左）
9 硬碟填充板

正面元件概觀​

正面 I/O 模組​

伺服器的正面 I/O 模組提供控制元件、接頭和 LED。正面 I/O 模組視型號而異。視伺服器型號而定，伺服器支援下列正面 I/O 模組。
圖 1. 配備 USB/MiniDP 的 FIO 模組

圖 2. 標準 FIO 模組

此模組支援兩個 USB 接頭、一個 MiniDP 接頭和一個前方操作面板。此模組支援一個前方操作面板。

外部診斷埠​

此接頭用於連接外部診斷手持裝置。如需其功能的相關資訊，請參閱使用手冊或硬體維護手冊中的外部診斷手持裝置。

前方操作面板​

此組件隨附整合式 LCD 診斷面板，可用於快速取得系統狀態、韌體版本、網路資訊和系統的性能資訊。如需面板功能的相關資訊，請參閱前方操作面板中。

熱抽換硬碟和機槽​

伺服器正面和背面的機槽專為熱抽換硬碟或非熱抽換 E3.S CXL 記憶體模組 (CMM) 而設計。伺服器中安裝的硬碟或 CMM 數目會因型號而有所不同。當您安裝硬碟時，請依照機槽號碼順序進行。

使用所有機槽可保護伺服器的 EMI 完整性和散熱功能。空機槽必須以硬碟填充板蓋住。

註

當您安裝 E3.S 硬碟或 CMM 時，請遵循內部纜線佈線中的支援的 E3.S 配置。

拉出式資訊標籤​

Lenovo XClarity Controller 網路存取標籤貼在拉出式資訊標籤上。標籤上提供預設的 Lenovo XClarity Controller 主機名稱和 IPv6 鏈結本端位址 (LLA)。

如需相關資訊，請參閱設定 Lenovo XClarity Controller 的網路連線。

機架閂鎖​

如果您的伺服器是安裝在機架中，可以使用機架閂鎖協助將伺服器滑出機架。您也可以使用機架閂鎖和螺絲，將伺服器固定在機架中，使伺服器無法滑出（特別是在容易振動的區域）。如需相關資訊，請參閱滑軌套件隨附的機架安裝手冊。

USB 3.2 Gen 1 (5Gbps) 接頭​

此接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭​

此接頭可用來做為主機 OS 的一般 USB 3.2 Gen 1 接頭；可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

此外，此接頭還可用來做為 USB 2.0 Lenovo XClarity Controller 管理埠。與 Lenovo XClarity Controller 的連線主要適用於具有執行 Lenovo XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時，在裝置上執行的行動應用程式和 Lenovo XClarity Controller 之間，會建立 Ethernet over USB 連線。

有關使用 Lenovo XClarity 行動版應用程式的詳細資料，請參閱 Lenovo XClarity Administrator 行動應用程式線上文件。

Mini DisplayPort 接頭​

Mini DisplayPort（簡稱 Mini DP）接頭可用於連接高效能顯示器和配備視訊轉換器的直接驅動顯示器，或使用 Mini DP 接頭的裝置。最大視訊解析度為 1920 x 1200（頻率為 60 Hz）。
