มุมมองด้านหน้า
มุมมองด้านหน้าแตกต่างกันไปตามรุ่น เซิร์ฟเวอร์อาจดูแตกต่างไปจากภาพประกอบในหัวข้อนี้เล็กน้อย ทั้งนี้ขึ้นอยู่กับรุ่น
มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ขนาด 2.5 นิ้ว 4 ชุด
| 1 ไฟ LED แสดงสถานะของไดรฟ์ | 2 ไฟ LED แสดงกิจกรรมไดรฟ์ |
3 ขั้วต่อ USB 3.2 Gen 1(5Gbps) พร้อมด้วยการจัดการระบบ XCC USB 2.0 (อุปกรณ์เสริม) หมายเหตุ | 4 แผงการวินิจฉัย |
| 5 ขั้วต่อ LCD ภายนอก | 6 ขั้วต่อ USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม) |
| 7 ขั้วต่อ Mini DisplayPort | 8 สลักแร็ค (ด้านขวา) |
| 9 แถบข้อมูลแบบดึงออก | 10 ฝาครอบช่องใส่ไดรฟ์ (1) |
| 11 ช่องใส่ไดรฟ์ (4) | 12 สลักแร็ค (ด้านซ้าย) |

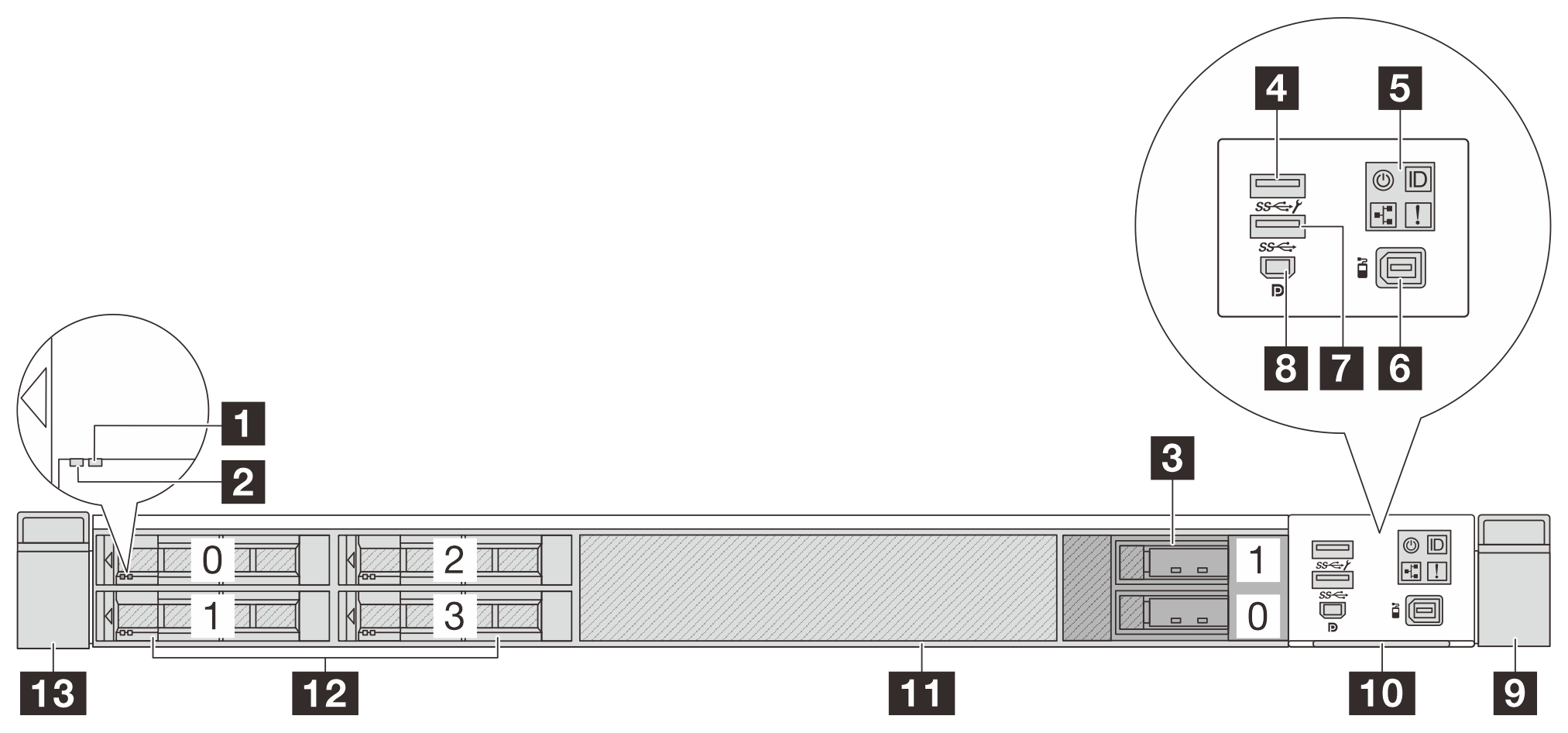

มุมมองด้านหน้าของการกำหนดค่าไดรฟ์ขนาด 2.5 นิ้ว 4 ตัว และไดรฟ์ M.2 2 ตัว
| 1 ไฟ LED แสดงสถานะของไดรฟ์ | 2 ไฟ LED แสดงกิจกรรมไดรฟ์ |
| 3 ช่องใส่ไดรฟ์ M.2 | 4 ขั้วต่อ USB 3.2 Gen 1(5Gbps) พร้อมด้วยการจัดการระบบ XCC USB 2.0 (อุปกรณ์เสริม) หมายเหตุ |
| 5 แผงการวินิจฉัย | 6 ขั้วต่อ LCD ภายนอก |
| 7 ขั้วต่อ USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม) | 8 ขั้วต่อ Mini DisplayPort |
| 9 สลักแร็ค (ด้านขวา) | 10 แถบข้อมูลแบบดึงออก |
| 11 ฝาครอบช่องใส่ไดรฟ์ (1) | 12 ช่องใส่ไดรฟ์ (4) |
| 13 สลักแร็ค (ด้านซ้าย) |
มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ขนาด 2.5 นิ้ว 8 ชุด
| 1 ไฟ LED แสดงสถานะของไดรฟ์ | 2 ไฟ LED แสดงกิจกรรมไดรฟ์ |
| 3 แผงครอบไดรฟ์ (1) | 4 ขั้วต่อ USB 3.2 Gen 1(5Gbps) พร้อมด้วยการจัดการระบบ XCC USB 2.0 (อุปกรณ์เสริม)หมายเหตุ |
| 5 แผงการวินิจฉัย | 6 ขั้วต่อ LCD ภายนอก |
| 7 ขั้วต่อ USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม) | 8 ขั้วต่อ Mini DisplayPort |
| 9 สลักแร็ค (ด้านขวา) | 10 แถบข้อมูลแบบดึงออก |
| 11 ช่องใส่ไดรฟ์ (8) | 12 สลักแร็ค (ด้านซ้าย) |
มุมมองด้านหน้าของการกำหนดค่าไดรฟ์ขนาด 2.5 นิ้ว 8 ตัว และไดรฟ์ M.2 2 ตัว
| 1 ไฟ LED แสดงสถานะของไดรฟ์ | 2 ไฟ LED แสดงกิจกรรมไดรฟ์ |
| 3 ช่องใส่ไดรฟ์ M.2 | 4 ขั้วต่อ USB 3.2 Gen 1(5Gbps) พร้อมด้วยการจัดการระบบ XCC USB 2.0 (อุปกรณ์เสริม)หมายเหตุ |
| 5 แผงการวินิจฉัย | 6 ขั้วต่อ LCD ภายนอก |
| 7 ขั้วต่อ USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม) | 8 ขั้วต่อ Mini DisplayPort |
| 9 สลักแร็ค (ด้านขวา) | 10 แถบข้อมูลแบบดึงออก |
| 11 ช่องใส่ไดรฟ์ (8) | 12 สลักแร็ค (ด้านซ้าย) |
มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ขนาด 2.5 นิ้ว 10 ชุด
| 1 ไฟ LED แสดงสถานะของไดรฟ์ | 2 ไฟ LED แสดงกิจกรรมไดรฟ์ |
3 ขั้วต่อ USB 3.2 Gen 1(5Gbps) พร้อมด้วยการจัดการระบบ XCC USB 2.0 (อุปกรณ์เสริม) หมายเหตุ | 4 แผงการวินิจฉัย |
| 5 ขั้วต่อ LCD ภายนอก | 6 ขั้วต่อ USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม) |
| 7 ขั้วต่อ Mini DisplayPort | 8 สลักแร็ค (ด้านขวา) |
| 9 แถบข้อมูลแบบดึงออก | 10 ช่องใส่ไดรฟ์ (10) |
| 11 สลักแร็ค (ด้านซ้าย) |

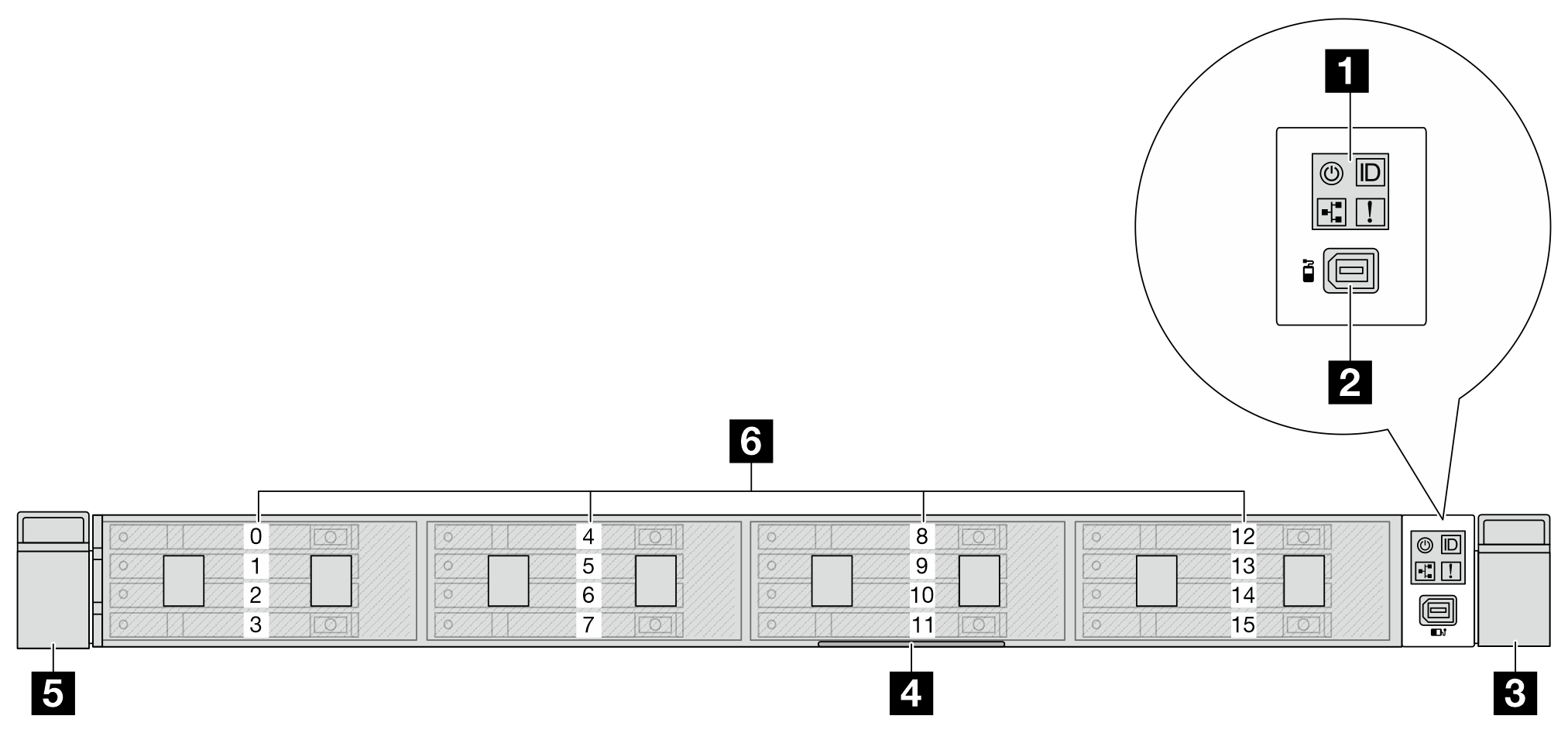

มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ 1T E3.S
| 1 แผงการวินิจฉัย | 2 ขั้วต่อ LCD ภายนอก |
| 3 สลักแร็ค (ด้านขวา) | 4 แถบข้อมูลแบบดึงออก |
| 5 สลักแร็ค (ด้านซ้าย) | 6 ช่องใส่ไดรฟ์ |

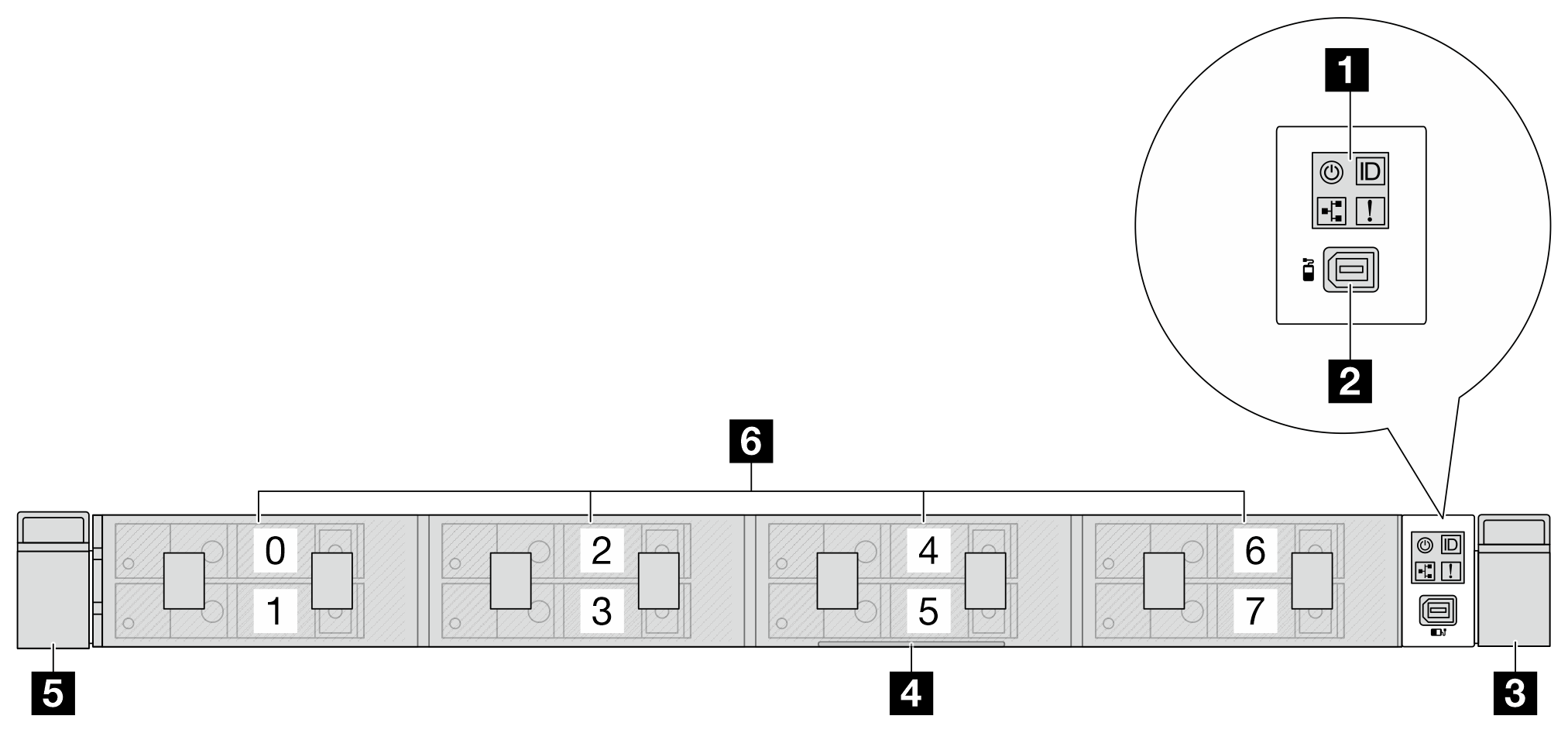

มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ 2T E3.S
| 1 แผงการวินิจฉัย | 2 ขั้วต่อ LCD ภายนอก |
| 3 สลักแร็ค (ด้านขวา) | 4 แถบข้อมูลแบบดึงออก |
| 5 สลักแร็ค (ด้านซ้าย) | 6 ช่องใส่ไดรฟ์ |

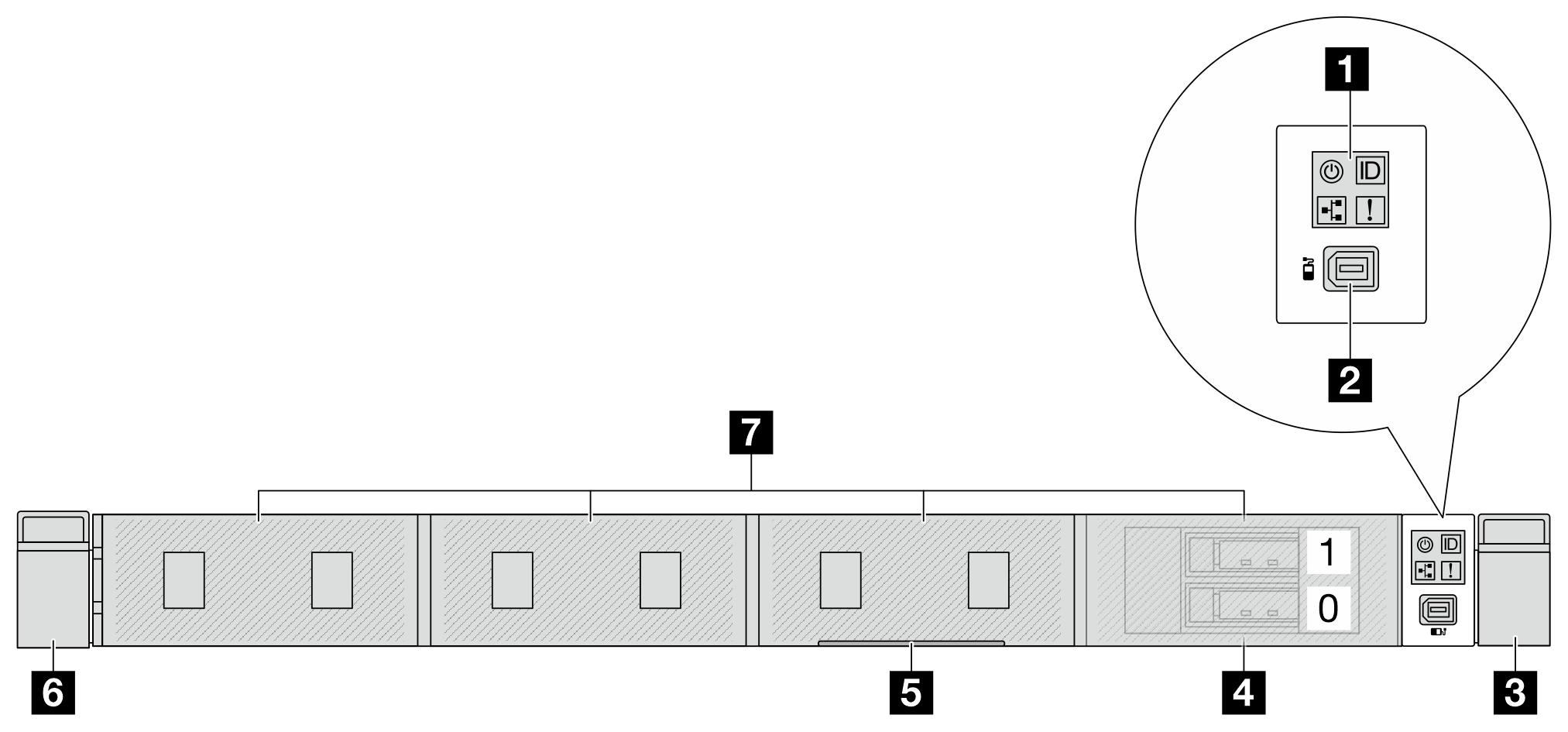

มุมมองด้านหน้าของการกําหนดค่าไดรฟ์ 1T/2T E3.S และ M.2
| 1 แผงการวินิจฉัย | 2 ขั้วต่อ LCD ภายนอก |
| 3 สลักแร็ค (ด้านขวา) | 4 ช่องใส่ไดรฟ์ M.2 |
| 5 แถบข้อมูลแบบดึงออก | 6 สลักแร็ค (ด้านซ้าย) |
| 7 ช่องใส่ไดรฟ์ |
มุมมองด้านหน้าของการกำหนดค่าแบ็คเพลนที่ไม่มี
3 ขั้วต่อ USB 3.2 Gen 1(5Gbps) พร้อมด้วยการจัดการระบบ XCC USB 2.0 (อุปกรณ์เสริม) หมายเหตุ | 2 แผงการวินิจฉัย |
| 3 ขั้วต่อ LCD ภายนอก | 4 ขั้วต่อ USB 3.2 Gen 1 (5Gbps) (อุปกรณ์เสริม) |
| 5 ขั้วต่อ Mini DisplayPort | 6 สลักแร็ค (ด้านขวา) |
| 7 แถบข้อมูลแบบดึงออก | 8 สลักแร็ค (ด้านซ้าย) |
| 9 แผงครอบไดรฟ์ |
ภาพรวมของส่วนประกอบด้านหน้า
โมดูล I/O ด้านหน้า
รูปที่ 1. โมดูล FIO พร้อม USB/MiniDP  | รูปที่ 2. โมดูล FIO มาตรฐาน  |
| โมดูลนี้รองรับขั้วต่อ USB สองตัว ขั้วต่อ MiniDP หนึ่งตัว และแผงตัวดำเนินการด้านหน้า | โมดูลรองรับแผงตัวดำเนินการด้านหน้า |
พอร์ตการวินิจฉัยภายนอก
ขั้วต่อใช้สำหรับเชื่อมต่อหูโทรศัพท์การวินิจฉัยภายนอก ดูข้อมูลเพิ่มเติมเกี่ยวกับฟังก์ชันได้ที่ หูโทรศัพท์การวินิจฉัยภายนอก
ใน คู่มือผู้ใช้ หรือ คู่มือการบำรุงรักษาฮาร์ดแวร์
แผงตัวดำเนินการด้านหน้า
ส่วนประกอบมาพร้อมกับแผงการวินิจฉัย LCD ในตัวที่สามารถใช้เพื่อรับสถานะ ระดับเฟิร์มแวร์ ข้อมูลเครือข่าย และข้อมูลสถานภาพของระบบได้อย่างรวดเร็ว ดูข้อมูลเพิ่มเติมเกี่ยวกับฟังก์ชันของแผงได้ที่ แผงตัวดำเนินการด้านหน้า
ไดรฟ์แบบ Hot-swap และช่องใส่ไดรฟ์
ช่องใส่ไดรฟ์ที่ด้านหน้าและด้านหลังของเซิร์ฟเวอร์ได้รับการออกแบบมาสำหรับไดรฟ์แบบ Hot-swap หรือหน่วยความจำ CXL (CMM) สำหรับ E3 แบบไม่ใช่ Hot-swap จำนวนไดรฟ์หรือ CMM ที่ติดตั้งภายในเซิร์ฟเวอร์ของคุณจะแตกต่างกันตามรุ่น เมื่อคุณติดตั้งไดรฟ์ ให้ทำตามลำดับหมายเลขของช่องใส่ไดรฟ์
ความสมบูรณ์ของ EMI และการระบายความร้อนของเซิร์ฟเวอร์จะได้รับการป้องกันโดยการบรรจุลงไดรฟ์ในช่องใส่ไดรฟ์ทั้งหมด ช่องใส่ไดรฟ์ที่ว่างจะต้องปิดไว้ด้วยแผงครอบไดรฟ์
เมื่อคุณติดตั้งไดรฟ์หรือ CMM สำหรับ E3.S ให้ทำตามการกำหนดค่า E3.S ที่รองรับใน การเดินสายภายใน
แถบข้อมูลแบบดึงออก
แผ่นป้ายเข้าถึงเครือข่าย Lenovo XClarity Controller จะติดอยู่ที่แถบข้อมูลแบบดึงออก ชื่อโฮสต์ Lenovo XClarity Controller ตามค่าเริ่มต้นและที่อยู่ Link Local (LLA) IPv6 จะระบุอยู่บนแท็บ
สำหรับข้อมูลเพิ่มเติม โปรดดู ตั้งค่าการเชื่อมต่อเครือข่ายสำหรับ Lenovo XClarity Controller
สลักตู้แร็ค
หากเซิร์ฟเวอร์ติดตั้งอยู่ภายในแร็ค คุณสามารถใช้สลักตู้แร็คช่วยเลื่อนเซิร์ฟเวอร์ออกจากแร็ค คุณยังสามารถใช้สลักแร็คและสกรูยึดเซิร์ฟเวอร์ไว้ในแร็ค เพื่อไม่ให้เซิร์ฟเวอร์เลื่อนออก โดยเฉพาะอย่างยิ่งในบริเวณที่มีการสั่นสะเทือน สำหรับข้อมูลเพิ่มเติม โปรดดูเอกสาร คู่มือการติดตั้งแร็ค ที่มาพร้อมกับชุดราง
ขั้วต่อ USB 3.2 Gen 1 (5Gbps)
ขั้วต่อสามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
ขั้วต่อ USB 3.2 Gen 1(5Gbps) พร้อมการจัดการระบบ USB 2.0 XCC
ขั้วต่อสามารถทำหน้าที่เป็นขั้วต่อ USB 3.2 Gen 1 ปกติกับระบบปฏิบัติการโฮสต์ สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB
นอกจากนี้ ขั้วต่อยังสามารถทำหน้าที่เป็นพอร์ตการจัดการ USB 2.0 Lenovo XClarity Controller การเชื่อมต่อกับ Lenovo XClarity Controller มีจุดประสงค์หลักในการใช้งานกับอุปกรณ์เคลื่อนที่ที่ใช้งานแอปพลิเคชัน Lenovo XClarity Controller บนมือถือ เมื่ออุปกรณ์มือถือเชื่อมต่อกับพอร์ต USB นี้ การเชื่อมต่อ Ethernet over USB จะถูกสร้างขึ้นระหว่างแอปพลิเคชันมือถือที่รันบนอุปกรณ์กับ Lenovo XClarity Controller
สําหรับรายละเอียดเกี่ยวกับการใช้แอป Lenovo XClarity Mobile โปรดดูที่ เอกสารแบบออนไลน์ของแอปบนมือถือ Lenovo XClarity Administrator
ขั้วต่อ Mini DisplayPort
Mini DisplayPort ย่อมาจาก Mini DP สามารถใช้ขั้วต่อเพื่อเชื่อมต่อจอภาพประสิทธิภาพสูงและจอภาพไดรฟ์โดยตรงที่มีตัวแปลงวิดีโอหรืออุปกรณ์ที่ใช้ขั้วต่อ Mini DP ความละเอียดวิดีโอสูงสุดเท่ากับ 1920 x 1200 ที่ 60 Hz
