Vue avant

• Vue avant de la configuration de 4 unités 2,5 pouces

• Vue avant de la configuration de 4 unités 2,5 pouces et 2 unités M.2

• Vue avant de la configuration de 8 unités 2,5 pouces

• Vue avant de la configuration de 8 unités 2,5 pouces et 2 unités M.2

• Vue avant de la configuration de 10 unités 2,5 pouces

• Vue avant de la configuration d’unités E3.S 1T

• Vue avant de la configuration d’unités E3.S 2T

• Vue avant de la configuration d’unités E3.S et M.2 1T/2T

• Vue avant d’une configuration sans fond de panier

Vue avant de la configuration de 4 unités 2,5 pouces​

1 Voyant d’état de l’unité	2 Voyant d’activité de l’unité
3 Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0 (en option) Remarque	4 Panneau des diagnostics
5 Connecteur LCD externe	6 Connecteur USB 3.2 Gen 1 (5 Gbit/s) (en option)
7 Connecteur Mini DisplayPort	8 Taquet d’armoire (droit)
9 Étiquette amovible	10 Obturateur de baie d’unité (1)
11 Baies d’unité (4)	12 Taquet d’armoire (gauche)

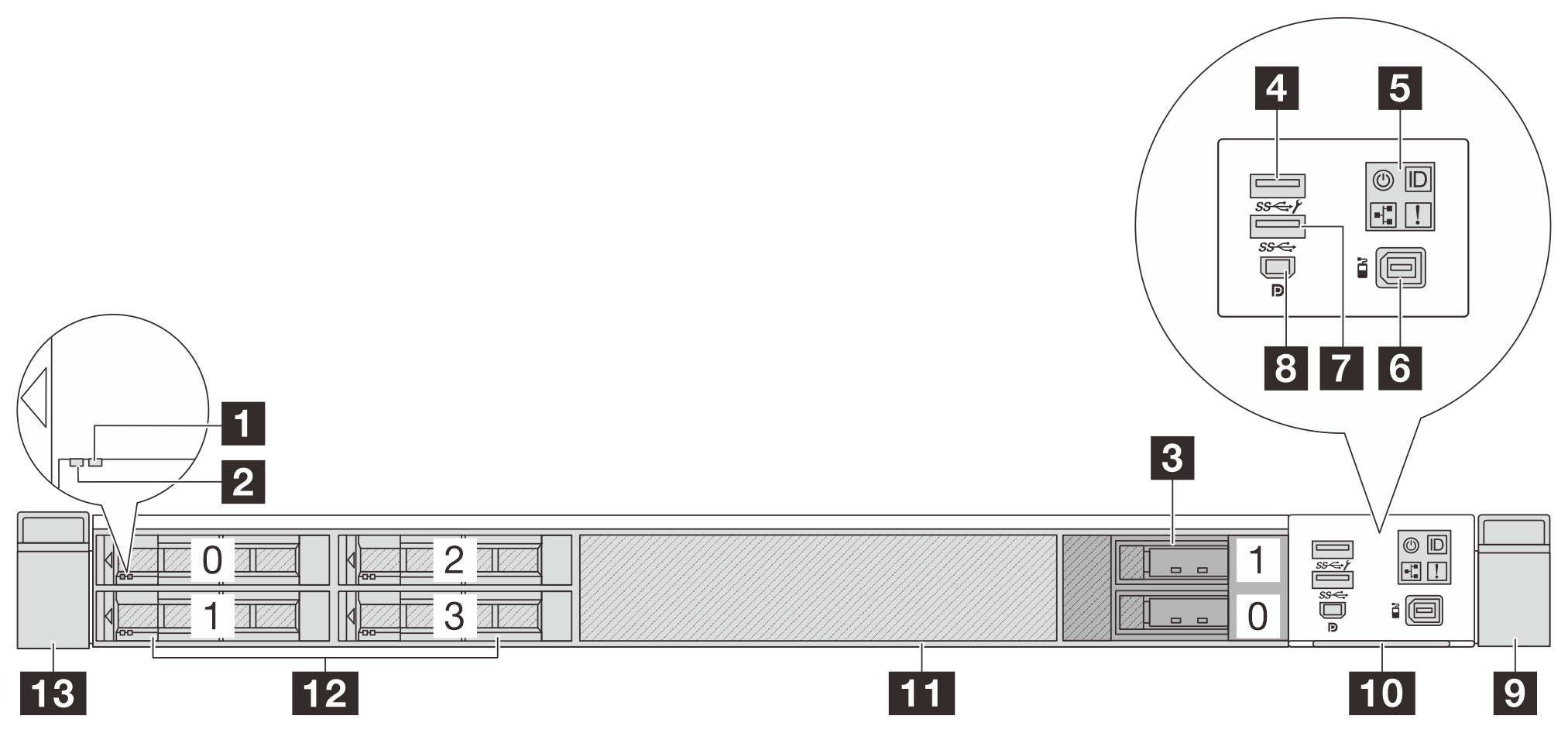

Vue avant de la configuration de 4 unités 2,5 pouces et 2 unités M.2​

1 Voyant d’état de l’unité	2 Voyant d’activité de l’unité
3 Baies d’unité M.2	4 Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0 (en option) Remarque
5 Panneau des diagnostics	6 Connecteur LCD externe
7 Connecteur USB 3.2 Gen 1 (5 Gbit/s) (en option)	8 Connecteur Mini DisplayPort
9 Taquet d’armoire (droit)	10 Étiquette amovible
11 Obturateur de baie d’unité (1)	12 Baies d’unité (4)
13 Taquet d’armoire (gauche)

Vue avant de la configuration de 8 unités 2,5 pouces​

1 Voyant d’état de l’unité	2 Voyant d’activité de l’unité
3 Obturateur d’unité (1)	4 Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0 (en option)Remarque
5 Panneau des diagnostics	6 Connecteur LCD externe
7 Connecteur USB 3.2 Gen 1 (5 Gbit/s) (en option)	8 Connecteur Mini DisplayPort
9 Taquet d’armoire (droit)	10 Étiquette amovible
11 Baies d’unité (8)	12 Taquet d’armoire (gauche)

Remarque

Pour plus d’informations sur chaque composant, voir Présentation des composants avant.

Vue avant de la configuration de 8 unités 2,5 pouces et 2 unités M.2​

1 Voyant d’état de l’unité	2 Voyant d’activité de l’unité
3 Baies d’unité M.2	4 Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0 (en option)Remarque
5 Panneau des diagnostics	6 Connecteur LCD externe
7 Connecteur USB 3.2 Gen 1 (5 Gbit/s) (en option)	8 Connecteur Mini DisplayPort
9 Taquet d’armoire (droit)	10 Étiquette amovible
11 Baies d’unité (8)	12 Taquet d’armoire (gauche)

Remarque

Pour plus d’informations sur chaque composant, voir Présentation des composants avant.

Vue avant de la configuration de 10 unités 2,5 pouces​

1 Voyant d’état de l’unité	2 Voyant d’activité de l’unité
3 Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0 (en option) Remarque	4 Panneau des diagnostics
5 Connecteur LCD externe	6 Connecteur USB 3.2 Gen 1 (5 Gbit/s) (en option)
7 Connecteur Mini DisplayPort	8 Taquet d’armoire (droit)
9 Étiquette amovible	10 Baies d’unité (10)
11 Taquet d’armoire (gauche)

Remarque

Pour plus d’informations sur chaque composant, voir Présentation des composants avant.

Vue avant de la configuration d’unités E3.S 1T​

1 Panneau des diagnostics	2 Connecteur LCD externe
3 Taquet d’armoire (droit)	4 Étiquette amovible
5 Taquet d’armoire (gauche)	6 Baies d’unité

Vue avant de la configuration d’unités E3.S 2T​

1 Panneau des diagnostics	2 Connecteur LCD externe
3 Taquet d’armoire (droit)	4 Étiquette amovible
5 Taquet d’armoire (gauche)	6 Baies d’unité

Vue avant de la configuration d’unités E3.S et M.2 1T/2T​

1 Panneau des diagnostics	2 Connecteur LCD externe
3 Taquet d’armoire (droit)	4 Baies d’unité M.2
5 Étiquette amovible	6 Taquet d’armoire (gauche)
7 Baies d’unité

Vue avant d’une configuration sans fond de panier​

Présentation des composants avant​

Module d’E-S avant​

Le module d’E-S avant du serveur comprend les commandes, les connecteurs et les voyants. Le module d’E-S avant varie selon le modèle. Selon les modèles de serveur, le serveur prend en charge les modules d’E-S avant suivants.

Figure 1. Module FIO avec USB/MiniDP	Figure 2. Module FIO standard
Le module prend en charge deux connecteurs USB, un connecteur MiniDP et un panneau opérateur avant.	Le module prend en charge un panneau opérateur avant.

Port de diagnostic externe​

Le connecteur permet de connecter un ensemble de diagnostic externe. Pour plus d’informations sur ses fonctions, voir « Ensemble de diagnostics externe » dans le Guide d’utilisation ou le Guide de maintenance du matériel.

Panneau opérateur avant​

L’assemblage est fourni avec un panneau des diagnostics LCD intégré qui peut être utilisé pour obtenir rapidement l’état du système, les niveaux de microprogramme, des informations réseau et des informations sur l’état du système. Pour plus d’informations sur les fonctions du panneau, voir Panneau opérateur avant.

Unités remplaçables à chaud et baies d’unité​

Les baies d’unité à l’avant et à l’arrière de votre serveur sont conçues pour les unités remplaçables à chaud ou les modules de mémoire CXL E3.S non remplaçables à chaud (CMM). Le nombre d’unités ou de CMM installées sur votre serveur varie selon le modèle. Lorsque vous installez des unités, respectez l’ordre des numéros de baie d’unité.

L’intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d’unité sont occupées. Les baies d’unité vides doivent être occupées par des obturateurs d’unité.

Étiquette amovible​

L’étiquette d’accès réseau Lenovo XClarity Controller se trouve sur l’étiquette amovible. Le nom d’hôte Lenovo XClarity Controller par défaut et l’adresse locale du lien IPv6 (LLA) sont fournis sur l’étiquette.

Pour plus d’informations, voir Définition de la connexion réseau pour Lenovo XClarity Controller.

Taquets d’armoire​

Si le serveur est installé dans une armoire, vous pouvez utiliser les taquets d’armoire pour l’en sortir. Vous pouvez également utiliser les taquets d’armoire et les vis pour fixer le serveur dans l’armoire afin de le sécuriser, en particulier sur les zones sujettes aux vibrations. Pour plus d’informations, voir le Guide d’installation en armoire fourni avec le kit de glissières.

Connecteurs USB 3.2 Gen 1 (5 Gb/s)​

Le connecteur peut être utilisé pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.

Connecteur USB 3.2 Gen 1 (5 Gbit/s) avec gestion du système XCC USB 2.0.​

Le connecteur peut fonctionner comme un connecteur USB 3.2 Gen 1 standard vers le système d’exploitation hôte ; il peut être utilisé pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.

En outre, le connecteur peut fonctionner comme un port de gestion Lenovo XClarity Controller USB 2.0. La connexion à Lenovo XClarity Controller est destinée principalement à une utilisation avec un appareil mobile exécutant l’application mobile Lenovo XClarity Controller. Lorsqu’un appareil mobile est connecté à ce port USB, une connexion Ethernet sur USB est établie entre l’application mobile qui s’exécute sur l’appareil et Lenovo XClarity Controller.

Pour plus d’informations sur l’utilisation de l’application Lenovo XClarity Mobile, consultez Documentation en ligne de l’application mobile Lenovo XClarity Administrator.

Connecteur Mini DisplayPort​

Le connecteur Mini DisplayPort, qui a pour abréviation Mini DP, peut être utilisé pour connecter un moniteur hautes performances et un moniteur Direct Drive avec un convertisseur vidéo, ou des appareils qui utilisent un connecteur Mini DP. La résolution vidéo maximale est de 1 920 x 1 200 à 60 Hz.
