Вид спереди
Вид спереди зависит от модели. В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунках в данном разделе.
Вид спереди конфигурации с 4 2,5-дюймовыми дисками
| 1 Светодиодный индикатор состояния диска | 2 Светодиодный индикатор работы диска |
3 Разъем USB 3.2 Gen 1(5 Гбит/с) с функцией управления системой XCC USB 2.0 (дополнительно) Примечание | 4 Панель диагностики |
| 5 Внешний разъем для ЖК-монитора | 6 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно) |
| 7 Разъем Mini DisplayPort | 8 Защелка стойки (правая) |
| 9 Выдвижной информационный язычок | 10 Заглушка отсека для диска (1) |
| 11 Отсеки для дисков (4) | 12 Защелка стойки (левая) |

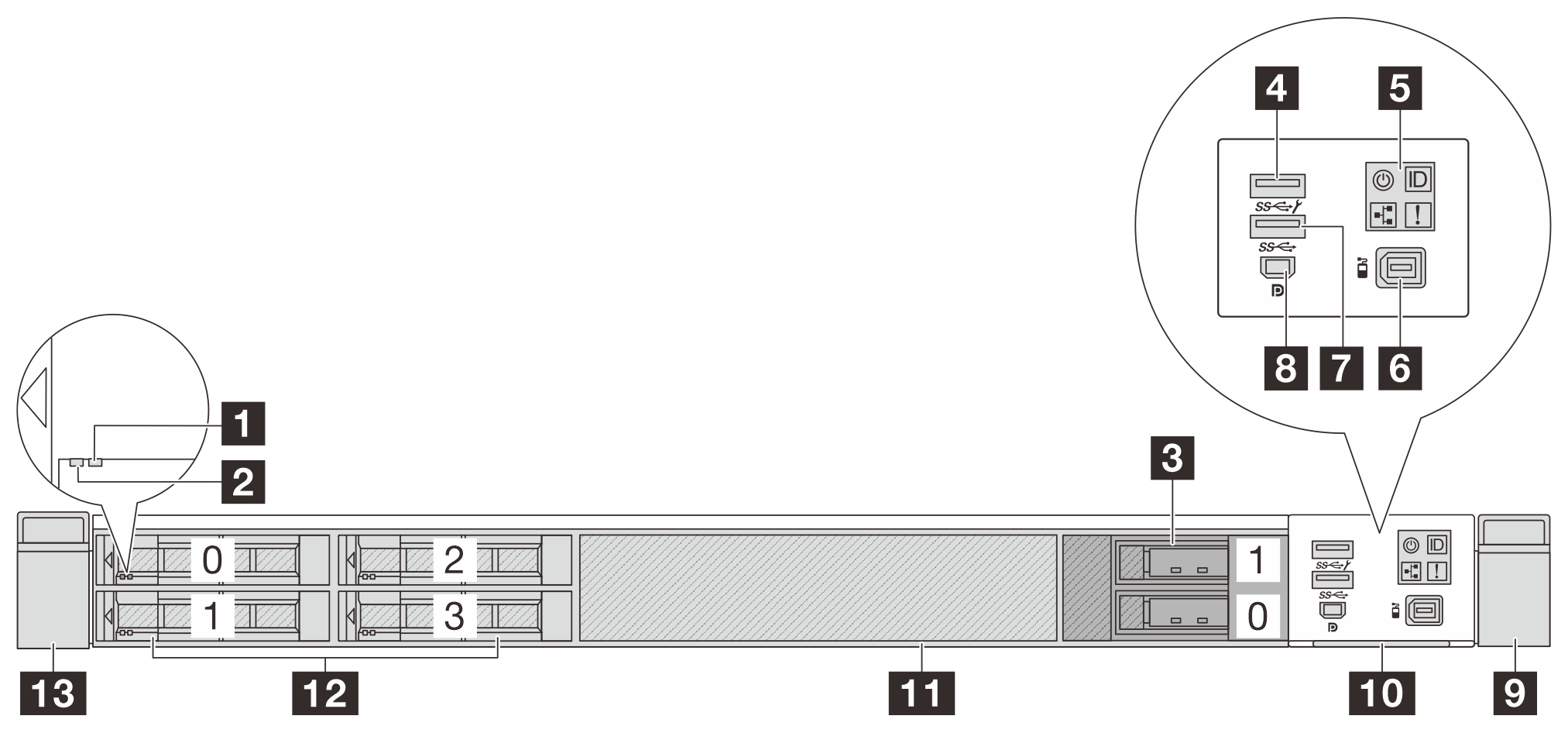

Вид спереди конфигурации с 4 2,5-дюймовыми дисками и 2 дисками M.2
| 1 Светодиодный индикатор состояния диска | 2 Светодиодный индикатор работы диска |
| 3 Отсеки для дисков M.2 | 4 Разъем USB 3.2 Gen 1(5 Гбит/с) с функцией управления системой XCC USB 2.0 (дополнительно) Примечание |
| 5 Панель диагностики | 6 Внешний разъем для ЖК-монитора |
| 7 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно) | 8 Разъем Mini DisplayPort |
| 9 Защелка стойки (правая) | 10 Выдвижной информационный язычок |
| 11 Заглушка отсека для диска (1) | 12 Отсеки для дисков (4) |
| 13 Защелка стойки (левая) |
Вид спереди конфигурации с 8 2,5-дюймовыми дисками
| 1 Светодиодный индикатор состояния диска | 2 Светодиодный индикатор работы диска |
| 3 Заглушка диска (1) | 4 Разъем USB 3.2 Gen 1(5 Гбит/с) с функцией управления системой XCC USB 2.0 (дополнительно)Примечание |
| 5 Панель диагностики | 6 Внешний разъем для ЖК-монитора |
| 7 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно) | 8 Разъем Mini DisplayPort |
| 9 Защелка стойки (правая) | 10 Выдвижной информационный язычок |
| 11 Отсеки для дисков (8) | 12 Защелка стойки (левая) |
Вид спереди конфигурации с 8 2,5-дюймовыми дисками и 2 дисками M.2
| 1 Светодиодный индикатор состояния диска | 2 Светодиодный индикатор работы диска |
| 3 Отсеки для дисков M.2 | 4 Разъем USB 3.2 Gen 1(5 Гбит/с) с функцией управления системой XCC USB 2.0 (дополнительно)Примечание |
| 5 Панель диагностики | 6 Внешний разъем для ЖК-монитора |
| 7 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно) | 8 Разъем Mini DisplayPort |
| 9 Защелка стойки (правая) | 10 Выдвижной информационный язычок |
| 11 Отсеки для дисков (8) | 12 Защелка стойки (левая) |
Вид спереди конфигурации с 10 2,5-дюймовыми дисками
| 1 Светодиодный индикатор состояния диска | 2 Светодиодный индикатор работы диска |
3 Разъем USB 3.2 Gen 1(5 Гбит/с) с функцией управления системой XCC USB 2.0 (дополнительно) Примечание | 4 Панель диагностики |
| 5 Внешний разъем для ЖК-монитора | 6 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно) |
| 7 Разъем Mini DisplayPort | 8 Защелка стойки (правая) |
| 9 Выдвижной информационный язычок | 10 Отсеки для дисков (10) |
| 11 Защелка стойки (левая) |

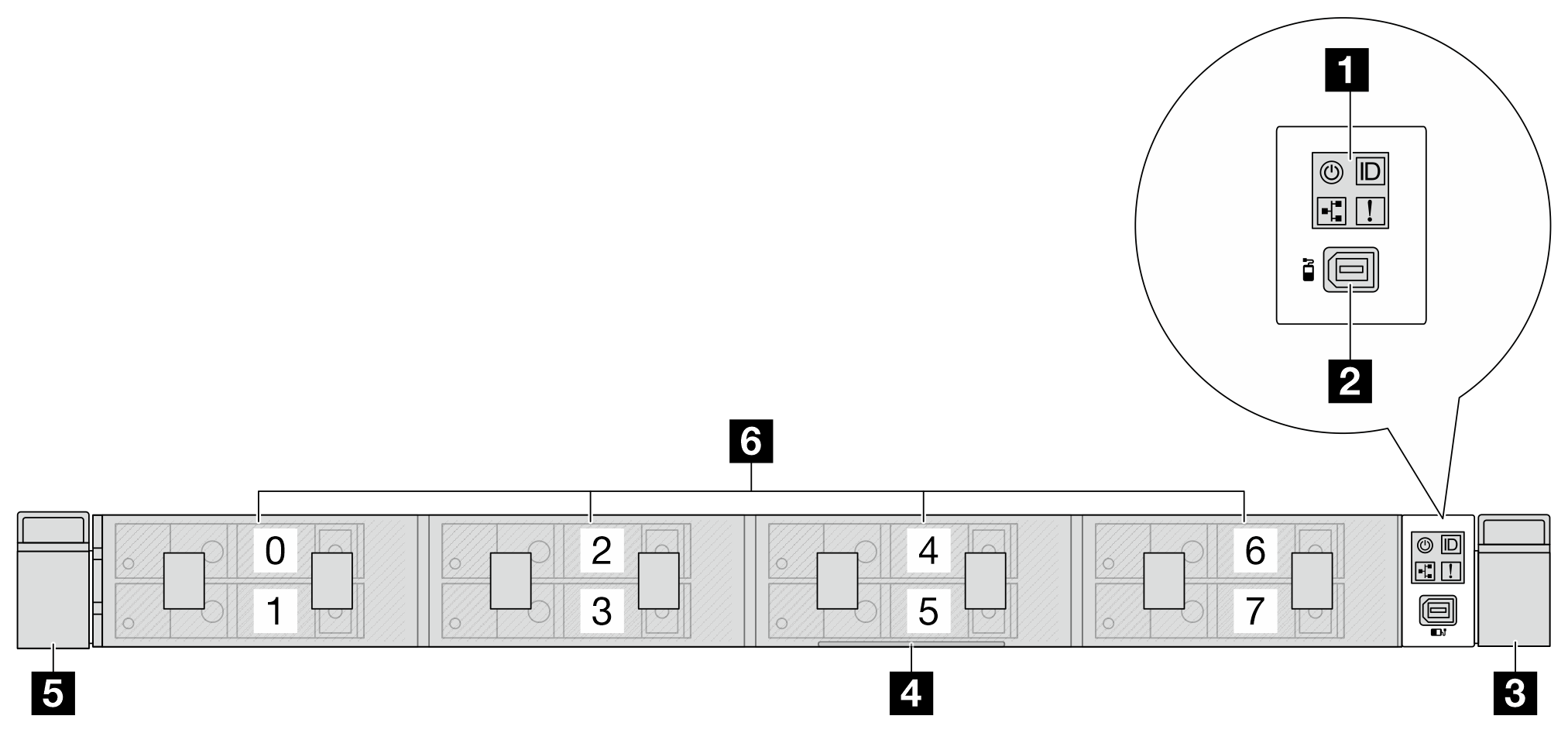

Вид спереди конфигурации с дисками 1T E3.S
| 1 Панель диагностики | 2 Внешний разъем для ЖК-монитора |
| 3 Защелка стойки (правая) | 4 Выдвижной информационный язычок |
| 5 Защелка стойки (левая) | 6 Отсеки для дисков |

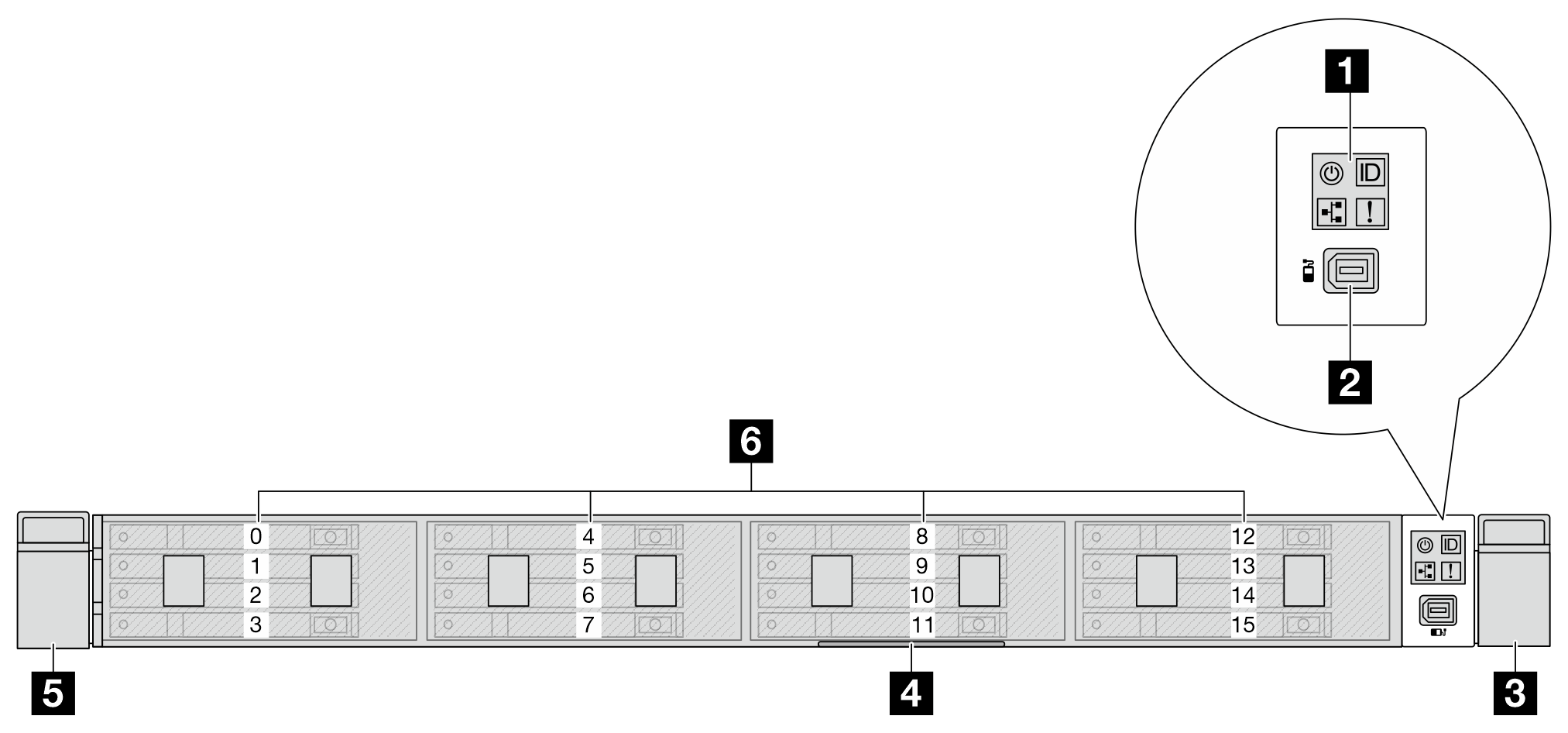

Вид спереди конфигурации с дисками 2T E3.S
| 1 Панель диагностики | 2 Внешний разъем для ЖК-монитора |
| 3 Защелка стойки (правая) | 4 Выдвижной информационный язычок |
| 5 Защелка стойки (левая) | 6 Отсеки для дисков |

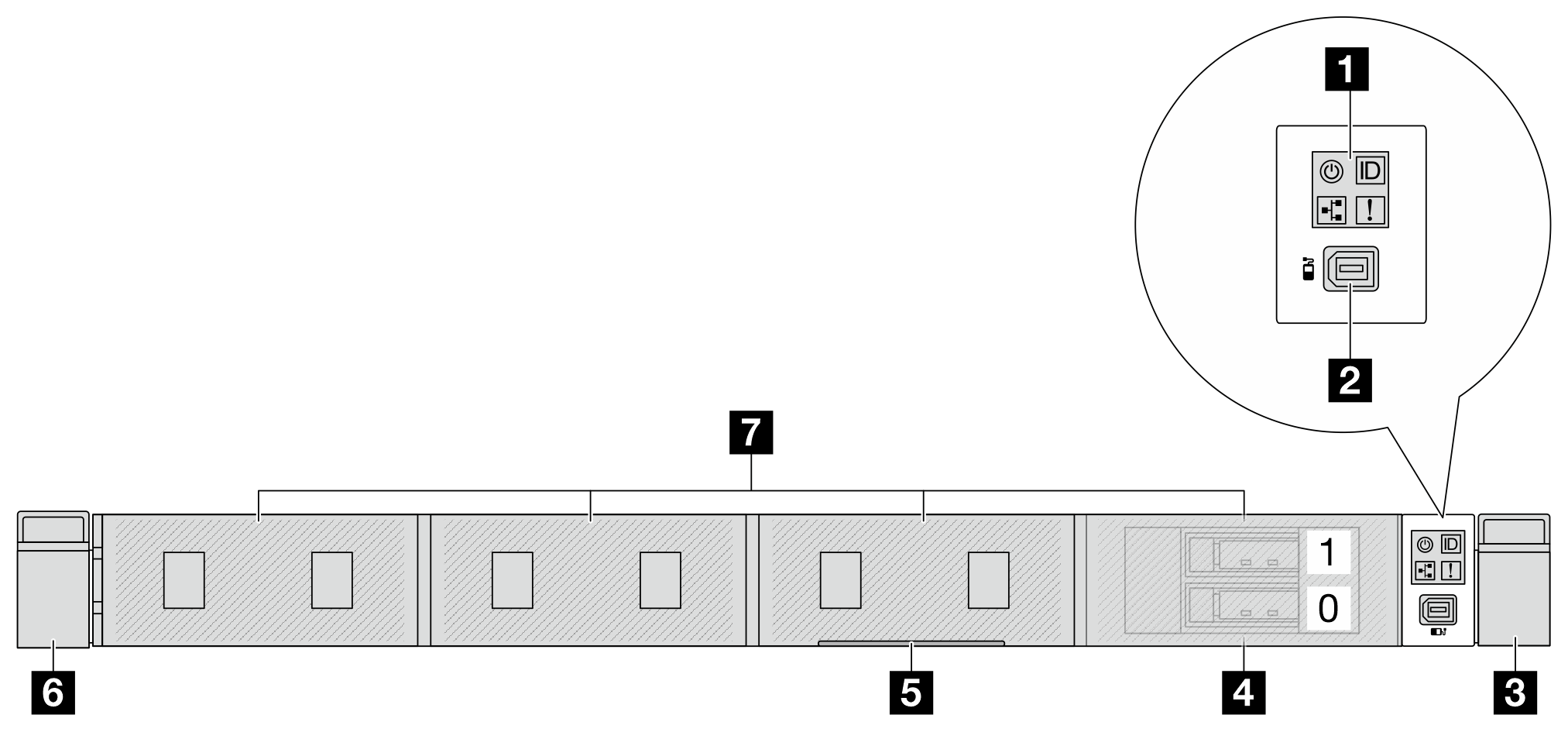

Вид спереди конфигурации с дисками 1T/2T E3.S и M.2
| 1 Панель диагностики | 2 Внешний разъем для ЖК-монитора |
| 3 Защелка стойки (правая) | 4 Отсеки для дисков M.2 |
| 5 Выдвижной информационный язычок | 6 Защелка стойки (левая) |
| 7 Отсеки для дисков |
Вид спереди конфигурации без объединительной панели
3 Разъем USB 3.2 Gen 1(5 Гбит/с) с функцией управления системой XCC USB 2.0 (дополнительно) Примечание | 2 Панель диагностики |
| 3 Внешний разъем для ЖК-монитора | 4 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно) |
| 5 Разъем Mini DisplayPort | 6 Защелка стойки (правая) |
| 7 Выдвижной информационный язычок | 8 Защелка стойки (левая) |
| 9 Заглушки дисков |
Обзор компонентов на передней панели
Передний модуль ввода-вывода
Рис. 1. Передний модуль ввода-вывода с USB/MiniDP  | Рис. 2. Стандартный передний модуль ввода-вывода  |
| Этот модуль поддерживает два разъема USB, один разъем MiniDP и переднюю панель оператора. | Модуль поддерживает переднюю панель оператора. |
Внешний диагностический порт
Этот разъем предназначен для подключения внешнего диагностического прибора. Дополнительные сведения о его функциях см. в разделе Внешний диагностический прибор
в Руководстве пользователя или Руководстве по обслуживанию оборудования.
Передняя панель оператора
Блок поставляется со встроенной ЖК-панелью диагностики, которую можно использовать для быстрого получения сведений о состоянии системы, версиях микропрограммы, сети и работоспособности. Дополнительные сведения о функциях этой панели см. в разделе Передняя панель оператора.
Оперативно заменяемые диски и отсеки для дисков
Отсеки для дисков на лицевой и задней панелях сервера предназначены для оперативно заменяемых дисков или модулей памяти E3.S CXL без возможности оперативной замены (CMM). Количество установленных дисков или CMM на сервере зависит от модели. При установке дисков соблюдайте порядок номеров отсеков для дисков.
Защита от электромагнитных помех и охлаждение сервера обеспечиваются, когда все отсеки для дисков заняты. Свободные отсеки для дисков должны быть закрыты заглушками для дисков.
При установке дисков E3.S или модулей CMM следуйте поддерживаемым конфигурациям E3.S в Прокладка внутренних кабелей.
Выдвижной информационный язычок
К выдвижной информационной вкладке приклеена этикетка доступа к сети Lenovo XClarity Controller. На этой этикетке указано имя хоста Lenovo XClarity Controller по умолчанию и локальный адрес канала IPv6 (LLA).
Дополнительные сведения см. в разделе Настройка сетевого подключения для Lenovo XClarity Controller.
Защелки стойки
Если сервер установлен в стойку, выдвинуть его из стойки можно с помощью защелок. Кроме того, с помощью защелок стойки и винтов можно закрепить сервер в стойке таким образом, чтобы он не выскальзывал, особенно в местах, подверженных вибрации. Дополнительные сведения см. в документе Руководство по установке в стойку, поставляемом с комплектом направляющих.
Разъемы USB 3.2 Gen 1 (5 Гбит/с)
Этот разъем можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
Разъем USB 3.2 Gen 1 (5 Гбит/с) с функцией управления системой XCC USB 2.0
Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
Кроме того, разъем может функционировать как порт управления USB 2.0 Lenovo XClarity Controller. Подключение к Lenovo XClarity Controller, в основном, предназначено для пользователей мобильных устройств, на которых выполняется мобильное приложение Lenovo XClarity Controller. Если мобильное устройство подключено к этому порту USB, между мобильным приложением, выполняемым на устройстве, и Lenovo XClarity Controller устанавливается подключение Ethernet через USB.
Подробные сведения об использовании приложения Lenovo XClarity Mobile см. в разделе Документация в Интернете по мобильному приложению Lenovo XClarity Administrator.
Разъем Mini DisplayPort
Разъем Mini DisplayPort (сокращенно — Mini DP) можно использовать для подключения монитора высокого разрешения и монитора прямого подключения (direct-drive monitor) с видеопреобразователем или устройств, в которых применяется разъем Mini DP. Максимальное разрешение видео — 1920 x 1200 при частоте 60 Гц.
