前面図

前面図はモデルによって異なります。モデルによっては、サーバーの外観がこのトピックに示す図と若干異なる場合があります。

別のサーバー・モデルについては、以下の前面図を参照してください。

4 x 2.5 型ドライブ構成の前面図​


Front view of 4 x 2.5-inch drive configuration
1 ドライブ状況 LED2 ドライブ活動 LED

3 USB 3.2 Gen 1(5Gbps) コネクター (USB 2.0 XCC システム管理対応) (オプション) 注

4 診断パネル
5 外部 LCD コネクター6 USB 3.2 Gen 1 (5Gbps) コネクター (オプション)
7 Mini DisplayPort コネクター8 ラック・ラッチ (右)
9 引き出し式情報タブ10 ドライブ・ベイ・フィラー (1)
11 ドライブ・ベイ (4)12 ラック・ラッチ (左)
注
各コンポーネントについて詳しくは、前面コンポーネントの概要を参照してください。

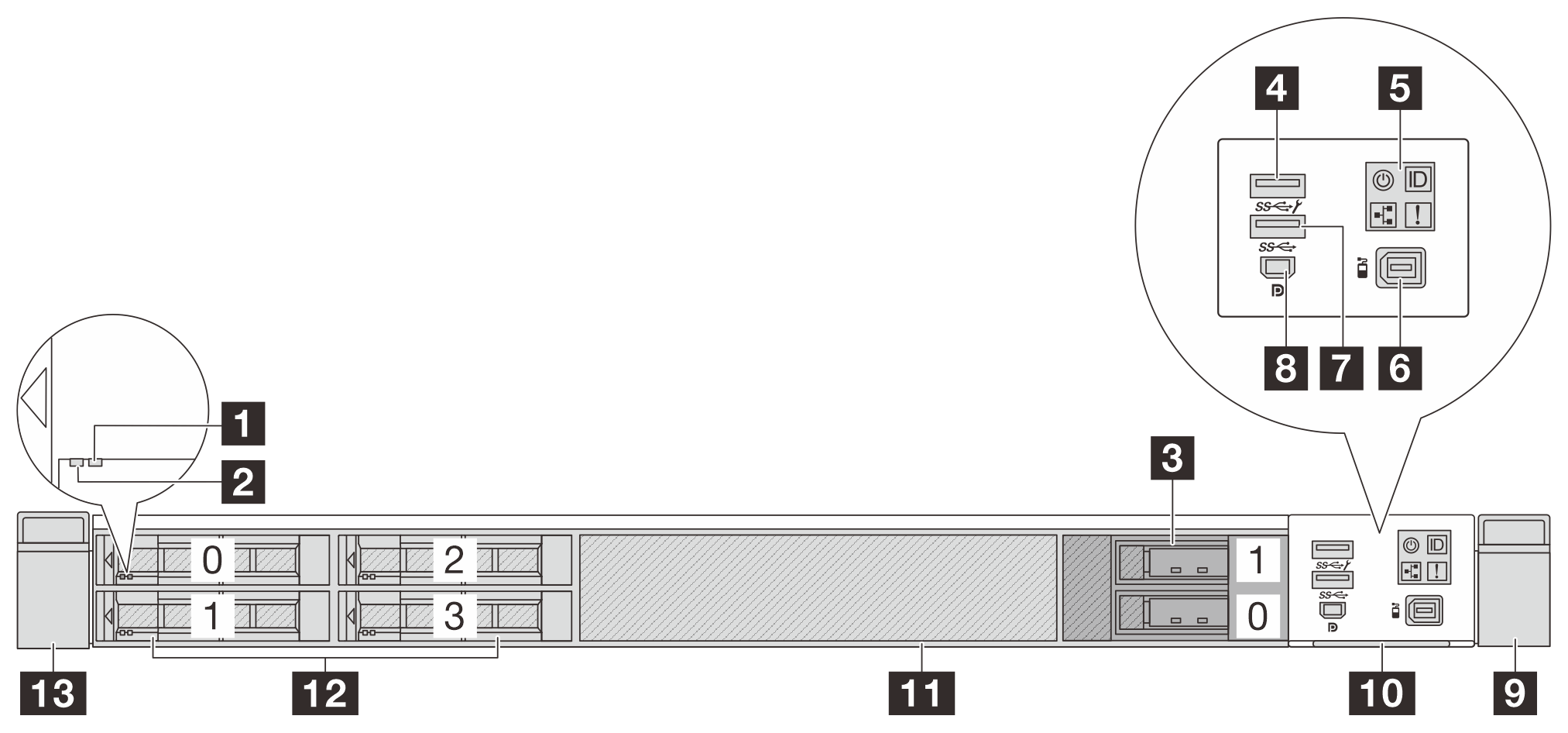

4 x 2.5 型ドライブおよび 2 x M.2 ドライブ構成の前面図​


Front view of 4 x 2.5-inch drive and 2 x M.2 drive configuration
1 ドライブ状況 LED2 ドライブ活動 LED
3 M.2 ドライブ・ベイ

4 USB 3.2 Gen 1(5Gbps) コネクター (USB 2.0 XCC システム管理対応) (オプション) 注

5 診断パネル6 外部 LCD コネクター
7 USB 3.2 Gen 1 (5Gbps) コネクター (オプション)8 Mini DisplayPort コネクター
9 ラック・ラッチ (右)10 引き出し式情報タブ
11 ドライブ・ベイ・フィラー (1)12 ドライブ・ベイ (4)
13 ラック・ラッチ (左)
注
各コンポーネントについて詳しくは、前面コンポーネントの概要を参照してください。

8 x 2.5 型ドライブ構成の前面図​


Front view of 8 x 2.5-inch drive configuration
1 ドライブ状況 LED2 ドライブ活動 LED
3 ドライブ・フィラー (1)

4 USB 3.2 Gen 1(5Gbps) コネクター (USB 2.0 XCC システム管理対応) (オプション)注

5 診断パネル6 外部 LCD コネクター
7 USB 3.2 Gen 1 (5Gbps) コネクター (オプション)8 Mini DisplayPort コネクター
9 ラック・ラッチ (右)10 引き出し式情報タブ
11 ドライブ・ベイ (8)12 ラック・ラッチ (左)
注
各コンポーネントについて詳しくは、前面コンポーネントの概要を参照してください。

8 x 2.5 型および 2 x M.2 ドライブ構成の前面図​


Front view of 8 x 2.5-inch and 2 x M.2 drive configuration
1 ドライブ状況 LED2 ドライブ活動 LED
3 M.2 ドライブ・ベイ

4 USB 3.2 Gen 1(5Gbps) コネクター (USB 2.0 XCC システム管理対応) (オプション)注

5 診断パネル6 外部 LCD コネクター
7 USB 3.2 Gen 1 (5Gbps) コネクター (オプション)8 Mini DisplayPort コネクター
9 ラック・ラッチ (右)10 引き出し式情報タブ
11 ドライブ・ベイ (8)12 ラック・ラッチ (左)
注
各コンポーネントについて詳しくは、前面コンポーネントの概要を参照してください。

10 x 2.5 型ドライブ構成の前面図​


Front view of 10 x 2.5-inch drive configuration
1 ドライブ状況 LED2 ドライブ活動 LED

3 USB 3.2 Gen 1(5Gbps) コネクター (USB 2.0 XCC システム管理対応) (オプション) 注

4 診断パネル
5 外部 LCD コネクター6 USB 3.2 Gen 1 (5Gbps) コネクター (オプション)
7 Mini DisplayPort コネクター8 ラック・ラッチ (右)
9 引き出し式情報タブ10 ドライブ・ベイ (10)
11 ラック・ラッチ (左)
注
各コンポーネントについて詳しくは、前面コンポーネントの概要を参照してください。

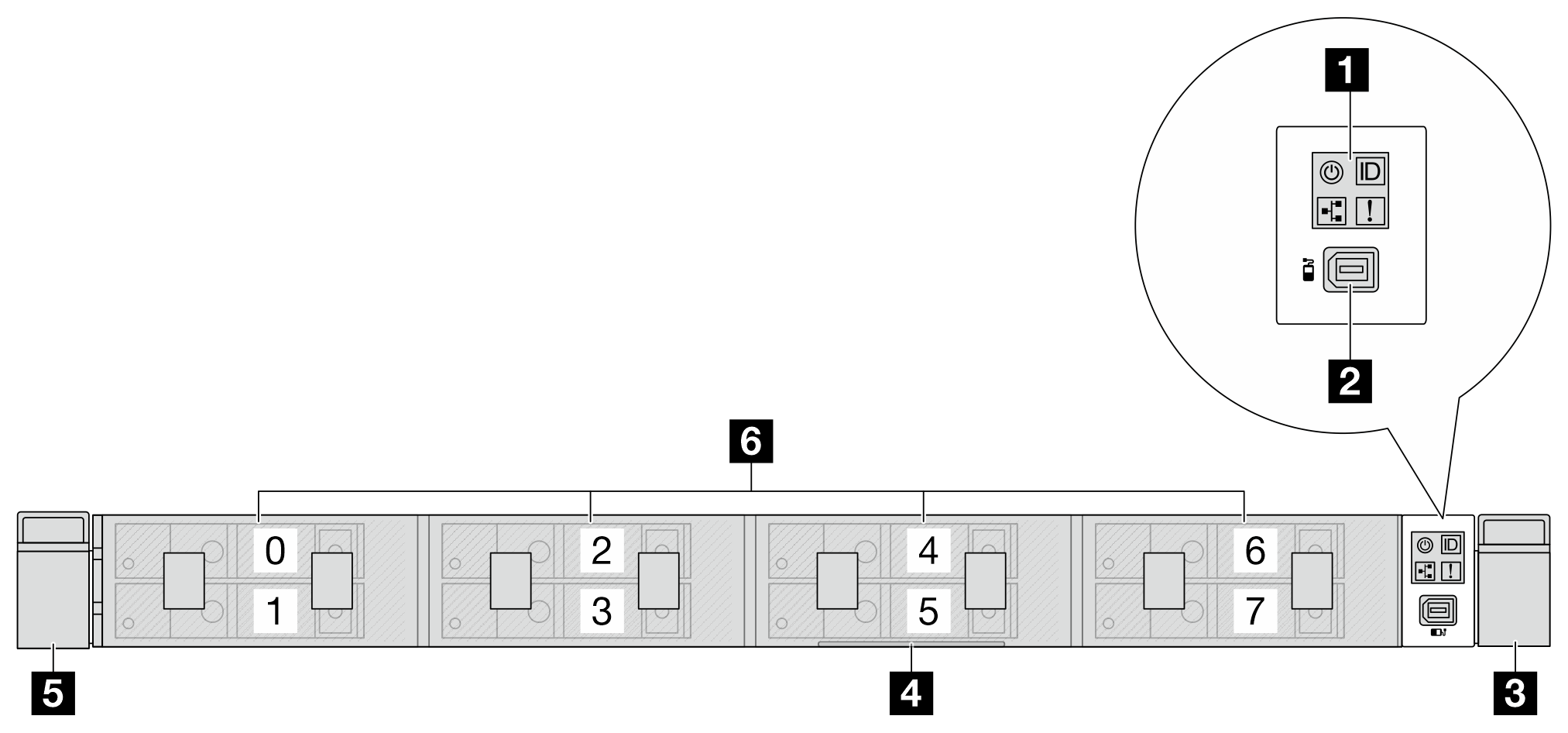

1T E3.S ドライブ構成の前面図​


Front view of 1T E3.S drive configuration
1 診断パネル2 外部 LCD コネクター
3 ラック・ラッチ (右)4 引き出し式情報タブ
5 ラック・ラッチ (左)6 ドライブ・ベイ

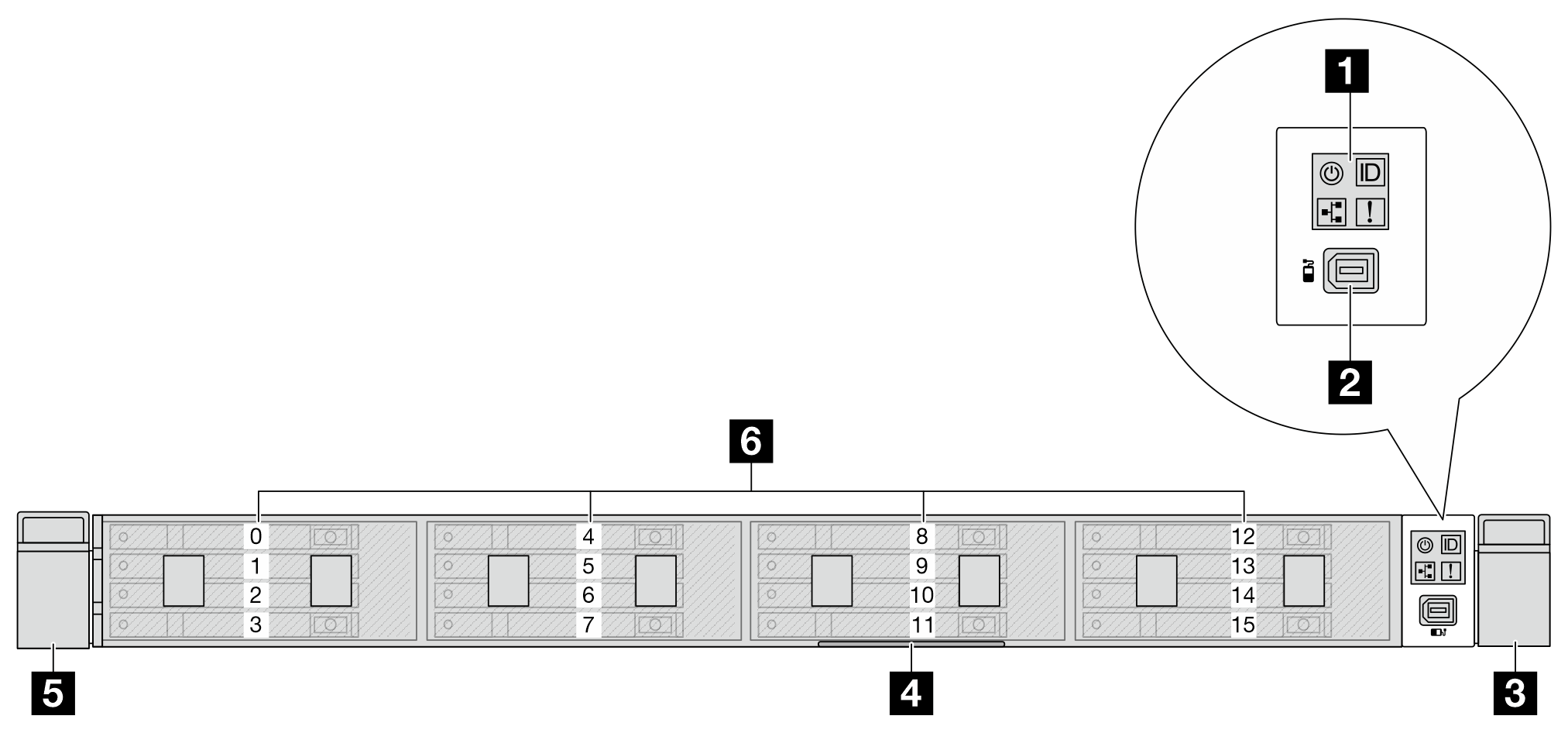

2T E3.S ドライブ構成の前面図​


Front view of 2T E3.S drive configuration
1 診断パネル2 外部 LCD コネクター
3 ラック・ラッチ (右)4 引き出し式情報タブ
5 ラック・ラッチ (左)6 ドライブ・ベイ

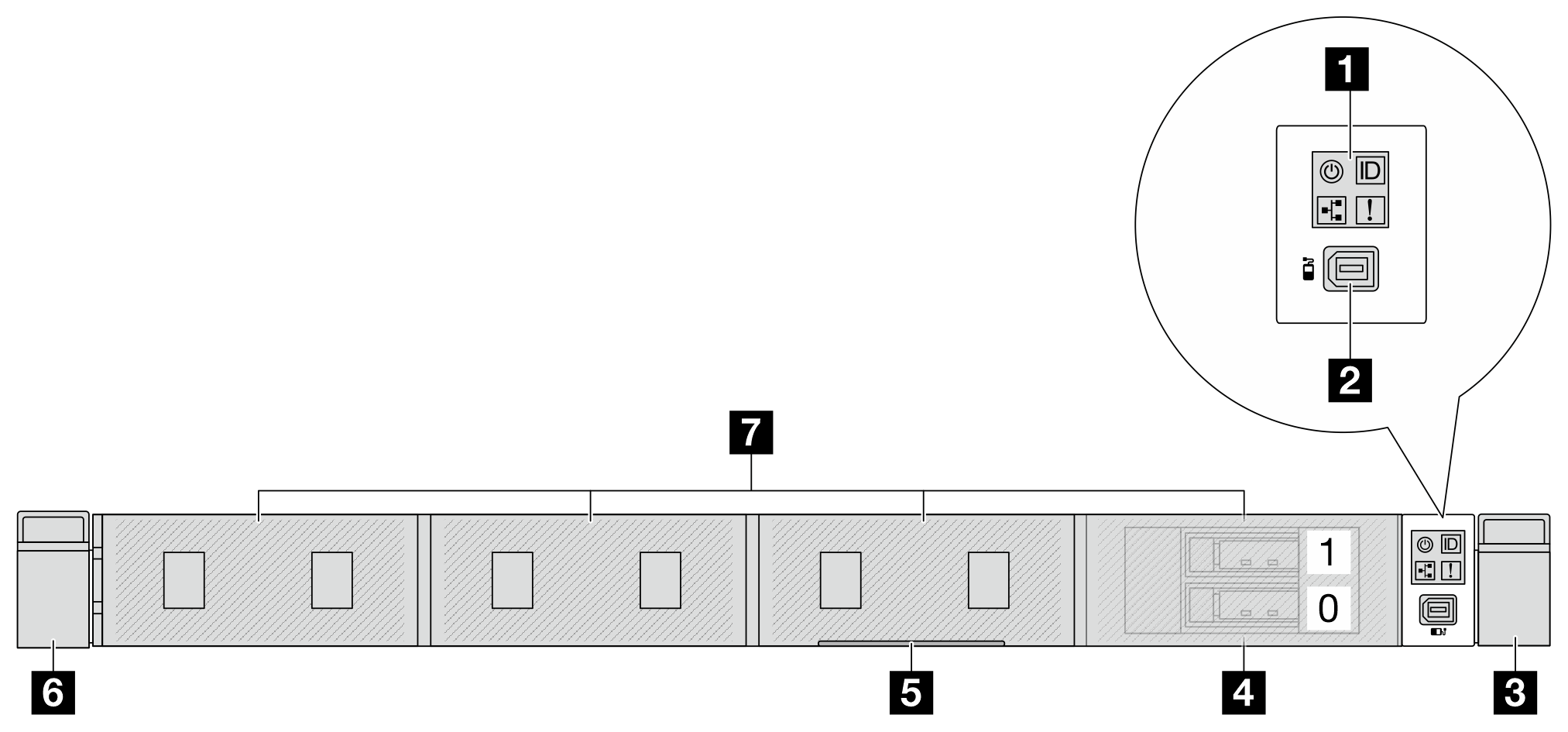

1T/2T E3.S および M.2 ドライブ構成の前面図​


Front view of 1T/2T E3.S and M.2 drive configuration
1 診断パネル2 外部 LCD コネクター
3 ラック・ラッチ (右)4 M.2 ドライブ・ベイ
5 引き出し式情報タブ6 ラック・ラッチ (左)
7 ドライブ・ベイ

バックプレーンがない構成の前面図​


Front view of server model with no backplane

3 USB 3.2 Gen 1(5Gbps) コネクター (USB 2.0 XCC システム管理対応) (オプション) 注

2 診断パネル
3 外部 LCD コネクター4 USB 3.2 Gen 1 (5Gbps) コネクター (オプション)
5 Mini DisplayPort コネクター6 ラック・ラッチ (右)
7 引き出し式情報タブ8 ラック・ラッチ (左)
9 ドライブ・フィラー

前面コンポーネントの概要​

前面出入力モジュール​

サーバーの前面出入力モジュールには、コントロール、コネクター、および LED があります。前面 I/O モジュールはモデルによって異なります。サーバー・モデルによって、サーバーは以下の前面 I/O モジュールをサポートします。
図 1. USB/MiniDP 搭載の前面 IO モジュール

図 2. 標準前面 I/O モジュール

このモジュールは、2 つの USB コネクター、1 つの MiniDP コネクター、および前面オペレーター・パネルをサポートします。このモジュールは、前面オペレーター・パネルをサポートします。

外部診断ポート​

コネクターは、外部診断ハンドセットに接続するために使用します。機能について詳しくは、「ユーザー・ガイド」または「ハードウェア・メンテナンス・ガイド」の外部診断ハンドセットを参照してください。

前面オペレーター・パネル​

このアセンブリーには、システム・ステータス、ファームウェア・レベル、ネットワーク情報、システムに関するヘルス情報を迅速に取得するために使用できる内蔵 LCD 診断パネルが内蔵されています。パネル機能について詳しくは、前面オペレーター・パネルを参照してください。

ホット・スワップ・ドライブおよびドライブ・ベイ​

サーバーの前面と背面にあるドライブ・ベイは、ホット・スワップ・ドライブまたはホットスワップ非対応の E3.S CXL メモリーモジュール (CMM) 用に設計されています。サーバーに取り付けられているドライブまたは CMM の数は、モデルによって異なります。ドライブを取り付ける場合は、ドライブ・ベイ番号の順序に従ってください。

サーバーの EMI 保全性と放熱性は、すべてのドライブ・ベイがふさがっていることで保護されます。空のドライブ・ベイには、ドライブ・フィラーを取り付ける必要があります。

注

E3.S ドライブまたは CMM を取り付ける場合は、内部ケーブルの配線のサポート対象の E3.S 構成に従ってください。

引き出し式情報タブ​

Lenovo XClarity Controller ネットワーク・アクセス・ラベルは、引き出し式情報タブに貼付されています。デフォルト Lenovo XClarity Controller のホスト名と IPv6 リンク・ローカル・アドレス (LLA) がタブに表示されます。

詳しくは、Lenovo XClarity Controller のネットワーク接続の設定を参照してください。

ラック・ラッチ​

サーバーがラックに取り付けられている場合は、ラックからサーバーを引き出すためにラック・ラッチを使用します。また、ラック・ラッチとねじを使用して、特に振動がある場所でサーバーが滑り出さないようにサーバーをラックに固定できます。詳しくは、ご使用のレール・キットに付属の「ラック取り付けガイド」を参照してください。

USB 3.2 Gen 1 (5Gbps) コネクター​

このコネクターを使用して、USB キーボード、USB マウス、USB ストレージ・デバイスなどの USB 対応デバイスを取り付けることができます。

USB 3.2 Gen 1 (5Gbps) コネクター (USB 2.0 XCC システム管理対応)​

このコネクターは、ホスト OS への通常の USB 3.2 Gen 1 コネクターとして機能します。USB キーボード、USB マウス、USB ストレージデバイスなどの USB 対応デバイスを取り付けるために使用できます。

また、このコネクターは USB 2.0 Lenovo XClarity Controller 管理ポートとしても機能します。Lenovo XClarity Controller への接続は、主に Lenovo XClarity Controller モバイル・アプリを実行する、モバイルデバイスのユーザー向けに意図されています。モバイル・デバイスがこの USB ポートに接続されると、デバイスおよび Lenovo XClarity Controller 上で実行されているモバイル・アプリケーションとの間に USB を介したイーサネット接続が確立されます。

Lenovo XClarity Mobile アプリの使用について詳しくは、Lenovo XClarity Administrator モバイル・アプリ・オンライン・ドキュメント を参照してください。

Mini DisplayPort コネクター​

Mini DisplayPort (略 Mini DP) コネクターは、高性能モニターおよびダイレクト・ドライブ・モニター (ビデオ・コンバーター付き)、または Mini DPコネクターを使用するデバイスを接続するために使用できます。最大ビデオ解像度は、60 Hz で 1920 x 1200 です。
