Vista anteriore
Le viste anteriori variano a in base al modello. A seconda del modello, il server potrebbe avere un aspetto leggermente diverso dalle figure di questa sezione.
Vista anteriore della configurazione a 4 unità da 2,5"
| 1 LED di stato dell'unità | 2 LED di attività dell'unità |
3 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale) Nota | 4 Pannello di diagnostica |
| 5 Connettore LCD esterno | 6 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale) |
| 7 Connettore Mini DisplayPort | 8 Fermo del rack (destro) |
| 9 Scheda informativa estraibile | 10 Elemento di riempimento del vano dell'unità (1) |
| 11 Vani delle unità (4) | 12 Fermo del rack (sinistro) |

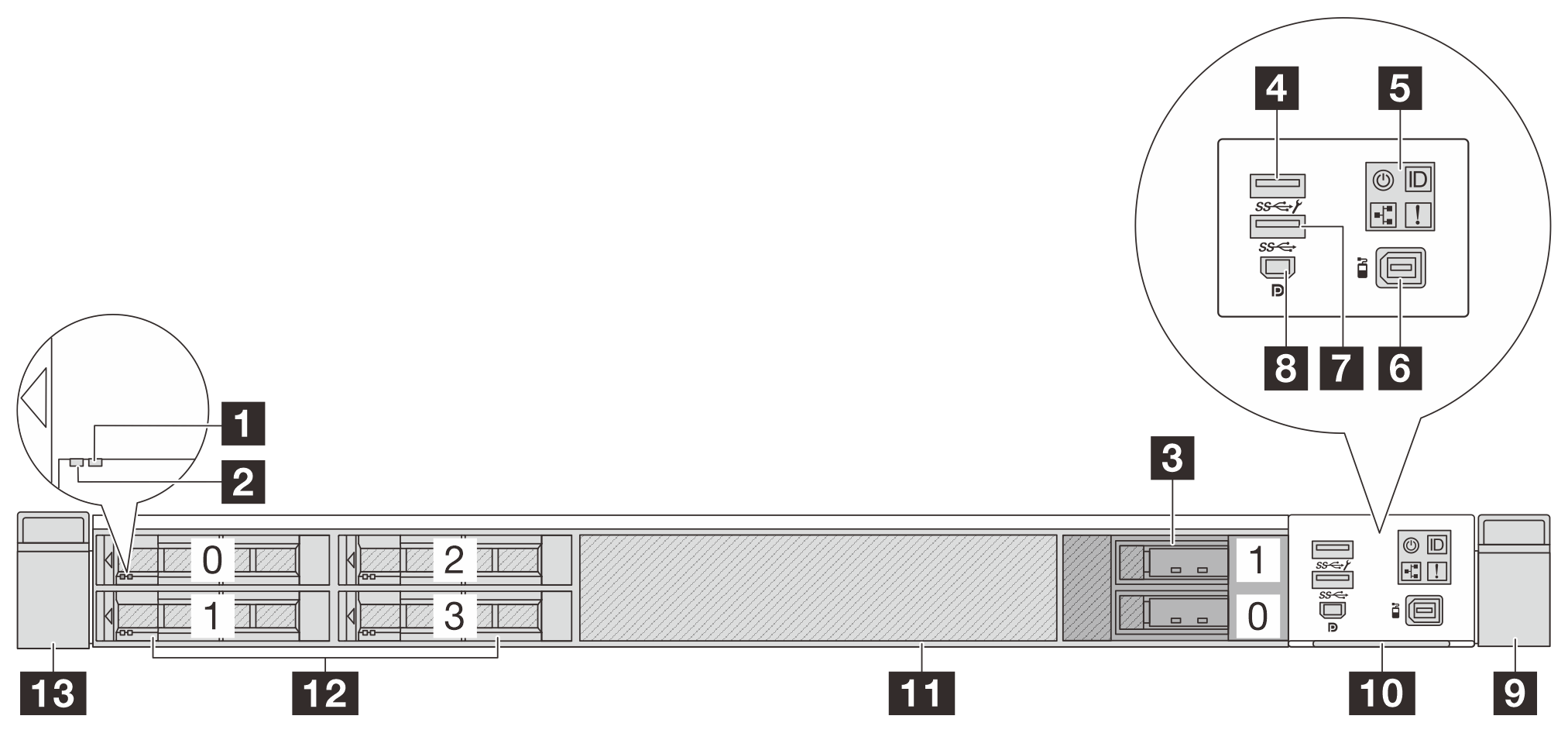

Vista anteriore della configurazione a 4 unità da 2,5" e 2 unità M.2
| 1 LED di stato dell'unità | 2 LED di attività dell'unità |
| 3 Vani delle unità M.2 | 4 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale) Nota |
| 5 Pannello di diagnostica | 6 Connettore LCD esterno |
| 7 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale) | 8 Connettore Mini DisplayPort |
| 9 Fermo del rack (destro) | 10 Scheda informativa estraibile |
| 11 Elemento di riempimento del vano dell'unità (1) | 12 Vani delle unità (4) |
| 13 Fermo del rack (sinistro) |
Vista anteriore della configurazione a 8 unità da 2,5"
| 1 LED di stato dell'unità | 2 LED di attività dell'unità |
| 3 Elemento di riempimento dell'unità (1) | 4 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale)Nota |
| 5 Pannello di diagnostica | 6 Connettore LCD esterno |
| 7 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale) | 8 Connettore Mini DisplayPort |
| 9 Fermo del rack (destro) | 10 Scheda informativa estraibile |
| 11 Vani dell'unità (8) | 12 Fermo del rack (sinistro) |
Vista anteriore della configurazione a 8 unità da 2,5" e 2 unità M.2
| 1 LED di stato dell'unità | 2 LED di attività dell'unità |
| 3 Vani delle unità M.2 | 4 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale)Nota |
| 5 Pannello di diagnostica | 6 Connettore LCD esterno |
| 7 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale) | 8 Connettore Mini DisplayPort |
| 9 Fermo del rack (destro) | 10 Scheda informativa estraibile |
| 11 Vani dell'unità (8) | 12 Fermo del rack (sinistro) |
Vista anteriore della configurazione a 10 unità da 2,5"
| 1 LED di stato dell'unità | 2 LED di attività dell'unità |
3 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale) Nota | 4 Pannello di diagnostica |
| 5 Connettore LCD esterno | 6 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale) |
| 7 Connettore Mini DisplayPort | 8 Fermo del rack (destro) |
| 9 Scheda informativa estraibile | 10 Vani dell'unità (10) |
| 11 Fermo del rack (sinistro) |

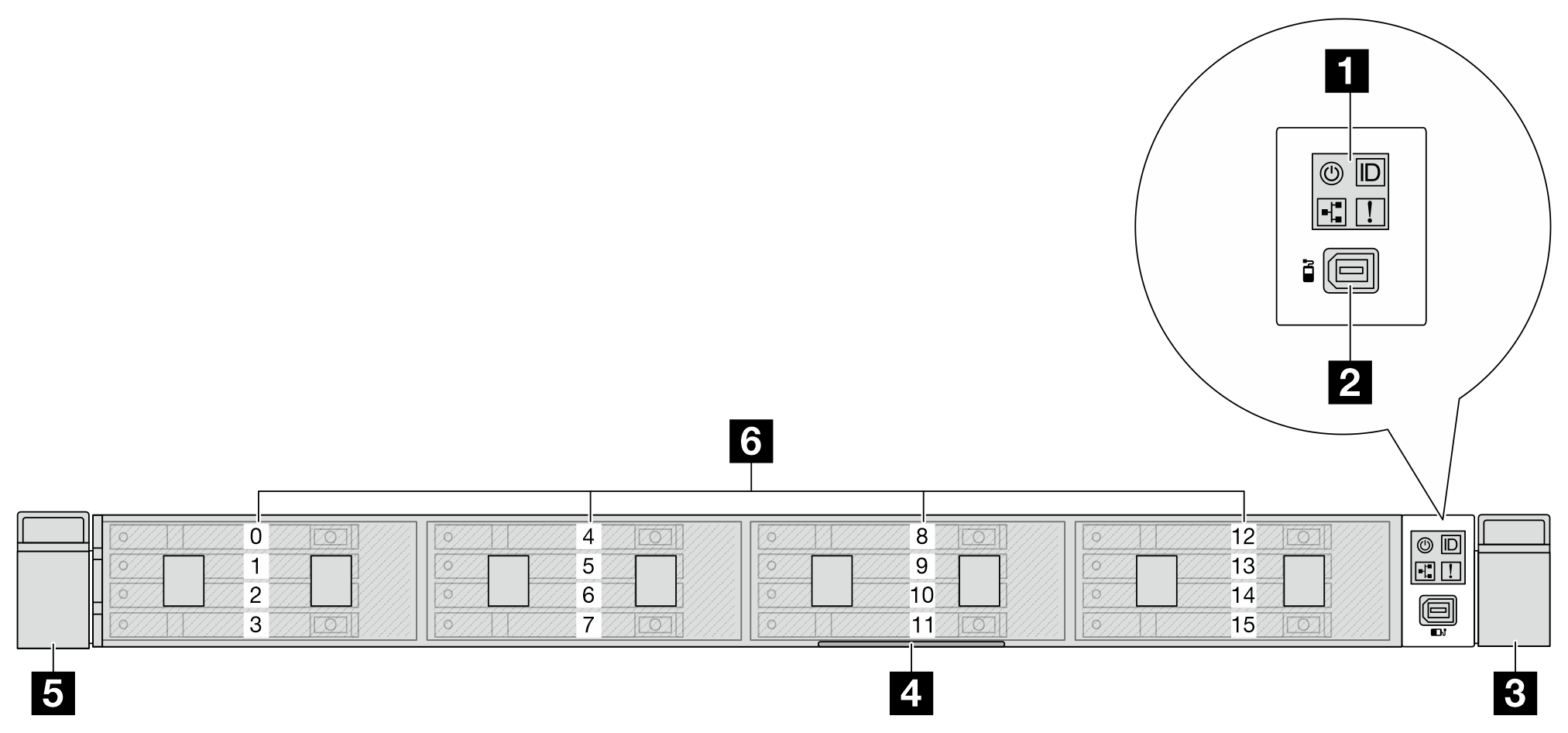

Vista anteriore della configurazione dell'unità E3.S 1T
| 1 Pannello di diagnostica | 2 Connettore LCD esterno |
| 3 Fermo del rack (destro) | 4 Scheda informativa estraibile |
| 5 Fermo del rack (sinistro) | 6 Vani delle unità |

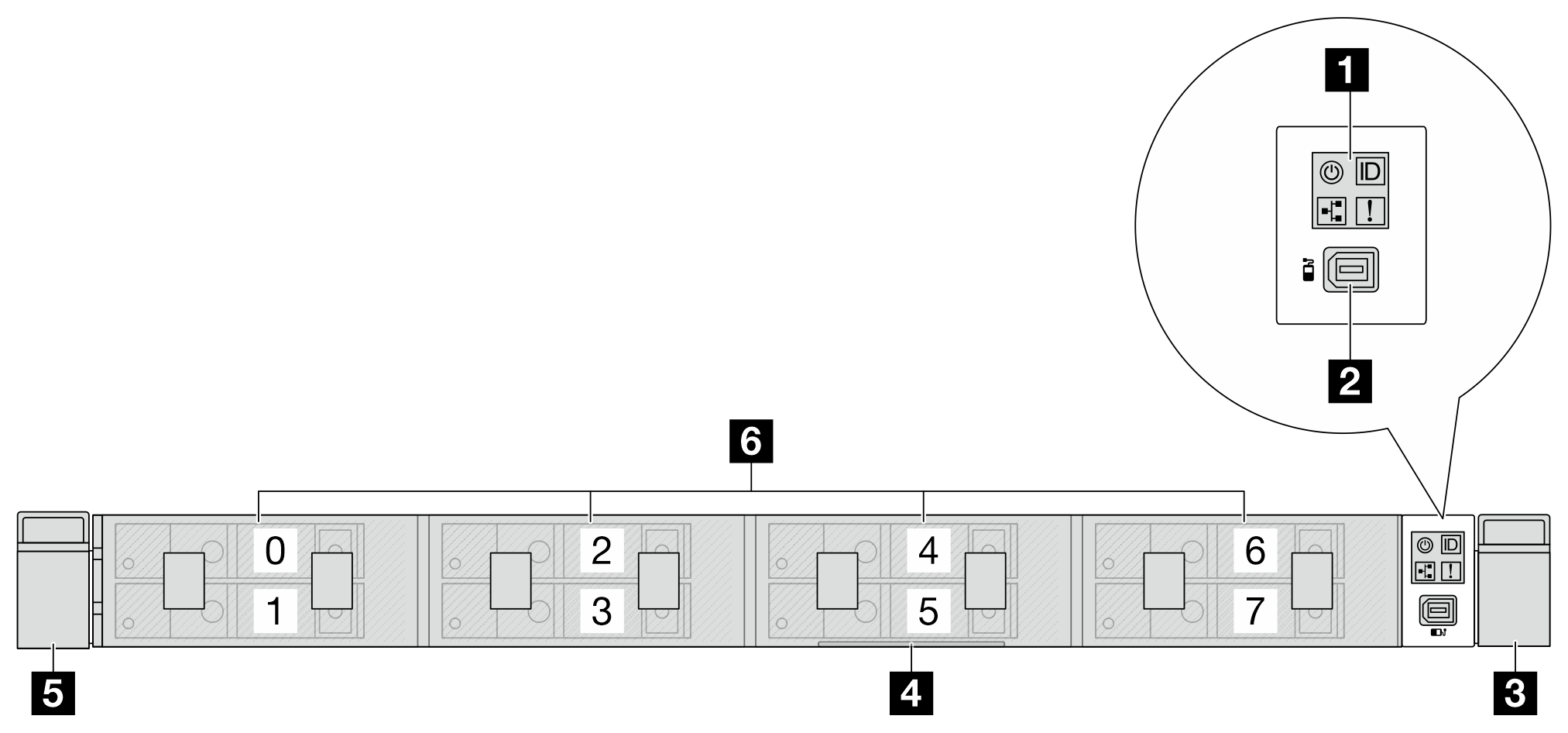

Vista anteriore della configurazione delle unità E3.S 2T
| 1 Pannello di diagnostica | 2 Connettore LCD esterno |
| 3 Fermo del rack (destro) | 4 Scheda informativa estraibile |
| 5 Fermo del rack (sinistro) | 6 Vani delle unità |

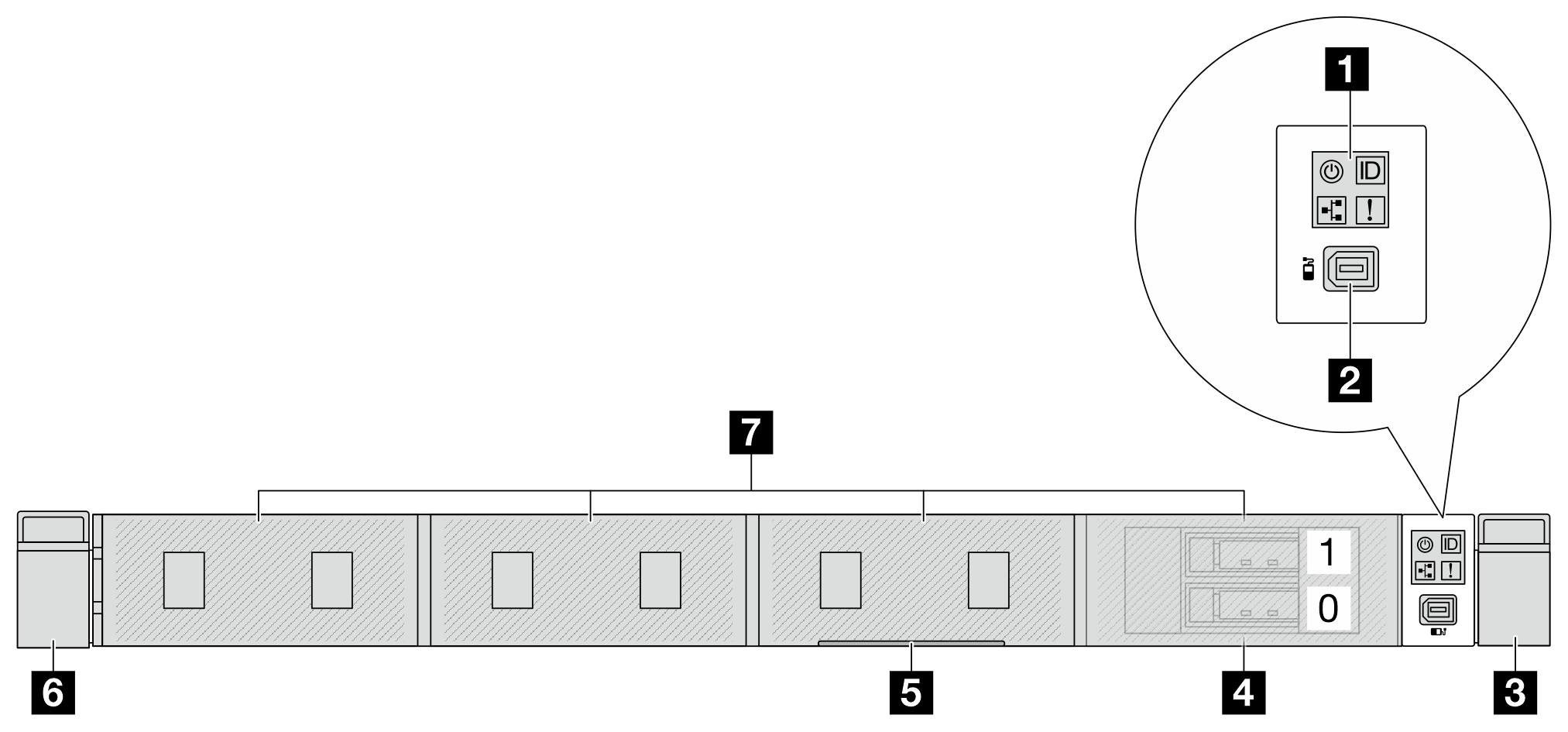

Vista anteriore della configurazione delle unità E3.S 1T/2T e M.2
| 1 Pannello di diagnostica | 2 Connettore LCD esterno |
| 3 Fermo del rack (destro) | 4 Vani delle unità M.2 |
| 5 Scheda informativa estraibile | 6 Fermo del rack (sinistro) |
| 7 Vani delle unità |
Vista anteriore della configurazione senza backplane
3 Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema XCC USB 2.0 (opzionale) Nota | 2 Pannello di diagnostica |
| 3 Connettore LCD esterno | 4 Connettore USB 3.2 Gen 1 (5 Gbps) (opzionale) |
| 5 Connettore Mini DisplayPort | 6 Fermo del rack (destro) |
| 7 Scheda informativa estraibile | 8 Fermo del rack (sinistro) |
| 9 Elementi di riempimento dell'unità |
Panoramica dei componenti anteriori
Modulo I/O anteriore
Figura 1. Modulo FIO con USB/MiniDP  | Figura 2. Modulo FIO standard  |
| Il modulo supporta due connettori USB, un connettore MiniDP e un pannello anteriore dell'operatore. | Il modulo supporta un pannello anteriore dell'operatore. |
Porta di diagnostica esterna
Il connettore è per il collegamento di un ricevitore di diagnostica esterno. Per ulteriori informazioni sulle relative funzioni, vedere Ricevitore di diagnostica esterno
nella Guida per l'utente o nella Guida alla manutenzione hardware.
Pannello anteriore dell'operatore
L'assieme è fornito con un pannello di diagnostica LCD integrato che può essere utilizzato per ottenere rapidamente lo stato del sistema, i livelli di firmware, le informazioni sulla rete e le informazioni sull'integrità del sistema. Per ulteriori informazioni sulle funzioni del pannello, vedere Pannello anteriore dell'operatore.
Unità hot-swap e vani dell'unità
I vani dell'unità sulla parte anteriore e posteriore del server sono progettati per unità hot-swap o per moduli di memoria CXL (CMM) E3.S non-hot-swap. Il numero di unità o CMM installate nel server varia a seconda del modello. Quando si installano le unità, seguire l'ordine dei numeri dei vani dell'unità.
L'integrità EMI e il raffreddamento del server vengono protetti occupando tutti i vani. I vani dell'unità liberi devono essere occupati da elementi di riempimento dell'unità.
Quando si installano unità E3.S o moduli CMM, seguire le configurazioni E3.S supportate descritte nella Instradamento dei cavi interni.
Scheda informativa estraibile
L'etichetta di accesso alla rete di Lenovo XClarity Controller è situata sulla scheda informativa estraibile. Il nome host e l'indirizzo locale del collegamento IPv6 (LLA) predefiniti di Lenovo XClarity Controller si trovano sull'etichetta.
Per ulteriori informazioni, vedere Impostazione della connessione di rete per Lenovo XClarity Controller.
Fermi del rack
Se il server è installato in un rack, è possibile utilizzare i fermi del rack per estrarre il server dal rack facendolo scorrere. È anche possibile utilizzare i fermi e le viti del rack per fissare il server al rack in modo che non possa scivolare verso l'esterno, in particolare in aree soggette a vibrazioni. Per ulteriori informazioni, fare riferimento alla Guida all'installazione del rack fornita con il kit di binari.
Connettori USB 3.2 Gen 1 (5 Gbps)
Il connettore può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.
Connettore USB 3.2 Gen 1 (5 Gbps) con gestione del sistema USB 2.0 XCC
Il connettore può funzionare come un normale connettore USB 3.2 Gen 1 per il sistema operativo host. Può essere utilizzato per collegare un dispositivo compatibile con USB, come una tastiera USB, un mouse USB o un dispositivo di storage USB.
Inoltre, il connettore può funzionare come porta di gestione USB 2.0 Lenovo XClarity Controller. Il collegamento a Lenovo XClarity Controller è destinato principalmente agli utenti con un dispositivo mobile su cui è in esecuzione l'applicazione Lenovo XClarity Controller. Quando un dispositivo mobile è collegato a questa porta USB, viene stabilita una connessione Ethernet su USB tra l'applicazione mobile in esecuzione sul dispositivo e Lenovo XClarity Controller.
Per informazioni dettagliate sull'utilizzo dell'app Lenovo XClarity Mobile, fare riferimento a Documentazione online dell'app Lenovo XClarity Administrator Mobile.
Connettore Mini DisplayPort
Il connettore Mini DisplayPort, anche abbreviato in Mini DP, può essere utilizzato per collegare un monitor ad alte prestazioni, un monitor ad azionamento diretto con un convertitore video o altri dispositivi che utilizzano un connettore Mini DP. La risoluzione video massima è 1.920 x 1.200 a 60 Hz.
