앞면
앞면은 모델에 따라 다릅니다. 모델에 따라 서버가 이 항목의 그림과 다소 차이가 있을 수 있습니다.
4 x 2.5인치 드라이브 구성의 앞면 보기
| 1 드라이브 상태 LED | 2 드라이브 활동 LED |
3 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함)(옵션) 참고 | 4 진단 패널 |
| 5 외부 LCD 커넥터 | 6 USB 3.2 Gen 1(5Gbps) 커넥터(선택 사항) |
| 7 Mini DisplayPort 커넥터 | 8 랙 래치(오른쪽) |
| 9 탈착식 정보 탭 | 10 드라이브 베이 필러(1) |
| 11 드라이브 베이(4) | 12 랙 래치(왼쪽) |

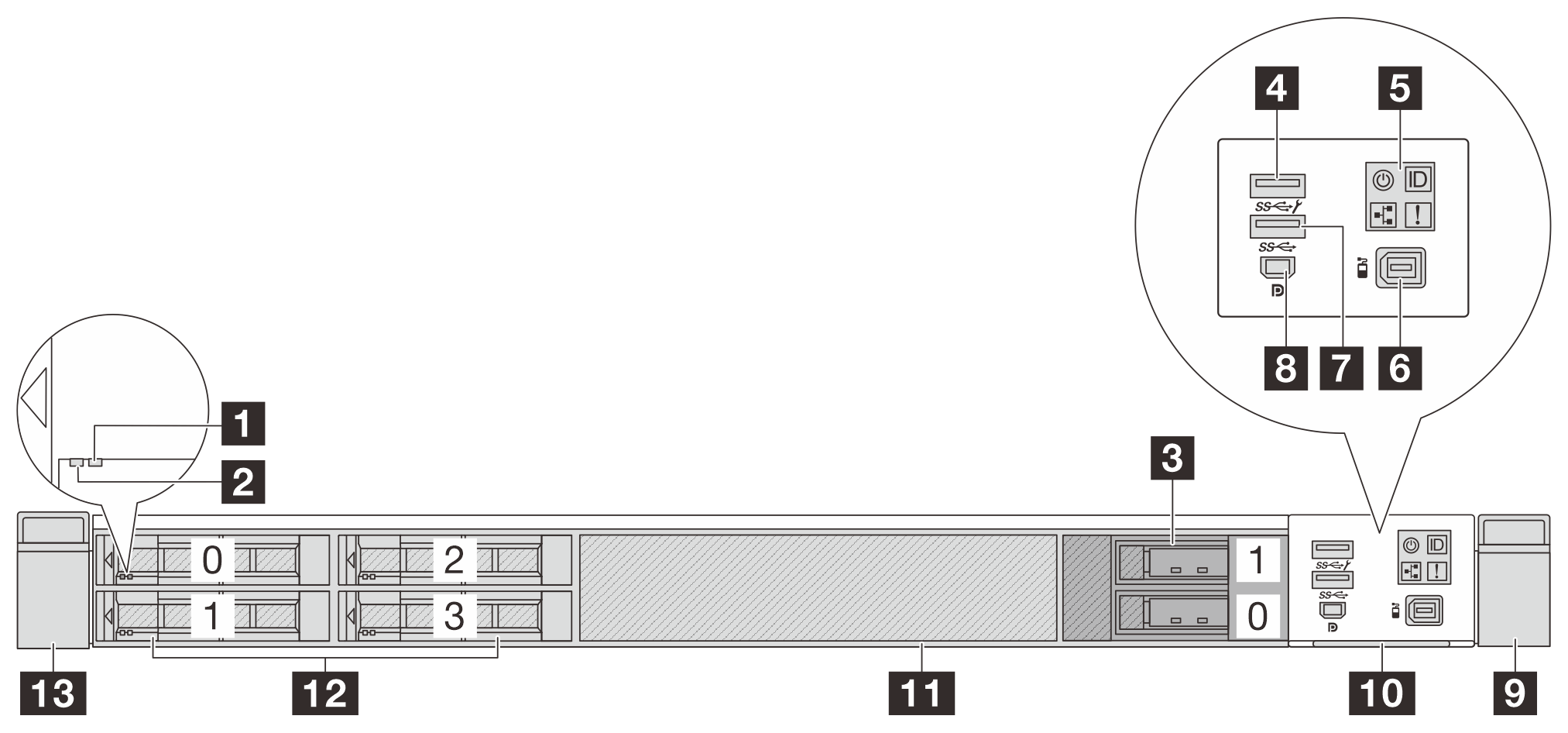

4 x 2.5인치 드라이브 및 2 x M.2 드라이브 구성의 앞면 보기
| 1 드라이브 상태 LED | 2 드라이브 활동 LED |
| 3 M.2 드라이브 베이 | 4 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함)(옵션) 참고 |
| 5 진단 패널 | 6 외부 LCD 커넥터 |
| 7 USB 3.2 Gen 1(5Gbps) 커넥터(선택 사항) | 8 Mini DisplayPort 커넥터 |
| 9 랙 래치(오른쪽) | 10 탈착식 정보 탭 |
| 11 드라이브 베이 필러(1) | 12 드라이브 베이(4) |
| 13 랙 래치(왼쪽) |
8 x 2.5인치 드라이브 구성의 앞면 보기
| 1 드라이브 상태 LED | 2 드라이브 활동 LED |
| 3 드라이브 필러(1) | 4 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함)(옵션)참고 |
| 5 진단 패널 | 6 외부 LCD 커넥터 |
| 7 USB 3.2 Gen 1(5Gbps) 커넥터(선택 사항) | 8 Mini DisplayPort 커넥터 |
| 9 랙 래치(오른쪽) | 10 탈착식 정보 탭 |
| 11 드라이브 베이(8) | 12 랙 래치(왼쪽) |
8 x 2.5인치 및 2 x M.2 드라이브 구성의 앞면 보기
| 1 드라이브 상태 LED | 2 드라이브 활동 LED |
| 3 M.2 드라이브 베이 | 4 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함)(옵션)참고 |
| 5 진단 패널 | 6 외부 LCD 커넥터 |
| 7 USB 3.2 Gen 1(5Gbps) 커넥터(선택 사항) | 8 Mini DisplayPort 커넥터 |
| 9 랙 래치(오른쪽) | 10 탈착식 정보 탭 |
| 11 드라이브 베이(8) | 12 랙 래치(왼쪽) |
10 x 2.5인치 드라이브 구성의 앞면 보기
| 1 드라이브 상태 LED | 2 드라이브 활동 LED |
3 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함)(옵션) 참고 | 4 진단 패널 |
| 5 외부 LCD 커넥터 | 6 USB 3.2 Gen 1(5Gbps) 커넥터(선택 사항) |
| 7 Mini DisplayPort 커넥터 | 8 랙 래치(오른쪽) |
| 9 탈착식 정보 탭 | 10 드라이브 베이(10) |
| 11 랙 래치(왼쪽) |

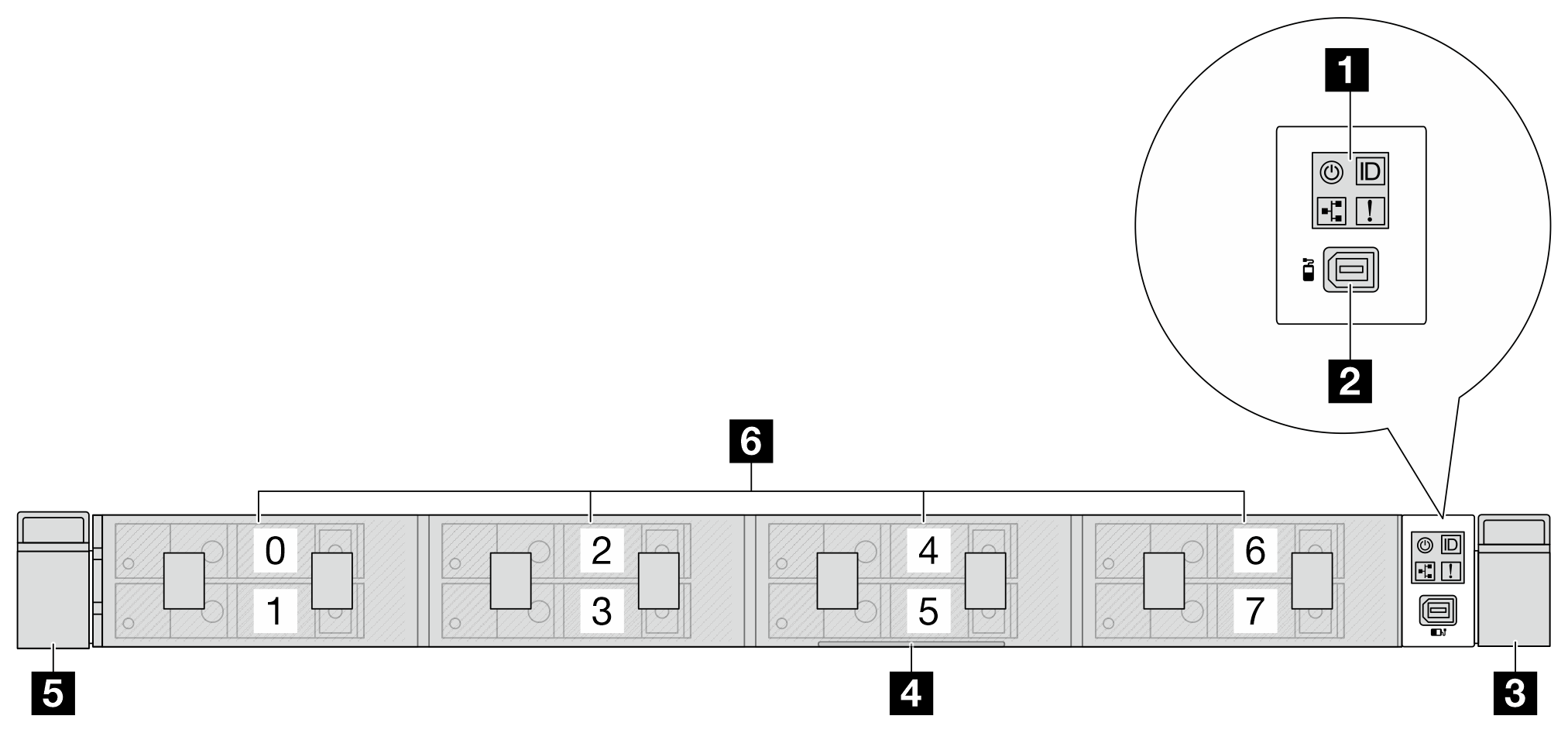

1T E3.S 드라이브 구성의 앞면 보기
| 1 진단 패널 | 2 외부 LCD 커넥터 |
| 3 랙 래치(오른쪽) | 4 탈착식 정보 탭 |
| 5 랙 래치(왼쪽) | 6 드라이브 베이 |

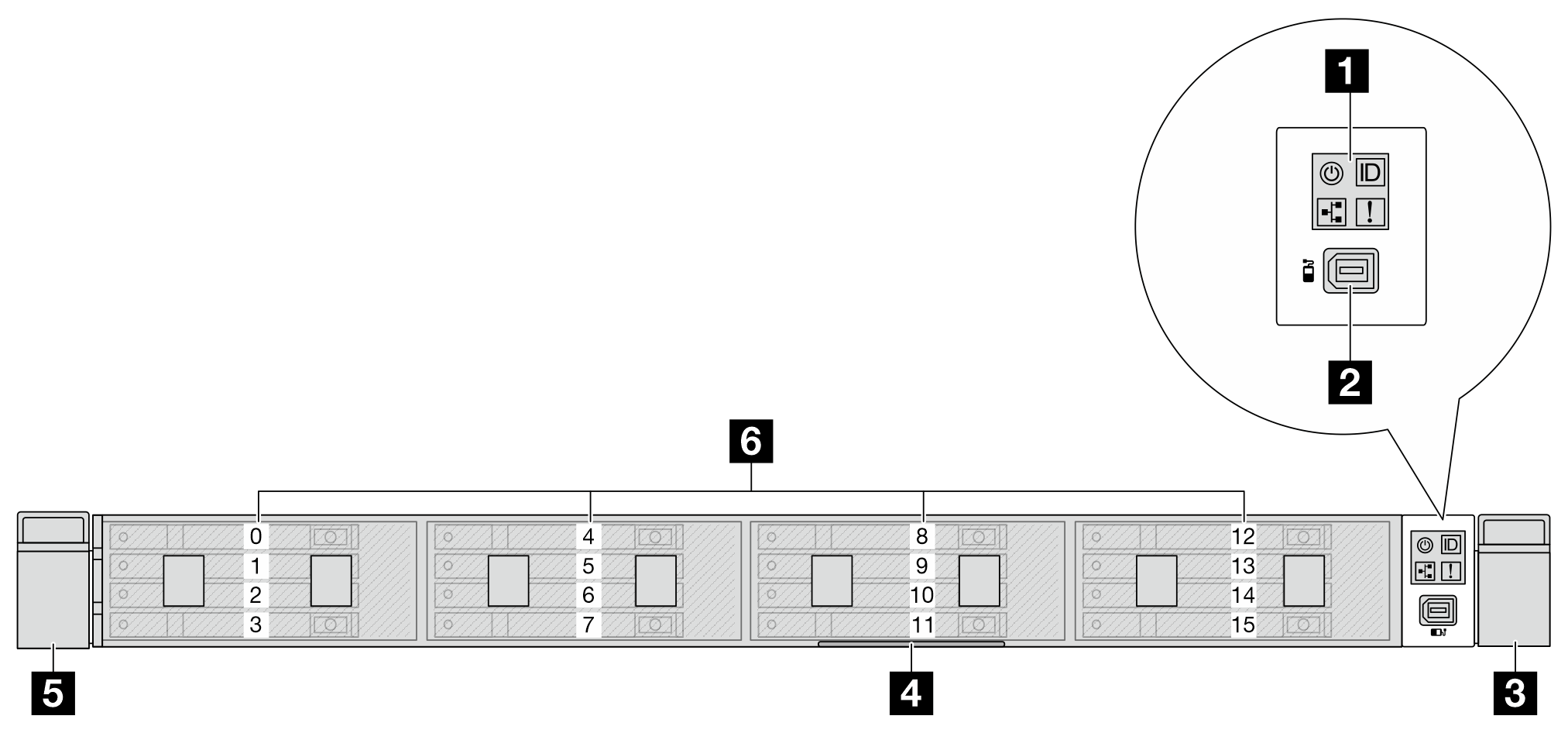

2T E3.S 드라이브 구성의 앞면 보기
| 1 진단 패널 | 2 외부 LCD 커넥터 |
| 3 랙 래치(오른쪽) | 4 탈착식 정보 탭 |
| 5 랙 래치(왼쪽) | 6 드라이브 베이 |

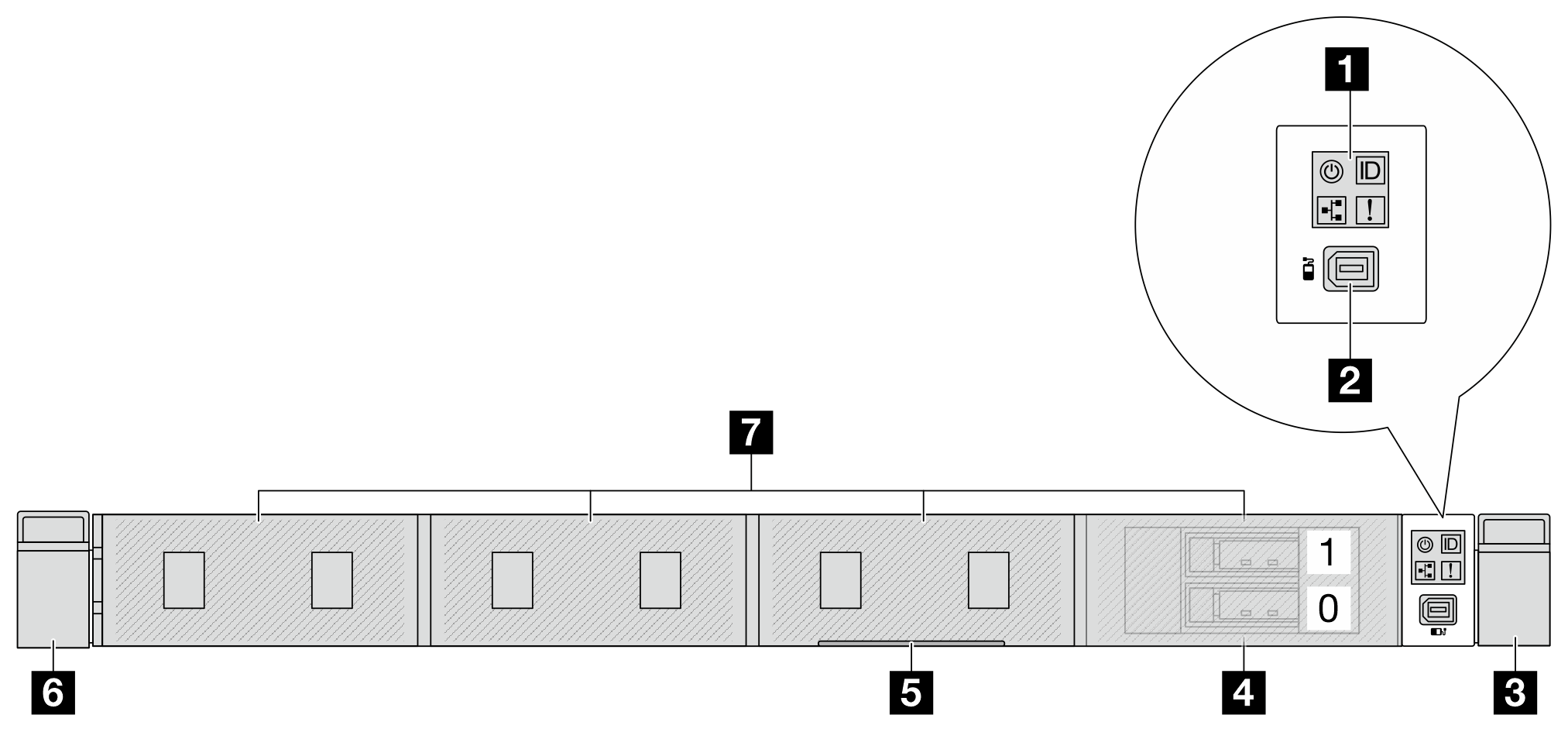

1T/2T E3.S 및 M.2 드라이브 구성의 앞면 보기
| 1 진단 패널 | 2 외부 LCD 커넥터 |
| 3 랙 래치(오른쪽) | 4 M.2 드라이브 베이 |
| 5 탈착식 정보 탭 | 6 랙 래치(왼쪽) |
| 7 드라이브 베이 |
백플레인 구성이 없는 앞면 보기
3 USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함)(옵션) 참고 | 2 진단 패널 |
| 3 외부 LCD 커넥터 | 4 USB 3.2 Gen 1(5Gbps) 커넥터(선택 사항) |
| 5 Mini DisplayPort 커넥터 | 6 랙 래치(오른쪽) |
| 7 탈착식 정보 탭 | 8 랙 래치(왼쪽) |
| 9 드라이브 필러 |
앞면 구성 요소 개요
앞면 I/O 모듈
그림 1. FIO 모듈(USB/MiniDP 포함)  | 그림 2. 표준 FIO 모듈  |
| 이 모듈은 USB 커넥터 2개, MiniDP 커넥터 1개 및 앞면 오퍼레이터 패널을 지원합니다. | 이 모듈은 앞면 오퍼레이터 패널을 지원합니다. |
외부 진단 포트
커넥터는 외부 진단 핸드셋을 연결하기 위한 것입니다. 해당 기능에 대한 자세한 내용은 사용 설명서의 외부 진단 핸드셋
또는 하드웨어 유지 관리 설명서를 참조하십시오.
앞면 오퍼레이터 패널
이 어셈블리에는 시스템 상태, 펌웨어 수준, 네트워크 정보 및 시스템의 상태 정보를 신속하게 얻을 수 있는 통합 LCD 진단 패널이 있습니다. 패널 기능에 대한 자세한 내용은 앞면 오퍼레이터 패널의 내용을 참조하십시오.
핫 스왑 드라이브 및 드라이브 베이
서버 앞면과 뒷면의 드라이브 베이는 핫 스왑 드라이브 또는 비 핫 스왑 E3.S CXL 메모리 모듈(CMM)을 위해 설계되었습니다. 서버에 설치된 드라이브 또는 CMM의 수는 모델에 따라 다릅니다. 드라이브를 설치할 때 드라이브 베이 번호 순서대로 설치하십시오.
모든 드라이브 베이를 차폐물로 채워 서버의 EMI 무결성 및 냉각 조건을 보호하십시오. 비어 있는 드라이브 베이는 드라이브 필러로 채워야 합니다.
E3.S 드라이브 또는 CMM을 설치할 때는 내장 케이블 배선의 지원되는 E3.S 구성을 따르십시오.
탈착식 정보 탭
Lenovo XClarity Controller 네트워크 액세스 레이블은 풀아웃 정보 탭에 첨부되었습니다. 기본 Lenovo XClarity Controller 호스트 이름 및 IPv6 링크 로컬 주소(LLA)가 탭에 제공됩니다.
자세한 정보는 Lenovo XClarity Controller에 대한 네트워크 연결 설정다음에서 참조하십시오.
랙 래치
서버가 랙에 설치되어 있는 경우 랙 래치를 사용하여 랙에서 서버를 꺼낼 수 있습니다. 특히 진동이 발생하기 쉬운 지역에서 서버가 밀려 나오지 않도록 랙 래치와 나사를 사용하여 랙에 서버를 고정할 수도 있습니다. 자세한 정보는 레일 키트와 함께 제공되는 랙 설치 안내서를 참조하십시오.
USB 3.2 Gen 1(5Gbps) 커넥터
커넥터를 사용하여 USB 키보드, USB 마우스 또는 USB 스토리지 장치와 같은 USB 호환 장치를 연결할 수 있습니다.
USB 3.2 Gen 1(5Gbps) 커넥터(USB 2.0 XCC 시스템 관리 포함)
커넥터는 호스트 OS에 대한 일반 USB 3.2 Gen 1 커넥터로 작동할 수 있습니다. USB 키보드, USB 마우스 또는 USB 스토리지 장치와 같은 USB 호환 장치를 연결하는 데 사용할 수 있습니다.
또한 커넥터는 USB 2.0 Lenovo XClarity Controller 관리 포트로 작동할 수 있습니다. Lenovo XClarity Controller에 대한 연결은 주로 Lenovo XClarity Controller 모바일 응용 프로그램을 실행하는 모바일 장치를 이용하는 사용자를 대상으로 합니다. 모바일 장치가 이 USB 포트에 연결되면 장치에서 실행중인 모바일 응용 프로그램과 Lenovo XClarity Controller 간에 USB를 통한 이더넷 연결이 설정됩니다.
Lenovo XClarity Mobile 앱 사용에 대한 자세한 정보는 Lenovo XClarity Administrator 모바일 앱 온라인 설명서의 내용을 참조하십시오.
Mini DisplayPort 커넥터
Mini DisplayPort(줄여서 Mini DP라고 함) 커넥터는 고성능 모니터와 비디오 컨버터가 있는 직접 구동 모니터, 또는 Mini DP 커넥터를 사용하는 장치를 연결하는 데 사용할 수 있습니다. 최대 비디오 해상도는 1920 x 1200(60Hz)입니다.
