前视图

前视图因型号而异。根据型号的不同，服务器可能与本主题中的插图略有不同。

请参阅下方不同服务器型号的前视图：

4 x 2.5 英寸硬盘配置的前视图​


Front view of 4 x 2.5-inch drive configuration
1 硬盘状态 LED2 硬盘活动 LED

3 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）注

4 诊断面板
5 外部 LCD 接口6 USB 3.2 Gen 1（5 Gbps）接口（可选）
7 Mini DisplayPort 接口8 机架滑锁（右）
9 抽取式信息卡10 硬盘插槽填充件（1 个）
11 硬盘插槽（4 个）12 机架滑锁（左）
注
有关各组件的更多信息，请参阅正面组件概述。

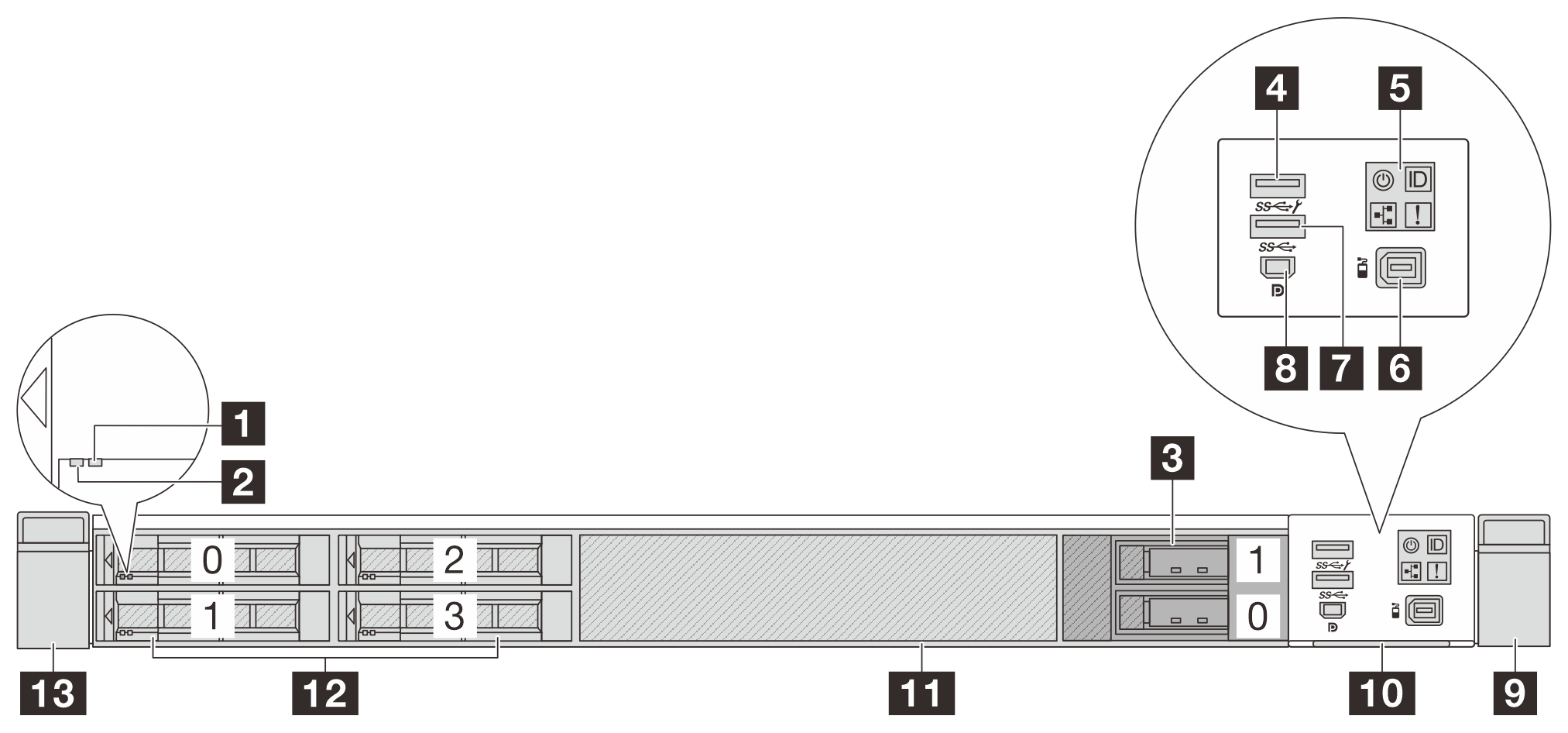

4 x 2.5 英寸硬盘和 2 x M.2 硬盘配置的前视图​


Front view of 4 x 2.5-inch drive and 2 x M.2 drive configuration
1 硬盘状态 LED2 硬盘活动 LED
3 M.2 硬盘插槽

4 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）注

5 诊断面板6 外部 LCD 接口
7 USB 3.2 Gen 1（5 Gbps）接口（可选）8 Mini DisplayPort 接口
9 机架滑锁（右）10 抽取式信息卡
11 硬盘插槽填充件（1 个）12 硬盘插槽（4 个）
13 机架滑锁（左）
注
有关各组件的更多信息，请参阅正面组件概述。

8 x 2.5 英寸硬盘配置的前视图​


Front view of 8 x 2.5-inch drive configuration
1 硬盘状态 LED2 硬盘活动 LED
3 硬盘填充件（1 个）

4 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）注

5 诊断面板6 外部 LCD 接口
7 USB 3.2 Gen 1（5 Gbps）接口（可选）8 Mini DisplayPort 接口
9 机架滑锁（右）10 抽取式信息卡
11 硬盘插槽（8 个）12 机架滑锁（左）
注
有关各组件的更多信息，请参阅正面组件概述。

8 x 2.5 英寸和 2 x M.2 硬盘配置的前视图​


Front view of 8 x 2.5-inch and 2 x M.2 drive configuration
1 硬盘状态 LED2 硬盘活动 LED
3 M.2 硬盘插槽

4 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）注

5 诊断面板6 外部 LCD 接口
7 USB 3.2 Gen 1（5 Gbps）接口（可选）8 Mini DisplayPort 接口
9 机架滑锁（右）10 抽取式信息卡
11 硬盘插槽（8 个）12 机架滑锁（左）
注
有关各组件的更多信息，请参阅正面组件概述。

10 x 2.5 英寸硬盘配置的前视图​


Front view of 10 x 2.5-inch drive configuration
1 硬盘状态 LED2 硬盘活动 LED

3 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）注

4 诊断面板
5 外部 LCD 接口6 USB 3.2 Gen 1（5 Gbps）接口（可选）
7 Mini DisplayPort 接口8 机架滑锁（右）
9 抽取式信息卡10 硬盘插槽（10 个）
11 机架滑锁（左）
注
有关各组件的更多信息，请参阅正面组件概述。

1T E3.S 硬盘配置的前视图​


Front view of 1T E3.S drive configuration
1 诊断面板2 外部 LCD 接口
3 机架滑锁（右）4 抽取式信息卡
5 机架滑锁（左）6 硬盘插槽

2T E3.S 硬盘配置的前视图​


Front view of 2T E3.S drive configuration
1 诊断面板2 外部 LCD 接口
3 机架滑锁（右）4 抽取式信息卡
5 机架滑锁（左）6 硬盘插槽

1T/2T E3.S 和 M.2 硬盘配置的前视图​


Front view of 1T/2T E3.S and M.2 drive configuration
1 诊断面板2 外部 LCD 接口
3 机架滑锁（右）4 M.2 硬盘插槽
5 抽取式信息卡6 机架滑锁（左）
7 硬盘插槽

无背板配置的前视图​


Front view of server model with no backplane

3 具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（可选）注

2 诊断面板
3 外部 LCD 接口4 USB 3.2 Gen 1（5 Gbps）接口（可选）
5 Mini DisplayPort 接口6 机架滑锁（右）
7 抽取式信息卡8 机架滑锁（左）
9 硬盘填充件

正面组件概述​

正面 I/O 模块​

服务器的正面 I/O 模块包括控制按钮、接口和 LED。正面 I/O 模块因型号而异。根据服务器型号的不同，服务器支持以下正面 I/O 模块。
图 1. 带 USB/MiniDP 的 FIO 模块

图 2. 标准 FIO 模块

该模块支持两个 USB 接口、一个 MiniDP 接口和一个正面操作员面板。该模块支持正面操作员面板。

外部诊断端口​

此端口用于连接外部诊断手持设备。有关端口功能的更多信息，请参阅《用户指南》或《硬件维护指南》中的外部诊断手持设备。

正面操作员面板​

该组合件集成了 LCD 诊断面板，可用于快速获取系统状态、固件级别、网络信息和系统运行状况信息。有关面板功能的更多信息，请参阅正面操作员面板。

热插拔硬盘和硬盘插槽​

服务器正面和背面的硬盘插槽专为热插拔硬盘或非热插拔 E3.S CXL 内存条（CMM）而设计。服务器中安装的硬盘或 CMM 数量因型号而异。安装硬盘时，按照硬盘插槽编号的顺序进行操作。

通过占用所有硬盘插槽，可以保障服务器的 EMI 完整性和散热。空置的硬盘插槽中必须安装硬盘填充件。

注

安装 E3.S 硬盘或 CMM 时，请遵循内部线缆布放中支持的 E3.S 配置。

抽取式信息卡​

Lenovo XClarity Controller 网络访问标签贴在抽取式信息卡上。标签上提供了默认 Lenovo XClarity Controller 主机名和 IPv6 链路本地地址（LLA）。

如需更多信息，请参阅为 Lenovo XClarity Controller 设置网络连接。

机架滑锁​

如果服务器安装在机架中，可使用机架滑锁帮助您将服务器从机架中滑出。还可使用机架滑锁和螺钉将服务器固定在机架中，使服务器无法滑出，这在容易出现震动的地区尤其有用。如需更多信息，请参阅导轨套件附带的《机架安装指南》。

USB 3.2 Gen 1（5 Gbps）接口​

此接口可用于连接 USB 兼容设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口​

此接口可以在主机操作系统中作为常规 USB 3.2 Gen 1 接口，在这种情况下可用于连接支持 USB 的设备，例如 USB 键盘、USB 鼠标或 USB 存储设备。

此外，此接口还可用作 USB 2.0 Lenovo XClarity Controller 管理端口。连接到 Lenovo XClarity Controller 主要是为了让拥有移动设备的用户运行 Lenovo XClarity 移动应用程序。移动设备连接到此 USB 端口时，该设备上运行的移动应用程序与 Lenovo XClarity Controller 间将建立 Ethernet over USB 连接。

有关使用 Lenovo XClarity Mobile 应用程序的详细信息，请参阅 Lenovo XClarity Administrator Mobile 应用程序在线文档。

Mini DisplayPort 接口​

Mini DisplayPort（缩写为 Mini DP）接口可用于将高性能显示器和直接驱动显示器与视频转换器或使用 Mini DP 接口的设备连接。最大视频分辨率为 1920 x 1200 @ 60 Hz。
