Vista frontal

Las vistas frontales varían según el modelo. Según el modelo, el aspecto del servidor puede ser levemente diferente a las ilustraciones de este tema.

Modelo de servidor con cuatro bahías de unidad de 2,5”


Front view of server model with four 2.5-inch drive bays

Tabla 1. Componentes en la parte frontal del servidor
Referencia de ilustraciónReferencia de ilustración
1 LED de estado de unidad2 LED de actividad de la unidad
3 Un conector USB 3.2 Gen 1 (5 Gbps)4 Panel de diagnóstico
5 Conector LCD externo6 Conector USB 3.2 Gen 1 (5 Gbps)
7 Conector de Mini DisplayPort8 Pestillo del bastidor (derecho)
9 Pestaña de información extraíble10 Relleno de la bahía de unidad (1)
11 Bahías de unidad (4)12 Pestillo del bastidor (izquierdo)
Nota
Para obtener más información cada componente, consulte Visión general de los componentes frontales.

Modelo de servidor con cuatro bahías para unidades de 2,5 pulgadas y un conjunto de expansión frontal


Front view of server model with four 2.5-inch drive bays

Tabla 2. Componentes en la parte frontal del servidor
Referencia de ilustraciónReferencia de ilustración
1 LED de estado de unidad2 LED de actividad de la unidad
3 Conjunto de expansión frontal de bajo perfil4 Conjunto de expansión frontal de altura completa
5 Un conector USB 3.2 Gen 1 (5 Gbps)6 Panel de diagnóstico
7 Conector LCD externo8 Un conector USB 3.2 Gen 1 (5 Gbps)
9 Conector de Mini DisplayPort10 Pestillo del bastidor (derecho)
11 Pestaña de información extraíble12 Módulo de OCP frontal
13 Bahías de unidad (4)14 Pestillo del bastidor (izquierdo)
Nota
Para obtener más información cada componente, consulte Visión general de los componentes frontales.

Modelo de servidor con ocho bahías de unidad de 2,5”


Front view of server model with eight 2.5-inch drive bays

Tabla 3. Componentes en la parte frontal del servidor
Referencia de ilustraciónReferencia de ilustración
1 LED de estado de unidad2 LED de actividad de la unidad
3 Relleno de unidad (1)4 Un conector USB 3.2 Gen 1 (5 Gbps)
5 Panel de diagnóstico6 Conector LCD externo
7 Conector USB 3.2 Gen 1 (5 Gbps)8 Conector de Mini DisplayPort
9 Pestillo del bastidor (derecho)10 Pestaña de información extraíble
11 Bahías de unidad (8)12 Pestillo del bastidor (izquierdo)
Nota
Para obtener más información cada componente, consulte Visión general de los componentes frontales.

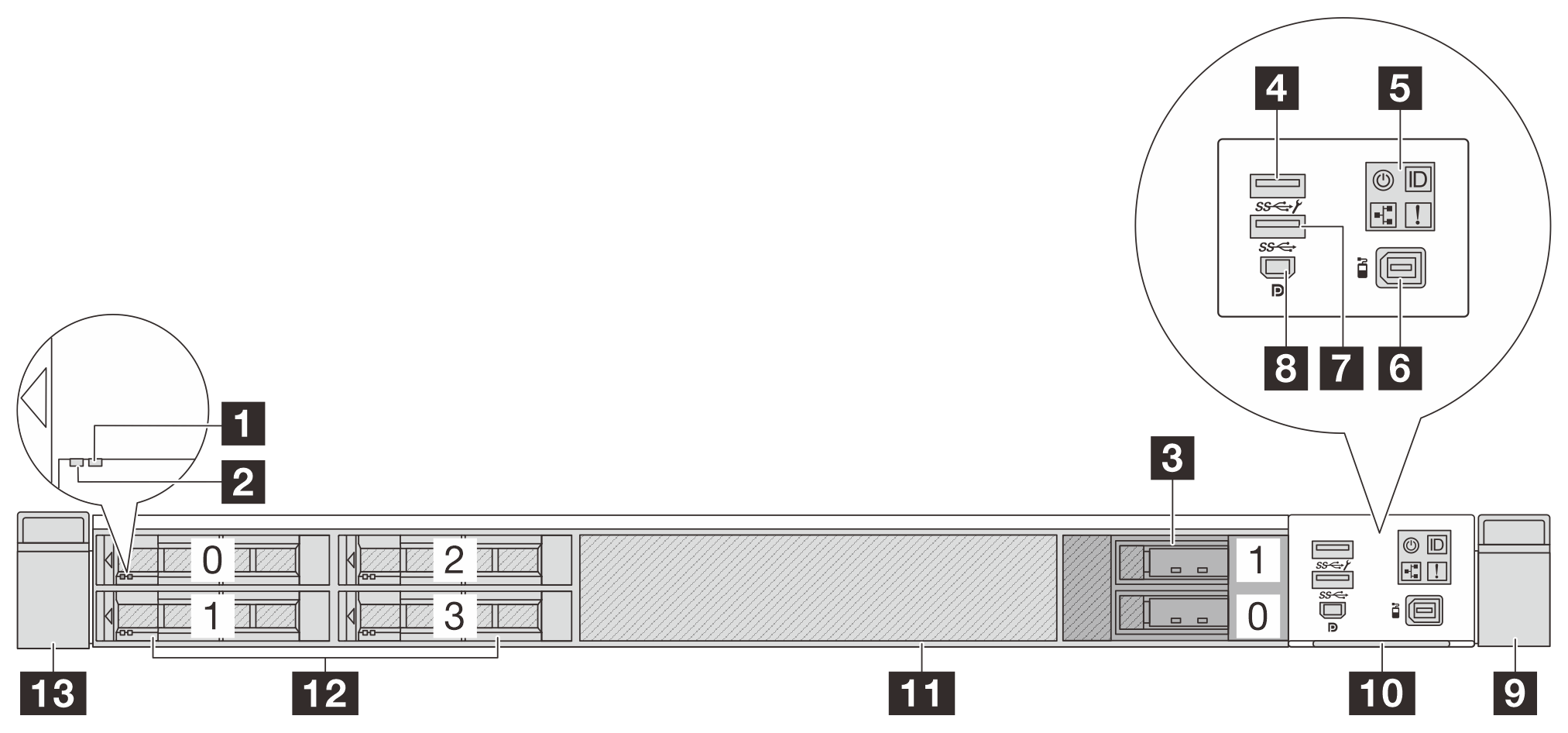

Modelo de servidor con diez bahías de unidad de 2,5”


Front view of server model with ten 2.5-inch drive bays

Tabla 4. Componentes en la parte frontal del servidor
Referencia de ilustraciónReferencia de ilustración
1 LED de estado de unidad2 LED de actividad de la unidad
3 Panel de diagnóstico4 Un conector USB 3.2 Gen 1 (5 Gbps)
5 Conector LCD externo6 Conector USB 3.2 Gen 1 (5 Gbps)
7 Conector de Mini DisplayPort8 Pestillo del bastidor (derecho)
9 Pestaña de información extraíble10 Bahías de unidad (10)
11 Pestillo del bastidor (izquierdo)
Nota
Para obtener más información cada componente, consulte Visión general de los componentes frontales.

Visión general de los componentes frontales

Módulo de E/S frontal

El módulo de E/S frontal del servidor proporciona controles, conectores y LED. El módulo de E/S frontal varía según el modelo. En función de los modelos de servidor, el servidor admite los siguientes módulos de E/S frontales.
Figura 1. Módulo de FIO tipo 1

Figura 2. Módulo de FIO tipo 2

El modelo admite dos conectores USB, un conector MiniDP y un panel frontal del operador.El módulo admite un panel frontal del operador.

Puerto de diagnóstico externo

El conector es para conectar un auricular de diagnóstico externo. Para obtener más información sobre sus funciones, consulte Auricular de diagnósticos de LCD externo.

Panel frontal del operador

El conjunto viene con un panel de diagnósticos de LCD integrado que se puede utilizar para obtener rápidamente el estado del sistema, los niveles de firmware, la información de red y la información de estado sobre el sistema. Para obtener más información sobre las funciones del panel, consulte Panel frontal del operador.

Unidades de intercambio en caliente y bahías de unidad

Las bahías de unidad de la parte frontal y posterior del servidor están diseñadas para unidades de intercambio en caliente. El número de unidades instaladas en el servidor varía según el modelo. Al instalar unidades, siga el orden de los números de las bahías de unidad.

La refrigeración y la integridad EMI del servidor están protegidas si todas las bahías de unidad están ocupadas. Las bahías de unidad vacías se deben llenar con rellenos de unidad.

Pestaña de información extraíble

La etiqueta de acceso de red de Lenovo XClarity Controller está adherida a la pestaña extraíble de información. El nombre de host Lenovo XClarity Controller predeterminado y la dirección de vínculo local (LLA) IPv6 se proporcionan en la pestaña.

Para obtener más información, consulte Configuración de conexión de red para Lenovo XClarity Controller.

Pestillos del bastidor

Si el servidor se instala en un bastidor, puede utilizar los pestillos del bastidor para ayudarle a deslizar el servidor fuera del bastidor. También puede utilizar los pestillos del bastidor y los tornillos para fijar el servidor en el bastidor, de modo que el servidor no se deslice hacia fuera, algo especialmente importante en áreas propensas a la vibración. Para obtener más información, consulte la Guía de instalación del bastidor incluida con el kit de rieles.

Conectores USB 3.2 Gen 1 (5 Gbps)

Los conectores USB 3.2 Gen 1 (5 Gbps) pueden utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.

Conector USB de XClarity Controller

El conector USB de XClarity Controller puede funcionar como un conector USB 2.0 corriente al SO host. Además, también se puede utilizar para conectar el servidor a un dispositivo Android o iOS, donde se puede instalar e iniciar la aplicación Lenovo XClarity Mobile para gestionar el sistema mediante XClarity Controller.

Para obtener más detalles acerca del uso de la aplicación Lenovo XClarity Mobile, consulte Documentación en línea de la aplicación móvil de Lenovo XClarity Administrator.

Mini DisplayPort conector

El conector de Mini DisplayPort, abreviatura de Mini DP, se puede utilizar para conectar un monitor de alto rendimiento y un monitor de entrada directa con un convertidor de video o los dispositivos que utilizan un conector de Mini DP. La resolución máxima de video es de 1920 x 1200 a 60 Hz.
