Vista frontal
As vistas frontais variam de acordo com os modelos. Dependendo do modelo, o servidor pode parecer ligeiramente diferente das ilustrações neste tópico.
Vista frontal da configuração de 4 x unidade de 2,5"
| 1 LED de status da unidade | 2 LED de atividade da unidade |
3 Conector USB 3.2 Gen 1 (5 Gbps) com Gerenciamento do sistema USB 2.0 XCC (opcional) Nota | 4 Painel de diagnóstico |
| 5 Conector do LCD externo | 6 Conector USB 3.2 Gen 1 (5 Gbps) (opcional) |
| 7 Conector Mini DisplayPort | 8 Trava do rack (direita) |
| 9 Aba de informações removível | 10 Preenchimento do compartimento de unidade (1) |
| 11 Compartimentos de unidade (4) | 12 Trava do rack (esquerda) |

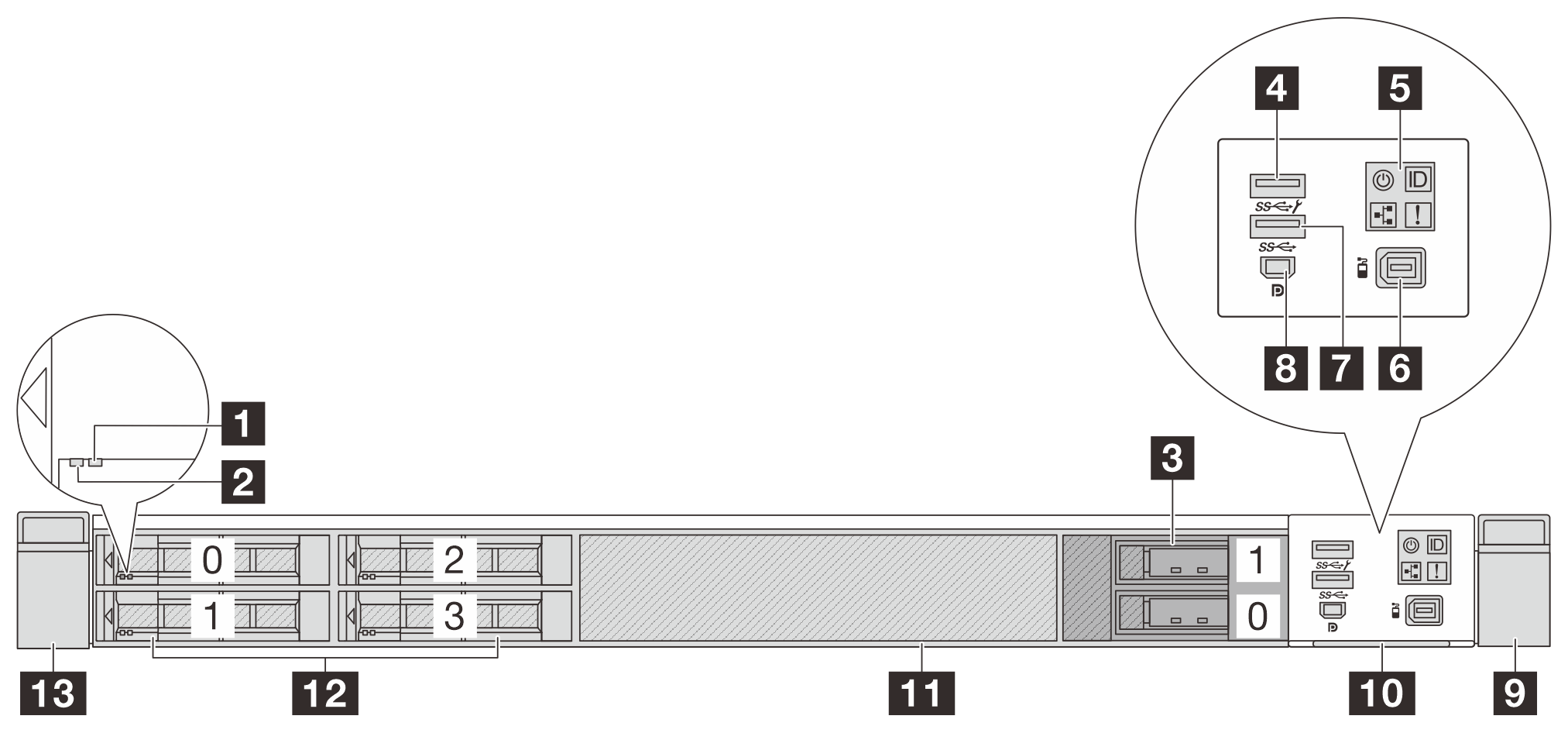

Vista frontal da configuração de unidade de 4 x 2,5" e 2 x unidade M.2
| 1 LED de status da unidade | 2 LED de atividade da unidade |
| 3 Compartimentos de unidade M.2 | 4 Conector USB 3.2 Gen 1 (5 Gbps) com Gerenciamento do sistema USB 2.0 XCC (opcional) Nota |
| 5 Painel de diagnóstico | 6 Conector do LCD externo |
| 7 Conector USB 3.2 Gen 1 (5 Gbps) (opcional) | 8 Conector Mini DisplayPort |
| 9 Trava do rack (direita) | 10 Aba de informações removível |
| 11 Preenchimento do compartimento de unidade (1) | 12 Compartimentos de unidade (4) |
| 13 Trava do rack (esquerda) |
Vista frontal da configuração de unidade de 8 x 2,5"
| 1 LED de status da unidade | 2 LED de atividade da unidade |
| 3 Preenchimento da unidade (1) | 4 Conector USB 3.2 Gen 1 (5 Gbps) com Gerenciamento do sistema USB 2.0 XCC (opcional) Nota |
| 5 Painel de diagnóstico | 6 Conector do LCD externo |
| 7 Conector USB 3.2 Gen 1 (5 Gbps) (opcional) | 8 Conector Mini DisplayPort |
| 9 Trava do rack (direita) | 10 Aba de informações removível |
| 11 Compartimentos de unidade (8) | 12 Trava do rack (esquerda) |
Vista frontal da configuração de unidade M.2 de 8 x 2,5" e 2 x
| 1 LED de status da unidade | 2 LED de atividade da unidade |
| 3 Compartimentos de unidade M.2 | 4 Conector USB 3.2 Gen 1 (5 Gbps) com Gerenciamento do sistema USB 2.0 XCC (opcional) Nota |
| 5 Painel de diagnóstico | 6 Conector do LCD externo |
| 7 Conector USB 3.2 Gen 1 (5 Gbps) (opcional) | 8 Conector Mini DisplayPort |
| 9 Trava do rack (direita) | 10 Aba de informações removível |
| 11 Compartimentos de unidade (8) | 12 Trava do rack (esquerda) |
Vista frontal da configuração de unidade de 10 x 2,5"
| 1 LED de status da unidade | 2 LED de atividade da unidade |
3 Conector USB 3.2 Gen 1 (5 Gbps) com Gerenciamento do sistema USB 2.0 XCC (opcional) Nota | 4 Painel de diagnóstico |
| 5 Conector do LCD externo | 6 Conector USB 3.2 Gen 1 (5 Gbps) (opcional) |
| 7 Conector Mini DisplayPort | 8 Trava do rack (direita) |
| 9 Aba de informações removível | 10 Compartimentos de unidade (10) |
| 11 Trava do rack (esquerda) |

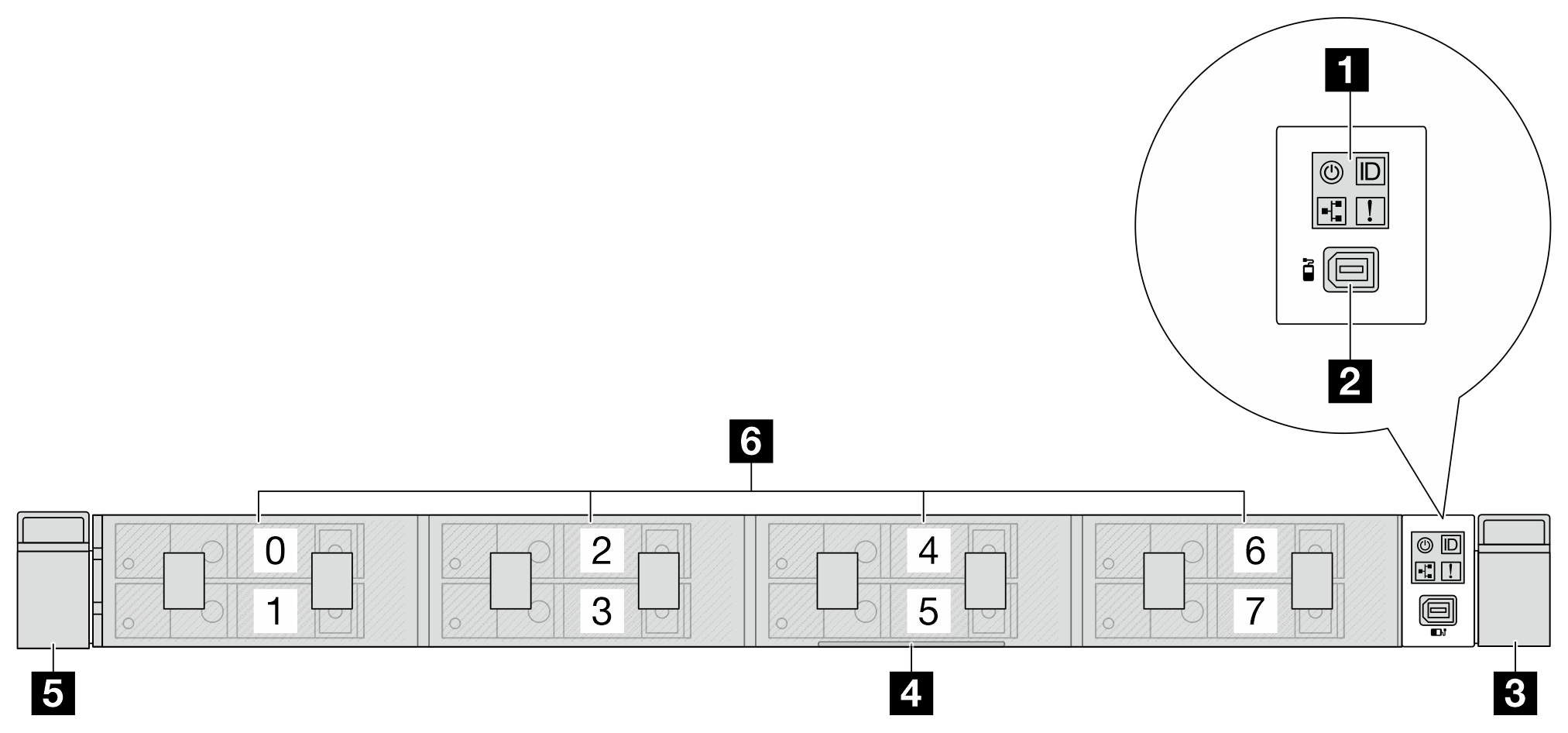

Vista frontal da configuração da unidade 1T E3.S
| 1 Painel de diagnóstico | 2 Conector LCD externo |
| 3 Trava do rack (direita) | 4 Guia de informações extraível |
| 5 Trava do rack (esquerda) | 6 Compartimentos de unidade |

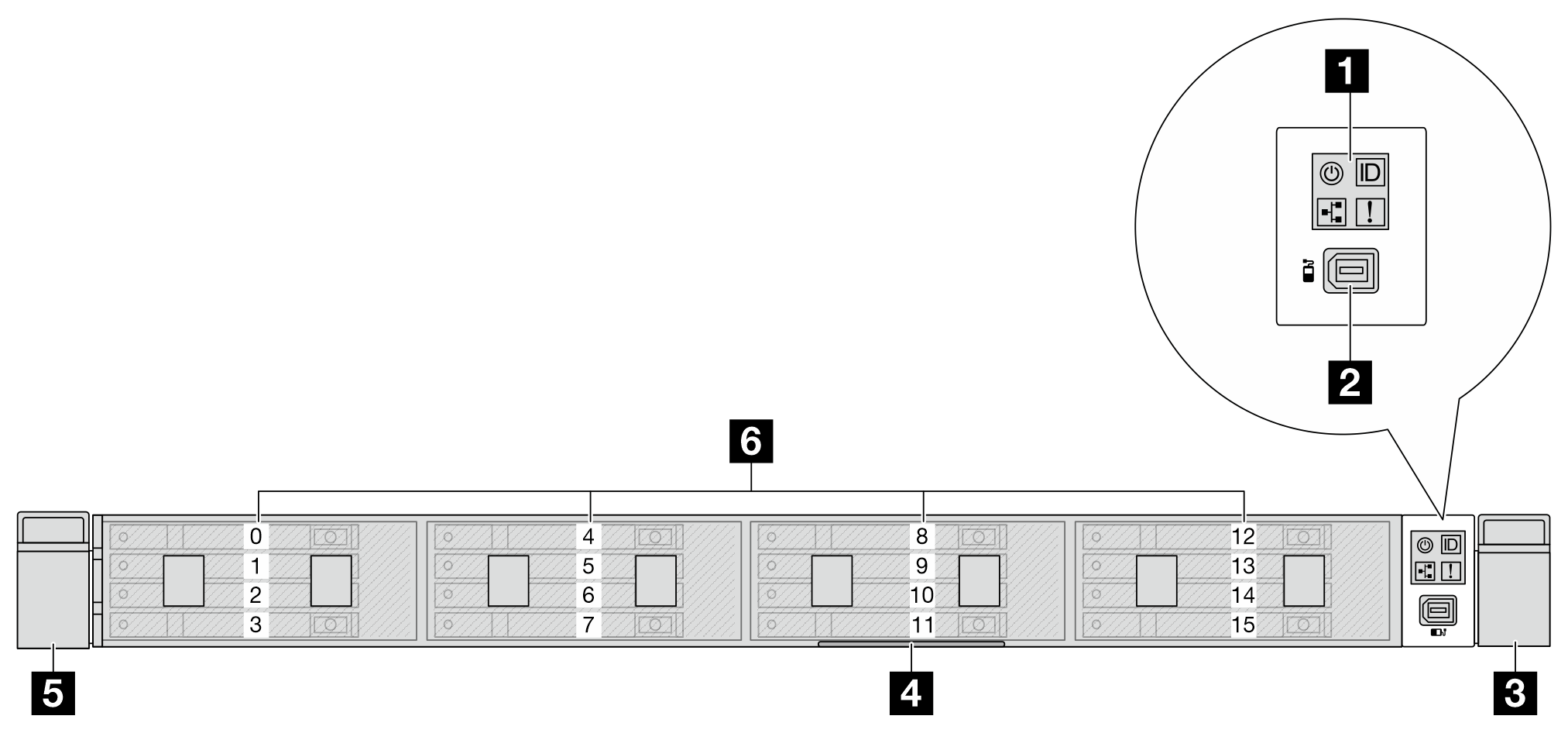

Vista frontal da configuração da unidade 2T E3.S
| 1 Painel de diagnóstico | 2 Conector LCD externo |
| 3 Trava do rack (direita) | 4 Guia de informações extraível |
| 5 Trava do rack (esquerda) | 6 Compartimentos de unidade |

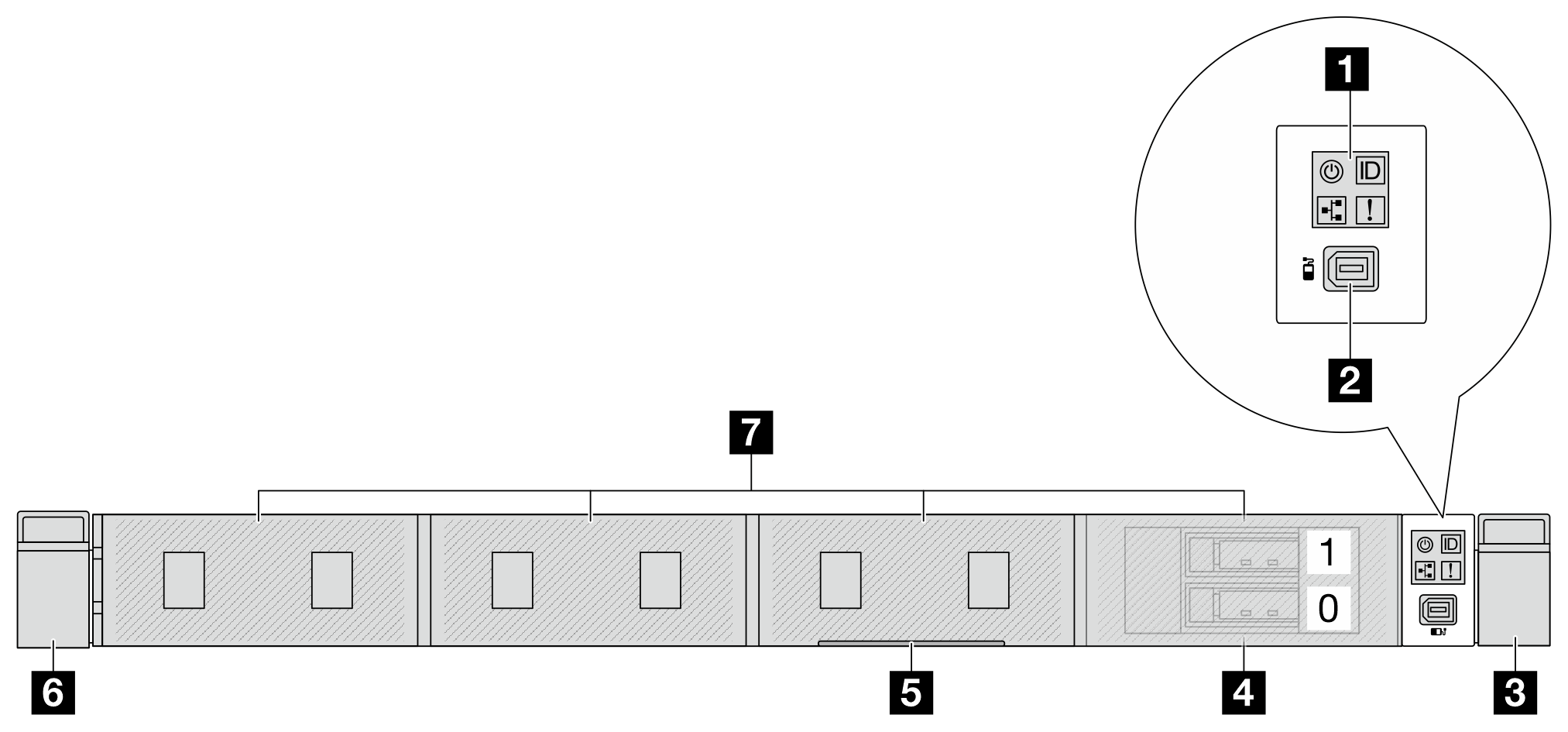

Vista frontal da configuração da unidade M.2 e 1T/2T E3.S
| 1 Painel de diagnóstico | 2 Conector LCD externo |
| 3 Trava do rack (direita) | 4 Compartimentos de unidade M.2 |
| 5 Aba de informações removível | 6 Trava do rack (esquerda) |
| 7 Compartimentos de unidade |
Vista frontal da configuração sem backplane
3 Conector USB 3.2 Gen 1 (5 Gbps) com Gerenciamento do sistema USB 2.0 XCC (opcional) Nota | 2 Painel de diagnóstico |
| 3 Conector do LCD externo | 4 Conector USB 3.2 Gen 1 (5 Gbps) (opcional) |
| 5 Conector Mini DisplayPort | 6 Trava do rack (direita) |
| 7 Aba de informações removível | 8 Trava do rack (esquerda) |
| 9 Preenchimentos da unidade |
Visão geral dos componentes frontais
Módulo de E/S frontal
Figura 1. Módulo FIO com USB/MiniDP  | Figura 2. Módulo FIO padrão  |
| O módulo suporta dois conectores USB, um conector MiniDP e um painel frontal do operador. | O módulo suporta um painel frontal do operador. |
Porta de diagnóstico externa
O conector serve para conectar um monofone de diagnóstico externo. Para obter mais informações sobre suas funções, consulte Monofone de diagnóstico externo
no Guia do Usuário ou no Guia de Manutenção de Hardware.
Painel frontal do operador
O conjunto é fornecido com um painel de diagnóstico LCD integrado que pode ser usado para obter rapidamente o status do sistema, os níveis de firmware, as informações de rede e as informações de funcionamento do sistema. Para obter mais informações sobre as funções do painel, consulte Painel frontal do operador.
Unidades hot-swap e compartimentos de unidade
Os compartimentos de unidade na parte frontal e traseira do servidor foram projetados para unidades hot-swap ou módulos de memória E3.S CXL (CMMs) não hot-swap. O número de unidades instaladas ou CMMs no servidor varia de acordo com o modelo. Ao instalar unidades, siga a ordem dos números dos compartimentos de unidades.
A integridade contra interferência eletromagnética e o resfriamento do servidor são protegidos ao manter todos os compartimentos de unidades ocupados. Os compartimentos de unidade vazios devem ser por ocupados por preenchimentos de unidade.
Quando você instala unidades E3.S ou CMMs, siga as configurações E3.S com suporte no Roteamento de cabos internos.
Aba de informações removível
A etiqueta de acesso à rede do Lenovo XClarity Controller está na aba de informações extraível. O nome do host padrão do Lenovo XClarity Controller e o endereço de link local do IPv6 (LLA) são fornecidos na aba.
Para obter mais informações, consulte Configurar a conexão de rede para o Lenovo XClarity Controller.
Travas do rack
Se seu servidor estiver instalado em um rack, você poderá usar as travas dele para ajudar a deslizar o servidor para fora do rack. Você também pode usar as travas e os parafusos do rack para fixar o servidor ao rack de forma que ele não deslize para fora, especialmente em áreas propensas a vibrações. Para obter mais informações, consulte o Guia de instalação do rack que acompanha o kit de trilho.
Conectores USB 3.2 Gen 1 (5 Gbps)
O conector pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Conector USB 3.2 Gen 1 (5 Gbps) com geranciamento do sistema USB 2.0 XCC
O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Além disso, o conector pode funcionar como uma porta de geranciamento do Lenovo XClarity Controller USB 2.0. A conexão com o Lenovo XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel Lenovo XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.
Para obter detalhes sobre como usar o aplicativo Lenovo XClarity Mobile, consulte Documentação online do aplicativo Lenovo XClarity Administrator Mobile.
Conector Mini DisplayPort
O Mini DisplayPort, abreviatura do conector Mini DP, pode ser usado para conectar um monitor de alto desempenho e um monitor de unidade direta com um conversor de vídeo ou os dispositivos que usam um conector Mini DP. A resolução máxima de vídeo é 1.920 x 1.200 a 60 Hz.
