Разъемы объединительной панели дисков

В этом разделе представлены сведения о расположении разъемов на объединительных панелях для дисков.

Объединительная панель с 10 отсеками для 2,5-дюймовых дисков AnyBay​

В этом разделе представлены сведения о расположении разъемов на объединительной панели для десяти 2,5-дюймовых дисков.

Рис. 1. Объединительная панель с 10 отсеками для 2,5-дюймовых дисков AnyBay
10 x 2.5-inch AnyBay backplane

1 NVMe 8–92 SAS 2
3 NVMe 6–74 SAS 1
5 Питание6 NVMe 4–5
7 NVMe 2–38 NVMe 0–1
9 SAS 0

Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA​

В этом разделе представлены сведения о расположении разъемов на объединительной панели для десяти 2,5-дюймовых дисков.

Рис. 2. Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA
8 x 2.5-inch SAS/SATA backplane

1 SAS 12 Питание
3 SAS 0

Объединительная панель с 4 отсеками для 2,5-дюймовых дисков AnyBay​

В этом разделе представлены сведения о расположении разъемов на объединительной панели для четырех 2,5-дюймовых дисков.

Рис. 3. Объединительная панель с 4 отсеками для 2,5-дюймовых дисков AnyBay
4 x 2.5 AnyBay backplane

1 NVMe 2–32 SAS
3 Питание4 NVMe 0–1

Объединительная панель SAS/SATA для четырех 2,5-дюймовых дисков​

В этом разделе представлены сведения о расположении разъемов на объединительной панели для четырех 2,5-дюймовых дисков.

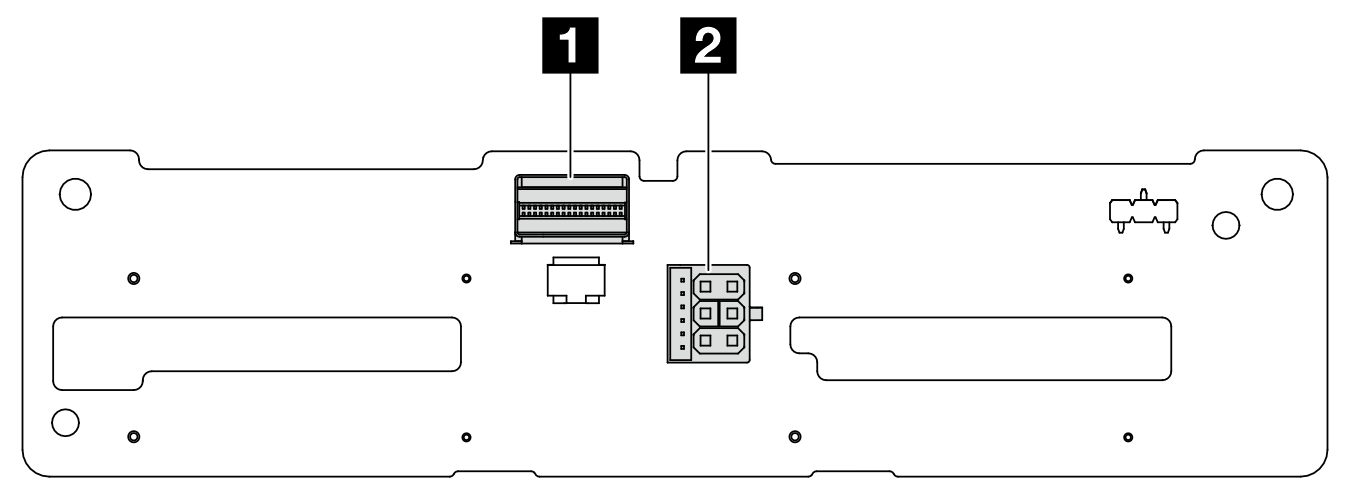

Рис. 4. Объединительная панель SAS/SATA для четырех 2,5-дюймовых дисков
4 x 2.5 AnyBay backplane

1 SAS2 Питание

Задняя объединительная панель с 2 отсеками для 2,5-дюймовых дисков AnyBay​

В этом разделе представлены сведения о расположении разъемов на задней объединительной панели для двух 2,5-дюймовых дисков.

Рис. 5. Задняя объединительная панель с 2 отсеками для 2,5-дюймовых дисков AnyBay
Rear 2 x 2.5 NVMe backplane

1 SAS2 Питание
3 NVMe

Объединительная панель дисков E3.S​

Рис. 6. Разъемы для E3.S 1T
E3.S 1T
1 Отсек 02 Отсек 1
3 Отсек 24 Отсек 3
5 Разъем питания

Передняя объединительная панель загрузки M.2 и плата контроллера​

Рис. 7. Передняя объединительная панель загрузки M.2

Рис. 8. Передняя плата контроллера M.2

1 Разъем питания1 Разъем для сигнального кабеля

Задняя объединительная панель для дисков M.2​

В этом разделе представлены сведения о расположении разъемов на задней объединительной панели для дисков M.2.

Рис. 9. Задняя объединительная панель для дисков M.2

1 Сигнал2 Питание

Внутренняя объединительная панель для дисков M.2​

Сведения о расположении разъемов M.2 на внутренних объединительных панелях см. в разделе Замена внутренней объединительной панели M.2 и диска M.2.
