Adattatore RAID CFF
Utilizzare questa sezione per comprendere l'instradamento dei cavi di alimentazione e dei cavi di ingresso di segnale per gli adattatori RAID CFF.
Instradamento dei cavi per gli adattatori RAID CFF
Per dettagli relativi alle posizioni dei connettori sugli adattatori RAID CFF e sulla scheda del processore, vedere Connettori dell'adattatore RAID e HBA e Connettori sull'assieme della scheda di sistema per l'instradamento dei cavi.
Instradamento dei cavi per gli adattatori RAID CFF di quarta generazione

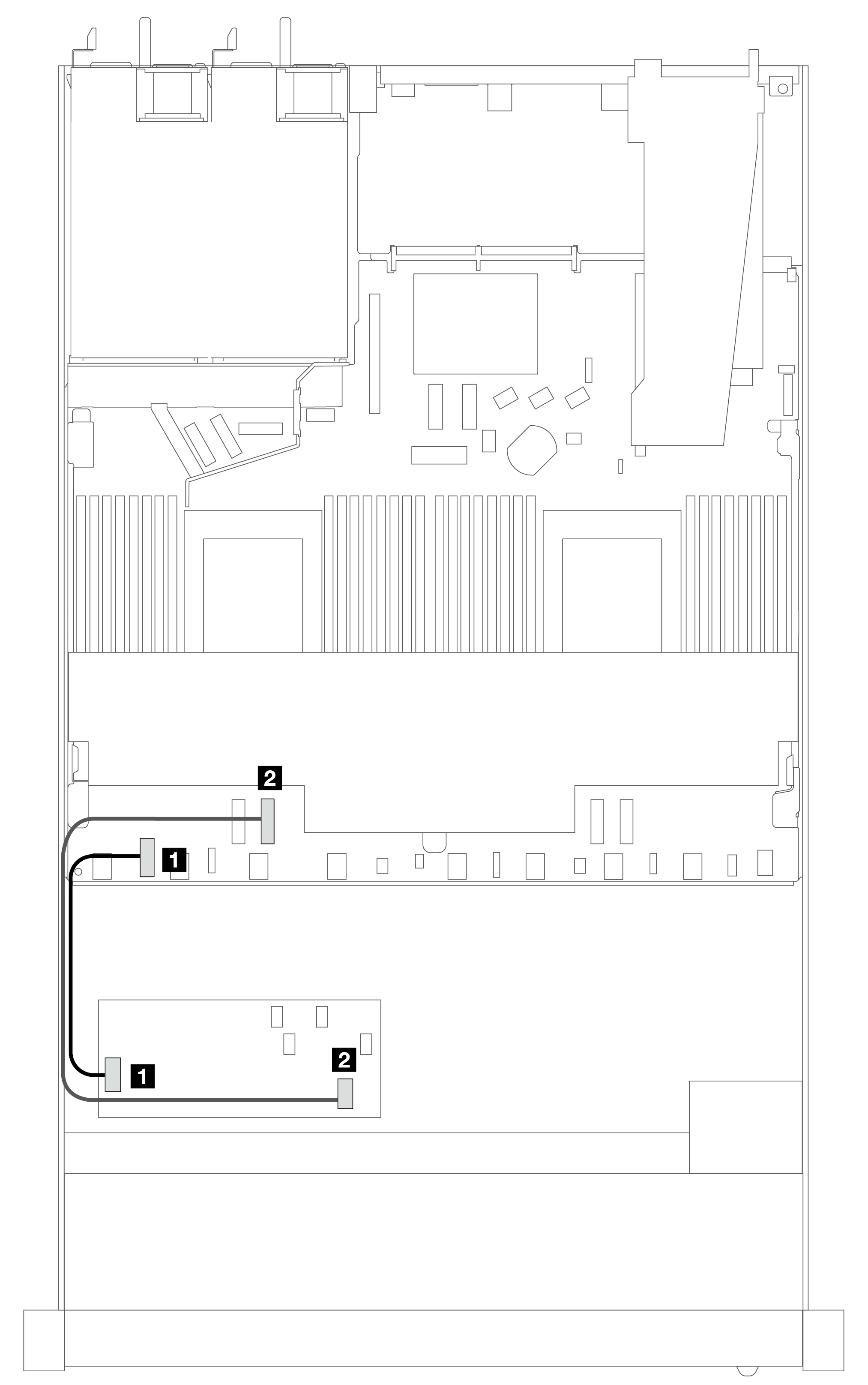

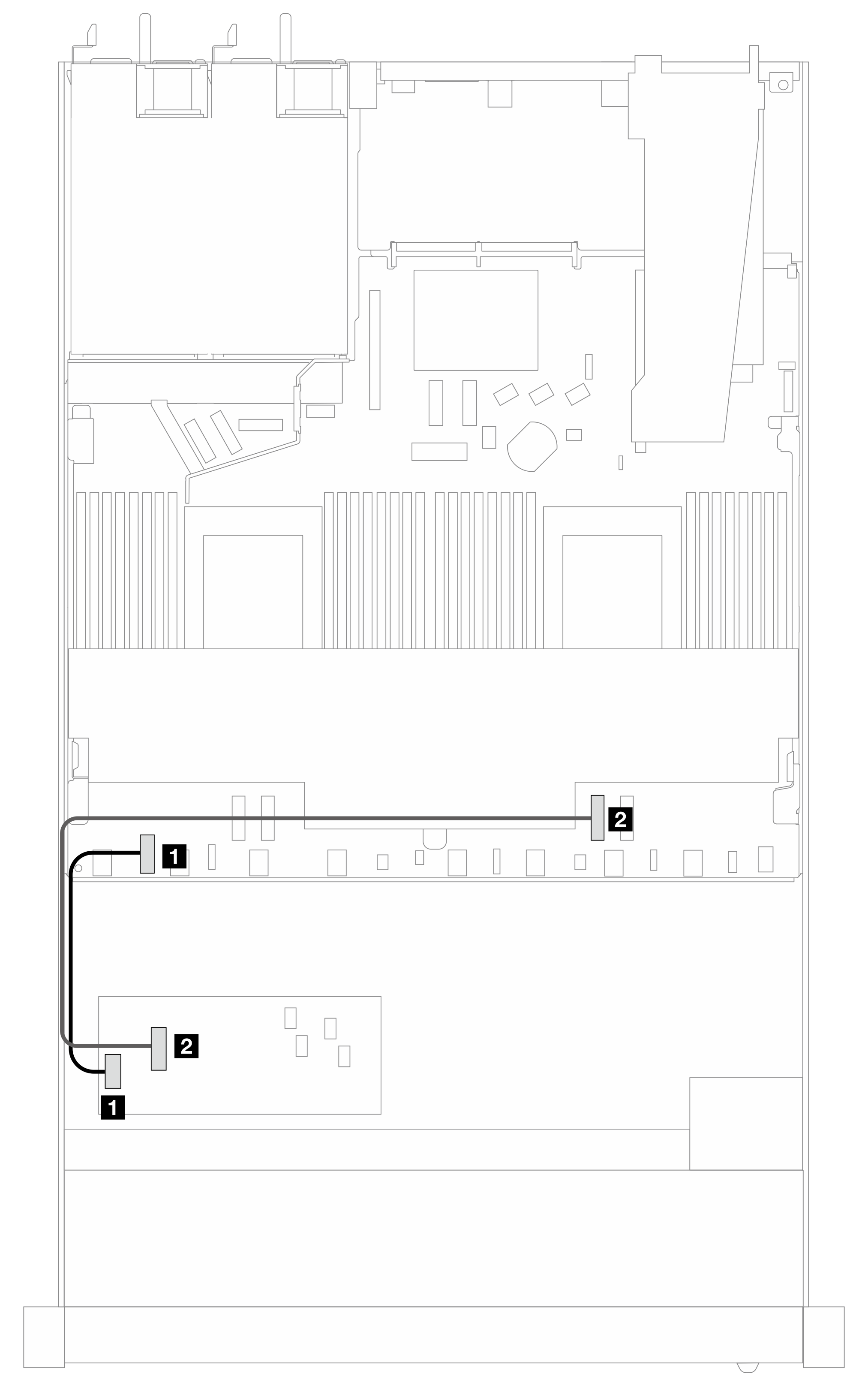

Figura 1. Cablaggio dell'adattatore RAID CFF di quarta generazione con due processori installati  | Figura 2. Cablaggio dell'adattatore RAID CFF di quarta generazione con un processore installato  | ||
| Da | A | Da | A |
| 1 Alimentazione | 1 Connettore di alimentazione RAID interno | 1 Alimentazione | 1 Connettore di alimentazione RAID interno |
| 2 Ingresso MB | 2 PCIe 3 | 2 Ingresso MB | 2 PCIe 2 |
Instradamento dei cavi per gli adattatori RAID CFF di terza generazione

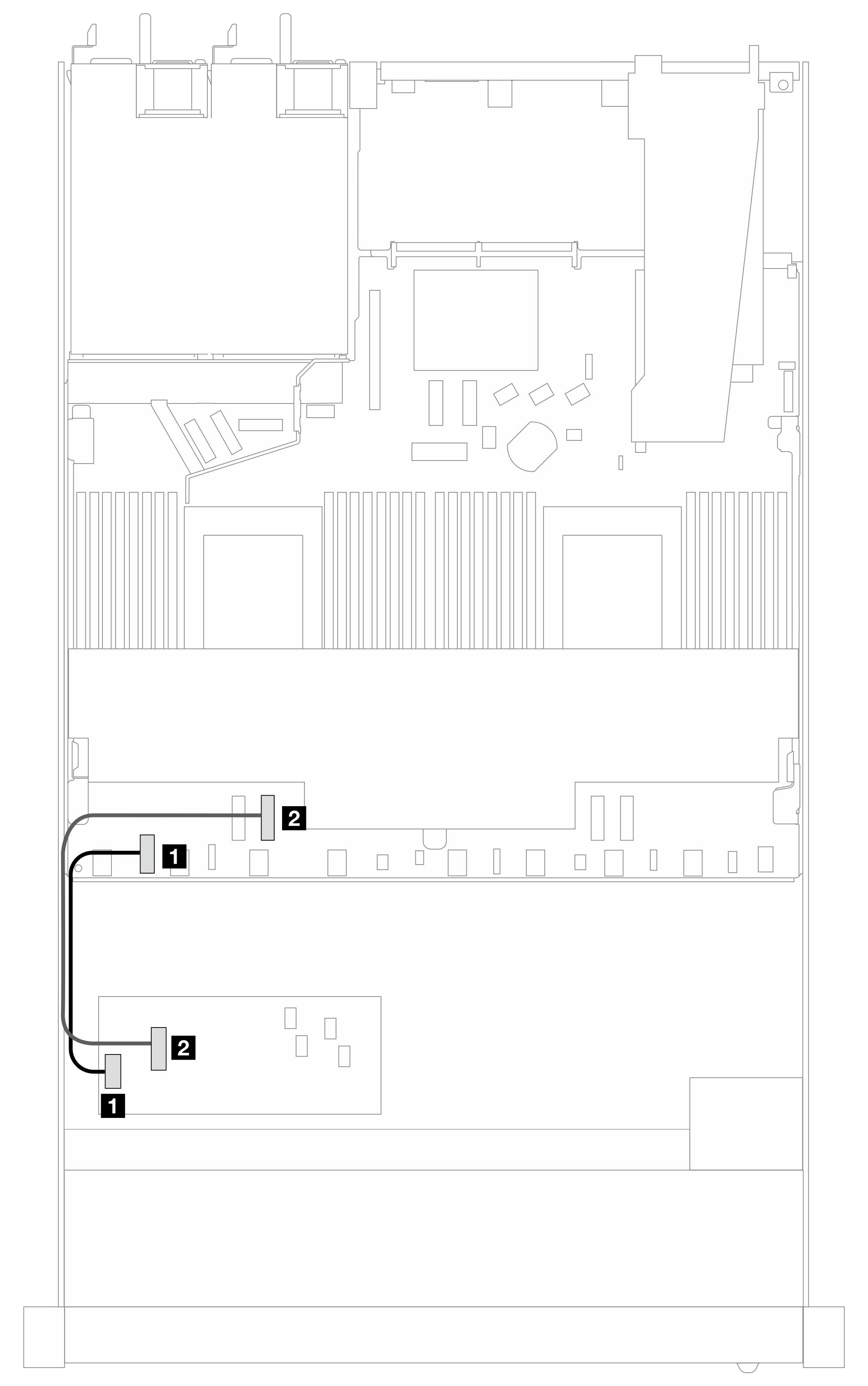

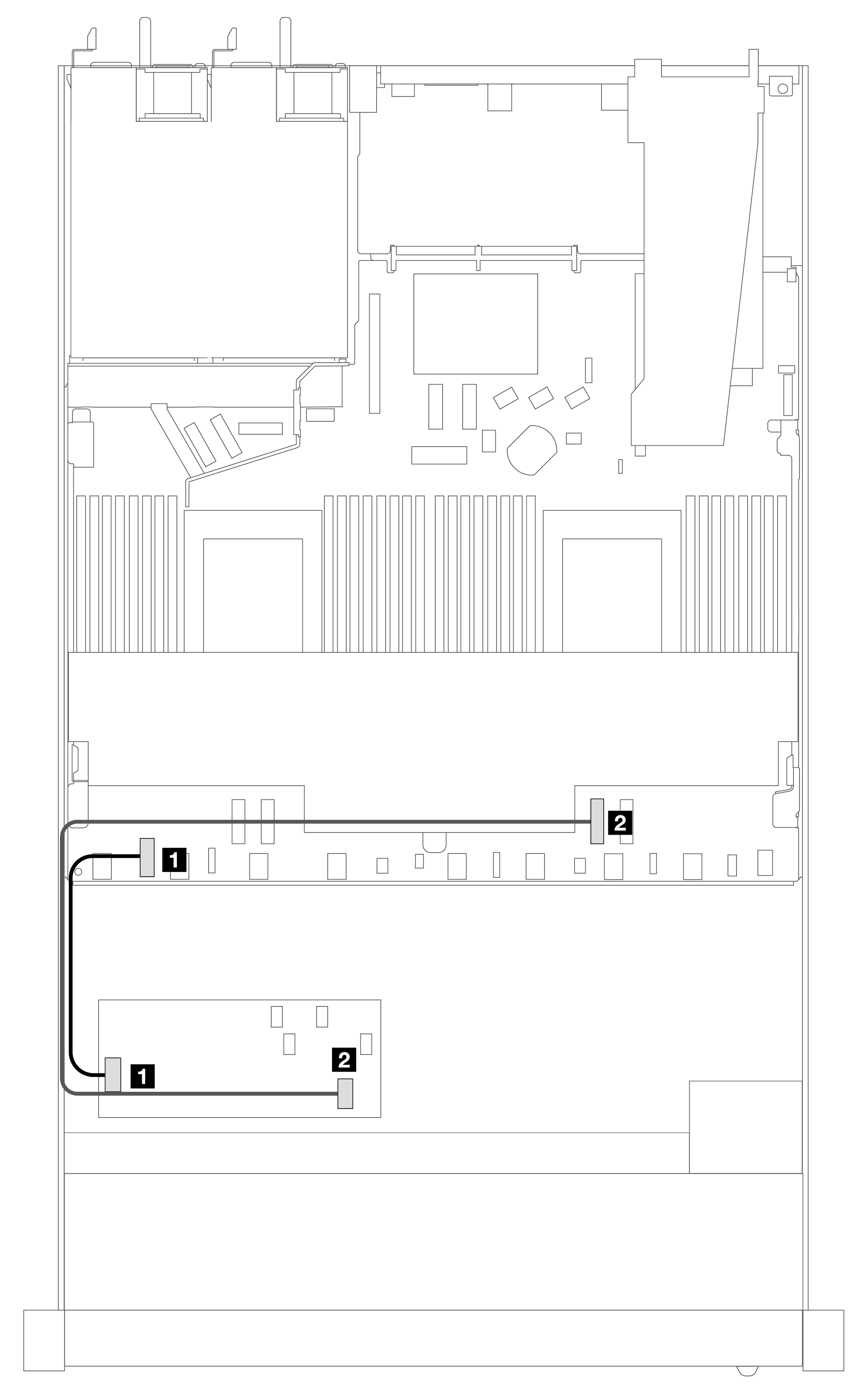

Figura 3. Cablaggio dell'adattatore RAID CFF di terza generazione con due processori installati  | Figura 4. Cablaggio dell'adattatore RAID CFF di terza generazione con un processore installato  | ||
| Da | A | Da | A |
| 1 Alimentazione | 1 Connettore di alimentazione RAID interno | 1 Alimentazione | 1 Connettore di alimentazione RAID interno |
| 2 Ingresso MB | 2 PCIe 3 | 2 Ingresso MB | 2 PCIe 2 |
Nota
Quando il server è installato con 4 unità NVMe da 2,5 pollici con due processori, il connettore "ingresso MB" sugli adattatori RAID CFF si collega a PCIe 2 sulla scheda del processore.
