Server senza Compute Complex Neptune Core Module
Questa sezione fornisce informazioni sull'instradamento dei cavi per l'adattatore InfiniBand ConnectX-8 quando non è installato Compute Complex Neptune Core Module.
Tabella 1: il server è dotato di un processore e un adattatore ConnectX-8.
Tabella 2: il server è dotato di due processori e un adattatore ConnectX-8.
Tabella 3: il server è dotato di due processori e due adattatori ConnectX-8.
LP: low-profile
FH: full-height
 |
| Dallo slot 1 a PCIe 9A/9B |
| Configurazione | Staffa scheda verticale | Da | A |
|---|---|---|---|
|
| Slot 1 | 1a PCIe 9A 1b PCIe 9B |
|
| Slot 1 | 1a PCIe 9A 1b PCIe 9B |
 |  |  |

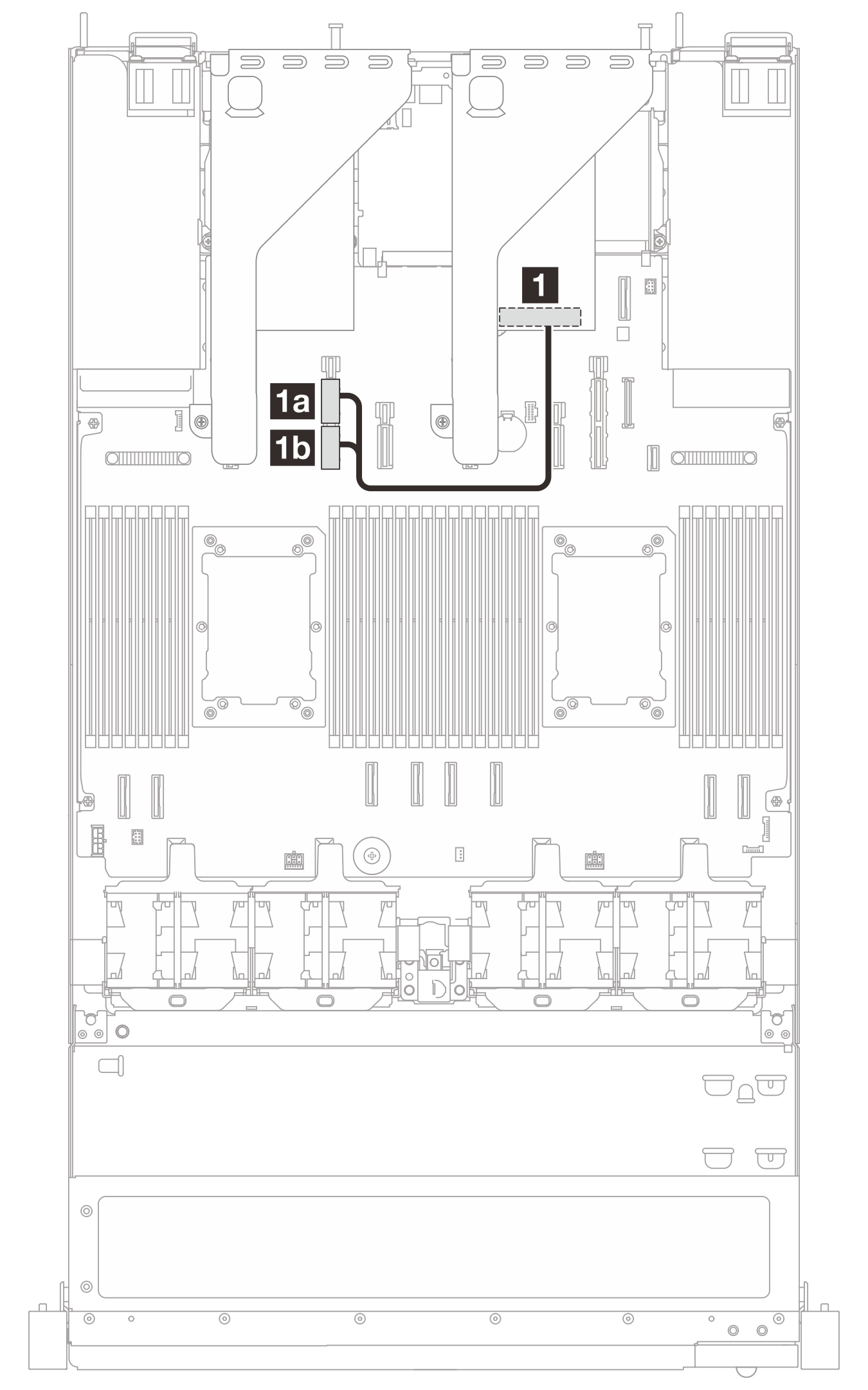

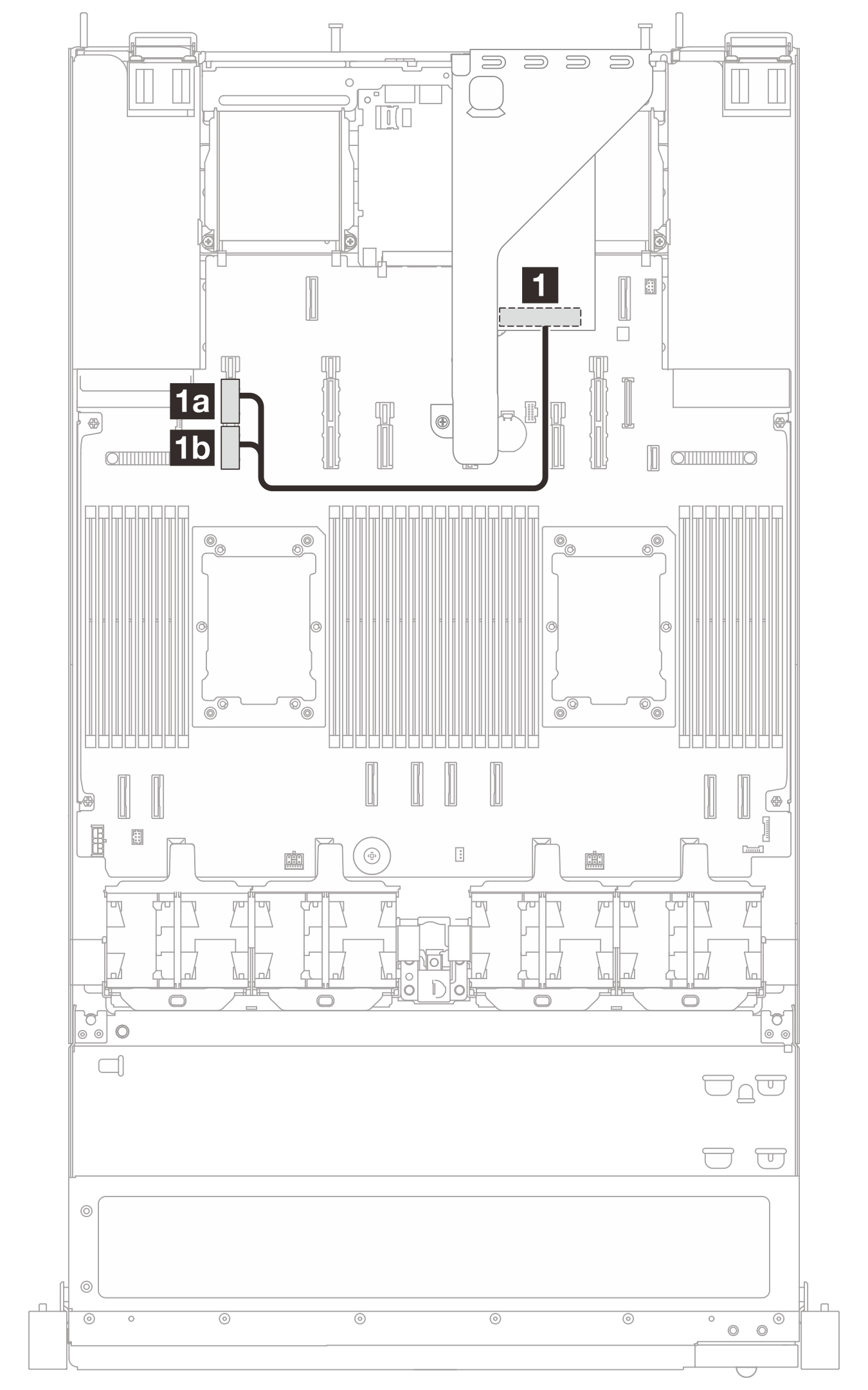

| Dallo slot 1 a PCIe 13A/13B | Dallo slot 1 a PCIe 15A/15B | Dallo slot 2 a PCIe 9A/9B |
 |  | |

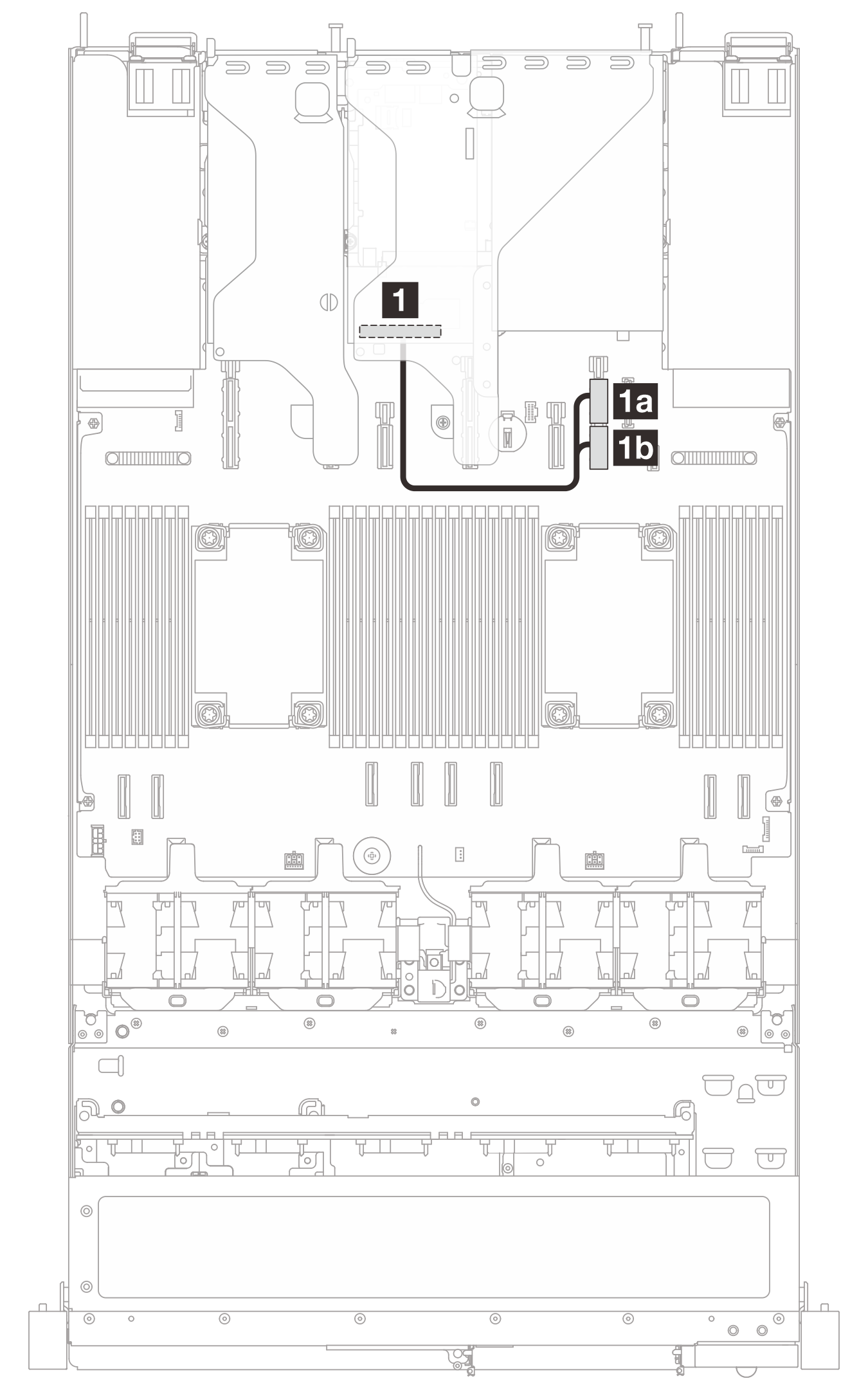

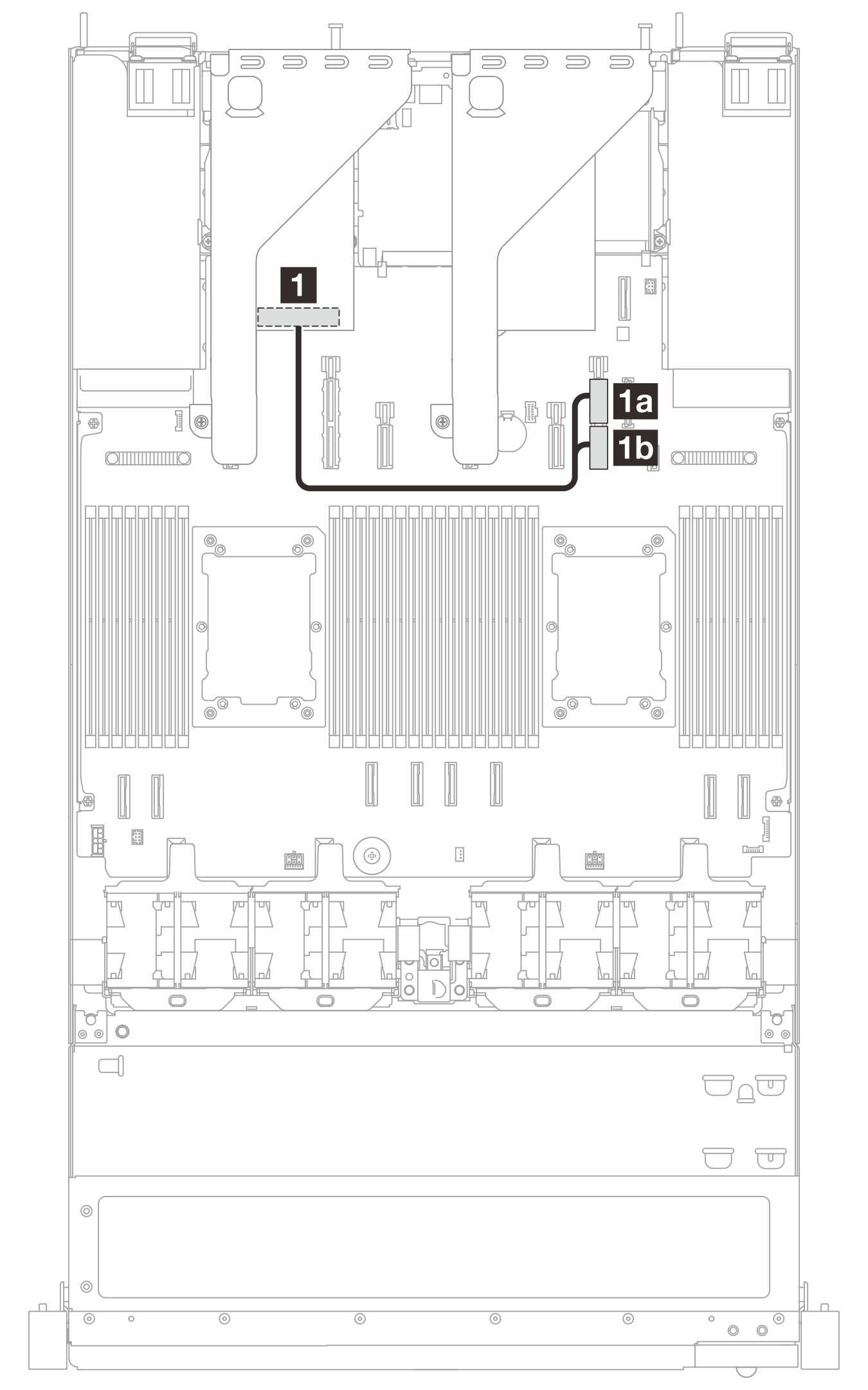

| Dallo slot 2 a PCIe 15A/15B | Dallo slot 3 a PCIe 9A/9B |
| Configurazione | Staffa scheda verticale | Da | A |
|---|---|---|---|
| FH + FH | Slot 1 | 1a PCIe 13A 1b PCIe 13B |
| Slot 3 | 1a PCIe 9A 1b PCIe 9B | ||
FH + unità da 2,5 pollici posteriore | Slot 1 | 1a PCIe 13A 1b PCIe 13B | |
FH (x16) + LP (x16) | Slot 1 | 1a PCIe 15A 1b PCIe 15B | |
| Slot 2 | 1a PCIe 15A 1b PCIe 15B | ||
FH (x8) + LP (x8) + LP | Slot 3 | 1a PCIe 9A 1b PCIe 9B | |
FH (x16) + LP (x16) + M.2 | Slot 1 | 1a PCIe 15A 1b PCIe 15B | |
| Slot 2 | 1a PCIe 9A 1b PCIe 9B | ||
| FH + unità M.2 posteriore | Slot 1 | 1a PCIe 15A 1b PCIe 15B |
FH + LP | Slot 1 | 1a PCIe 15A 1b PCIe 15B | |
| Slot 3 | 1a PCIe 9A 1b PCIe 9B |
 |  |
Configurazione:
| Configurazione:
|
| Staffa scheda verticale: FH + FH | Staffa scheda verticale: FH + LP |

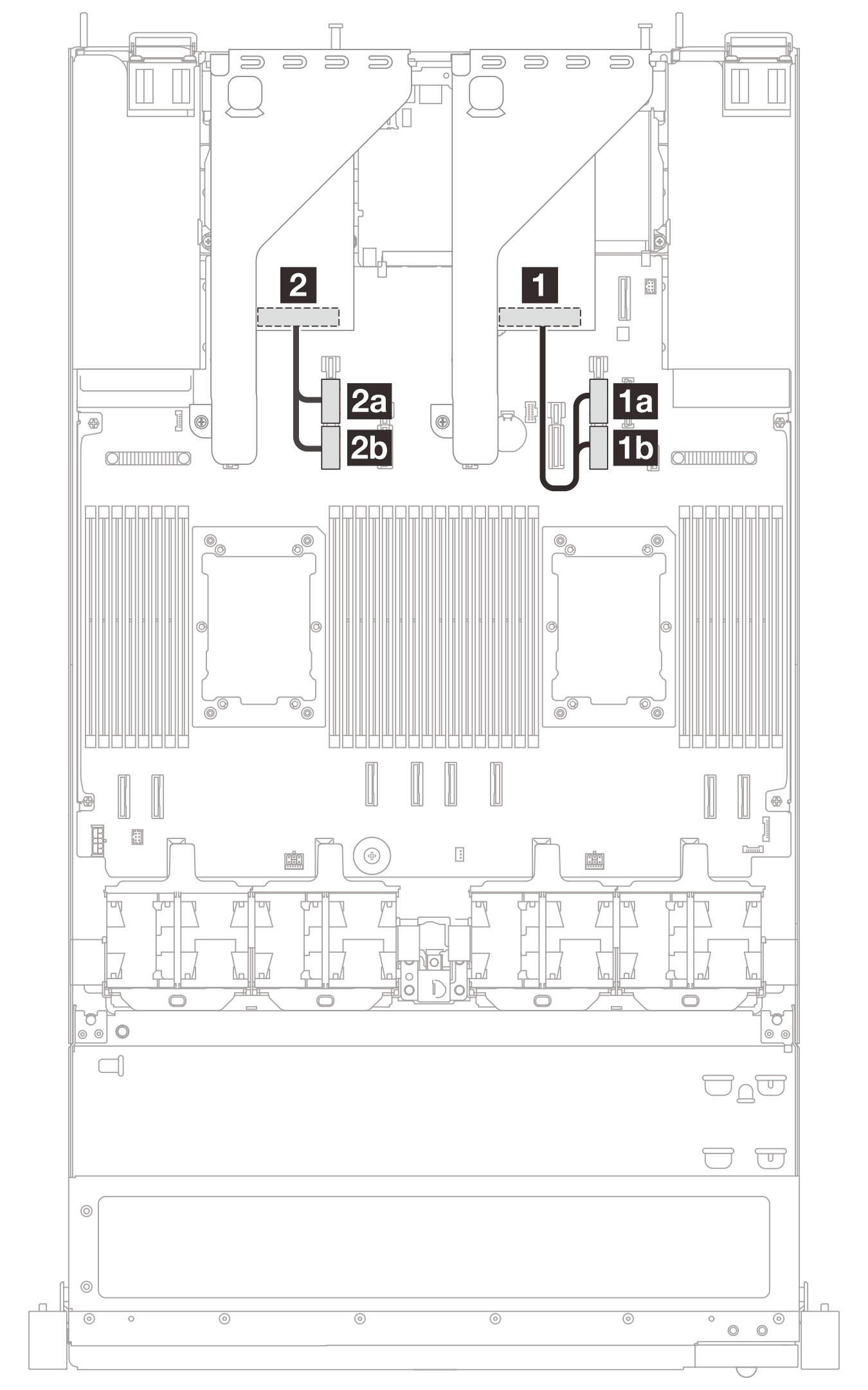

1 Dallo slot 1 a PCIe 9A/9B 2 Dallo slot 3 a PCIe 13A/13B | 1 Dallo slot 1 a PCIe 9A/9B 2 Dallo slot 3 a PCIe 15A/15B |
