Servidor sem o Compute Complex Neptune Core Module
Esta seção fornece informações de roteamento de cabos para o adaptador ConnectX-8 InfiniBand quando o Compute Complex Neptune Core Module não está instalado.
Tabela 1: o servidor está equipado com um processador e um adaptador ConnectX-8.
Tabela 2: o servidor está equipado com dois processadores e um adaptador ConnectX-8.

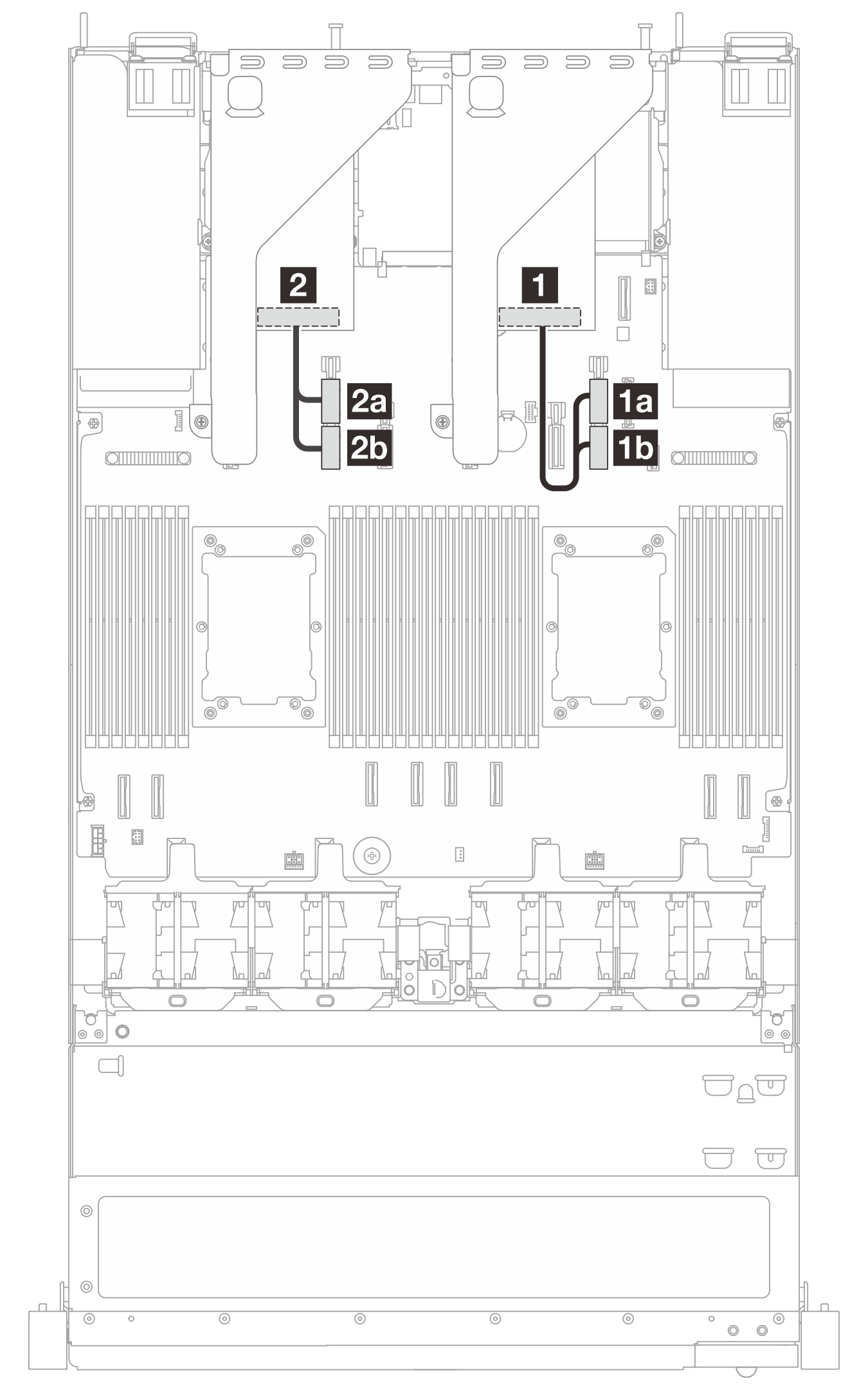

Tabela 3: o servidor está equipado com dois processadores e dois adaptadores ConnectX-8.
LP: perfil baixo
FH: altura integral
 |
| Do slot 1 ao PCIe 9A/9B |
| Configuração | Suporte da placa riser | No | Para |
|---|---|---|---|
|
| Slot 1 | 1a PCIe 9A 1b PCIe 9B |
|
| Slot 1 | 1a PCIe 9A 1b PCIe 9B |
 |  |  |

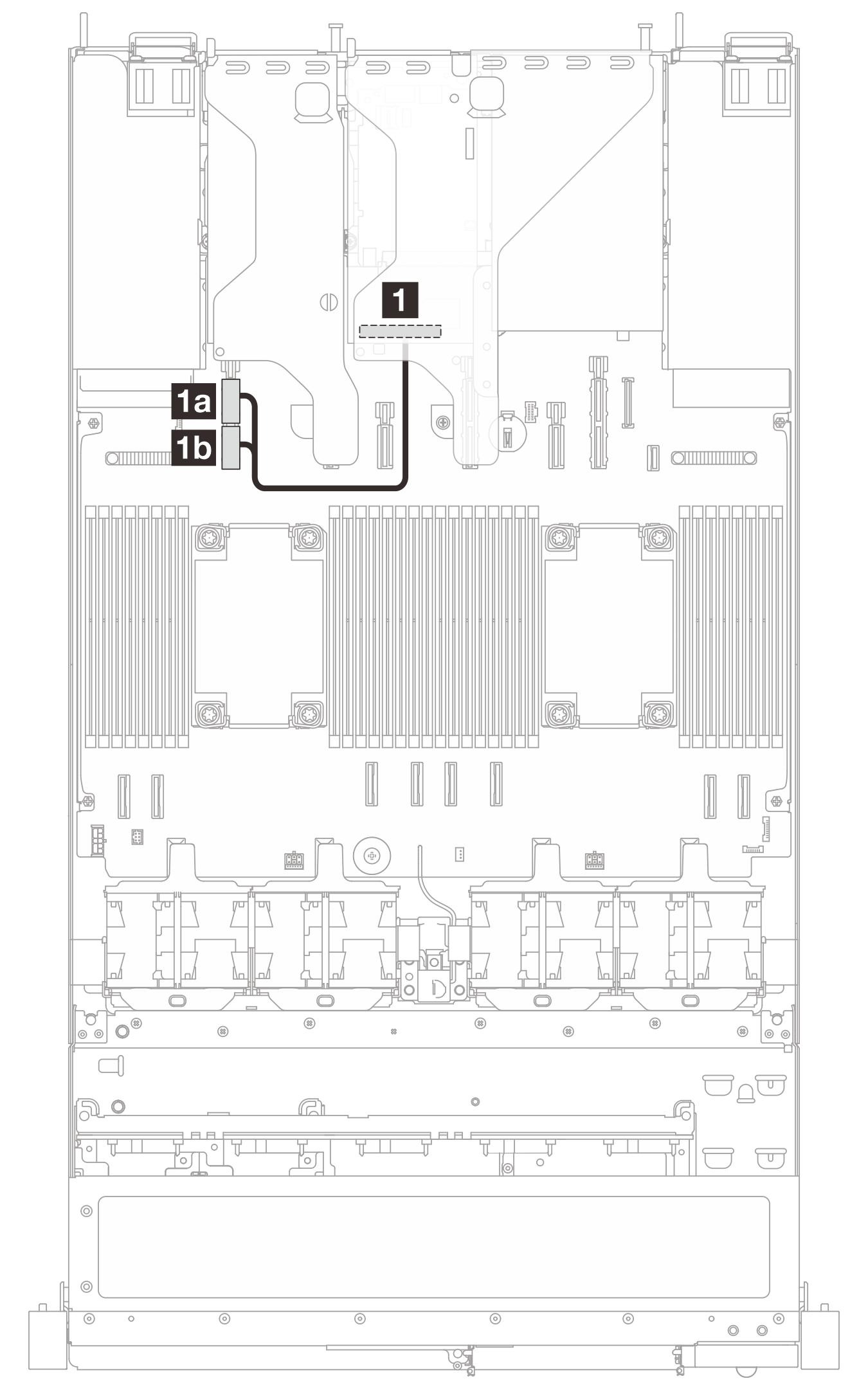

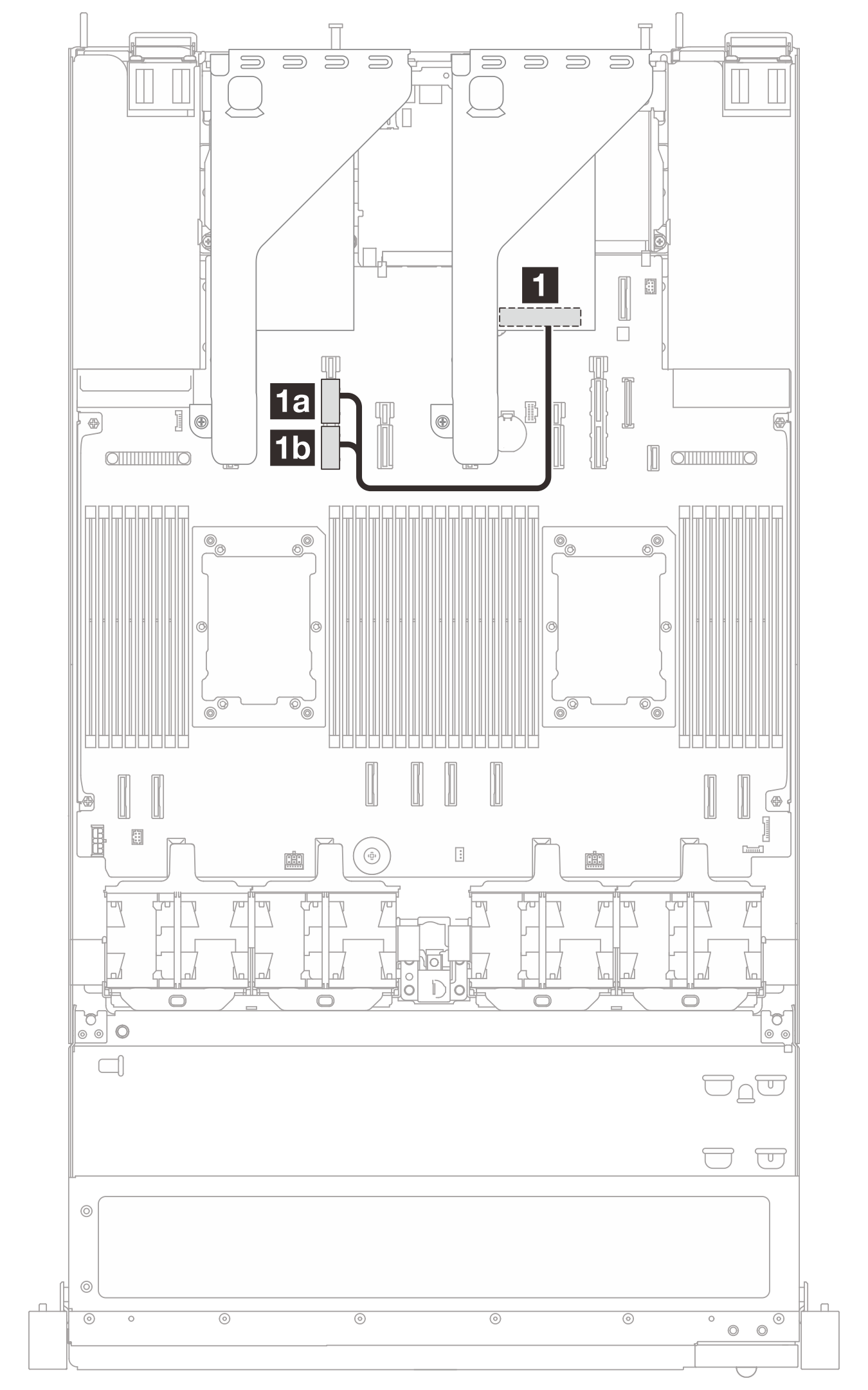

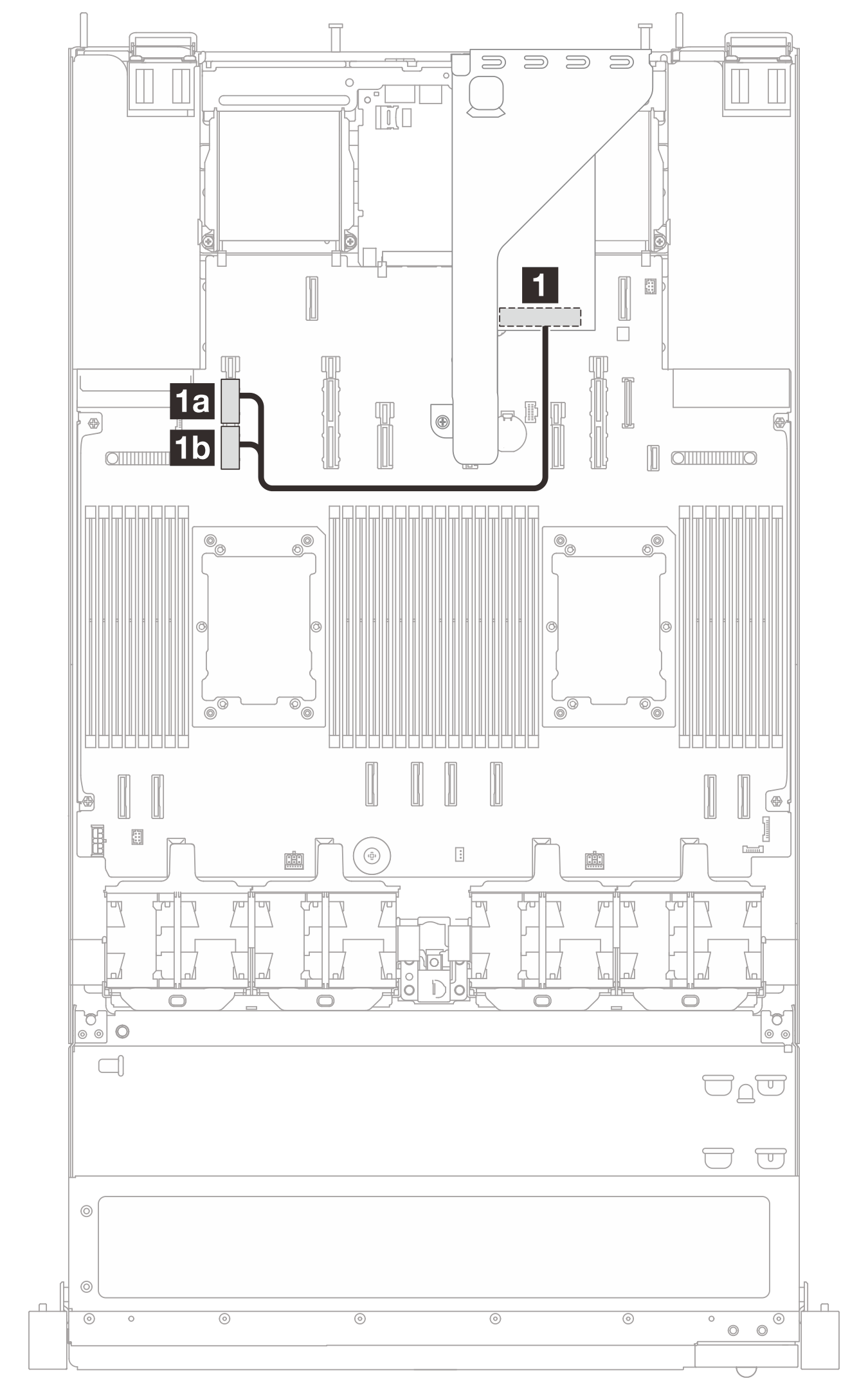

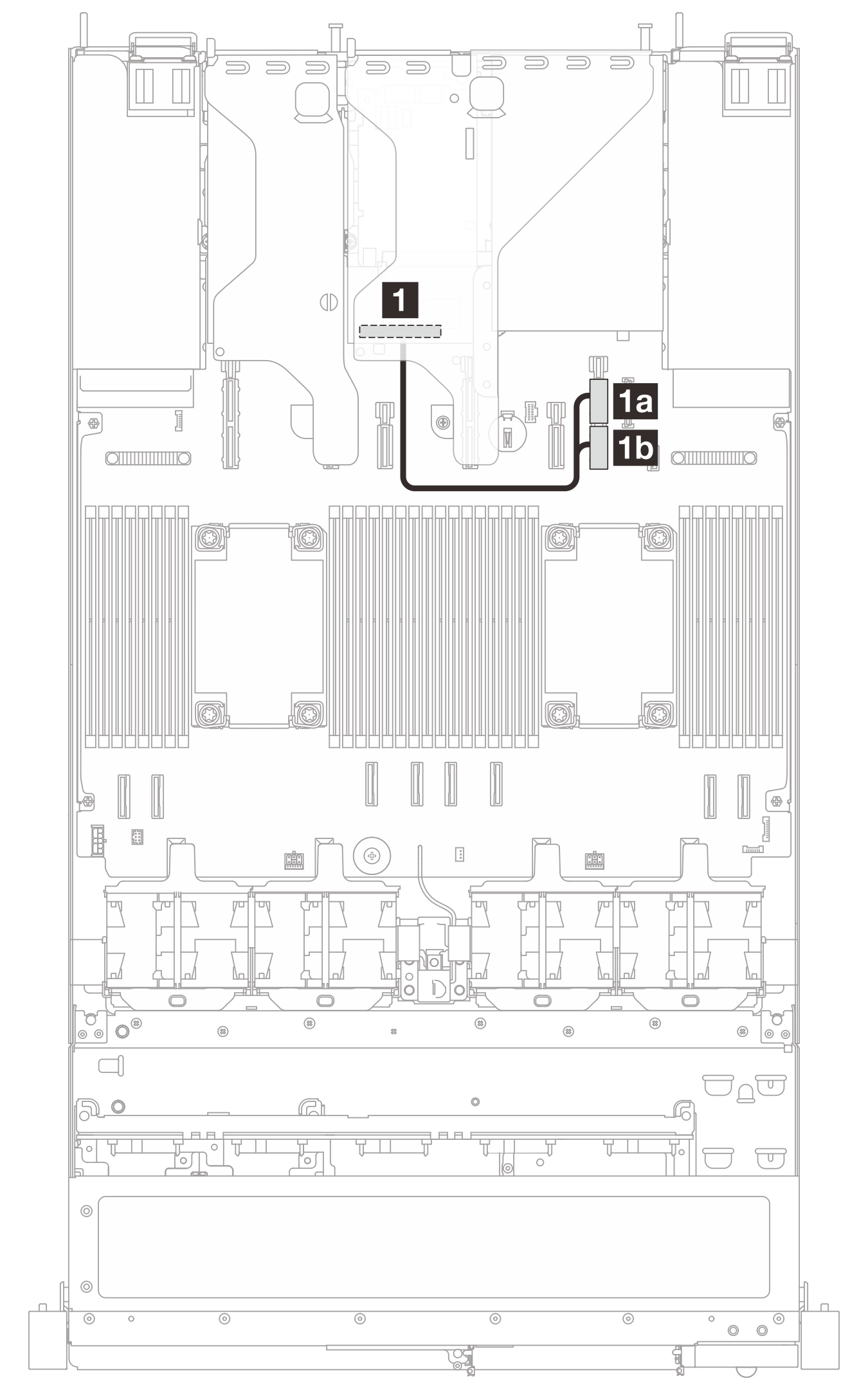

| Do Slot 1 ao PCIe 13A/13B | Do slot 1 ao PCIe 15A/15B | Do slot 2 ao PCIe 9A/9B |
 |  | |
| Do slot 2 ao PCIe 15A/15B | Do slot 3 ao PCIe 9A/9B |
| Configuração | Suporte da placa riser | No | Para |
|---|---|---|---|
| FH + FH | Slot 1 | 1a PCIe 13A 1b PCIe 13B |
| Slot 3 | 1a PCIe 9A 1b PCIe 9B | ||
FH + unidade traseira de 2,5 polegadas | Slot 1 | 1a PCIe 13A 1b PCIe 13B | |
FH (x16) + LP (x16) | Slot 1 | 1a PCIe 15A 1b PCIe 15B | |
| Slot 2 | 1a PCIe 15A 1b PCIe 15B | ||
FH (x8) + LP (x8) + LP | Slot 3 | 1a PCIe 9A 1b PCIe 9B | |
FH (x16) + LP (x16) + M.2 | Slot 1 | 1a PCIe 15A 1b PCIe 15B | |
| Slot 2 | 1a PCIe 9A 1b PCIe 9B | ||
| FH + unidade M.2 traseira | Slot 1 | 1a PCIe 15A 1b PCIe 15B |
FH + LP | Slot 1 | 1a PCIe 15A 1b PCIe 15B | |
| Slot 3 | 1a PCIe 9A 1b PCIe 9B |
 |  |
Configuração:
| Configuração:
|
| Suporte da placa riser: FH + FH | Suporte da placa riser: FH + LP |

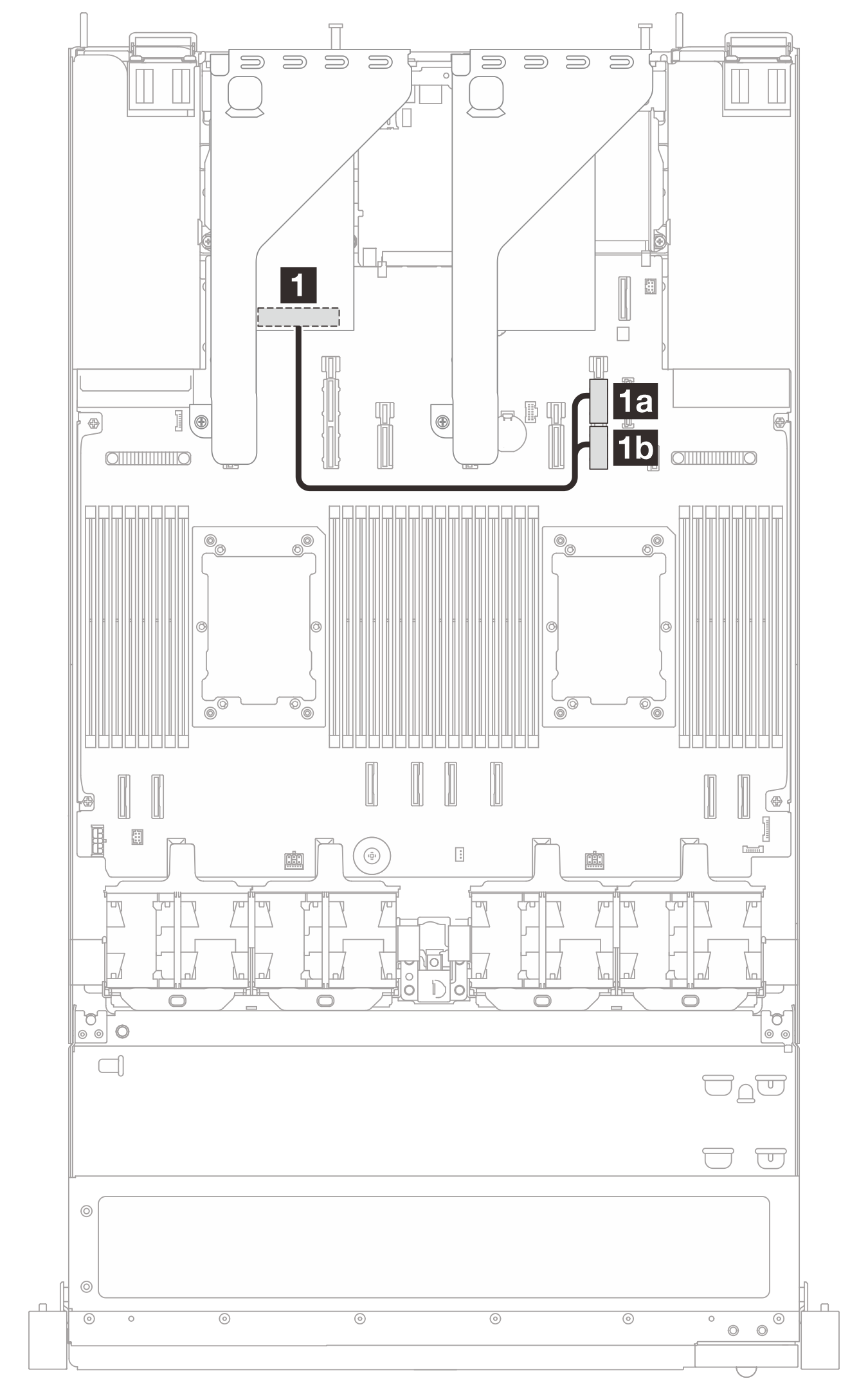

1 Do slot 1 ao PCIe 9A/9B 2 Do slot 3 ao PCIe 13A/13B | 1 Do slot 1 ao PCIe 9A/9B 2 Do slot 3 ao PCIe 15A/15B |
