不带 Compute Complex Neptune Core Module 的服务器

本节介绍未安装 Compute Complex Neptune Core Module 时，ConnectX-8 InfiniBand 适配器的线缆布放。

表 1：服务器配备一个处理器和一个 ConnectX-8 适配器。
表 2：服务器配备两个处理器和一个 ConnectX-8 适配器。
表 3：服务器配备两个处理器和两个 ConnectX-8 适配器。

注

LP：半高
FH：全高

表 1. 一个处理器和一个 ConnectX-8 适配器

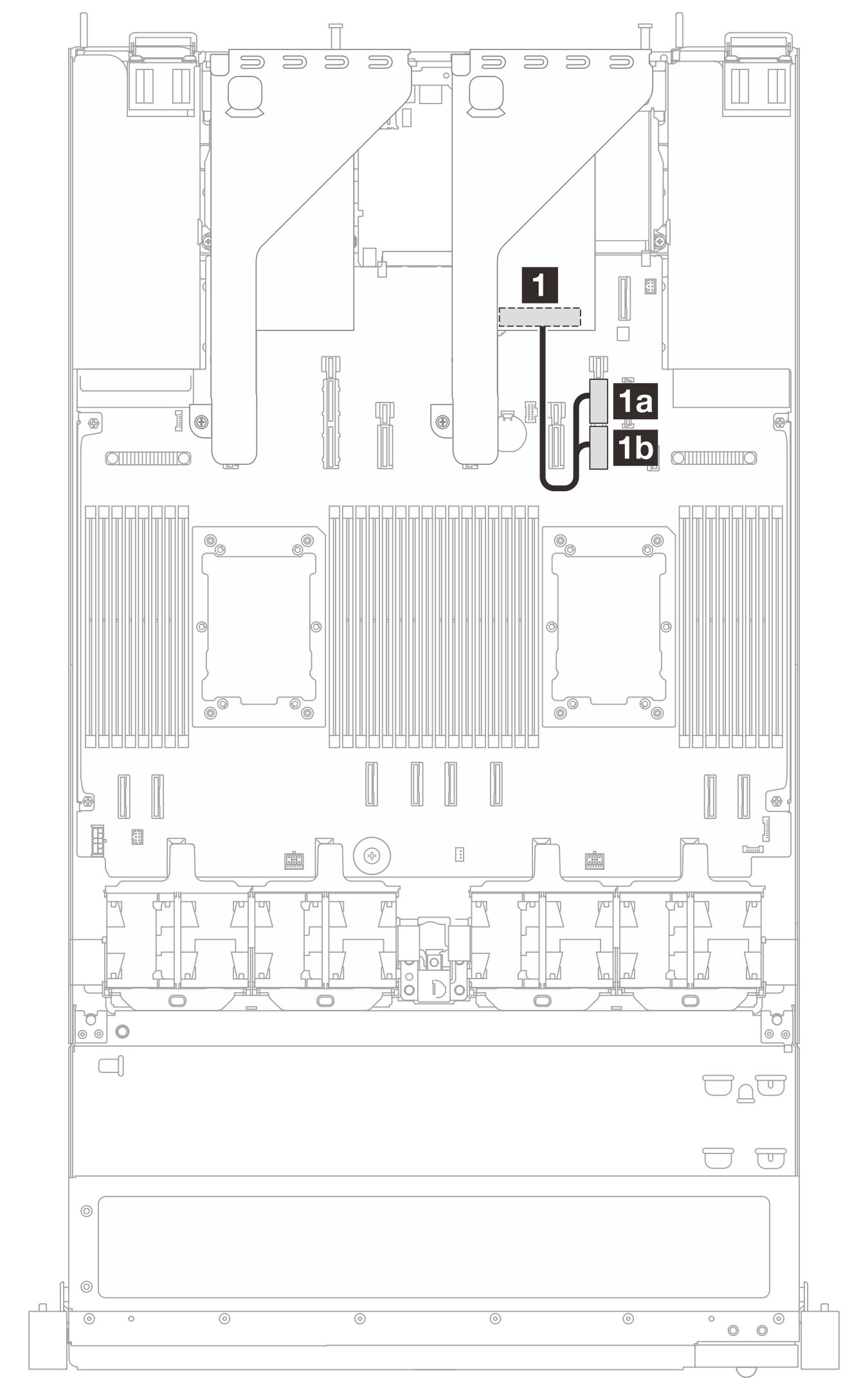

从插槽 1 到 PCIe 9A/9B

配置	转接卡支架	从	到
系统风扇组 Processor Neptune Air Module	FH FH + 背面 2.5 英寸硬盘	插槽 1	`1a` PCIe 9A `1b` PCIe 9B
Processor Neptune Core Module	FH FH + 背面 M.2 硬盘	插槽 1	`1a` PCIe 9A `1b` PCIe 9B

表 2. 两个处理器和一个 ConnectX-8 适配器

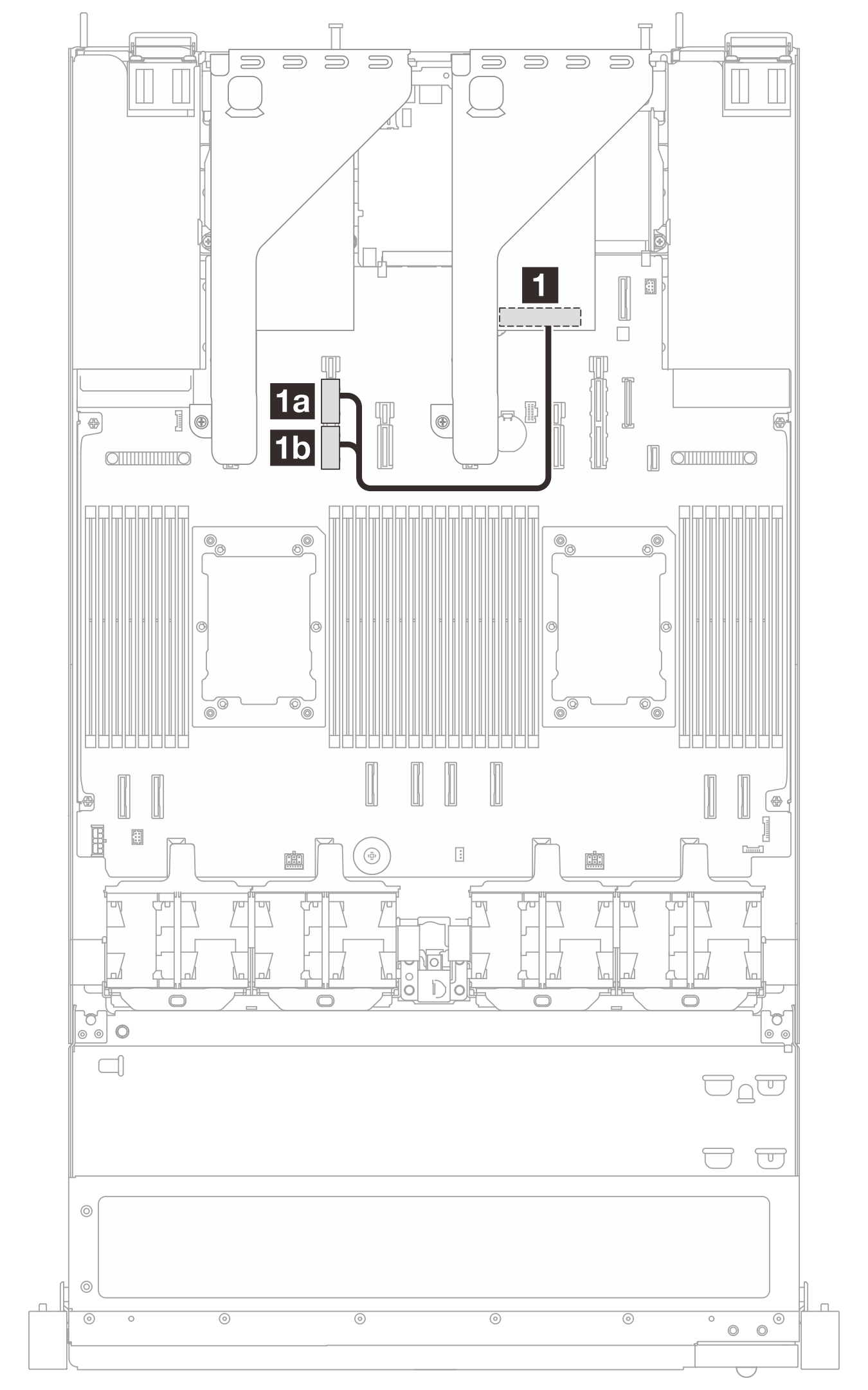

从插槽 1 到 PCIe 13A/13B	从插槽 1 到 PCIe 15A/15B	从插槽 2 到 PCIe 9A/9B

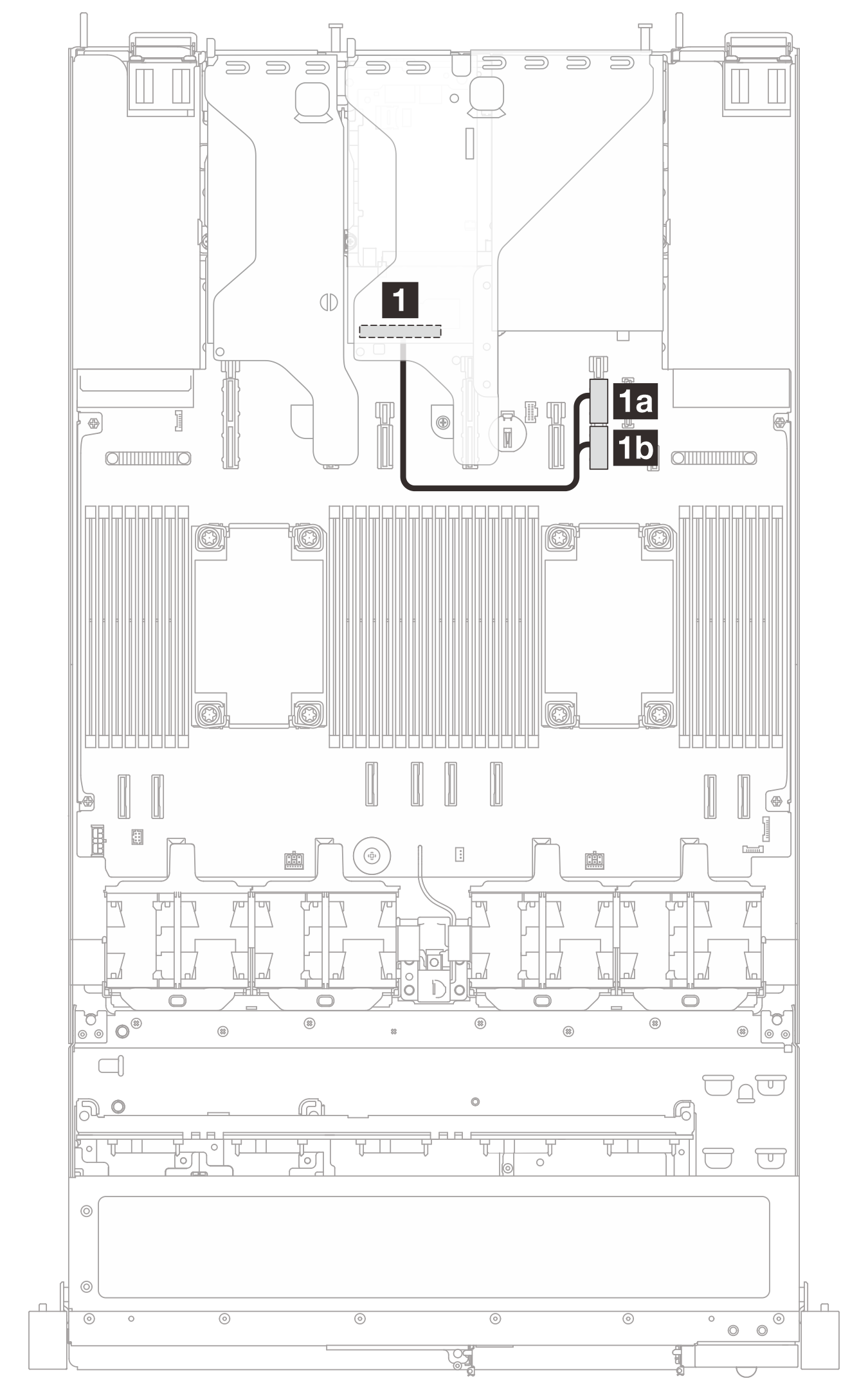

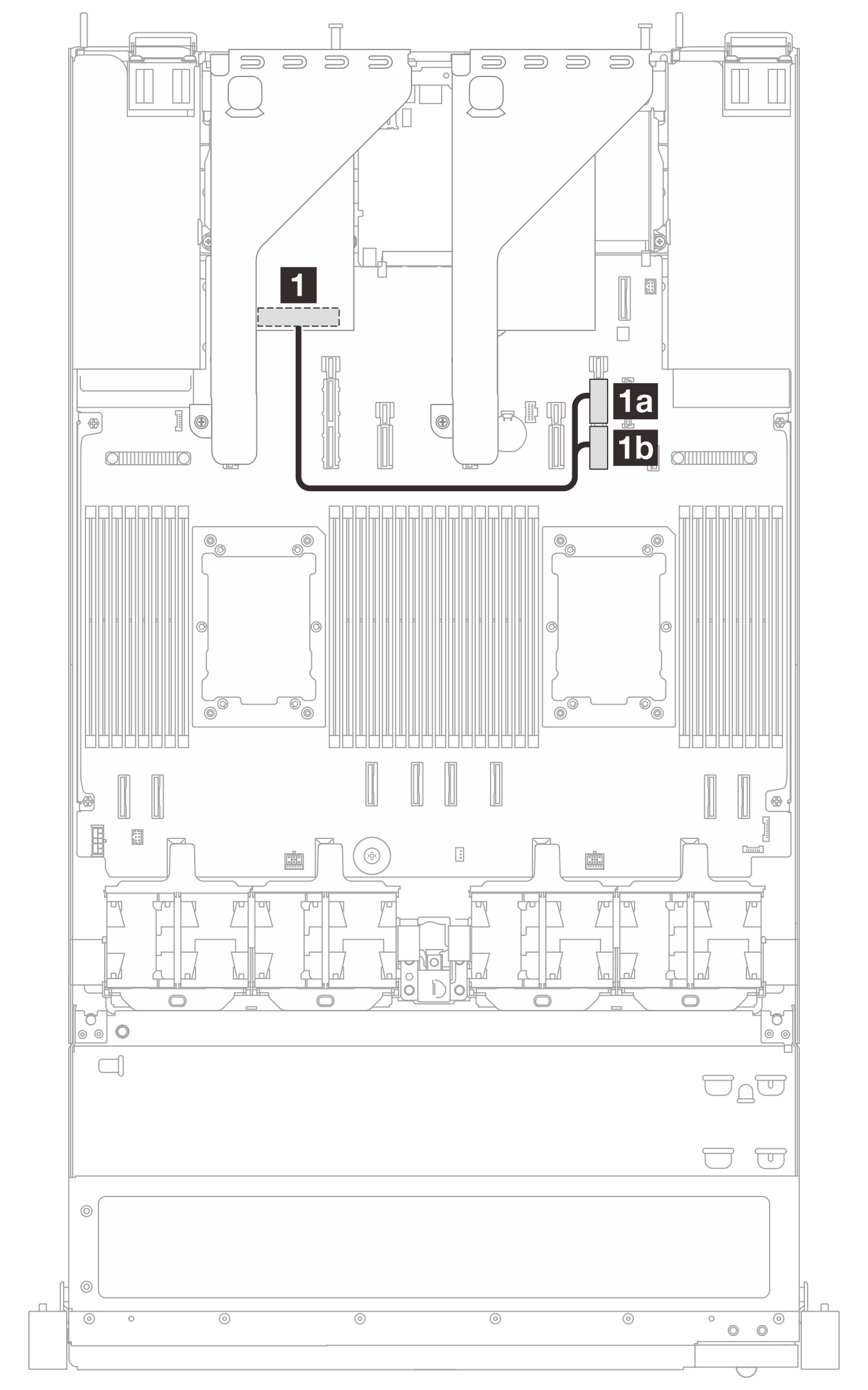

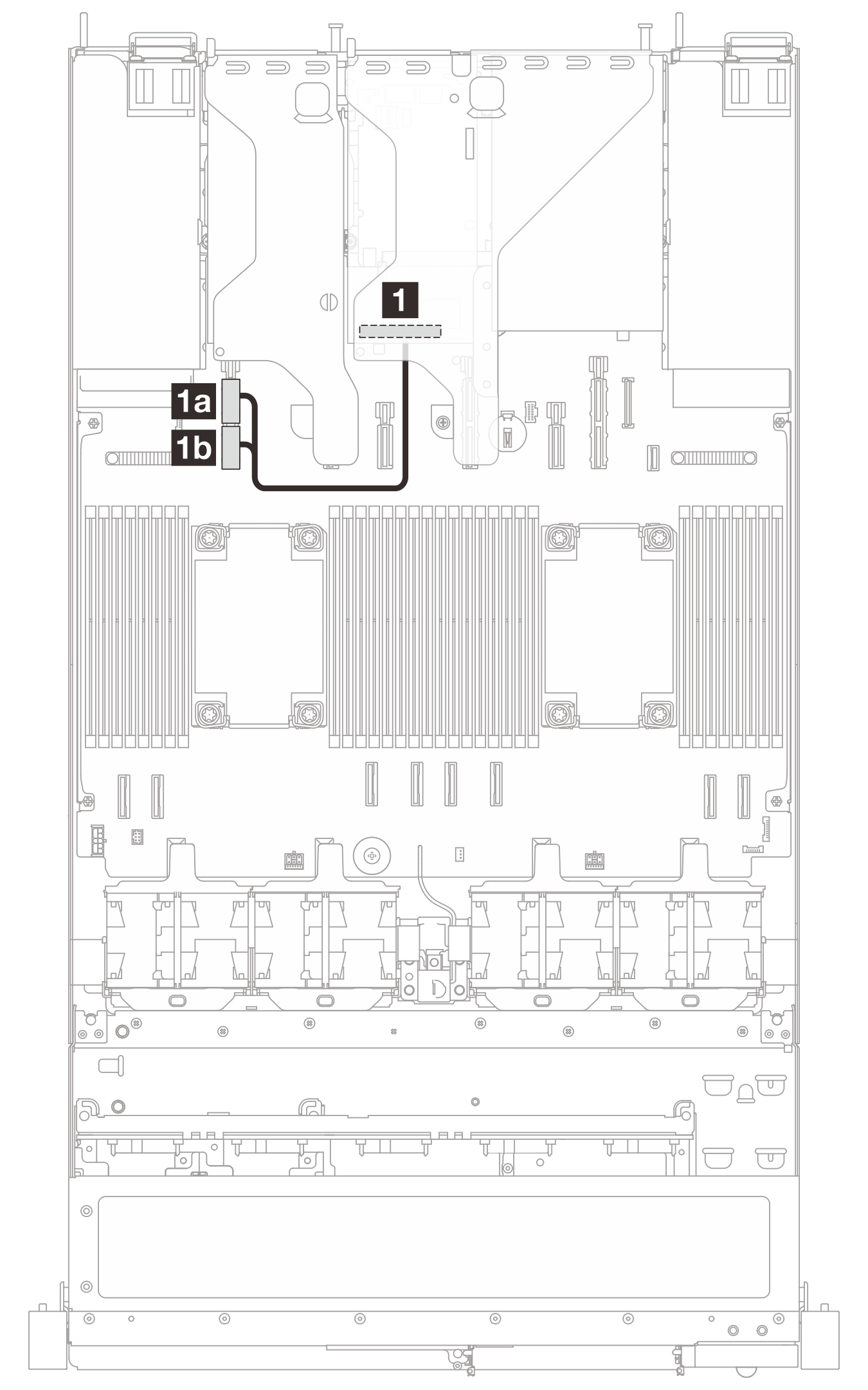

从插槽 2 到 PCIe 15A/15B	从插槽 3 到 PCIe 9A/9B

配置	转接卡支架	从	到
系统风扇组 Processor Neptune Air Module	FH + FH	插槽 1	`1a` PCIe 13A `1b` PCIe 13B
	FH + FH	插槽 3	`1a` PCIe 9A `1b` PCIe 9B
	FH + 背面 2.5 英寸硬盘	插槽 1	`1a` PCIe 13A `1b` PCIe 13B
	FH（x16）+ LP（x16）	插槽 1	`1a` PCIe 15A `1b` PCIe 15B
	FH（x16）+ LP（x16）	插槽 2	`1a` PCIe 15A `1b` PCIe 15B
	FH（x8）+ LP（x8）+ LP	插槽 3	`1a` PCIe 9A `1b` PCIe 9B
	FH（x16）+ LP（x16）+ M.2	插槽 1	`1a` PCIe 15A `1b` PCIe 15B
	FH（x16）+ LP（x16）+ M.2	插槽 2	`1a` PCIe 9A `1b` PCIe 9B
Processor Neptune Core Module	FH + 背面 M.2 硬盘	插槽 1	`1a` PCIe 15A `1b` PCIe 15B
	FH + LP	插槽 1	`1a` PCIe 15A `1b` PCIe 15B
	FH + LP	插槽 3	`1a` PCIe 9A `1b` PCIe 9B

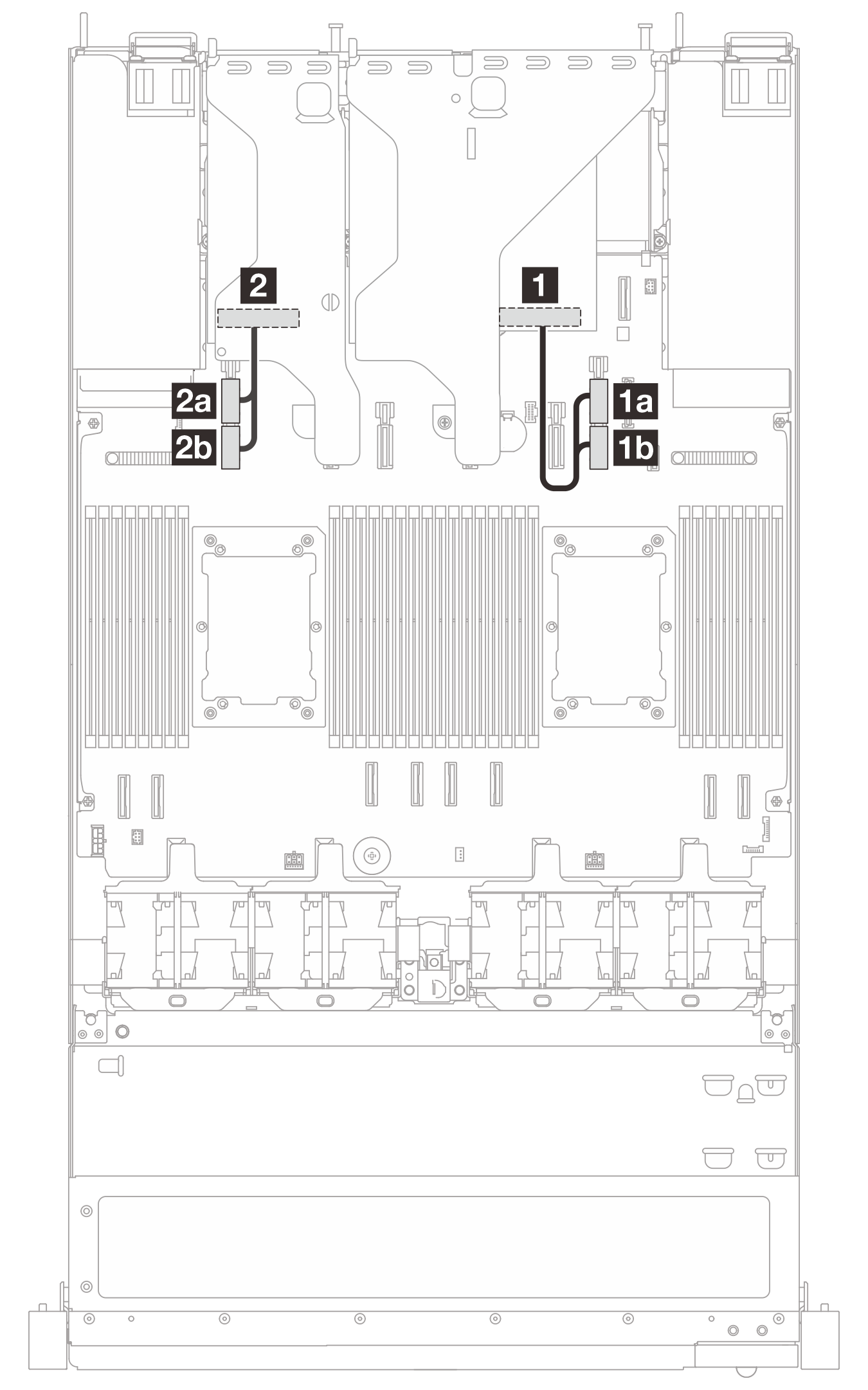

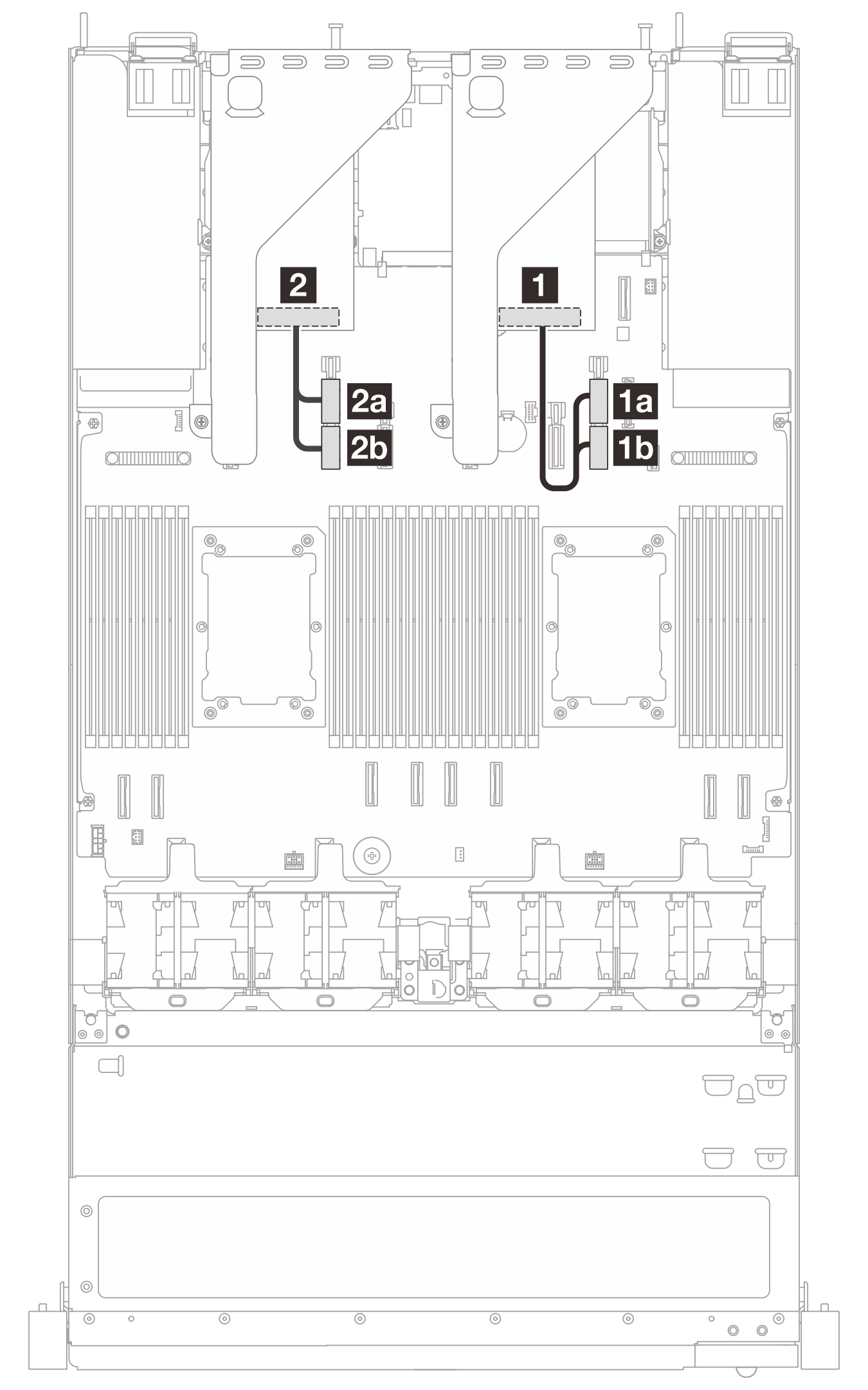

表 3. 两个处理器和两个 ConnectX-8 适配器

配置：系统风扇组 Processor Neptune Air Module	配置： Processor Neptune Core Module
转接卡支架：FH + FH	转接卡支架：FH + LP
`1` 从插槽 1 到 PCIe 9A/9B `2` 从插槽 3 到 PCIe 13A/13B	`1` 从插槽 1 到 PCIe 9A/9B `2` 从插槽 3 到 PCIe 15A/15B
