Compute Complex Neptune Core Module이 없는 서버
이 섹션에서는 Compute Complex Neptune Core Module이 설치되지 않은 경우 ConnectX-8 InfiniBand 어댑터에 대한 케이블 배선 정보를 제공합니다.
표 1: 서버에는 프로세서 1개와 ConnectX-8 어댑터 1개가 장착되어 있습니다.
표 2: 서버에는 프로세서 2개와 ConnectX-8 어댑터 1개가 장착되어 있습니다.

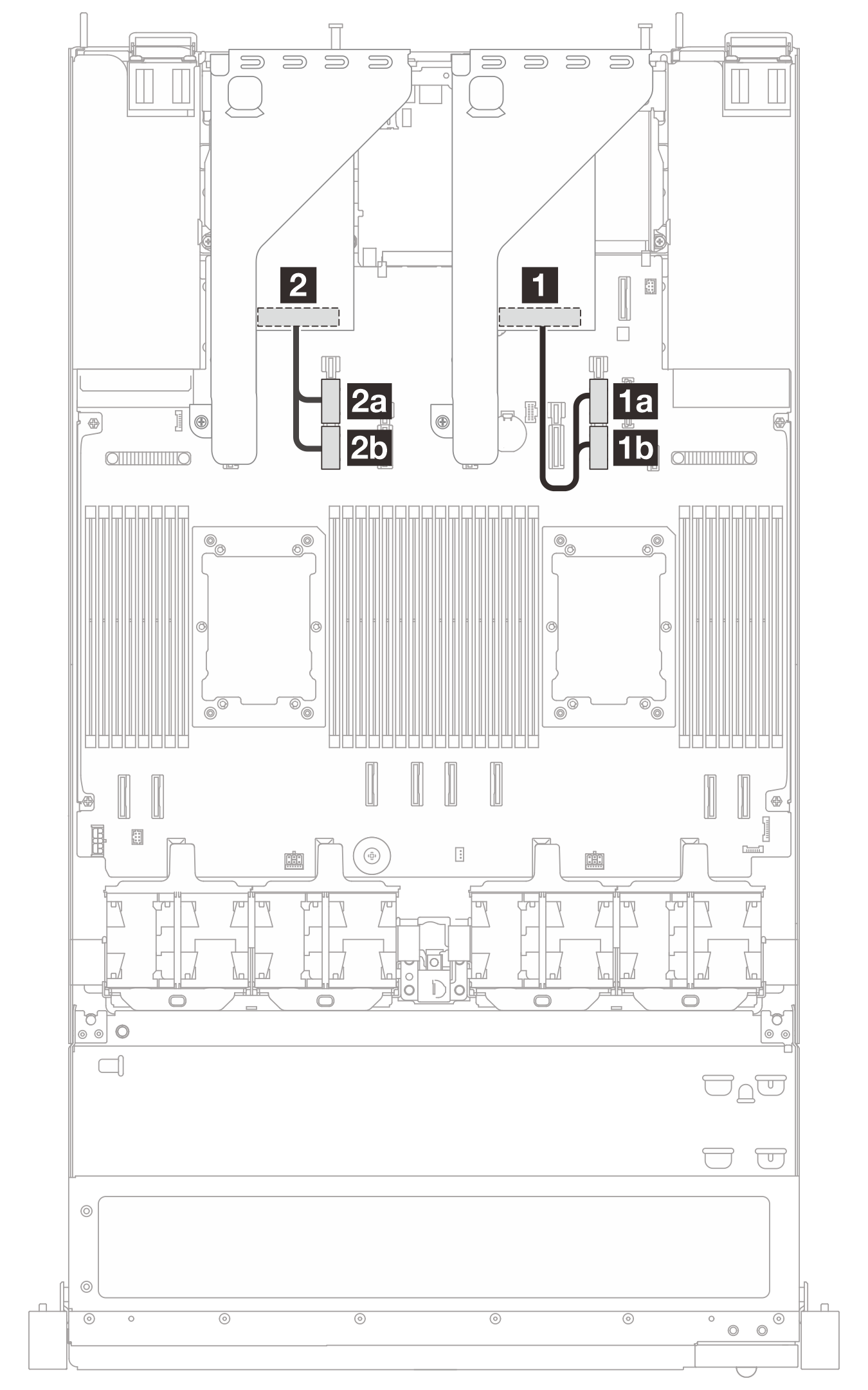

표 3: 서버에는 프로세서 2개와 ConnectX-8 어댑터 2개가 장착되어 있습니다.
주
LP: 로우 프로파일
FH: 전체 높이
 |
| 슬롯 1 - PCIe 9A/9B |
| 구성 | 라이저 브래킷 | 에서 | 끝 |
|---|---|---|---|
|
| 슬롯 1 | 1a PCIe 9A 1b PCIe 9B |
|
| 슬롯 1 | 1a PCIe 9A 1b PCIe 9B |
 |  |  |
| 슬롯 1 - PCIe 13A/13B | 슬롯 1 - PCIe 15A/15B | 슬롯 2 - PCIe 9A/9B |
 |  | |
| 슬롯 2 - PCIe 15A/15B | 슬롯 3 - PCIe 9A/9B |
| 구성 | 라이저 브래킷 | 에서 | 끝 |
|---|---|---|---|

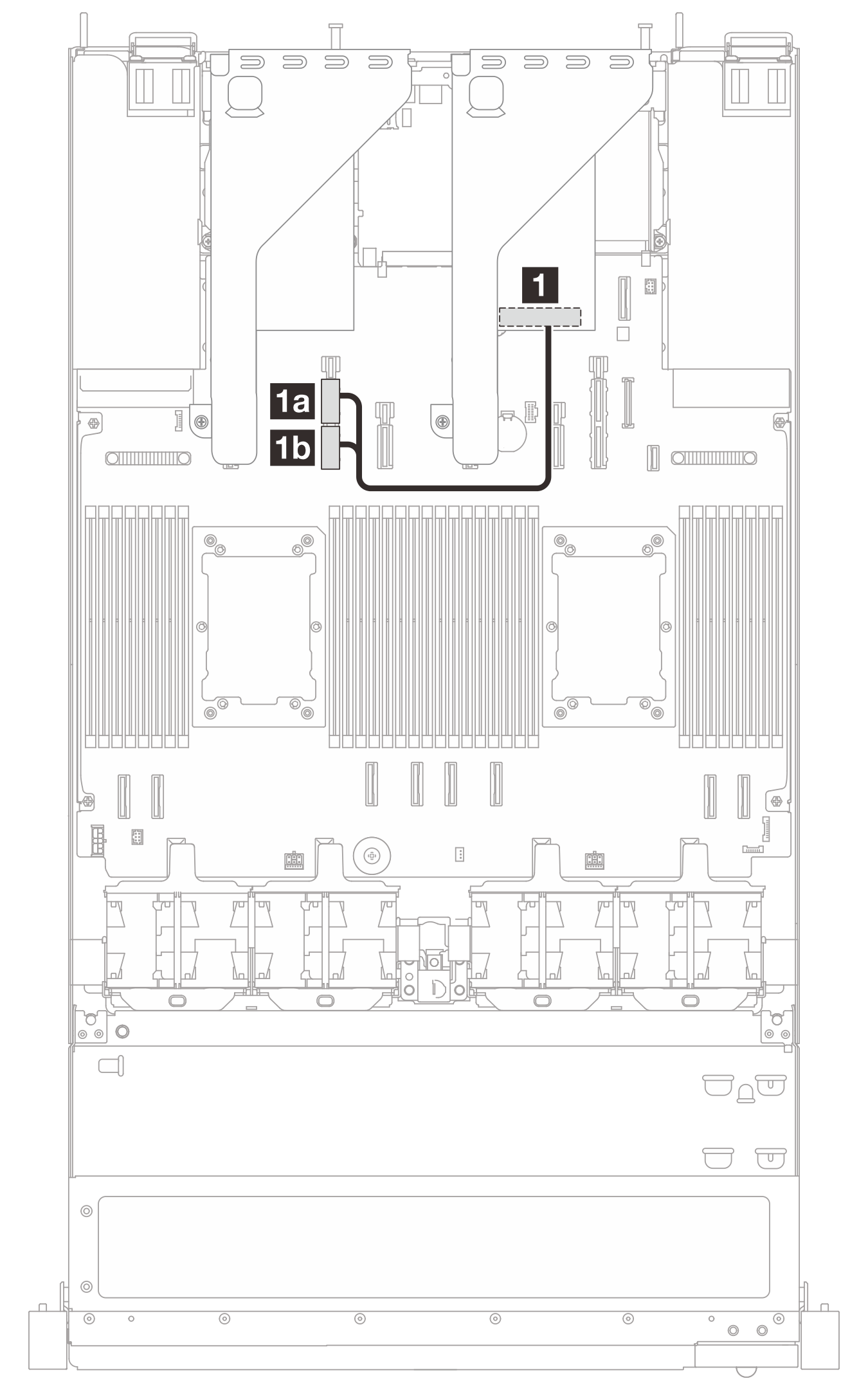

| FH + FH | 슬롯 1 | 1a PCIe 13A 1b PCIe 13B |
| 슬롯 3 | 1a PCIe 9A 1b PCIe 9B | ||
FH + 뒷면 2.5인치 드라이브 | 슬롯 1 | 1a PCIe 13A 1b PCIe 13B | |

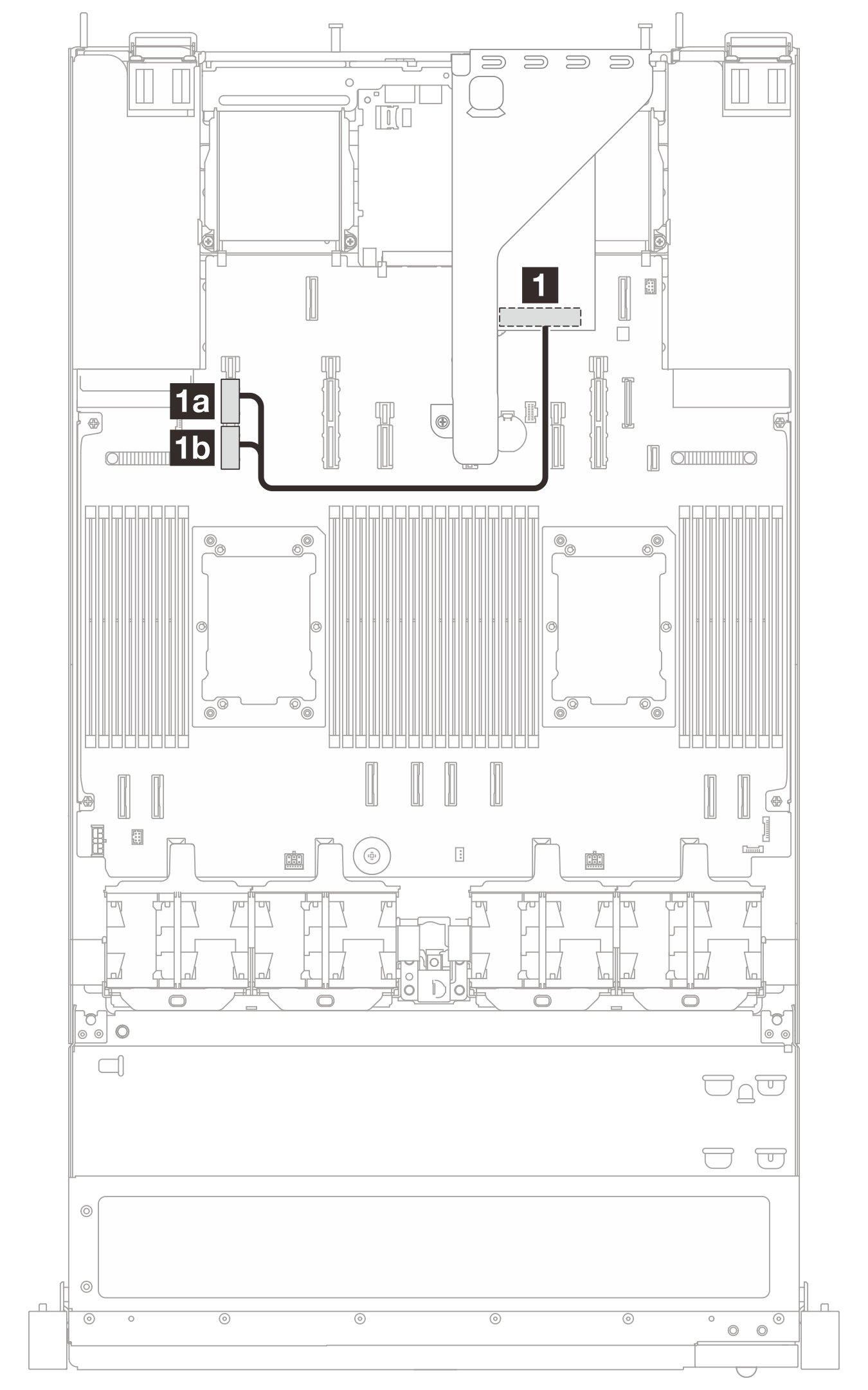

FH(x16) + LP(x16) | 슬롯 1 | 1a PCIe 15A 1b PCIe 15B | |

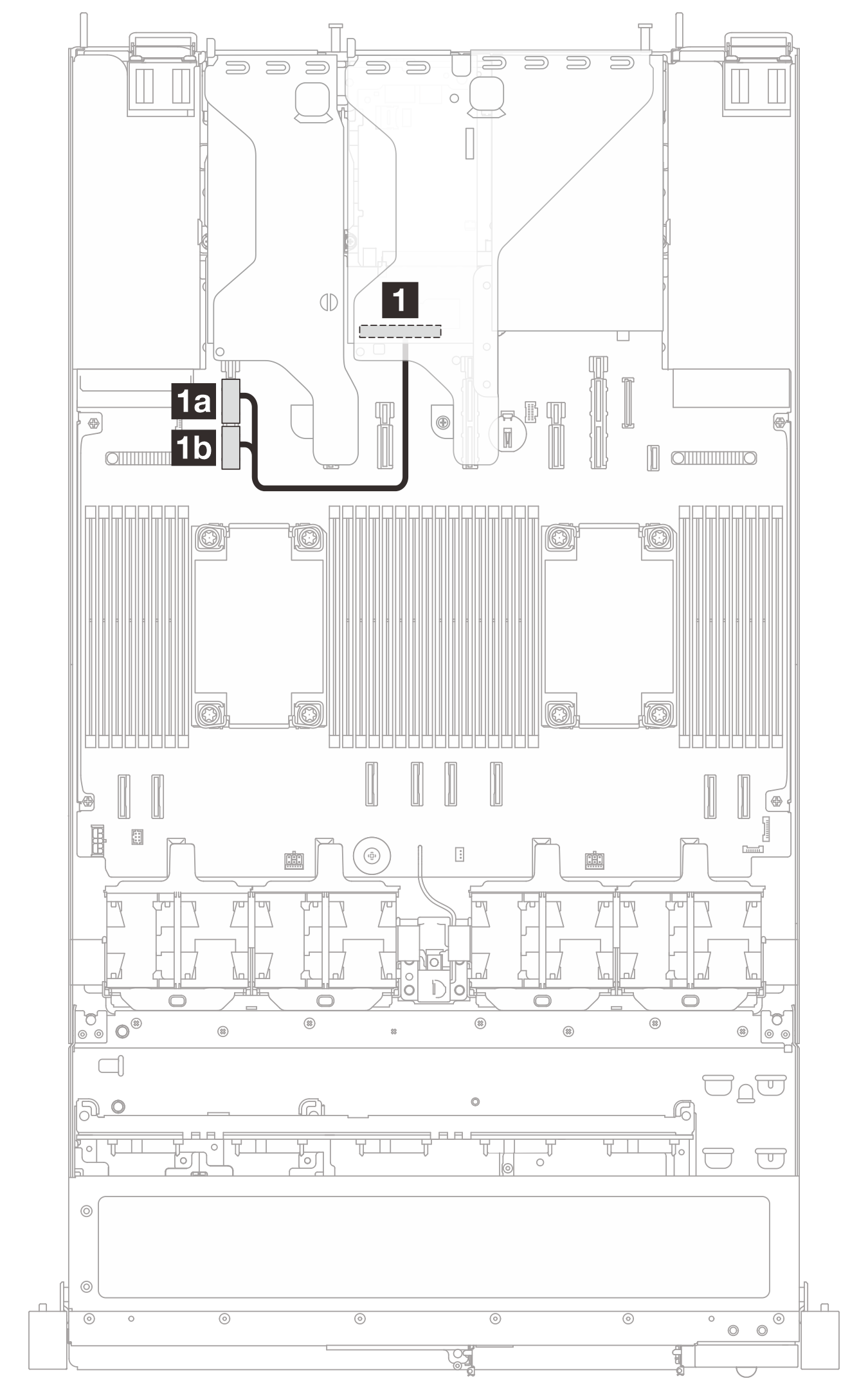

| 슬롯 2 | 1a PCIe 15A 1b PCIe 15B | ||
FH(x8) + LP(x8) + LP | 슬롯 3 | 1a PCIe 9A 1b PCIe 9B | |
FH(x16) + LP(x16) + M.2 | 슬롯 1 | 1a PCIe 15A 1b PCIe 15B | |

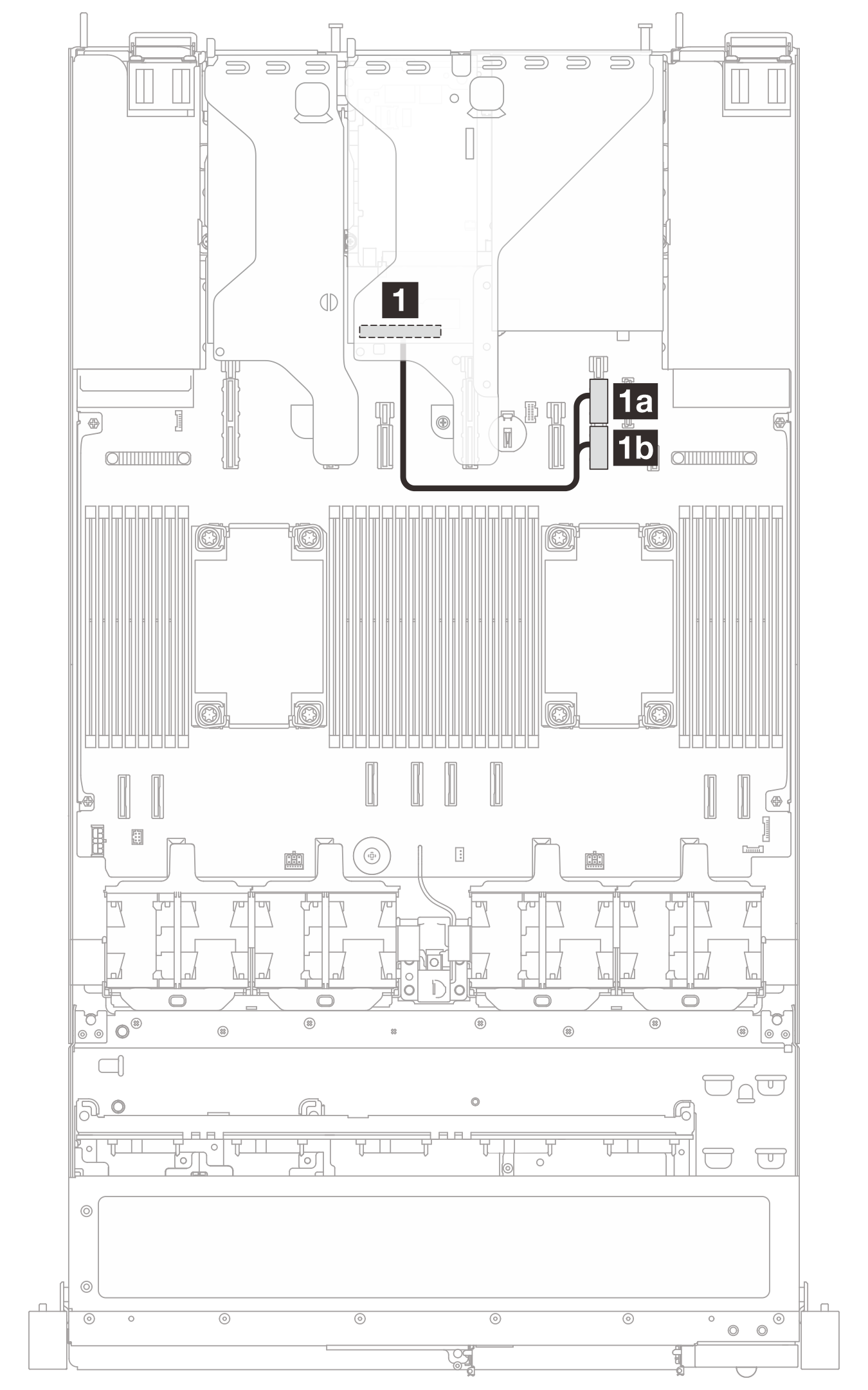

| 슬롯 2 | 1a PCIe 9A 1b PCIe 9B | ||
| FH + 뒷면 M.2 드라이브 | 슬롯 1 | 1a PCIe 15A 1b PCIe 15B |
FH + LP | 슬롯 1 | 1a PCIe 15A 1b PCIe 15B | |
| 슬롯 3 | 1a PCIe 9A 1b PCIe 9B |
 |  |
구성
| 구성
|
| 라이저 브래킷: FH + FH | 라이저 브래킷 : FH + LP |
1 슬롯 1 - PCIe 9A/9B 2 슬롯 3 - PCIe 13A/13B | 1 슬롯 1 - PCIe 9A/9B 2 슬롯 3 - PCIe 15A/15B |
