Servidor sin Compute Complex Neptune Core Module

En esta sección se proporciona información sobre la disposición de los cables para el adaptador ConnectX-8 InfiniBand cuando no se instala el Compute Complex Neptune Core Module.

Tabla 1: El servidor está equipado con un procesador y un adaptador ConnectX-8.
Tabla 2: El servidor está equipado con dos procesadores y un adaptador ConnectX-8.
Tabla 3: El servidor está equipado con dos procesadores y dos adaptadores ConnectX-8.

Nota

LP: bajo perfil
FH: altura completa

Tabla 1. Un procesador y un adaptador ConnectX-8

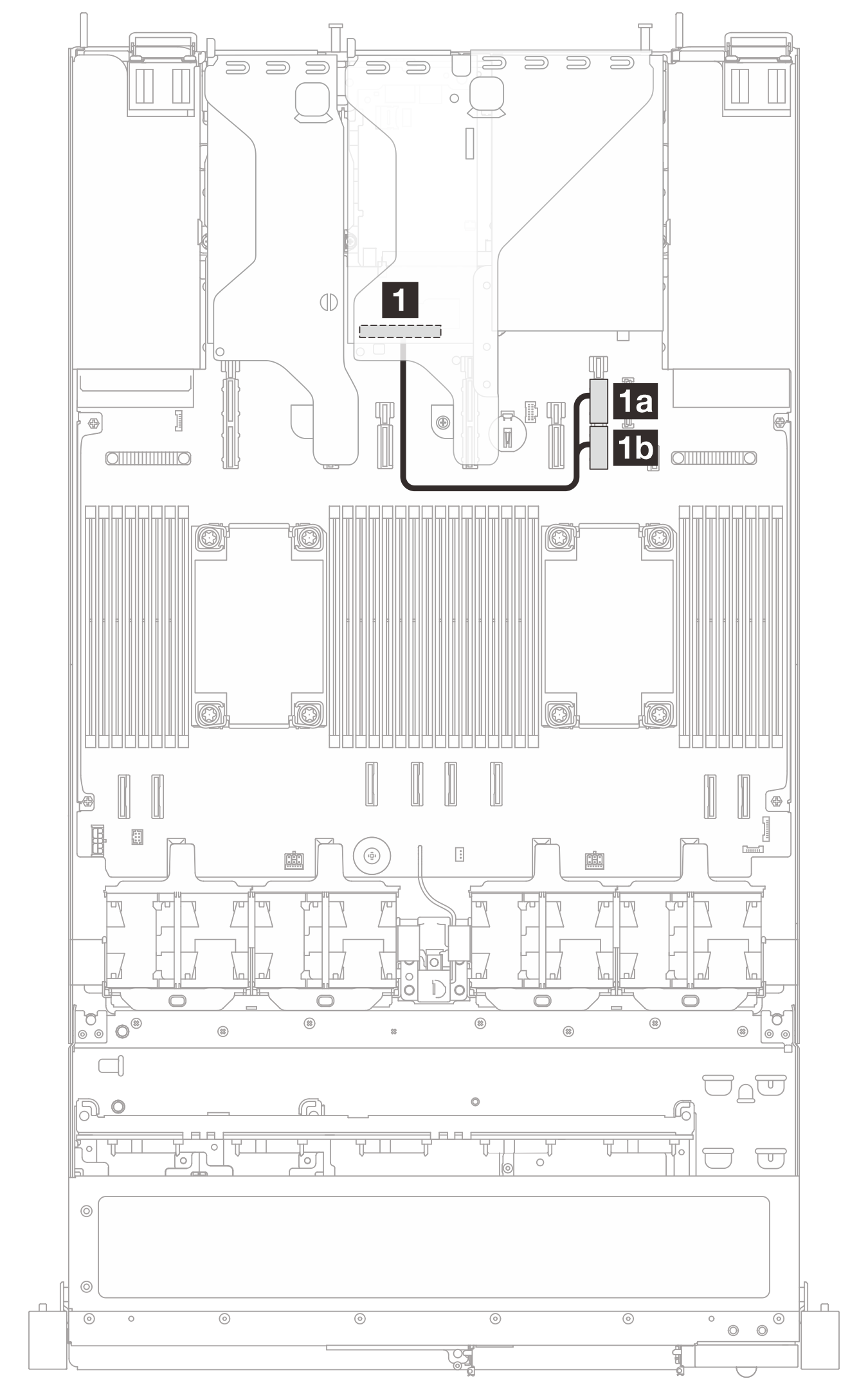

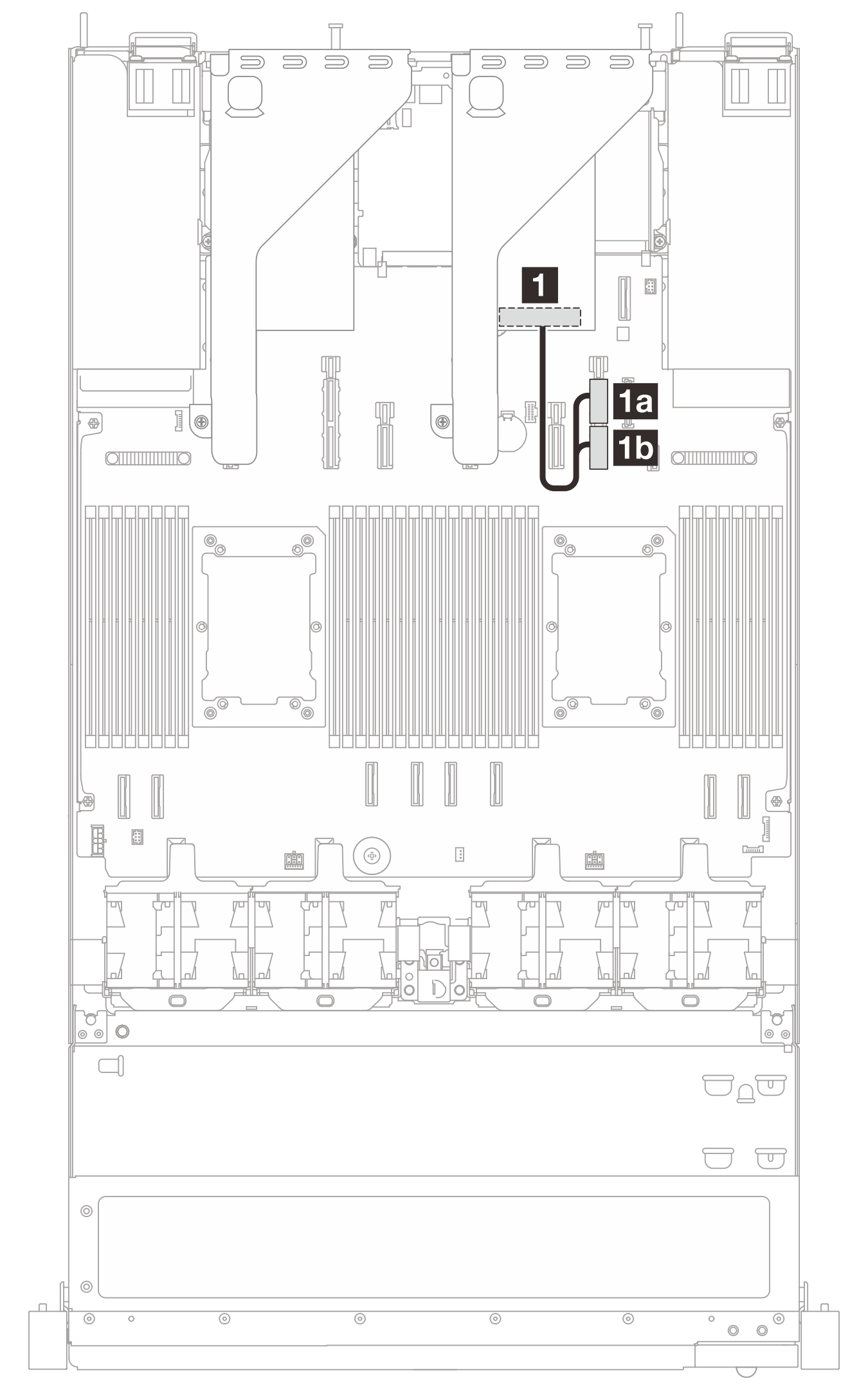

De la ranura 1 hasta PCIe 9A/9B

Configuración	Abrazadera de expansión	Desde	Hasta
Paquete de ventiladores del sistema Procesador Neptune Módulo de aire	FH FH + unidad posterior de 2,5 pulgadas	Ranura 1	`1a` PCIe 9A `1b` PCIe 9B
Procesador Neptune Módulo principal	FH FH + unidad trasera M.2	Ranura 1	`1a` PCIe 9A `1b` PCIe 9B

Tabla 2. Dos procesadores y un adaptador ConnectX-8

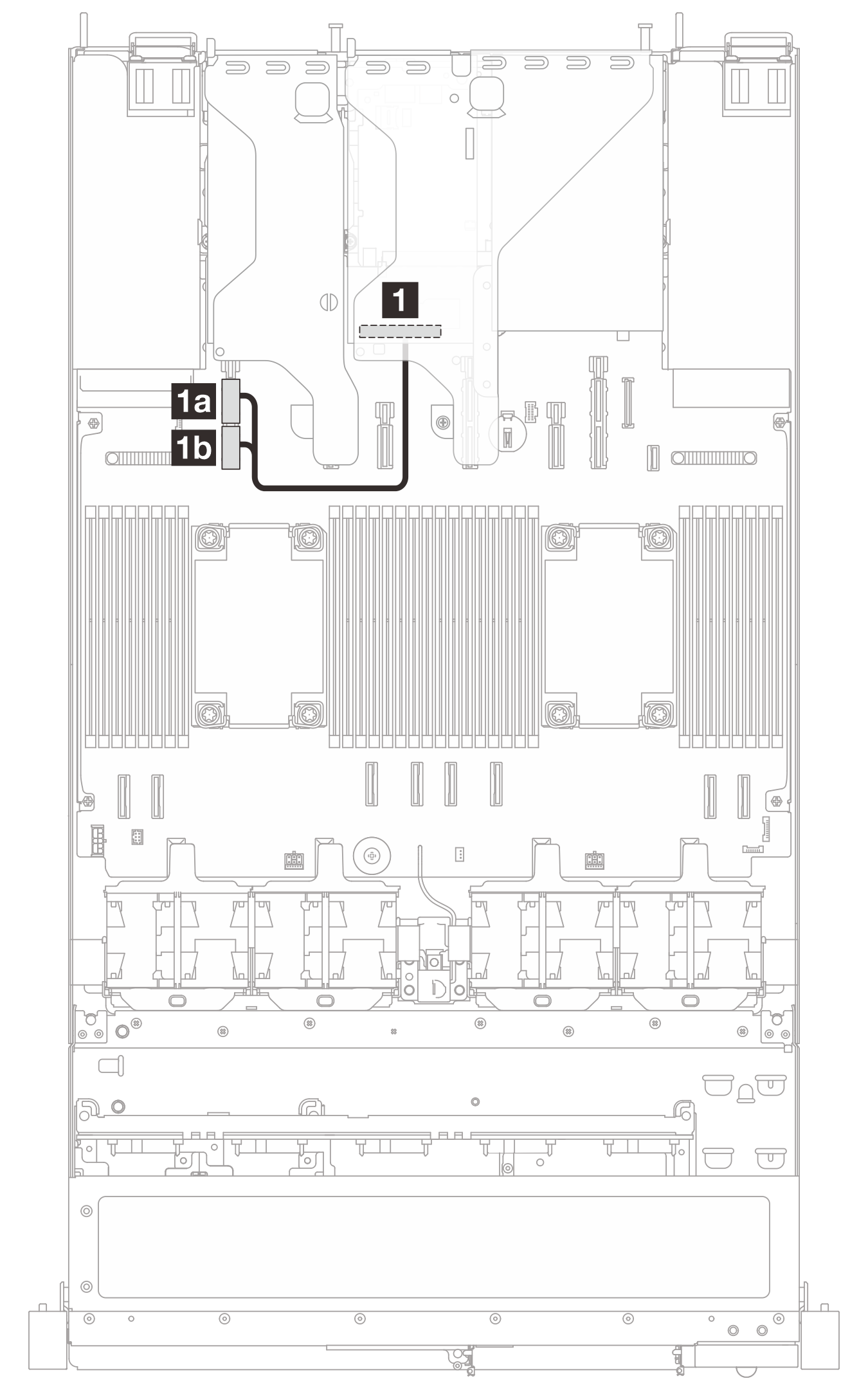

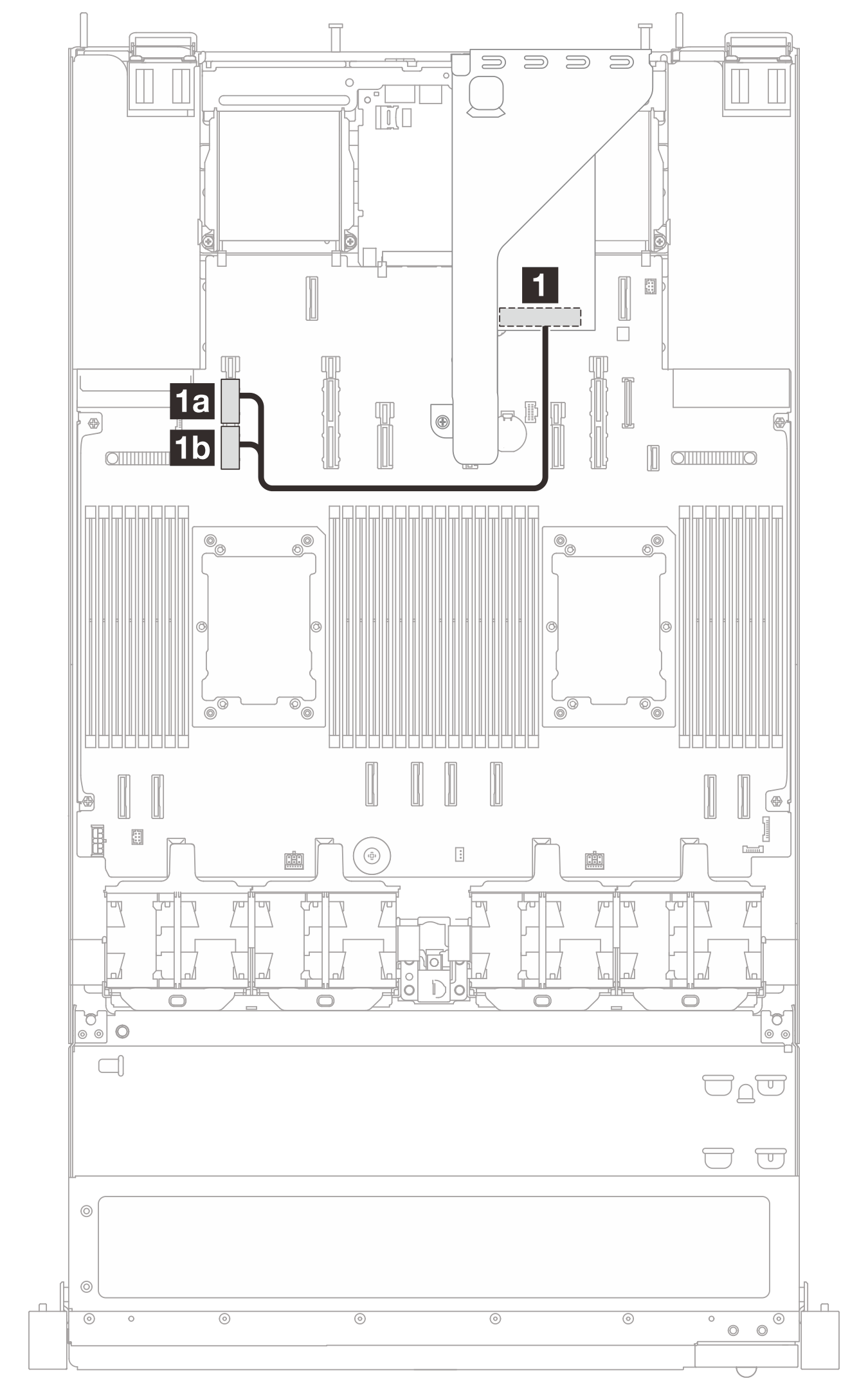

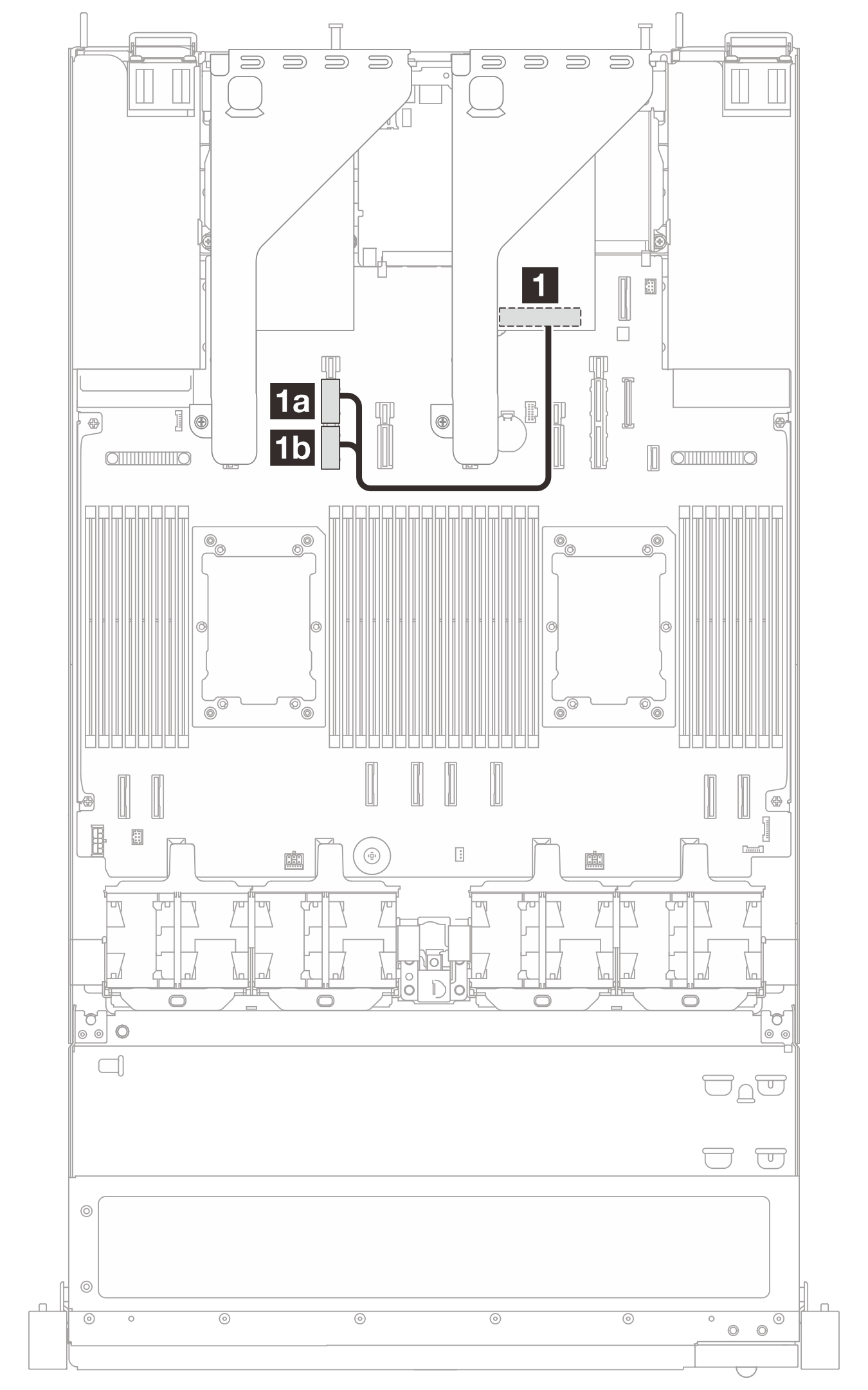

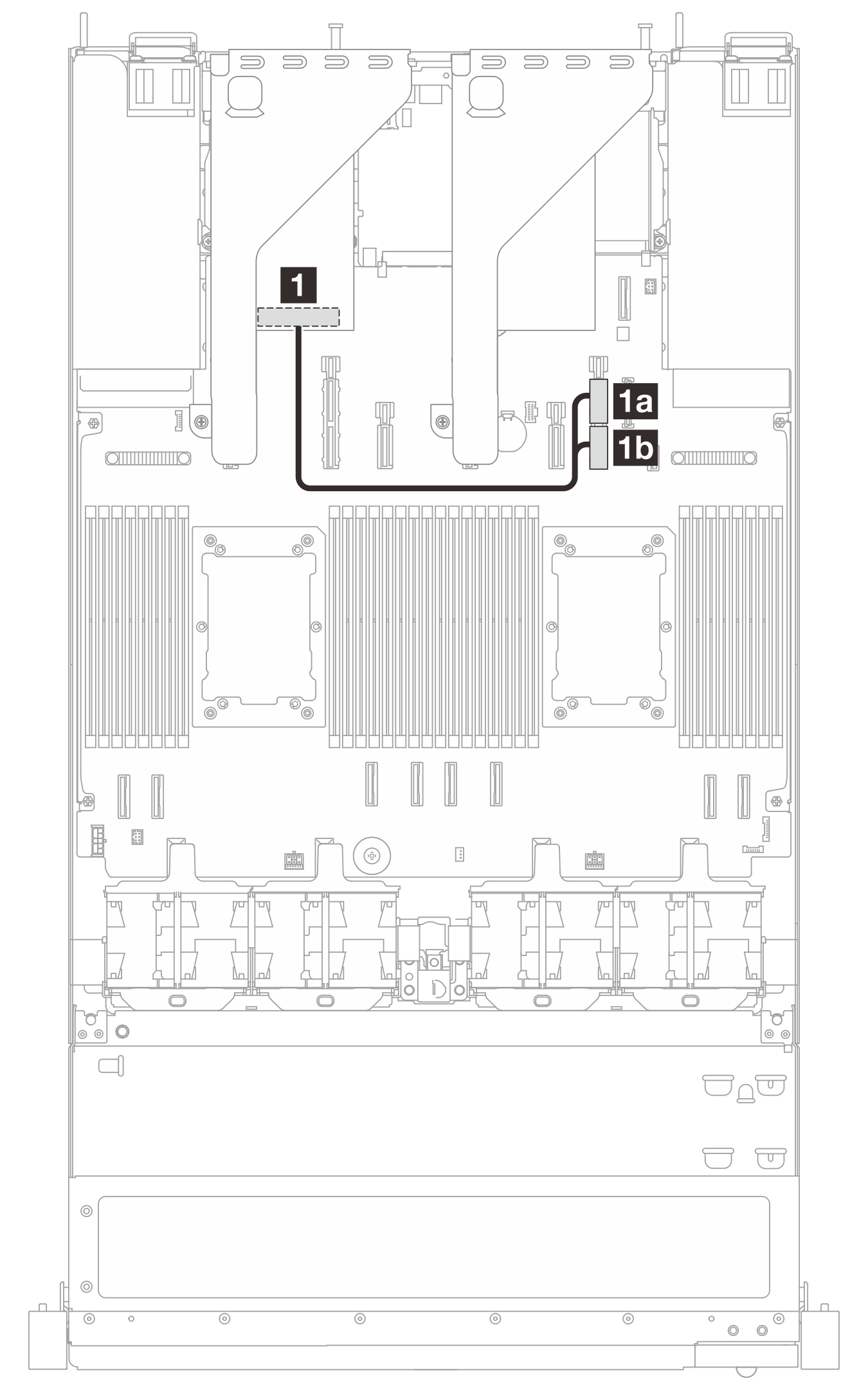

De la ranura 1 hasta PCIe 13A/13B	Desde la ranura 1 hasta PCIe 15A/15B	De la ranura 2 hasta PCIe 9A/9B

Desde la ranura 2 hasta PCIe 15A/15B	De la ranura 3 hasta PCIe 9A/9B

Configuración	Abrazadera de expansión	Desde	Hasta
Paquete de ventiladores del sistema Procesador Neptune Módulo de aire	FH + FH	Ranura 1	`1a` PCIe 13A `1b` PCIe 13B
	FH + FH	Ranura 3	`1a` PCIe 9A `1b` PCIe 9B
	FH + unidad posterior de 2,5 pulgadas	Ranura 1	`1a` PCIe 13A `1b` PCIe 13B
	FH (x16) + LP (x16)	Ranura 1	`1a` PCIe 15A `1b` PCIe 15B
	FH (x16) + LP (x16)	Ranura 2	`1a` PCIe 15A `1b` PCIe 15B
	FH (x8) + LP (x8) + LP	Ranura 3	`1a` PCIe 9A `1b` PCIe 9B
	FH (x16) + LP (x16) + M.2	Ranura 1	`1a` PCIe 15A `1b` PCIe 15B
	FH (x16) + LP (x16) + M.2	Ranura 2	`1a` PCIe 9A `1b` PCIe 9B
Procesador Neptune Módulo principal	FH + unidad trasera M.2	Ranura 1	`1a` PCIe 15A `1b` PCIe 15B
	FH + LP	Ranura 1	`1a` PCIe 15A `1b` PCIe 15B
	FH + LP	Ranura 3	`1a` PCIe 9A `1b` PCIe 9B

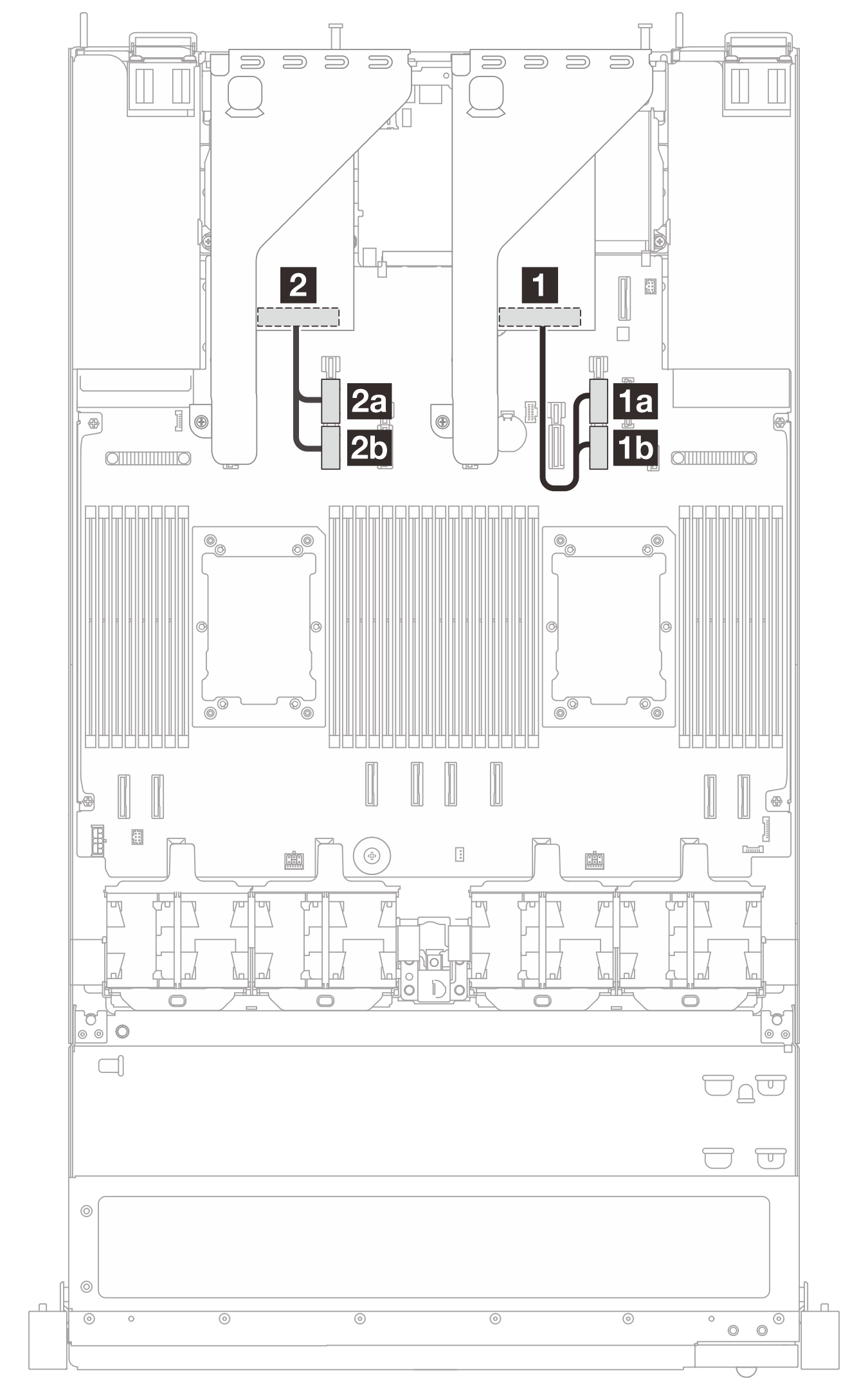

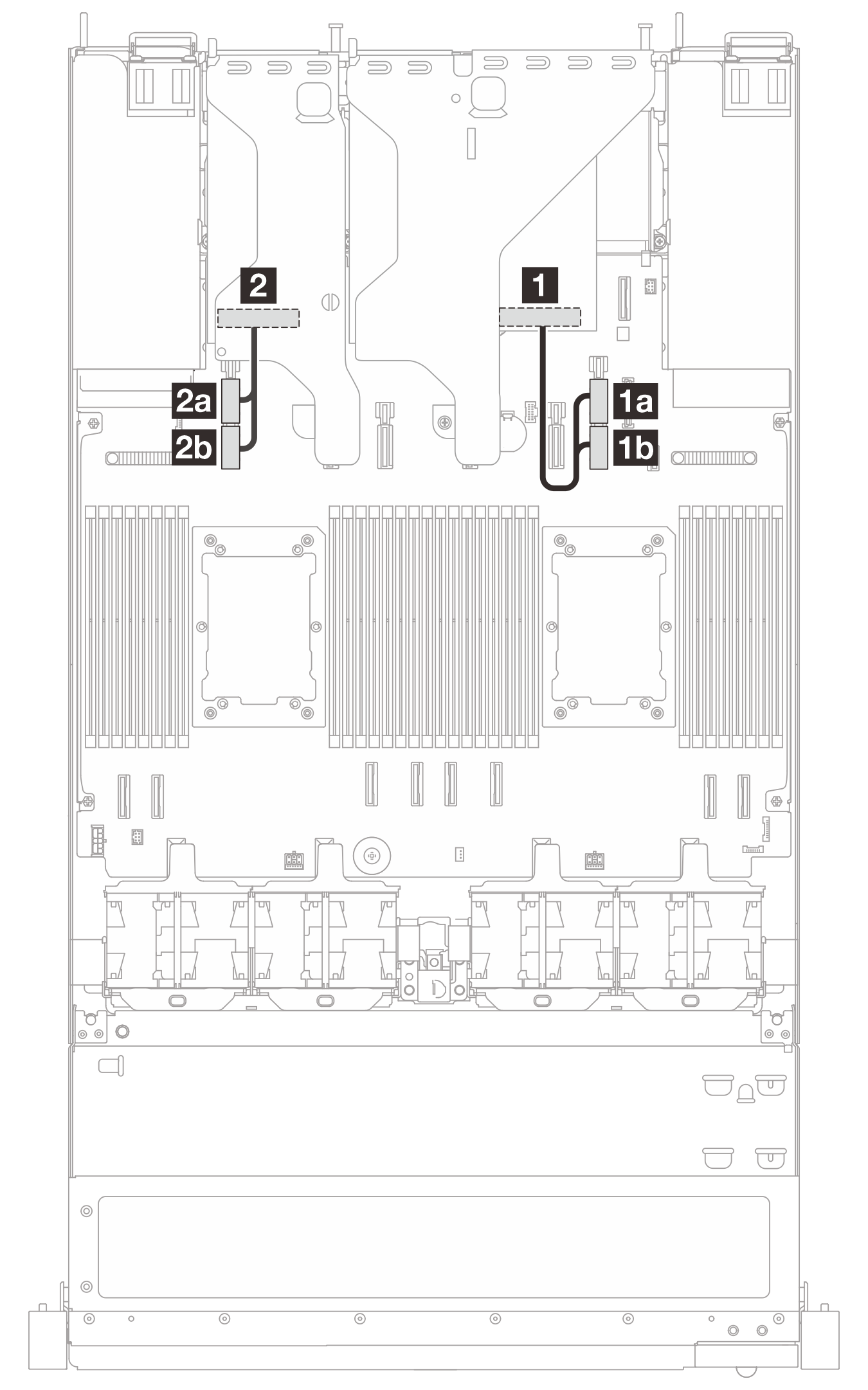

Tabla 3. Dos procesadores y dos adaptadores ConnectX-8

Configuración: Paquete de ventiladores del sistema Procesador Neptune Módulo de aire	Configuración: Procesador Neptune Módulo principal
Soporte de expansión: FH + FH	Soporte de expansión: FH + LP
`1` De la ranura 1 hasta PCIe 9A/9B `2` De la ranura 3 hasta PCIe 13A/13B	`1` De la ranura 1 hasta PCIe 9A/9B `2` De la ranura 3 hasta PCIe 15A/15B
