Connettori dell'adattatore RAID e HBA

Le seguenti figure di adattatori sono esempi relativi alla matrice del controller di storage del server. Gli adattatori fisici potrebbero avere un aspetto leggermente diverso da quelli nelle figure.

• Adattatori RAID e HBA SFF

  • Adattatore HBA SFF 8i Gen 3 (due connettori di porta)

  • Adattatore RAID SFF 16i Gen 3 (quattro connettori di porta)

  • Adattatore RAID SFF 8i Gen 4 (un connettore di porta)

• Adattatori RAID CFF

  • Adattatore RAID CFF 16i Gen 3 (quattro connettori di porta)

  • Adattatore RAID CFF 16i Gen 4 (quattro connettori di porta)

Adattatori RAID e HBA SFF​

Consultare questa sezione per individuare i connettori sugli adattatori RAID e HBA SFF.

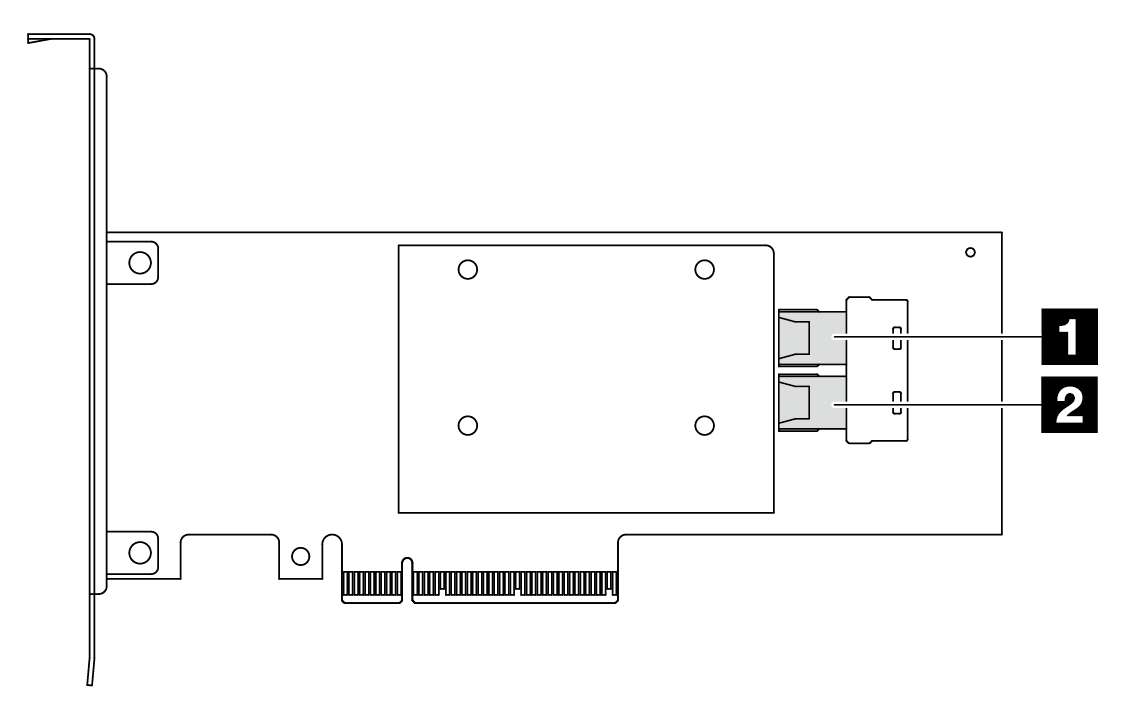

Figura 1. Adattatore RAID/HBA SFF 8i Gen 3 (due connettori di porta)

• 1 C0
• 2 C1

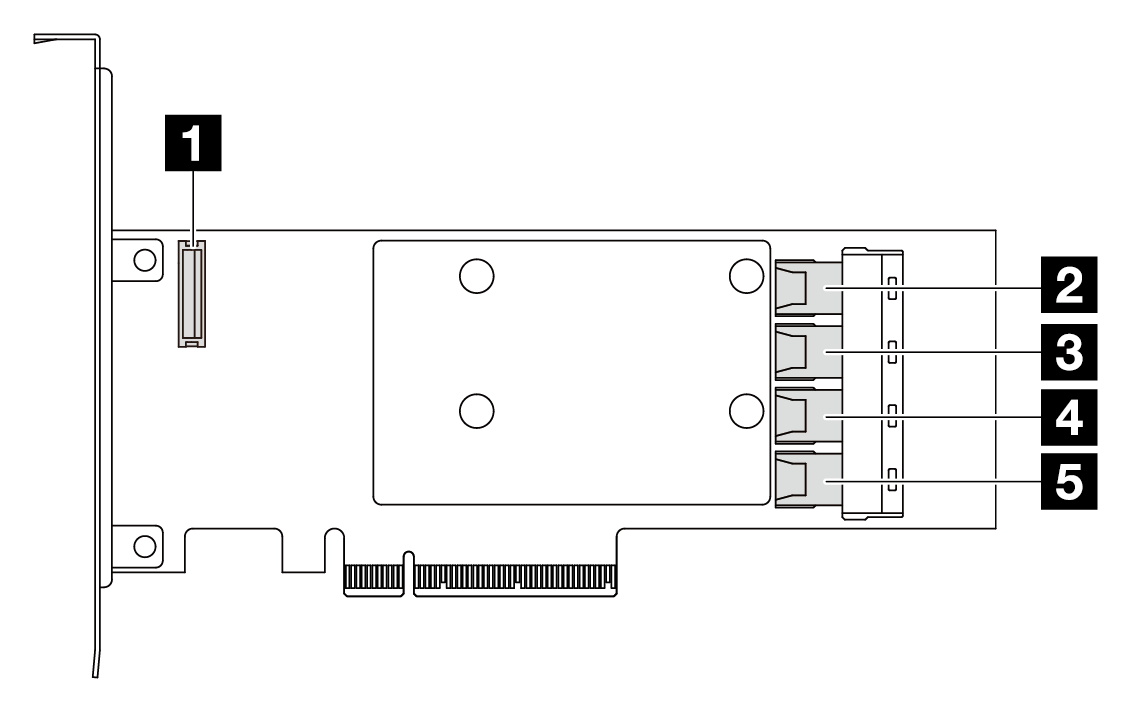

Figura 2. Adattatore RAID/HBA SFF 16i Gen 3 (quattro connettori di porta)

• 1 Connettore del modulo di alimentazione flash RAID
• 2 C0
• 3 C1
• 4 C2
• 5 C3

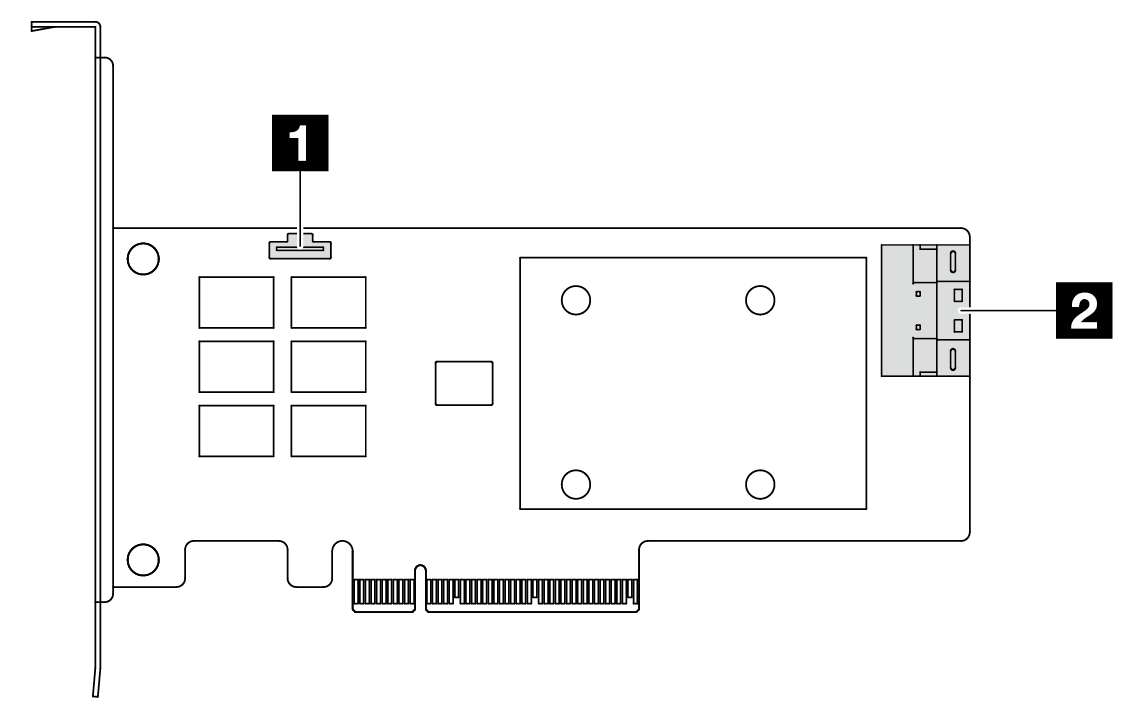

Figura 3. Adattatore RAID/HBA SFF 8i Gen 4 (un connettore di porta)

• 1 Connettore del modulo di alimentazione flash RAID
• 2 C0

Adattatori RAID CFF​

Consultare questa sezione per individuare i connettori sugli adattatori RAID CFF.

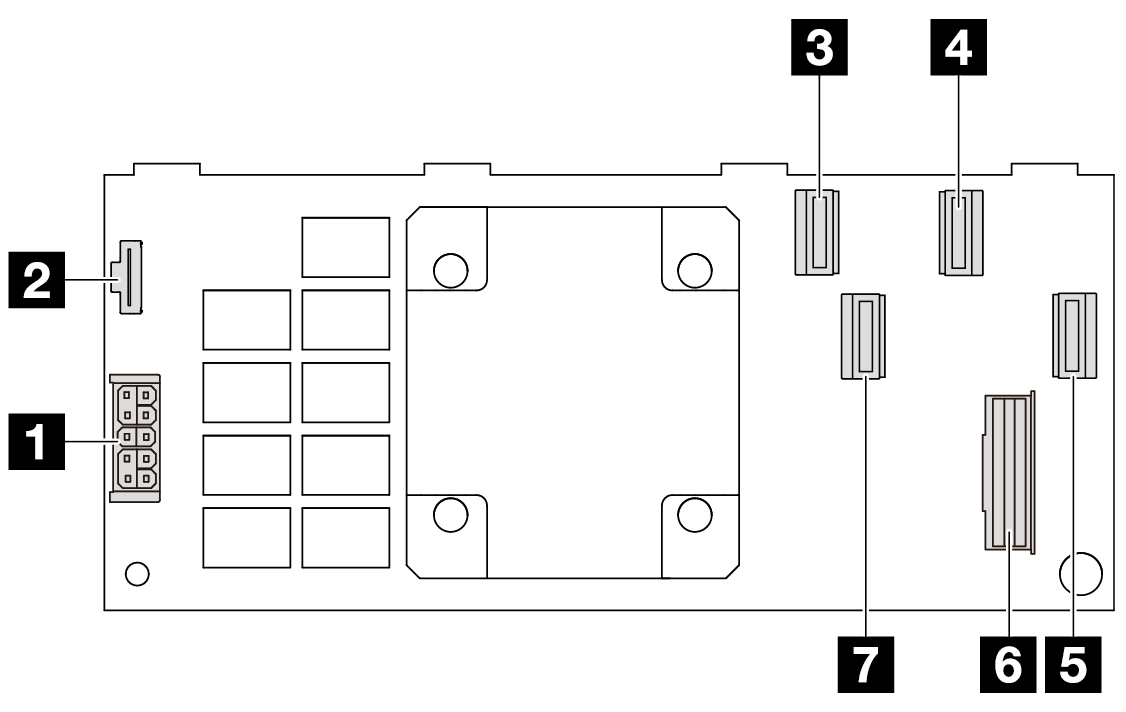

Figura 4. Adattatore RAID CFF 16i Gen 3 (quattro connettori di porta)

• 1 Connettore del modulo di alimentazione flash RAID
• 2 Alimentazione
• 3 Connettore MB input
• 4 C0
• 5 C2
• 6 C3
• 7 C1

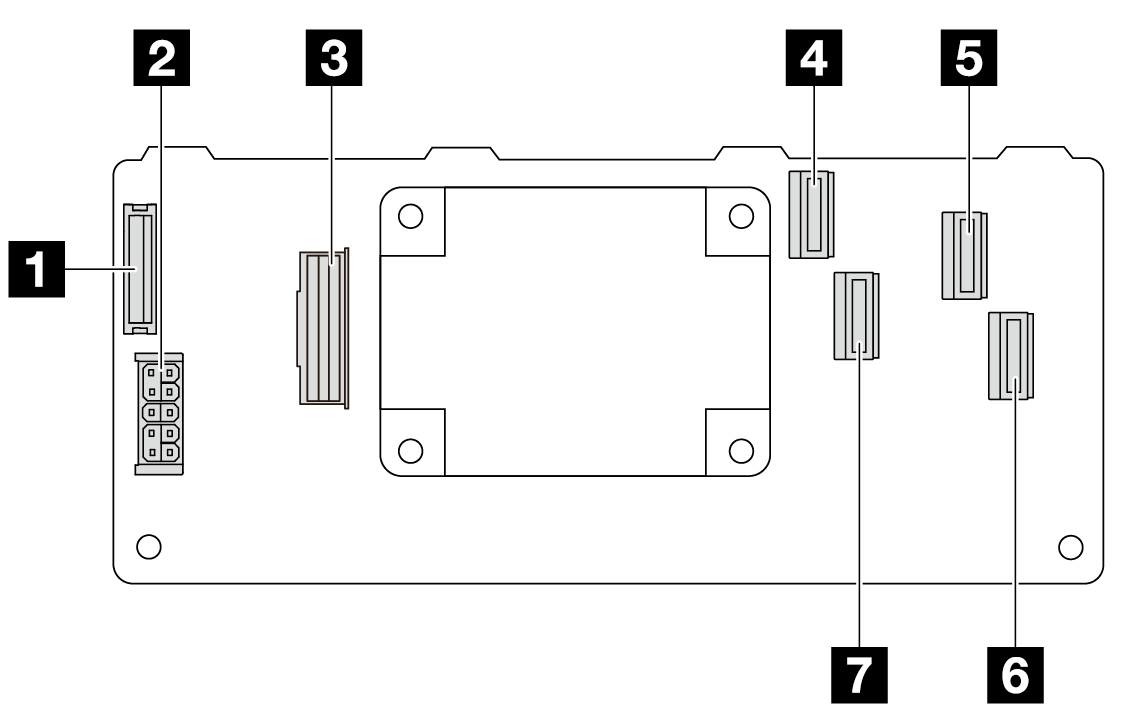

Figura 5. Adattatore RAID CFF 16i Gen 4 (quattro connettori di porta)

• 1 Alimentazione
• 2 Connettore del modulo di alimentazione flash RAID
• 3 C0
• 4 C2
• 5 C3
• 6 Connettore MB input
• 7 C1
