Rimozione di un modulo della porta seriale

Utilizzare queste informazioni per rimuovere un modulo della porta seriale.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Tenere le parti sensibili all'elettricità statica negli involucri antistatici fino all'installazione per evitare l'esposizione all'elettricità statica. Maneggiare le parti con un cinturino da polso di scaricamento elettrostatico o un altro sistema di messa a terra. Posizionare le parti su una superficie antistatica.

Procedura

  1. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
  2. Scollegare il cavo del modulo della porta seriale dall'assieme della scheda di sistema.
  3. Rimuovere la staffa della scheda verticale.
    Figura 1. Rimozione della staffa verticale
    Removing the riser bracket

    1. Allentare la vite che blocca la staffa della scheda verticale.
    2. Estrarre la staffa dallo chassis.
  4. Aprire il fermo di blocco e rimuovere il modulo della porta seriale dalla staffa della scheda verticale.

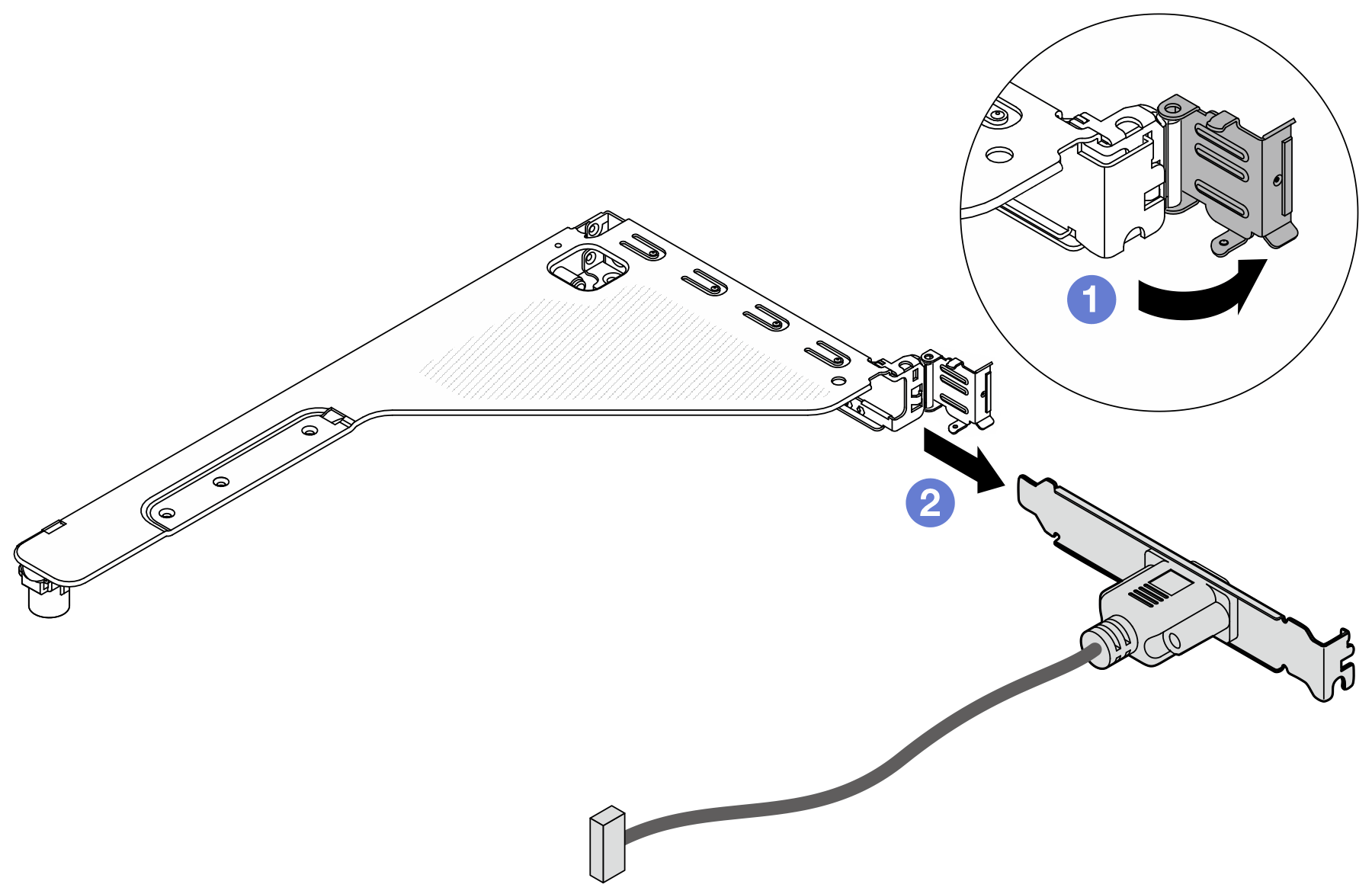

    Figura 2. Rimozione della staffa verticale
    Removing the riser bracket

    1. Aprire il fermo di blocco.
    2. Rimuovere il modulo della porta seriale dalla staffa della scheda verticale.
  5. (Facoltativo) Se è necessario sostituire la staffa della porta seriale, utilizzare una chiave inglese da 5 mm per smontare il cavo della porta seriale dalla staffa.

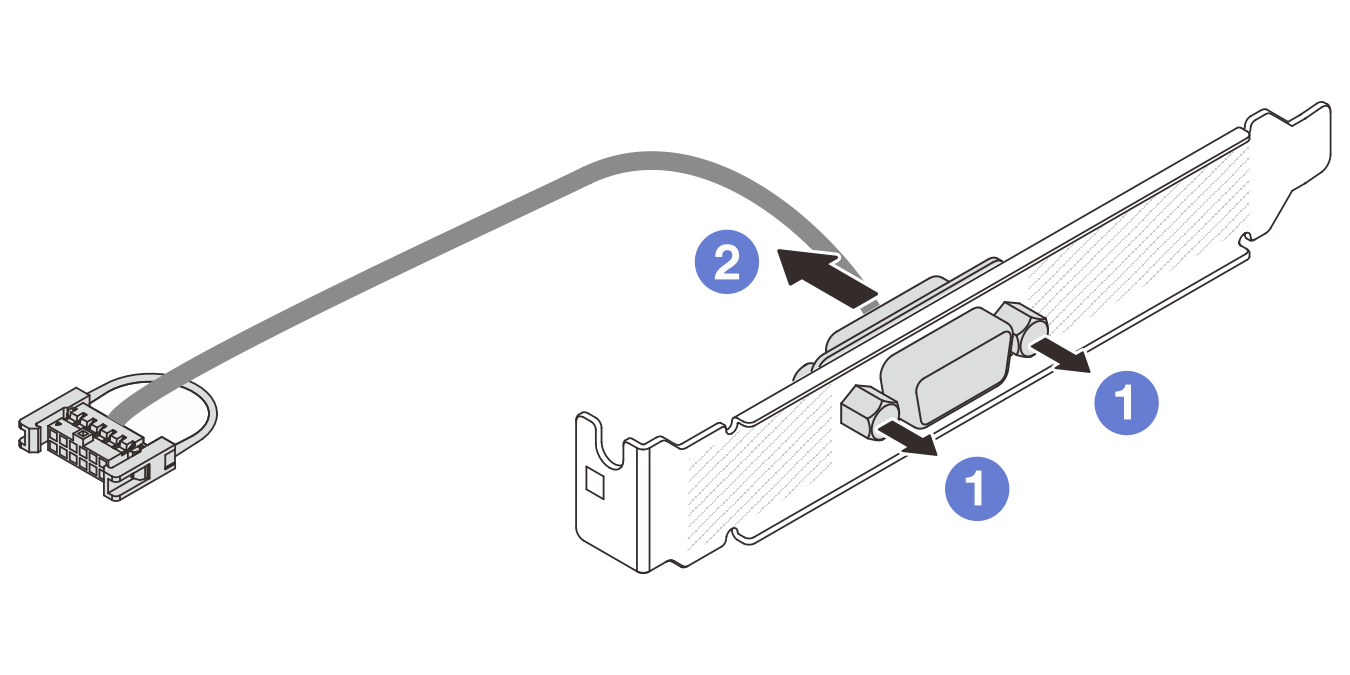

    Figura 3. Smontaggio del modulo della porta seriale
    Disassembling the serial port module

    1. Allentare le due viti.
    2. Estrarre il cavo della porta seriale dalla staffa.

Dopo aver terminato

  1. Installare un nuovo modulo della porta seriale, un adattatore PCIe o una staffa dello slot PCIe per coprire la parte. Vedere Installazione di un modulo della porta seriale e Installazione di un adattatore PCIe.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
