Configurazioni multiserver

Consultare questa sezione per informazioni su come instradare i cavi per la configurazione multiserver.

Configurazione multiserver​

È possibile collegare più server con cavi Ethernet come illustrato.

Nota

  • Per la configurazione multiserver assicurarsi di installare un ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter e impostare Configurazione UEFI > Impostazioni BMC > Impostazioni di rete > Porta di interfaccia di rete su MAC uplink sul server con l'adattatore installato.

  • Tutti i server ThinkSystem che supportano ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter possono essere concatenati in configurazioni multiserver tramite l'adattatore.

  • Per ThinkSystem SR630 V4, ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter è supportato nello slot OCP 1. Quando l'adattatore è installato, lo slot OCP 2 non è supportato.

  • Per un'efficienza ottimizzata, installare il modulo OCP richiesto come illustrato.

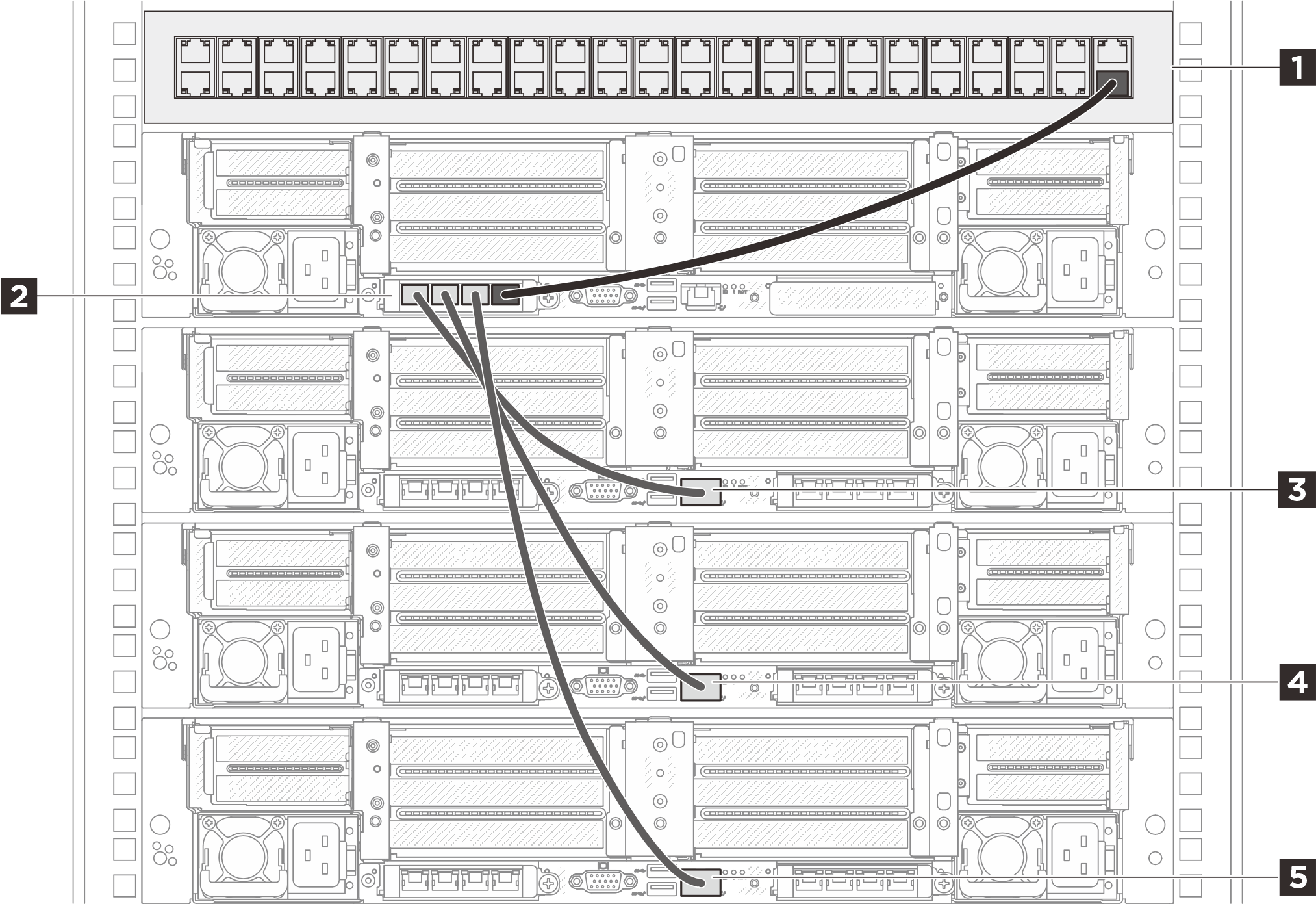

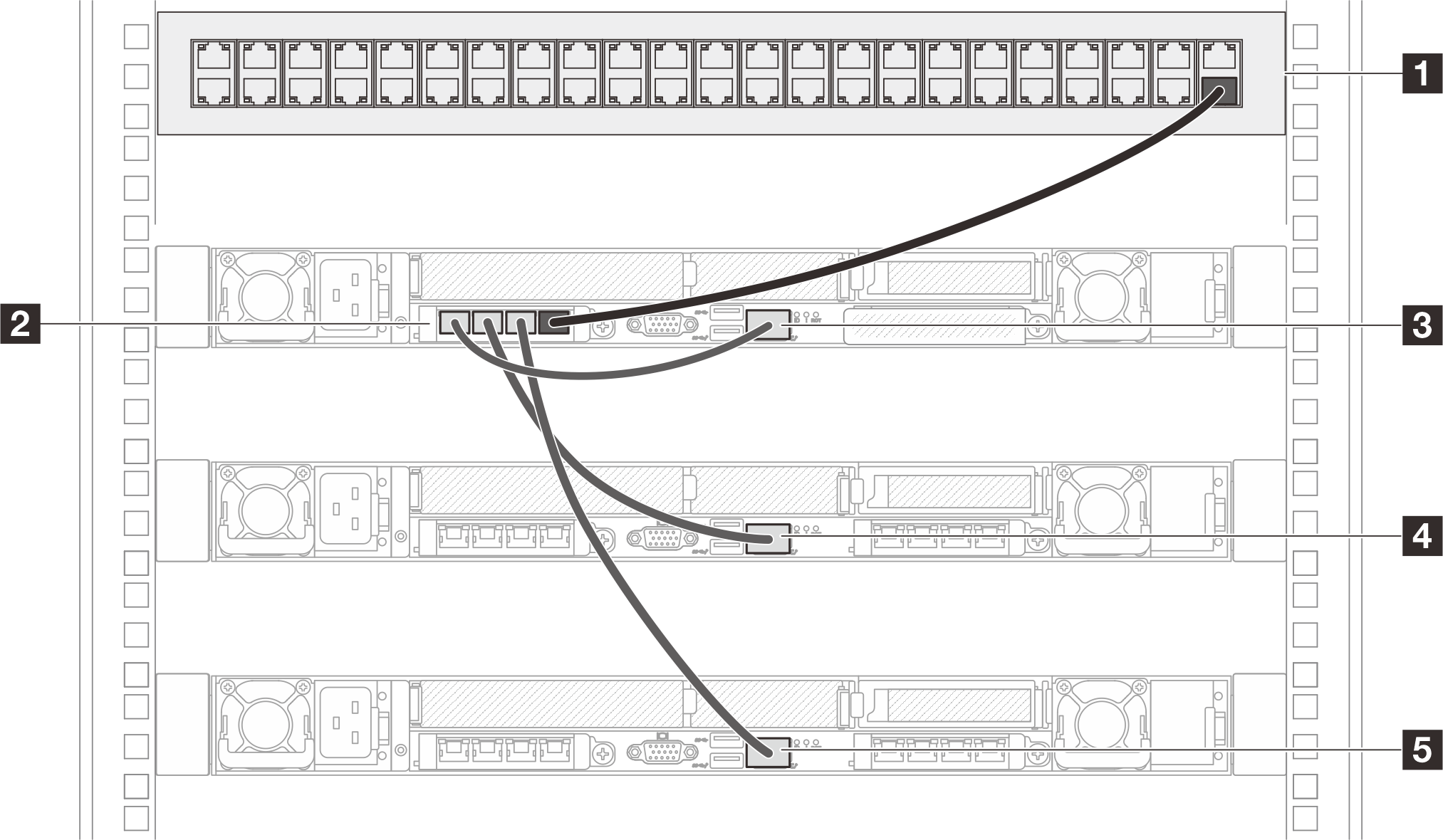

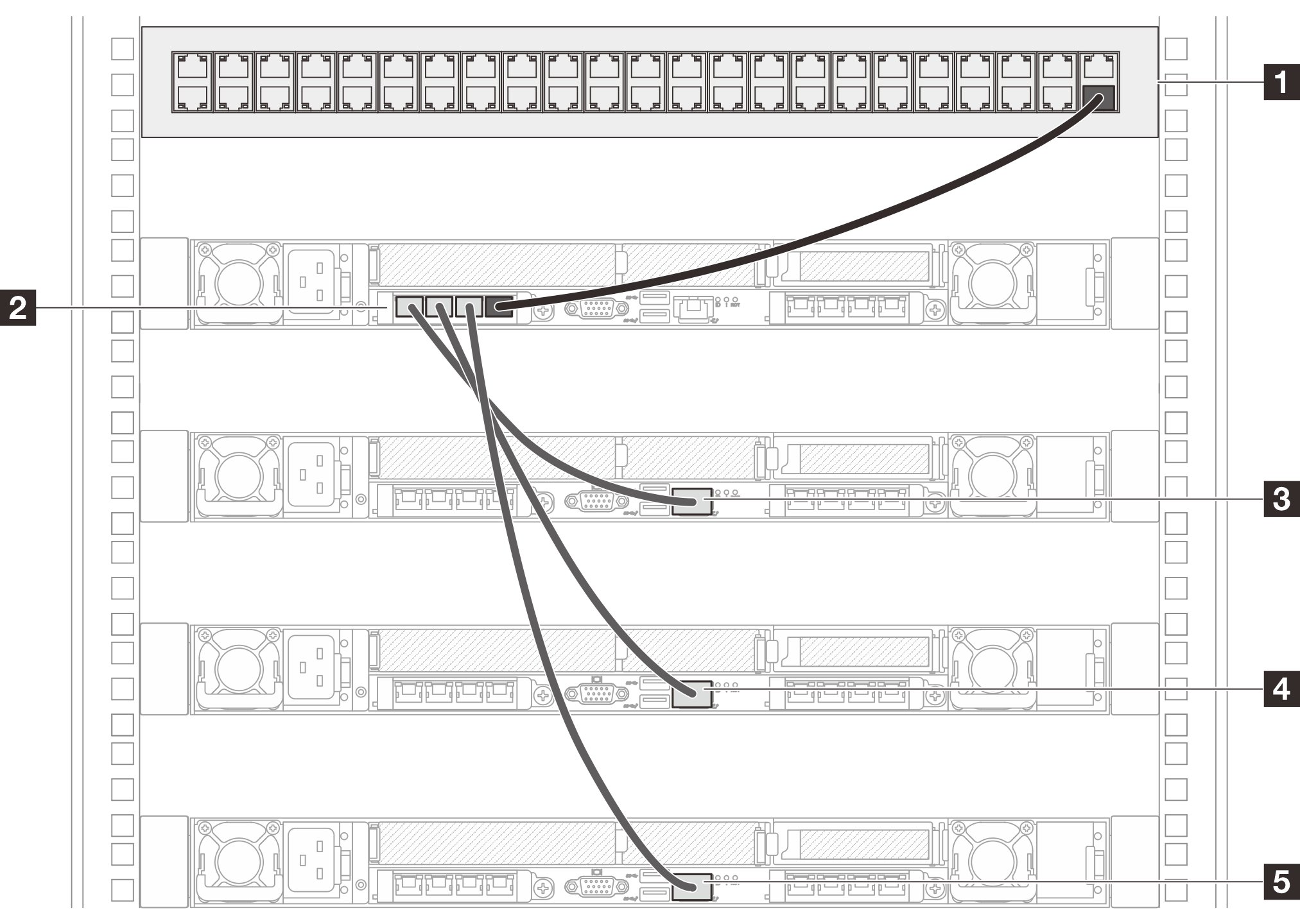

Figura 1. Configurazione multiserver

1 Switch rack
2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter installato sul server 13 Porta di gestione del sistema XCC sul server 2
4 Porta di gestione del sistema XCC sul server 3
5 Porta di gestione del sistema XCC sul server 4

Note​

  1. I server concatenati non devono essere installati necessariamente nello stesso rack e possono essere collegati tra rack tramite l'apposito switch. Vedere la figura di esempio.

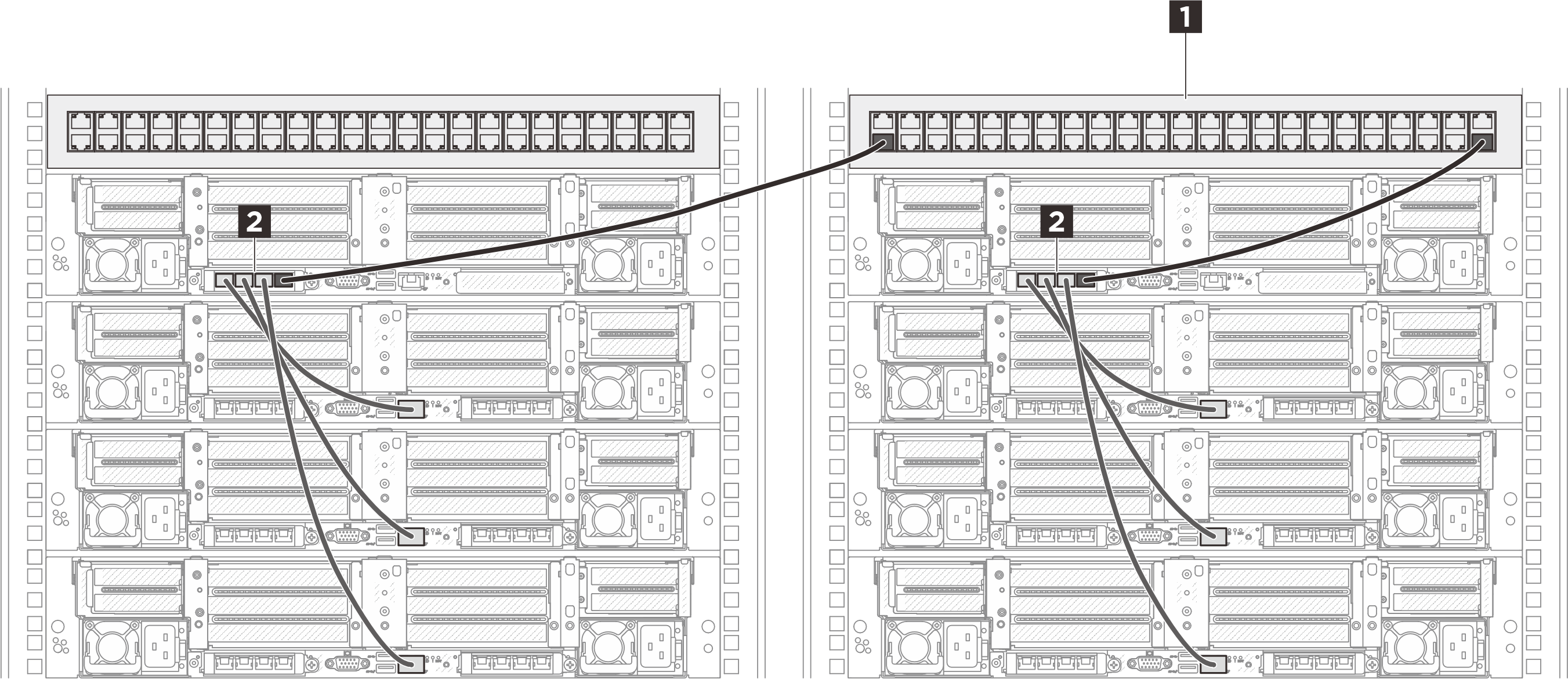

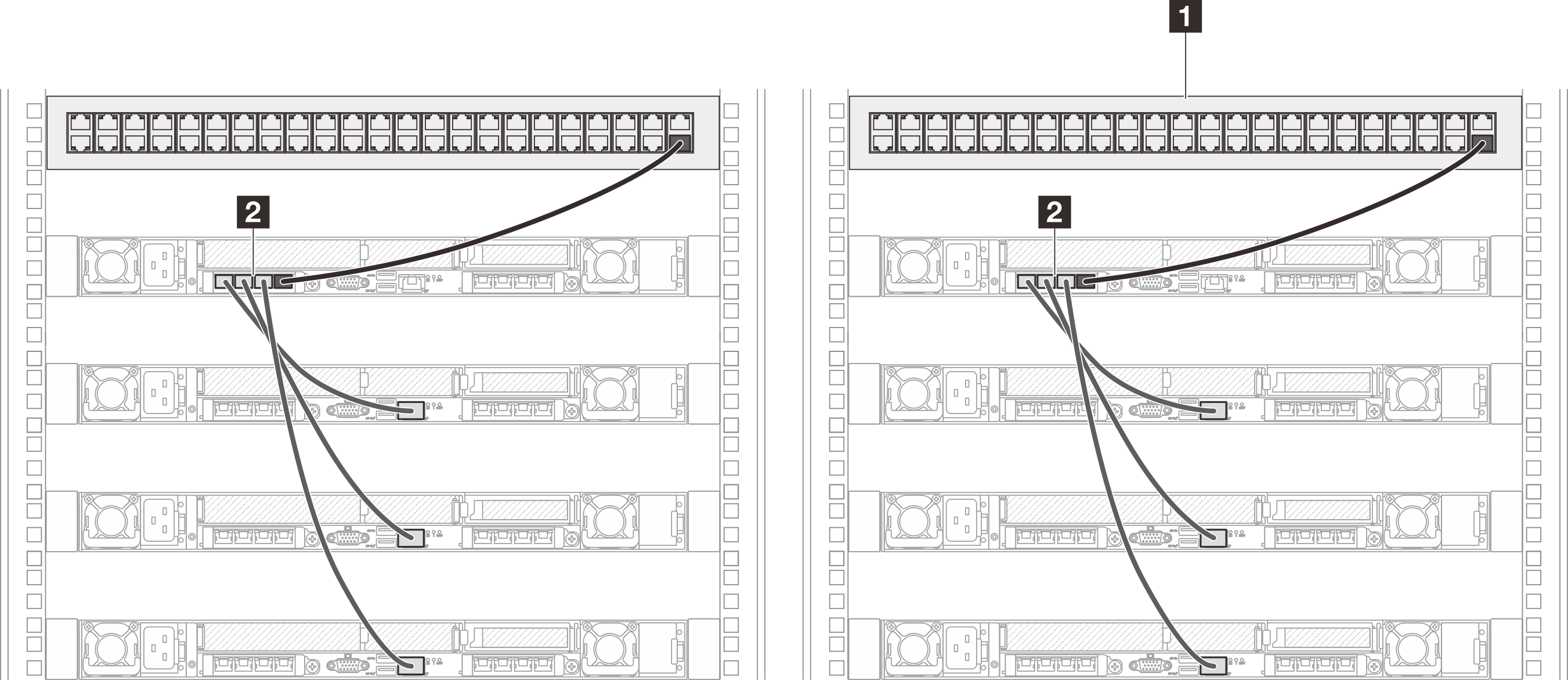

    Un esempio di catena di server tra rack


    1 Switch rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. Non creare alcun loop switch collegando più di una porta sullo stesso modulo OCP allo switch.

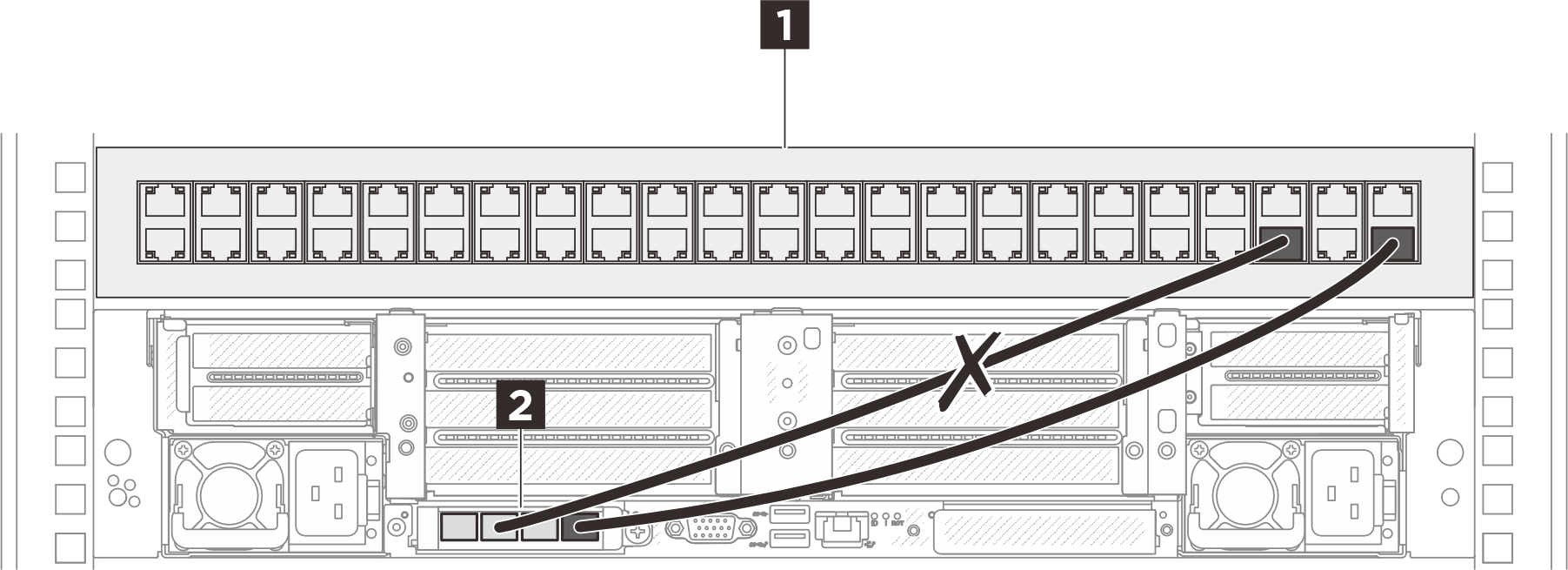

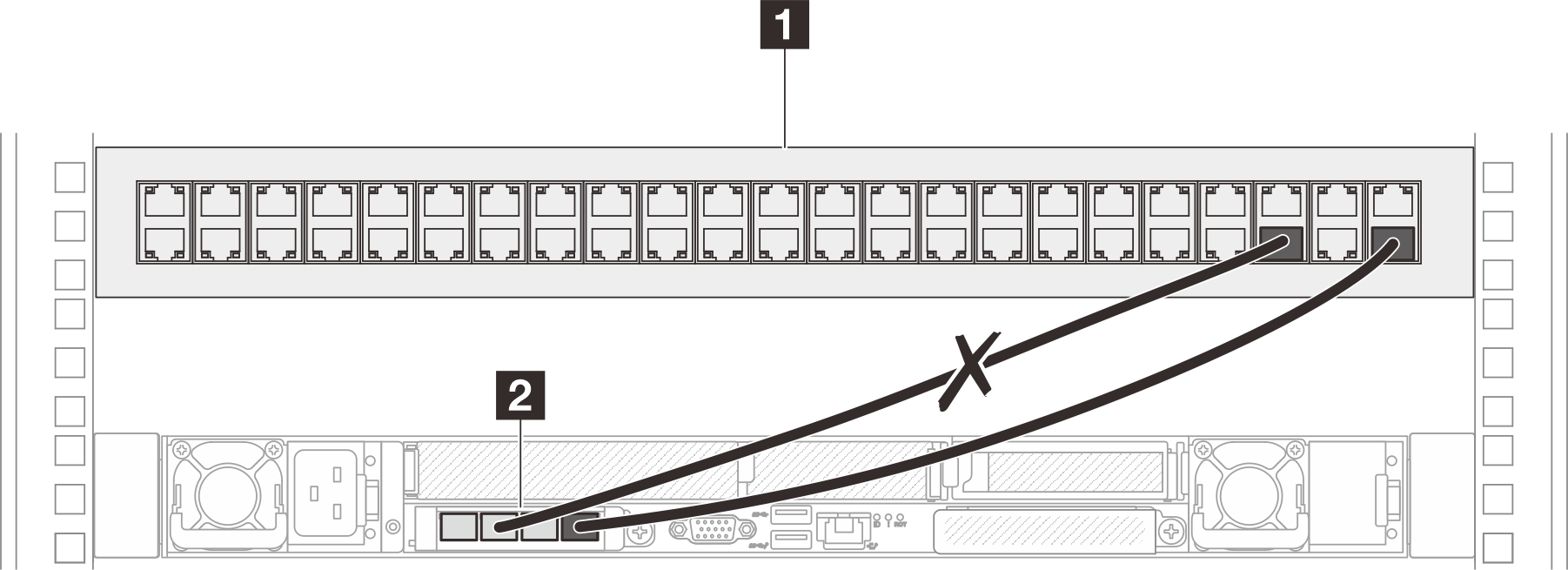

    Un esempio di connessione da evitare


    1 Switch rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. Non creare alcuna connessione di serie tra server collegando un modulo OCP a un altro modulo OCP. Ciascun modulo OCP per la configurazione multiserver deve essere collegato direttamente allo switch rack.

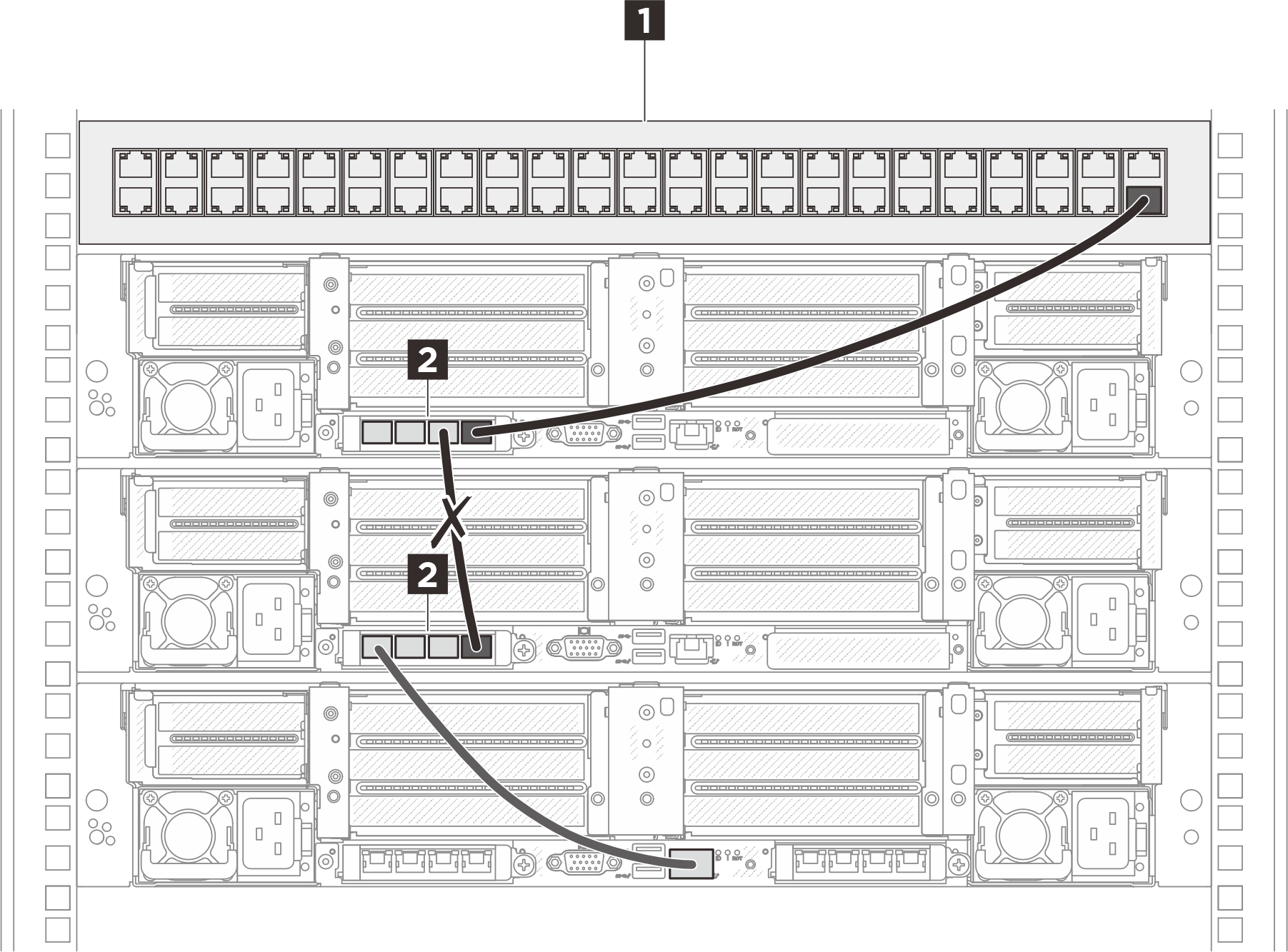

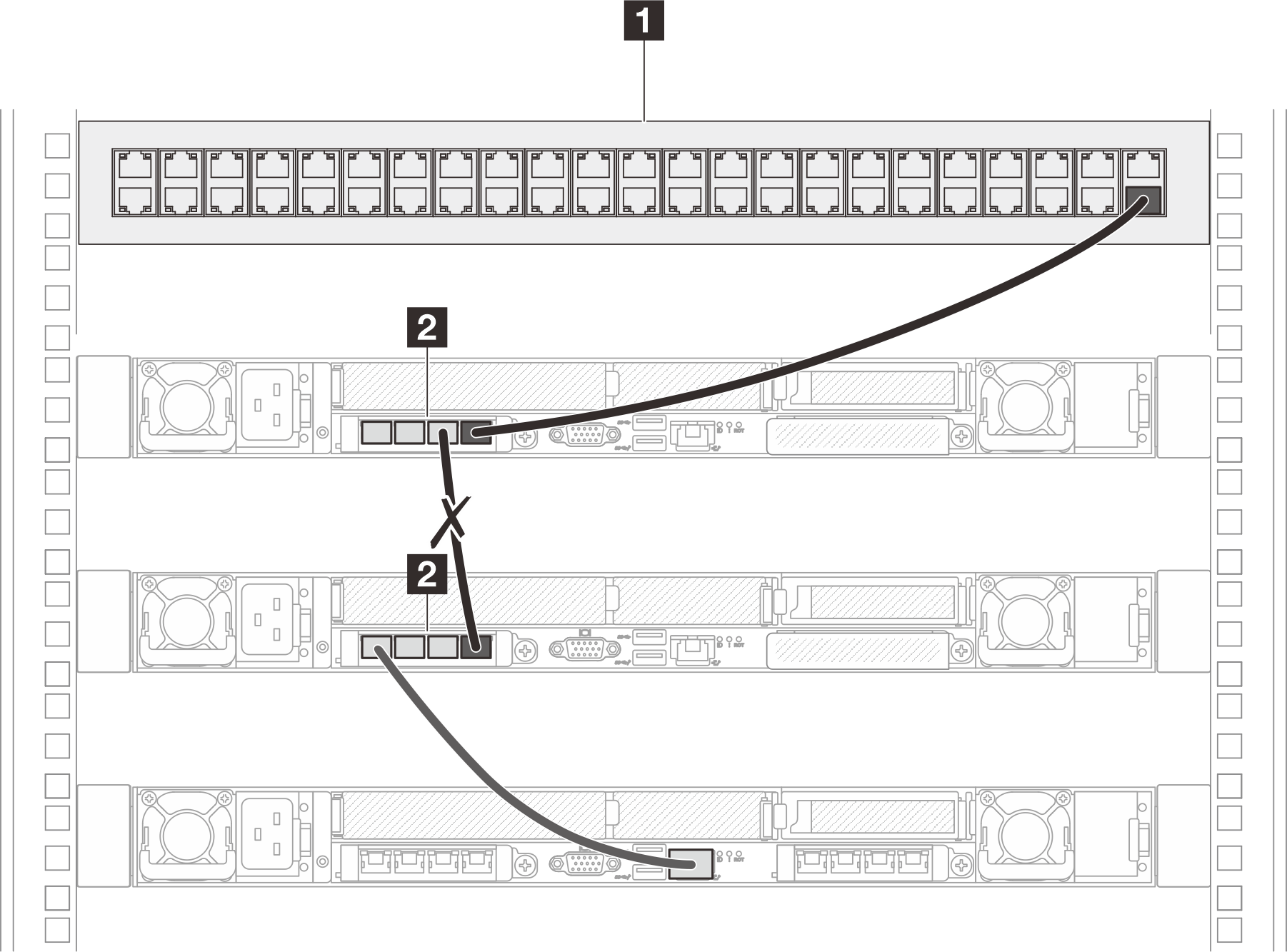

    Un esempio di connessione da evitare


    1 Switch rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. Se la porta di interfaccia di rete non è impostata su MAC uplink in UEFI (come descritto nella nota), la configurazione multiserver potrebbe continuare a funzionare collegando i server come illustrato di seguito. Si consiglia di selezionare MAC uplink per ottimizzare l'efficienza.

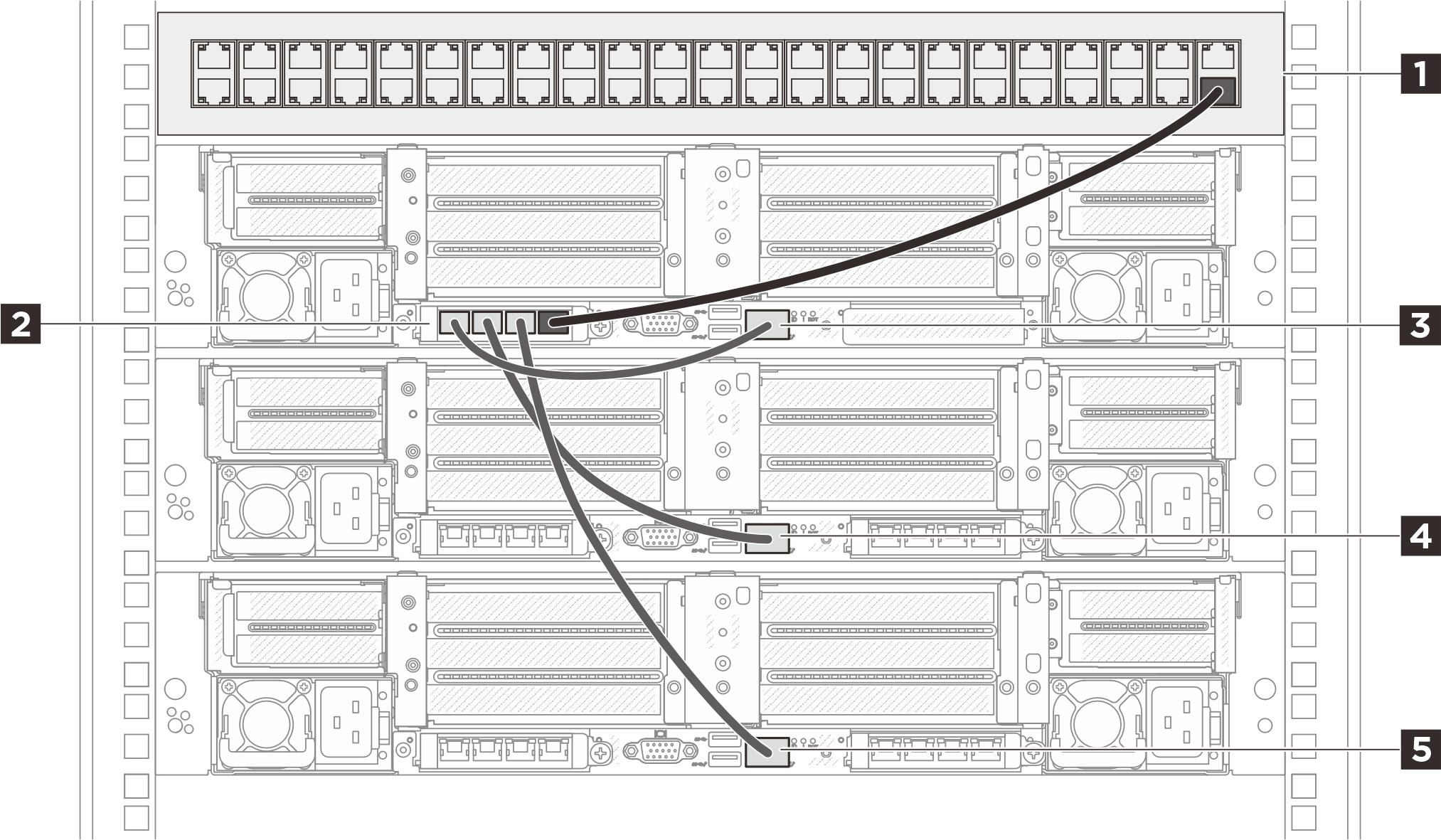

    Un esempio di connessione senza selezionare MAC uplink


    1 Switch rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter installato sul server 13 Porta di gestione del sistema XCC sul server 1
    4 Porta di gestione del sistema XCC sul server 2
    5 Porta di gestione del sistema XCC sul server 3
