Configuraciones de varios servidores

Consulte esta sección para obtener información sobre la disposición de los cables para la configuración de varios servidores.

Configuración de varios servidores​

Se pueden conectar varios servidores con cables Ethernet, como se muestra.

Nota

  • Para configuración de varios servidores, asegúrese de instalar un ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter y establecer configuración de UEFI > valores de BMC > valores de red > puerto de interfaz de red en enlace ascendente MAC en el servidor con el adaptador instalado.

  • Todos los servidores ThinkSystem ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter se pueden encadenar en configuraciones de varios servidores a través del adaptador.

  • Para ThinkSystem SR630 V4, ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter es compatible con la ranura 1 de OCP. Cuando el adaptador está instalado, la ranura OCP 2 no es compatible.

  • Para optimizar la eficiencia, instale el módulo de OCP necesario tal y como se muestra en la ilustración.

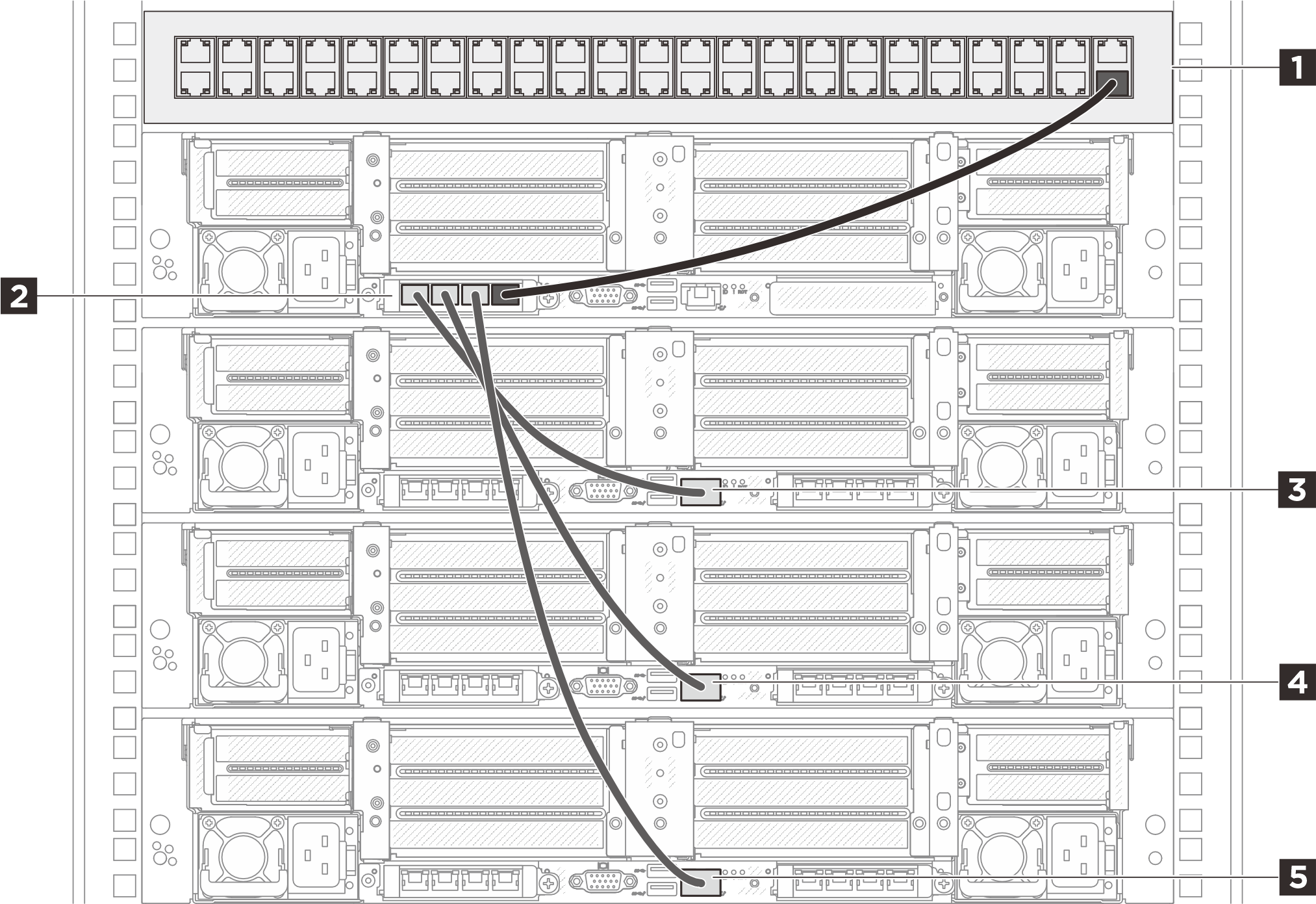

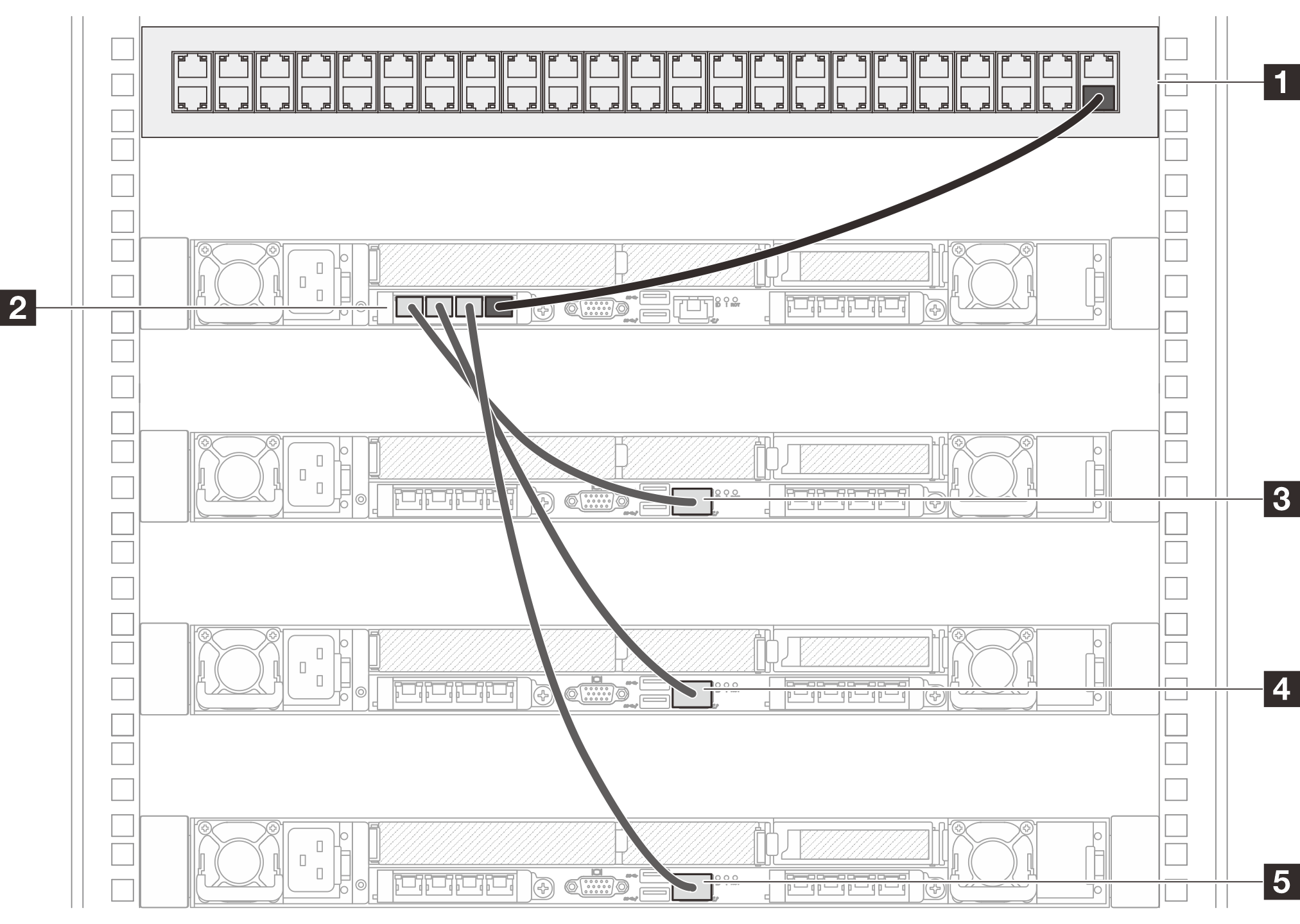

Figura 1. Configuración de varios servidores

1 Conmutador de bastidor
2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter instalado en el servidor 13 Puerto de gestión del sistema XCC en el servidor 2
4 Puerto de gestión del sistema XCC en el servidor 3
5 Puerto de gestión del sistema XCC en el servidor 4

Notas​

  1. Los servidores con cadena no necesariamente deben estar instalados en el mismo bastidor y se pueden conectar entre bastidores a través del conmutador de bastidor. Consulte el ejemplo en la ilustración.

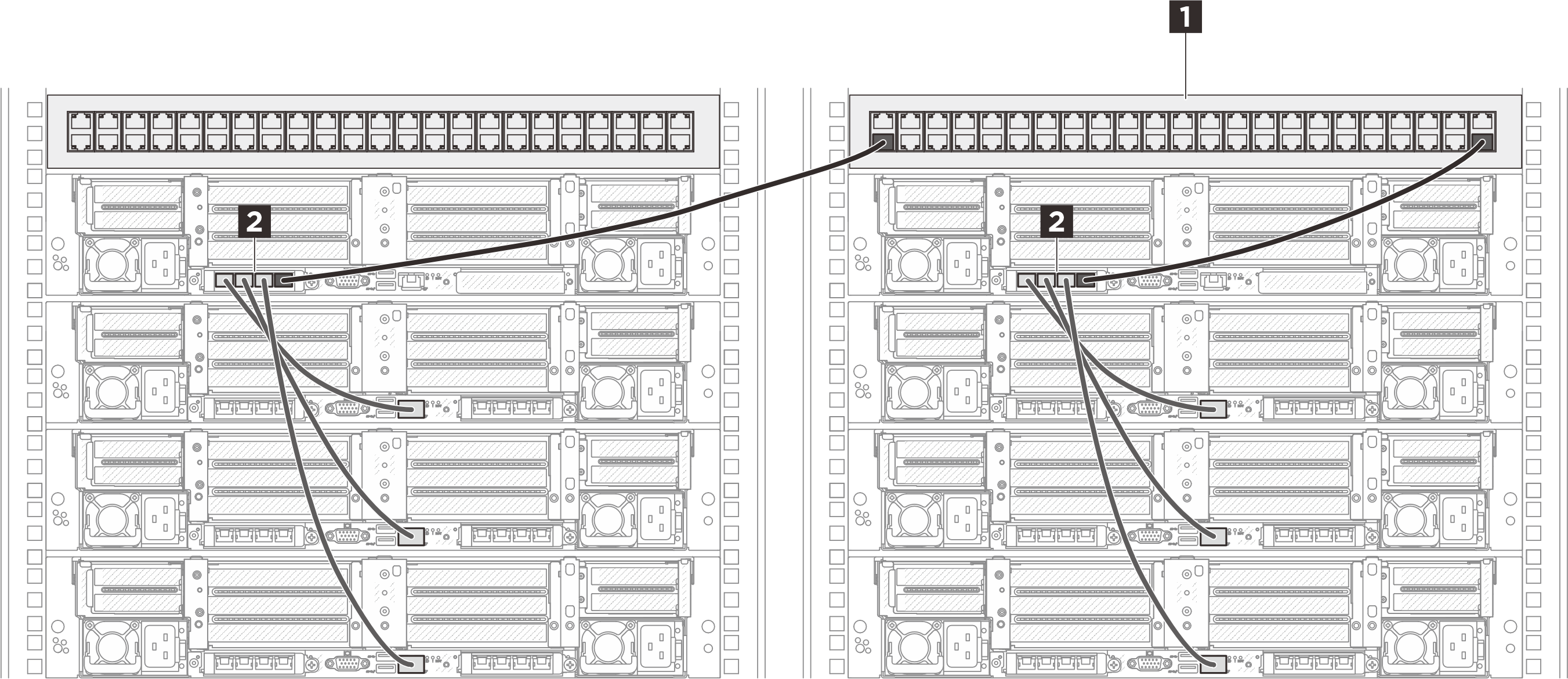

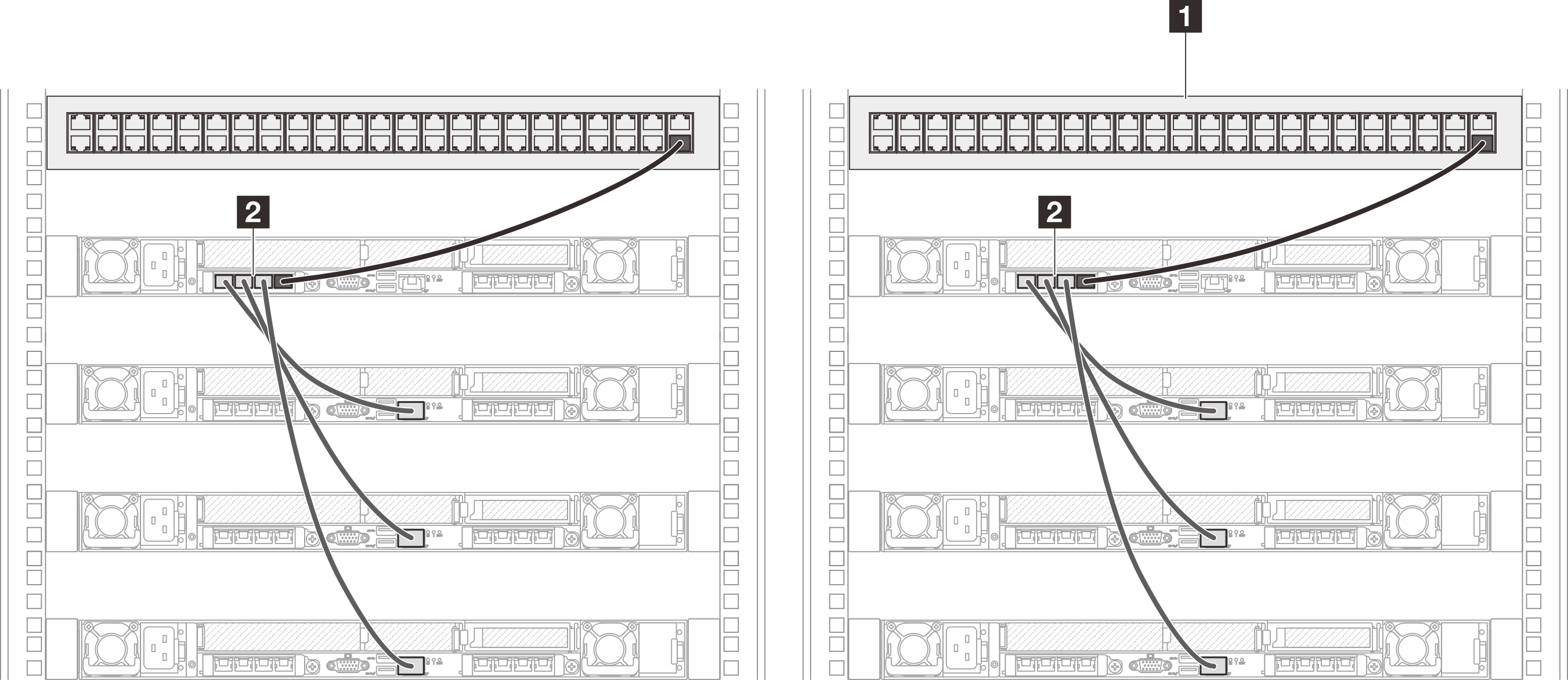

    Un ejemplo de cadena de servidores entre bastidores


    1 Conmutador de bastidor
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. No cree ningún bucle de conmutadores conectando más de un puerto en el mismo módulo de OCP al conmutador.

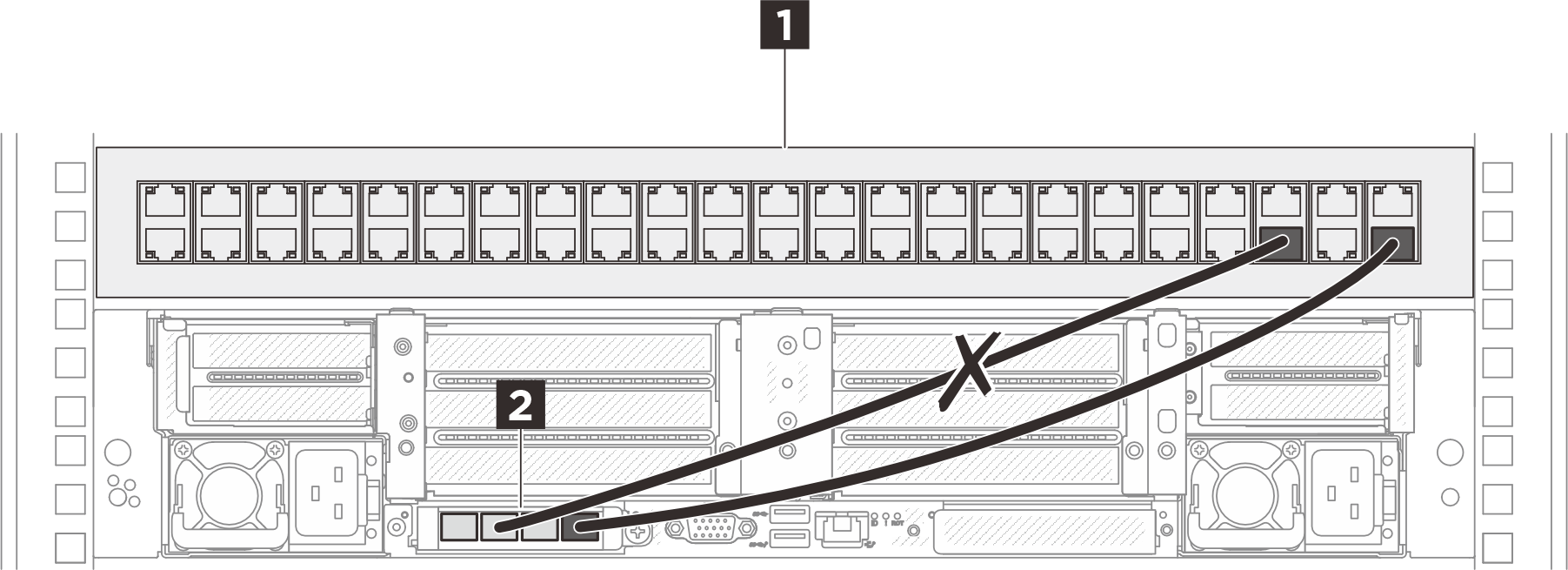

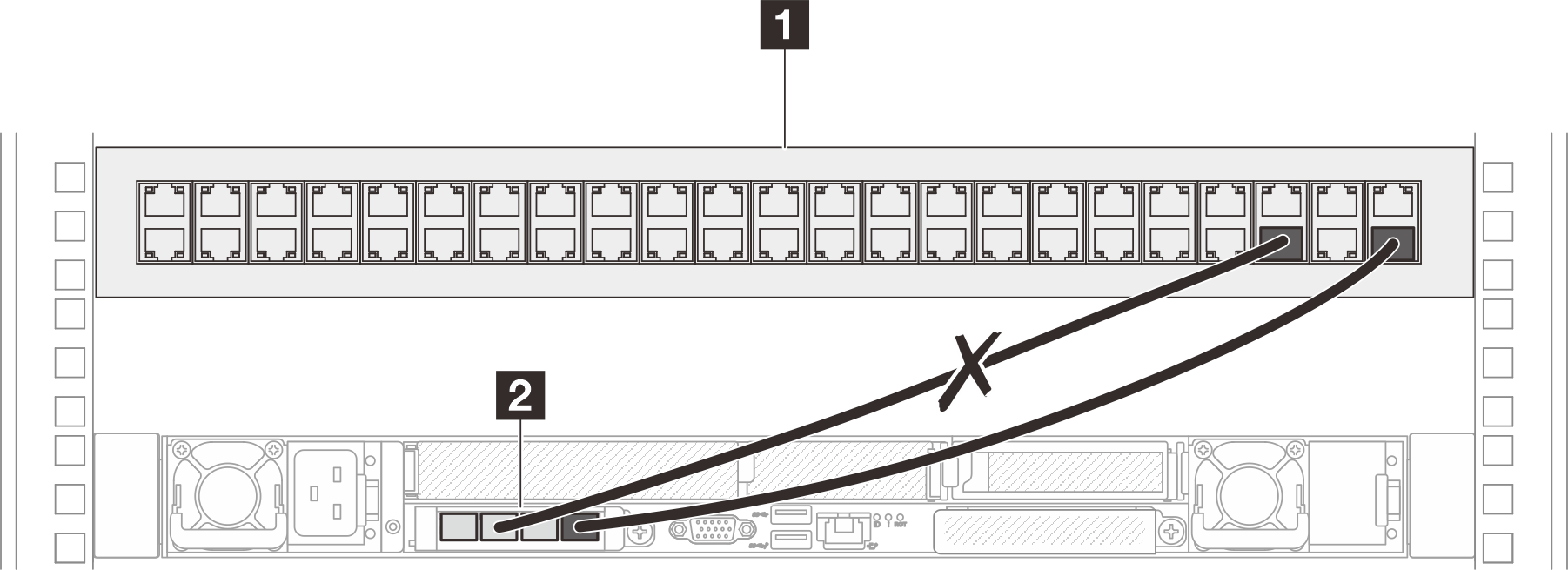

    Un ejemplo de conexión que debe evitarse


    1 Conmutador de bastidor
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. No cree ninguna conexión en serie entre servidores conectando un módulo de OCP a otro módulo de OCP. Cada módulo de OCP para la configuración del servidor múltiple debe estar conectado directamente al conmutador de bastidor.

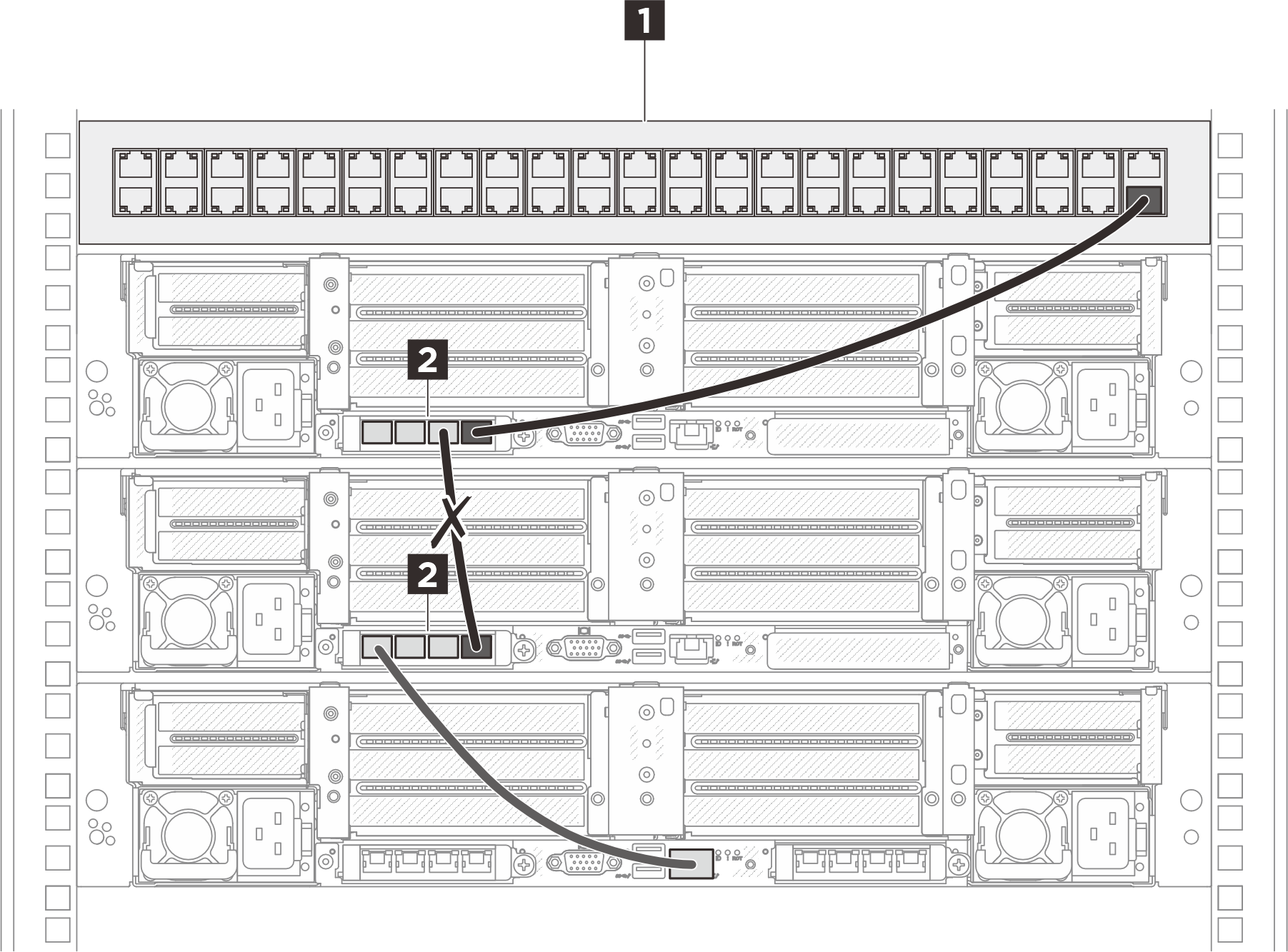

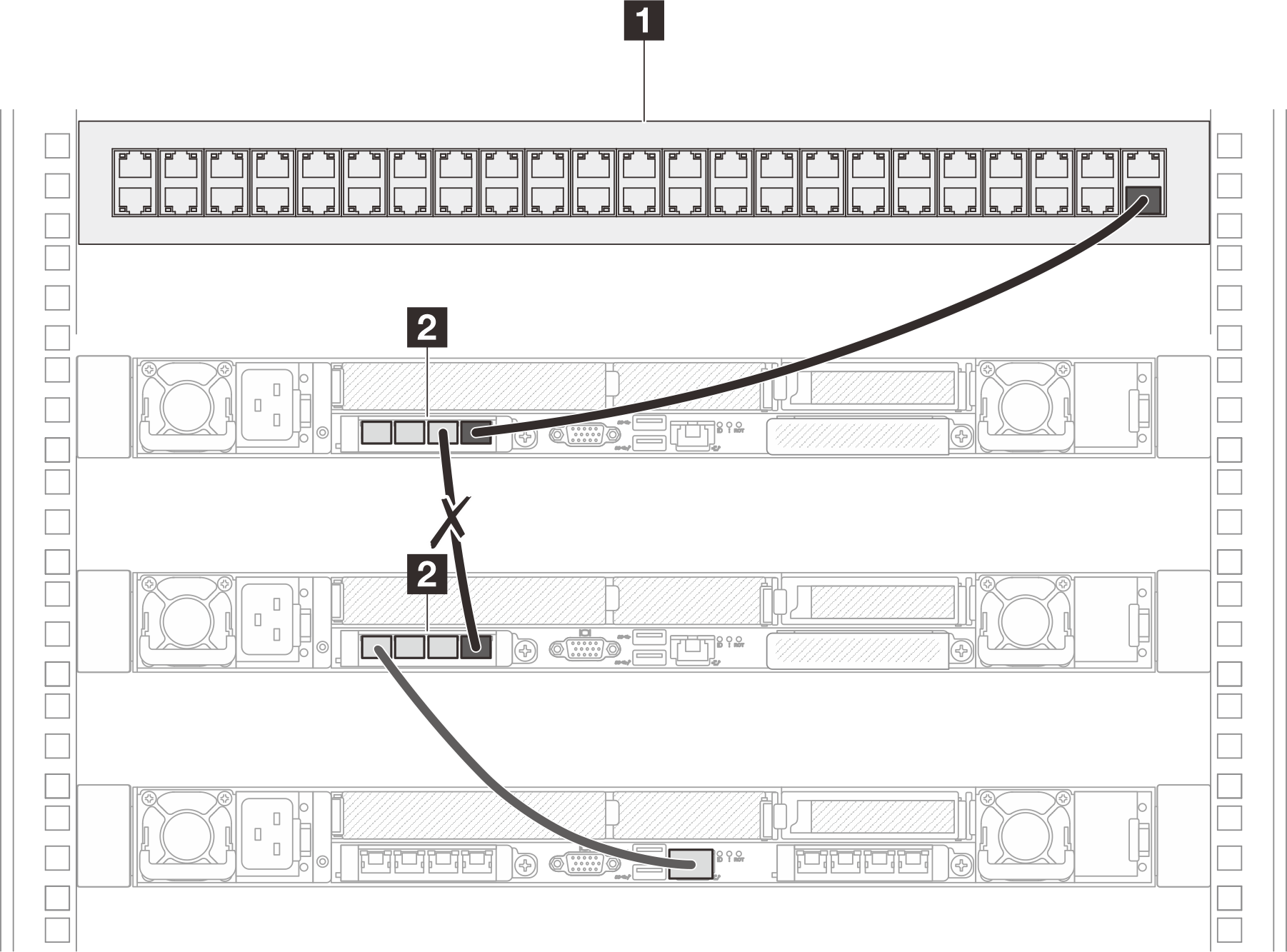

    Un ejemplo de conexión que debe evitarse


    1 Conmutador de bastidor
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. Si Puerto de interfaz de red no está establecido en Enlace ascendente MAC en UEFI (como se describe en la nota), la configuración multiservidor aún podría funcionar conectando los servidores como se muestra en la siguiente ilustración. Se recomienda seleccionar el enlace ascendente MAC para optimizar la eficiencia.

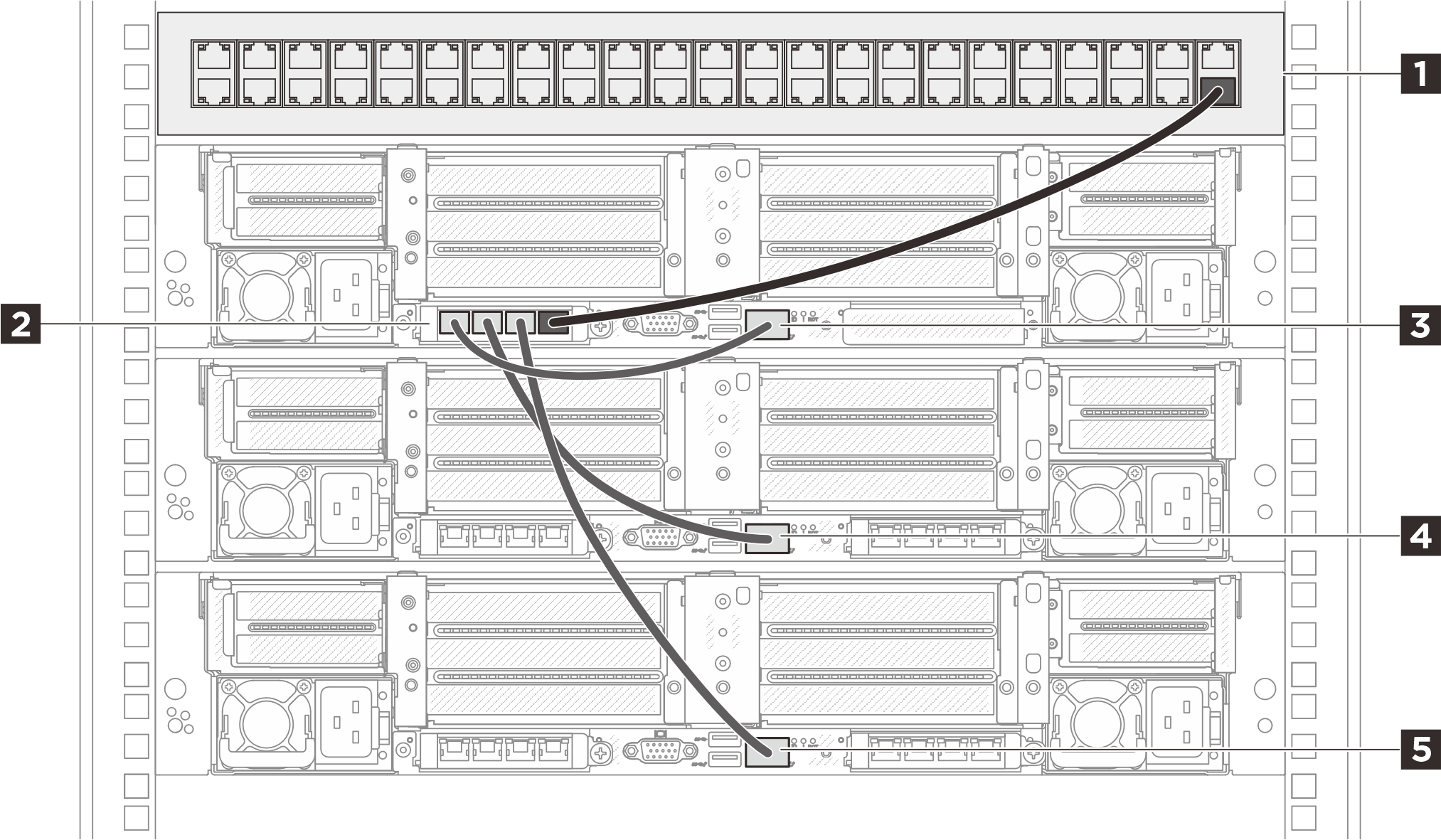

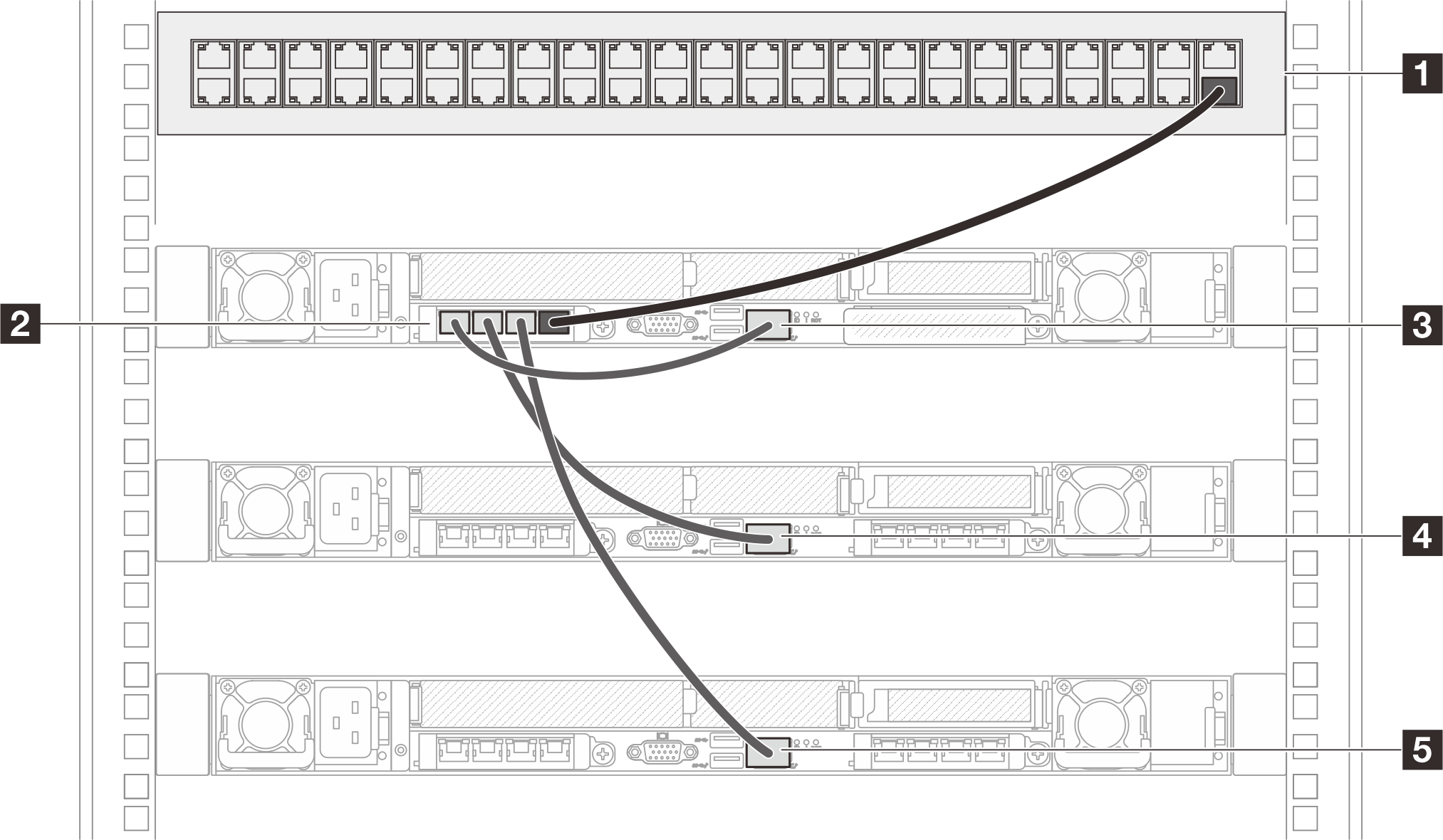

    Un ejemplo de conexión sin seleccionar Enlace ascendente MAC


    1 Conmutador de bastidor
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter instalado en el servidor 13 Puerto de gestión del sistema XCC en el servidor 1
    4 Puerto de gestión del sistema XCC en el servidor 2
    5 Puerto de gestión del sistema XCC en el servidor 3
