多服务器配置

请参阅本节了解如何在多服务器配置中布放线缆。

多服务器配置​

如图所示，可以使用以太网线缆连接多个服务器。

注

  • 对于多服务器配置，请确保在已安装适配器的情况下将 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter 安装到服务器上，然后前往 UEFI 设置 > BMC 设置 > 网络设置 > 网络接口将接口设为上行链路 MAC。

  • 所有支持 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter 的 ThinkSystem 服务器都可以通过适配器相互链接，构成多服务器配置。

  • 对于 ThinkSystem SR630 V4，支持将 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter 安装在 OCP 插槽 1 中。在已安装适配器的情况下，不支持 OCP 插槽 2。

  • 为了优化效率，请如图所示安装所需的 OCP 模块。

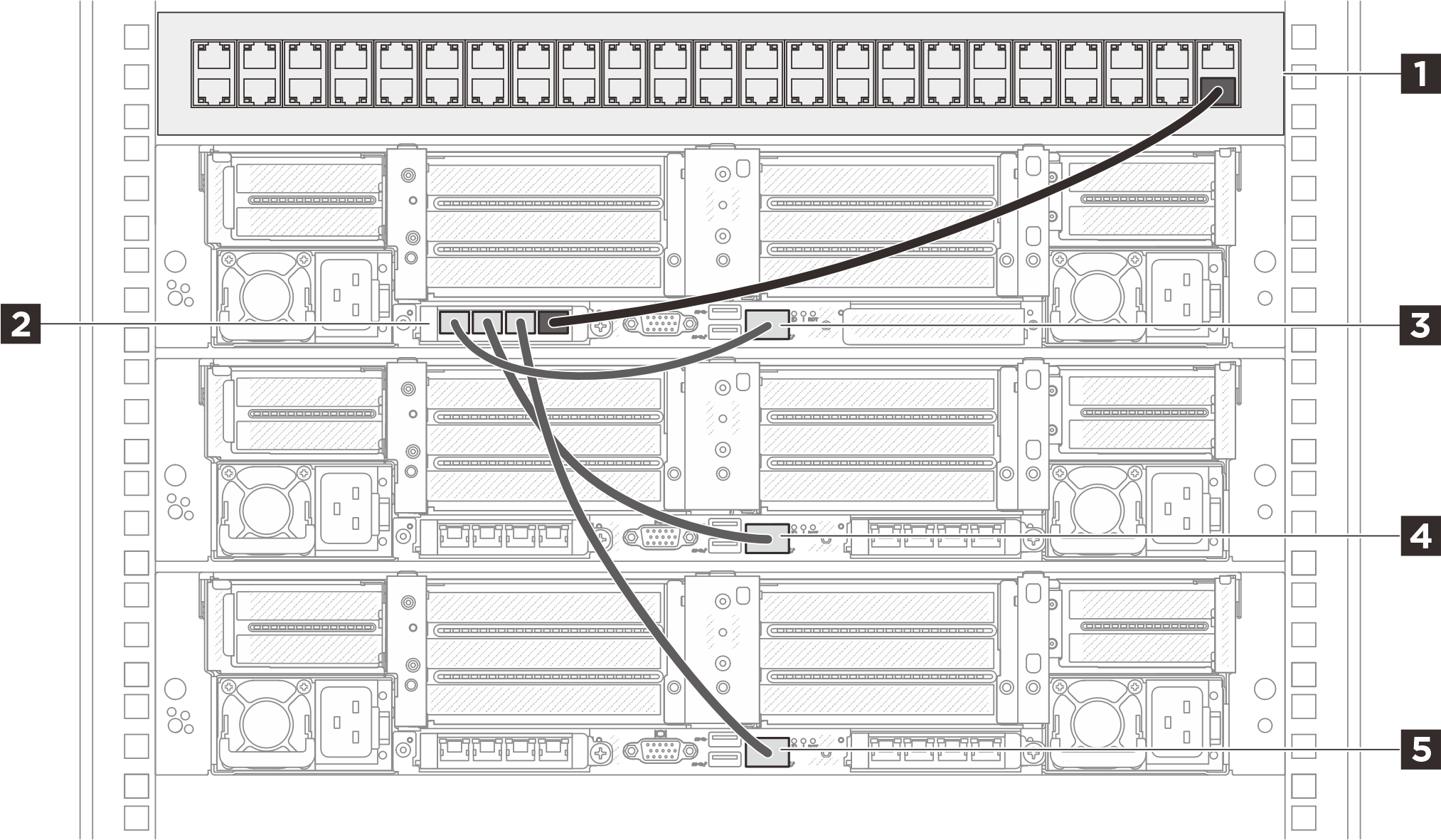

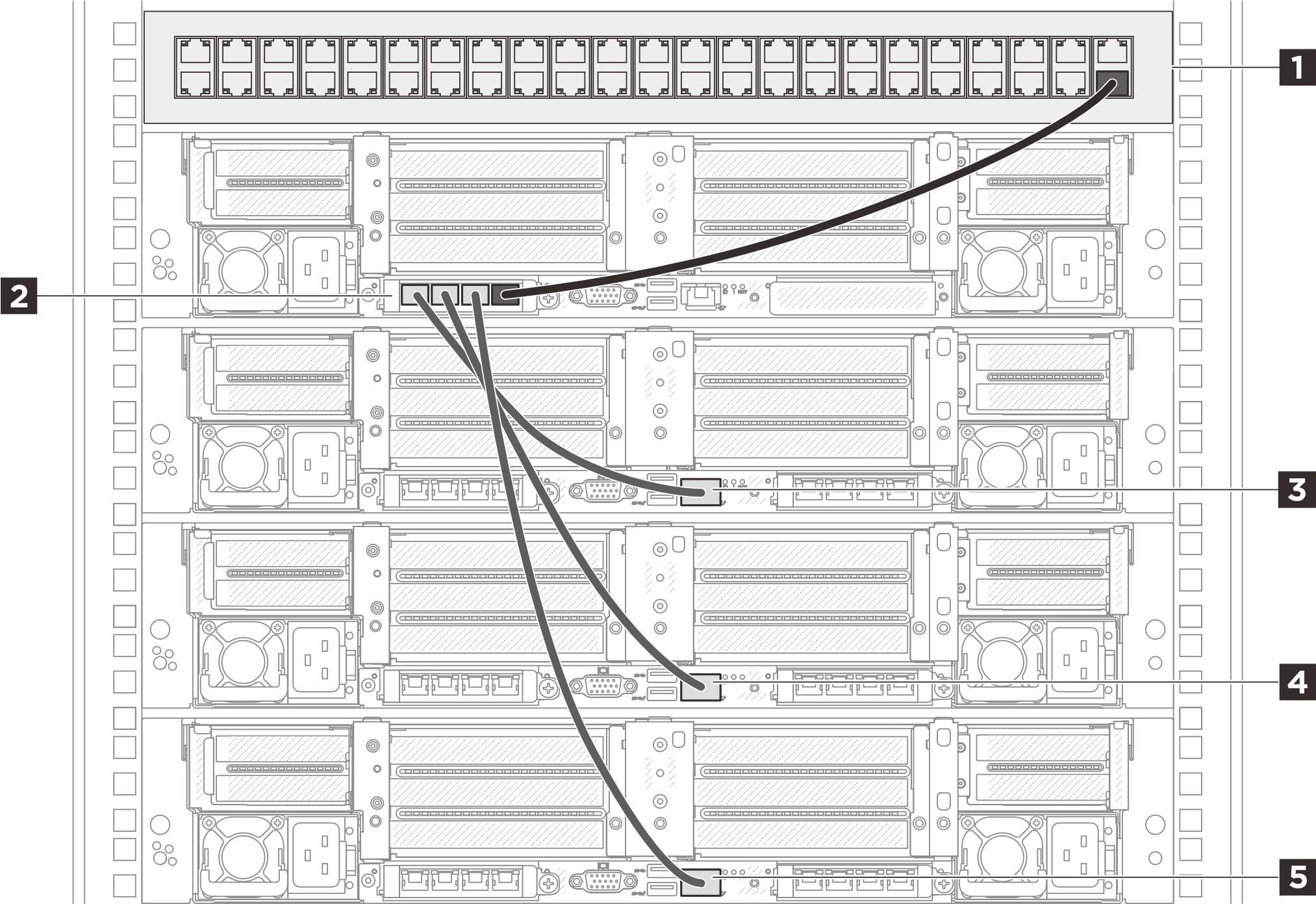

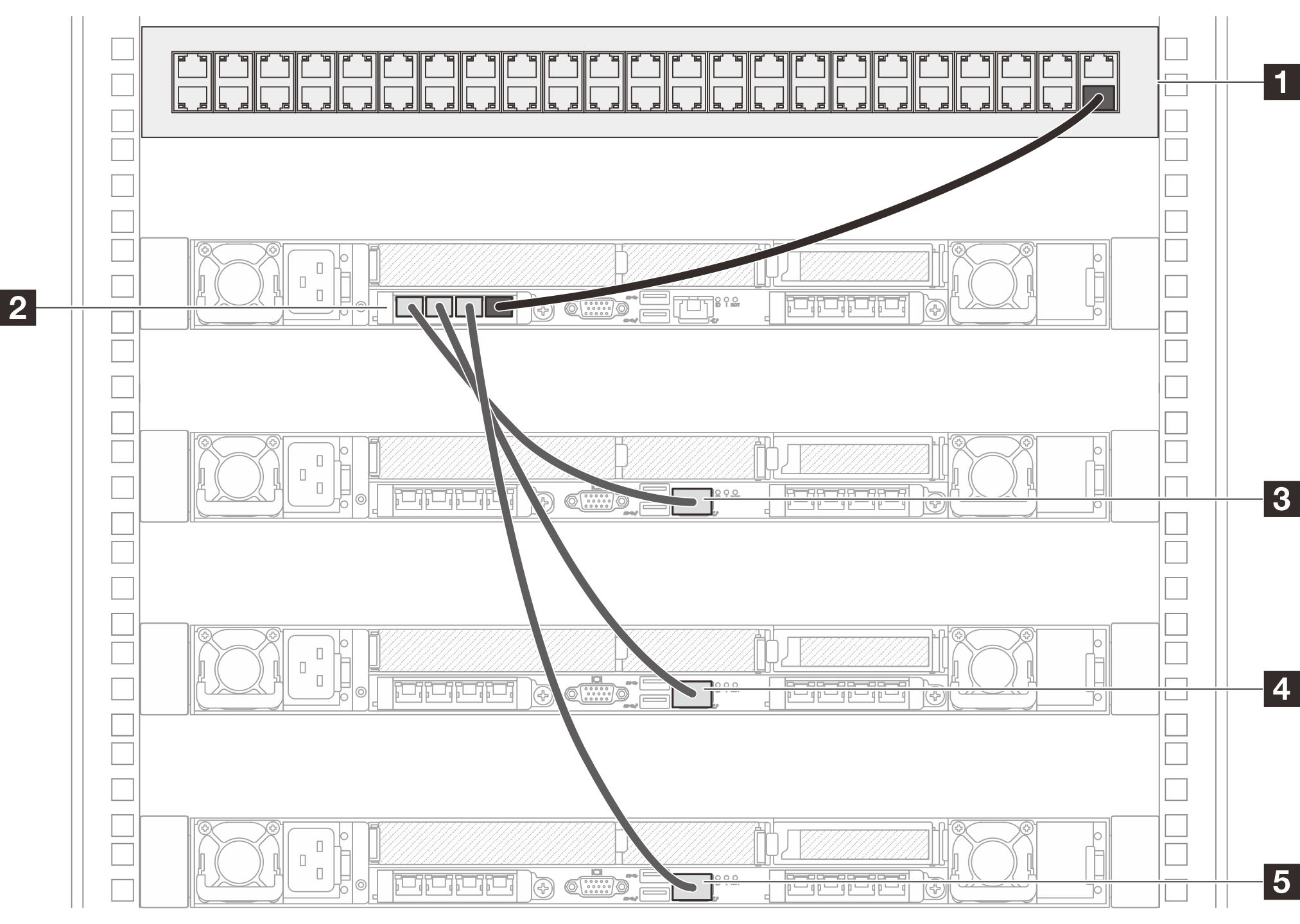

图 1. 多服务器配置

1 机架交换机
2 安装在服务器 1 上的 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter3 服务器 2 上的 XCC 系统管理端口
4 服务器 3 上的 XCC 系统管理端口
5 服务器 4 上的 XCC 系统管理端口

注​

  1. 链式连接的服务器无需安装在同一机架中，可通过机架交换机实现跨机架互连。请参阅示例图。

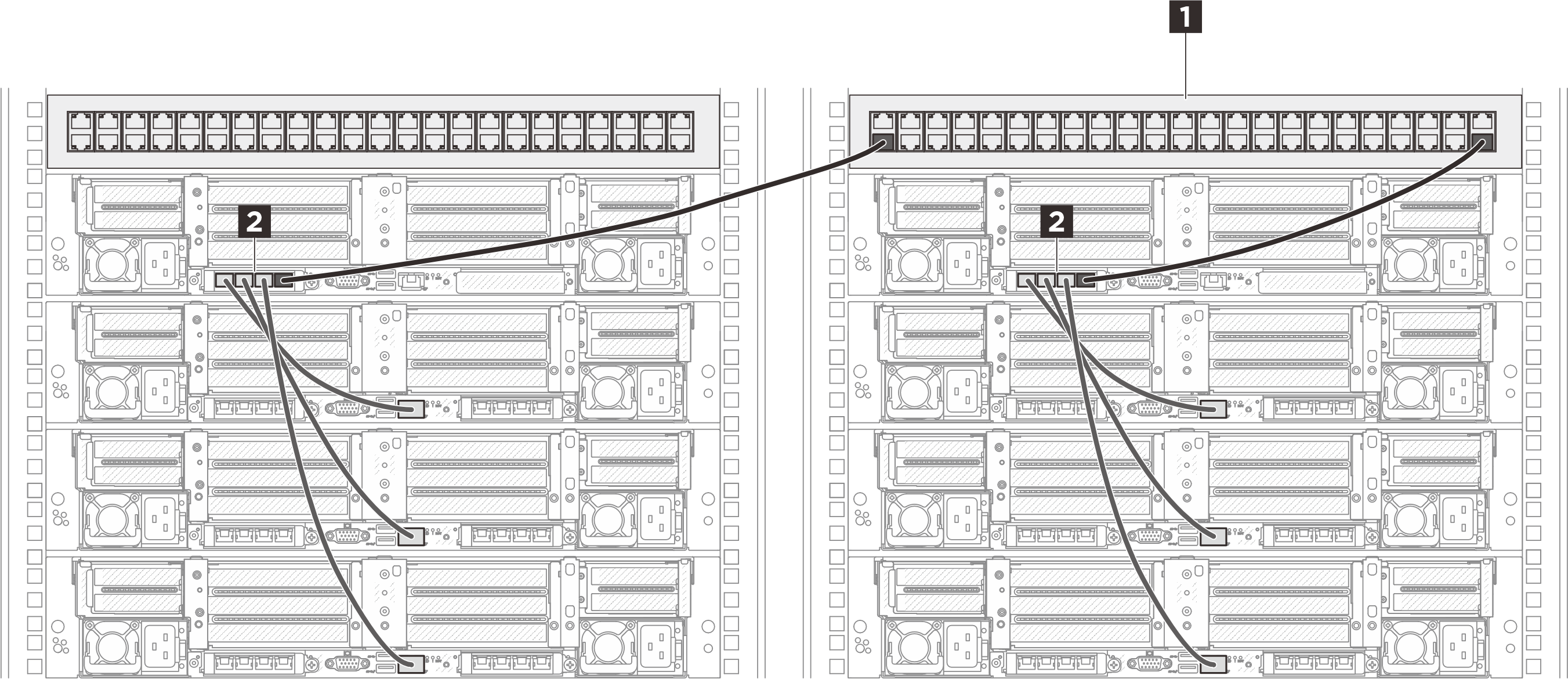

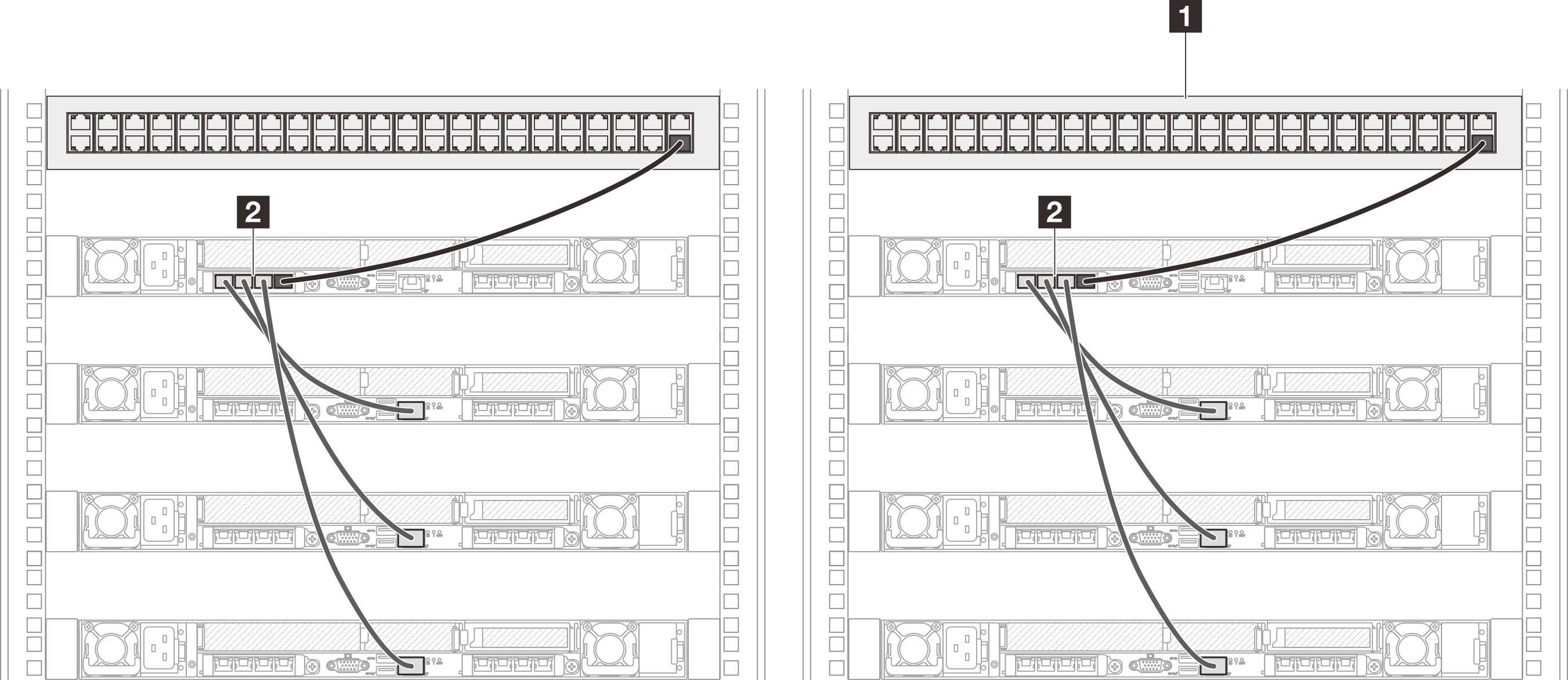

    跨机架服务器链示例


    1 机架交换机
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. 不要通过将同一 OCP 模块上的多个端口连接到交换机来建立交换机回路。

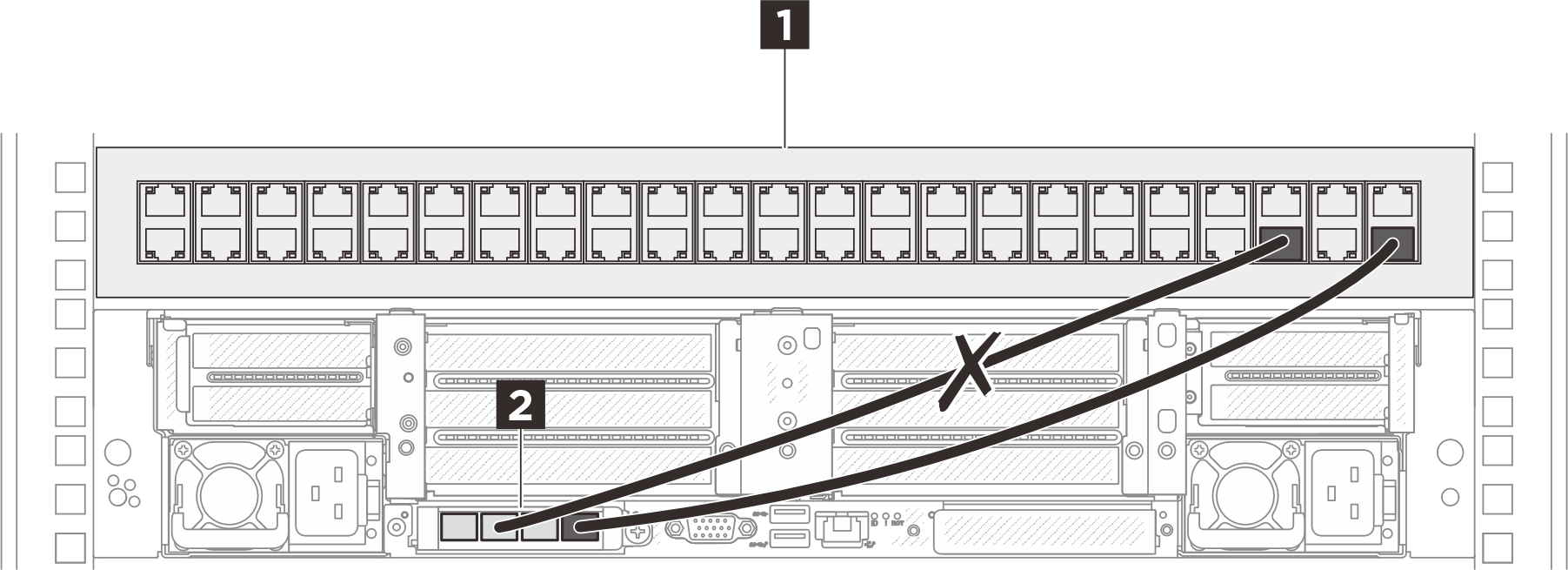

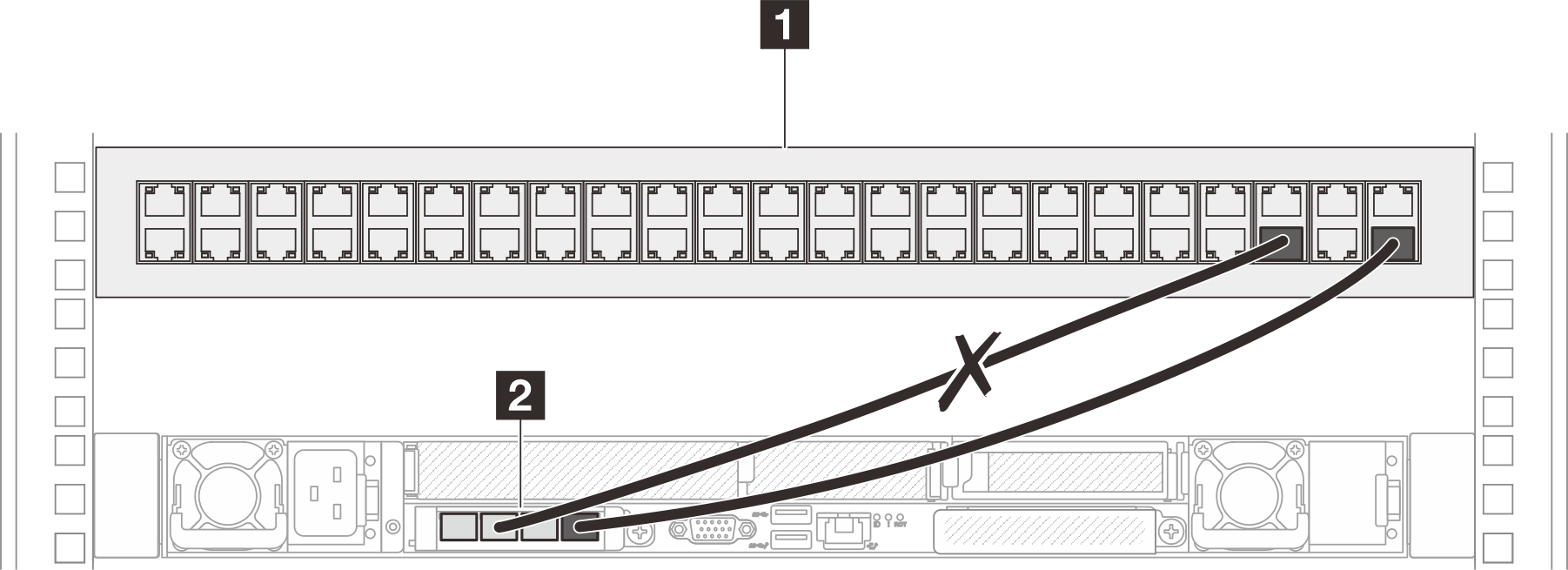

    应避免的连接示例


    1 机架交换机
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. 不要通过将一个 OCP 模块连接到另一个 OCP 模块的方式在服务器之间创建串行连接。多服务器配置中的每一个 OCP 模块都必须直接连接到机架交换机。

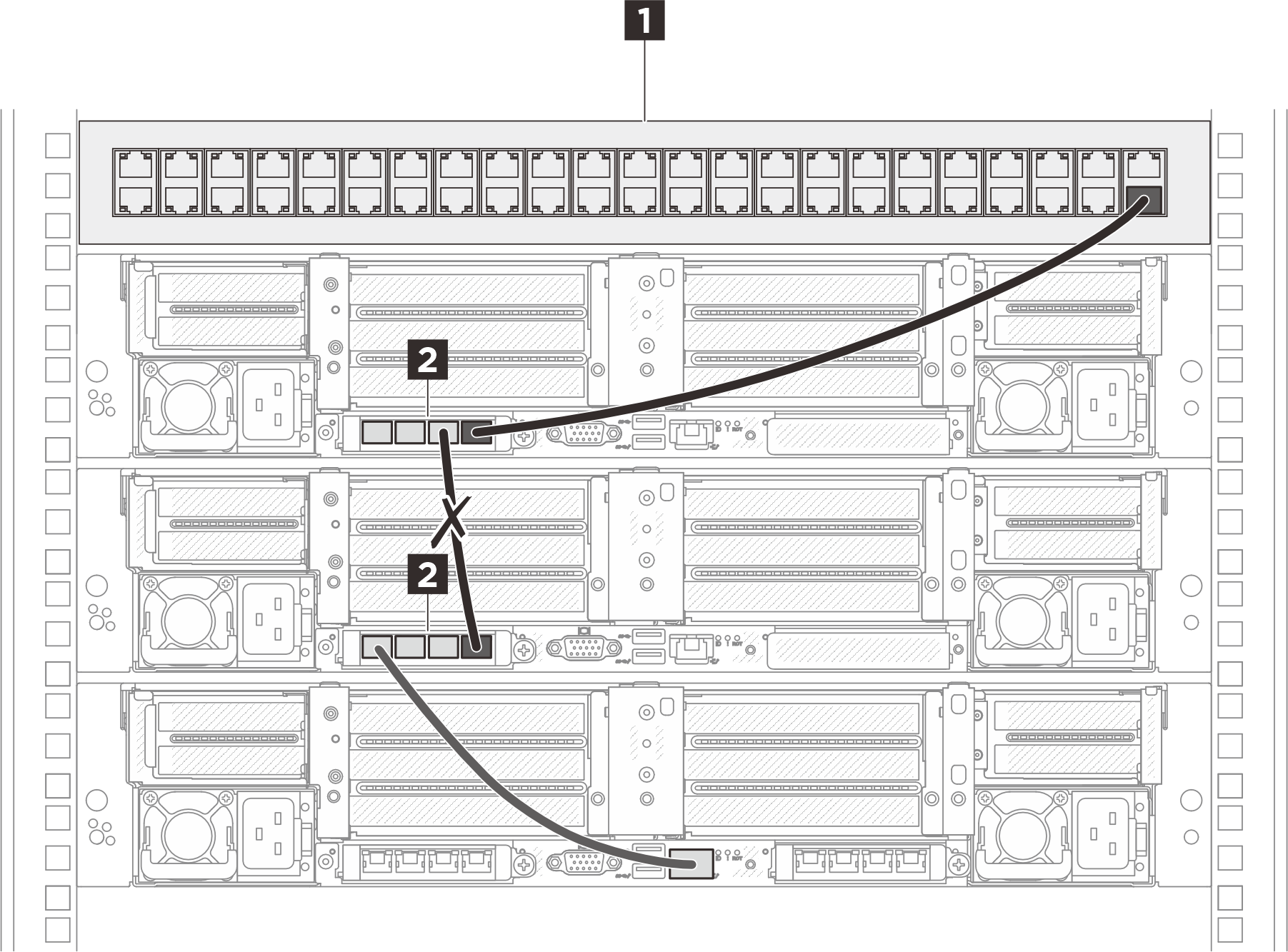

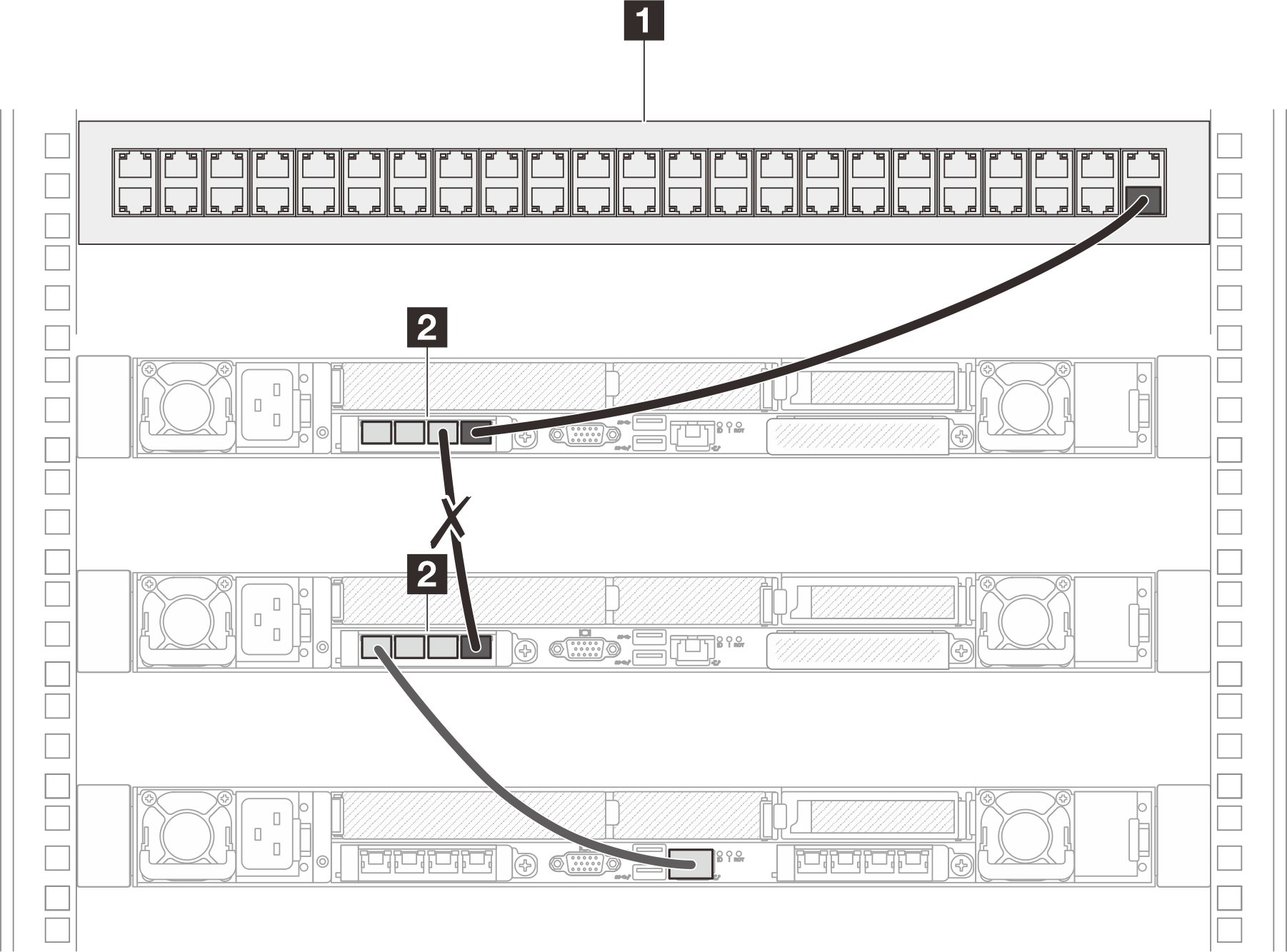

    应避免的连接示例


    1 机架交换机
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. 如果未在 UEFI 中将网络接口设置为上行链路 MAC（如注中所述），仍可通过连接多个服务器的方式来创建多服务器配置，如下图所示。为优化效率，建议选择上行链路 MAC。

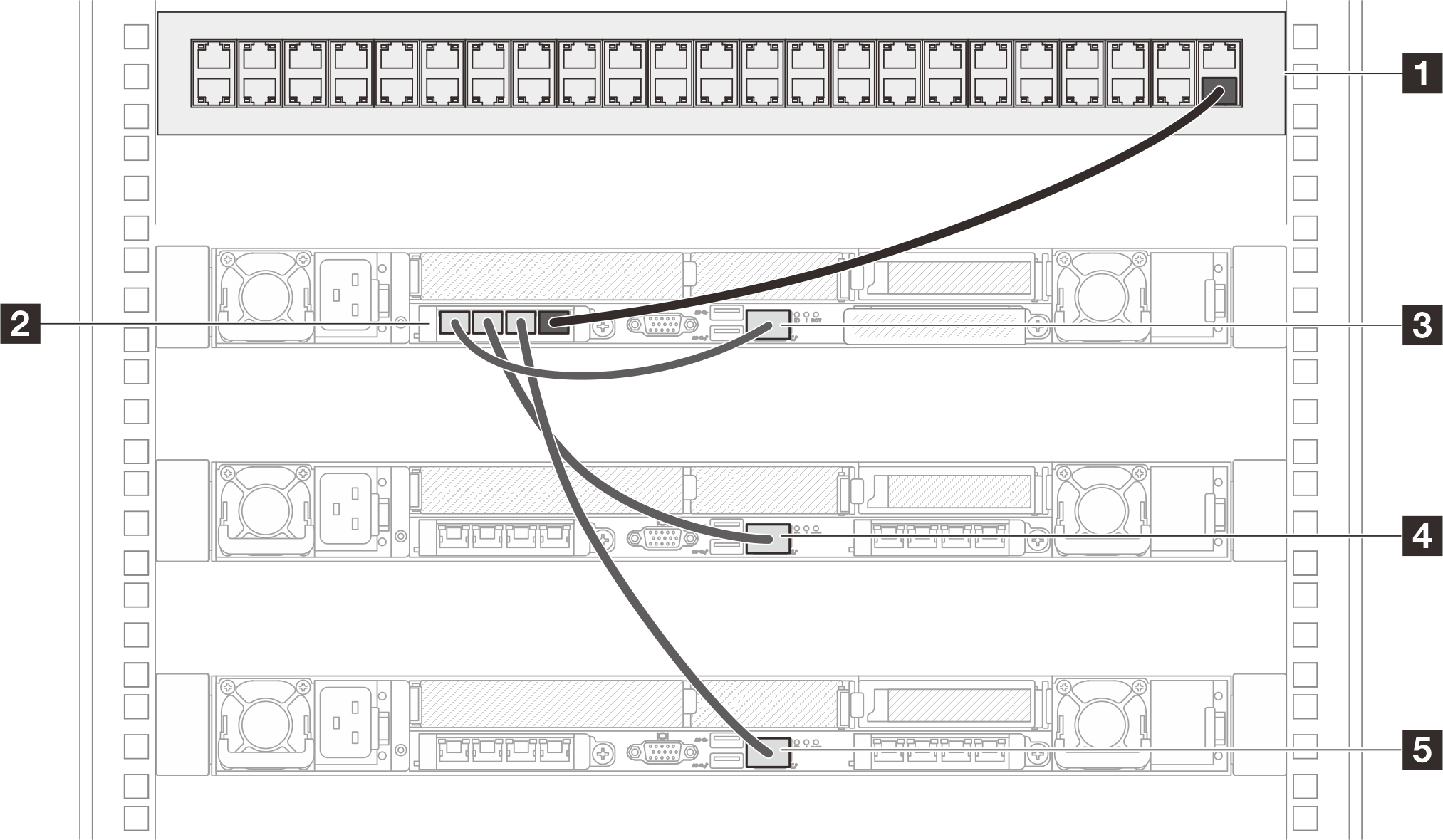

    未选择上行链路 MAC 的连接示例


    1 机架交换机
    2 安装在服务器 1 上的 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter3 服务器 1 上的 XCC 系统管理端口
    4 服务器 2 上的 XCC 系统管理端口
    5 服务器 3 上的 XCC 系统管理端口
