Konfigurationen mit mehreren Servern

In diesem Abschnitt erfahren Sie, wie Sie Kabel für eine Konfiguration mit mehreren Servern verlegen.

Konfiguration mit mehreren Servern​

Mehrere Server können wie dargestellt mit Ethernet-Kabeln verbunden werden.

Anmerkung

  • Stellen Sie bei einer Konfiguration mit mehreren Servern sicher, dass ein ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter installiert ist, und stellen Sie die UEFI-Konfiguration > BMC-Einstellungen > Netzwerkeinstellungen > Netzwerkschnittstellenanschluss auf Uplink MAC auf dem Server mit dem installierten Adapter ein.

  • Alle ThinkSystem-Server, die den ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter unterstützen, können über den Adapter in Konfigurationen mit mehreren Servern in Reihe geschaltet werden.

  • Für ThinkSystem SR630 V4 wird der ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter im OCP-Steckplatz 1 unterstützt. Wenn der Adapter installiert ist, wird OCP-Steckplatz 2 nicht unterstützt.

  • Installieren Sie für optimierte Effizienz das erforderliche OCP-Modul wie dargestellt.

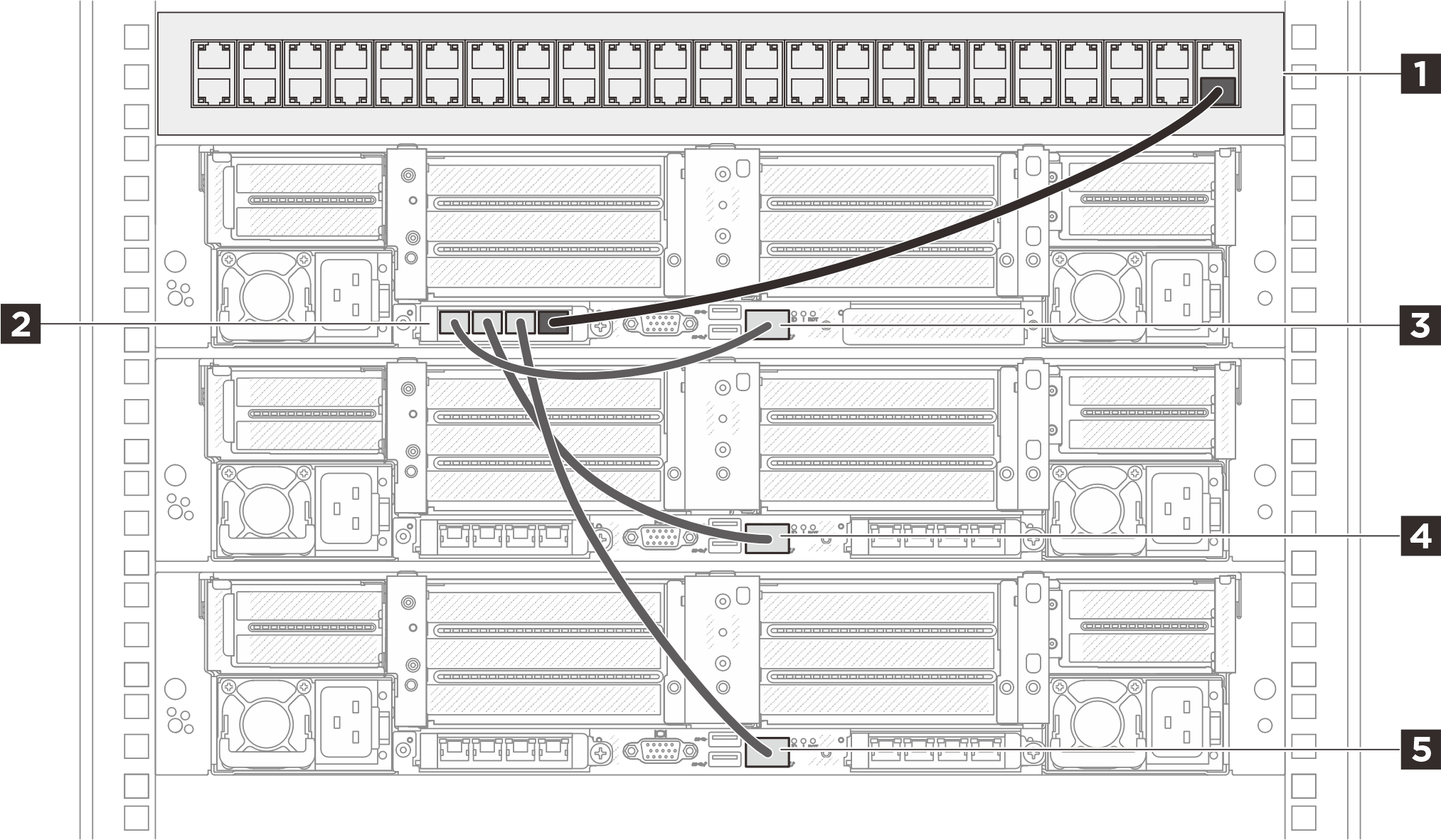

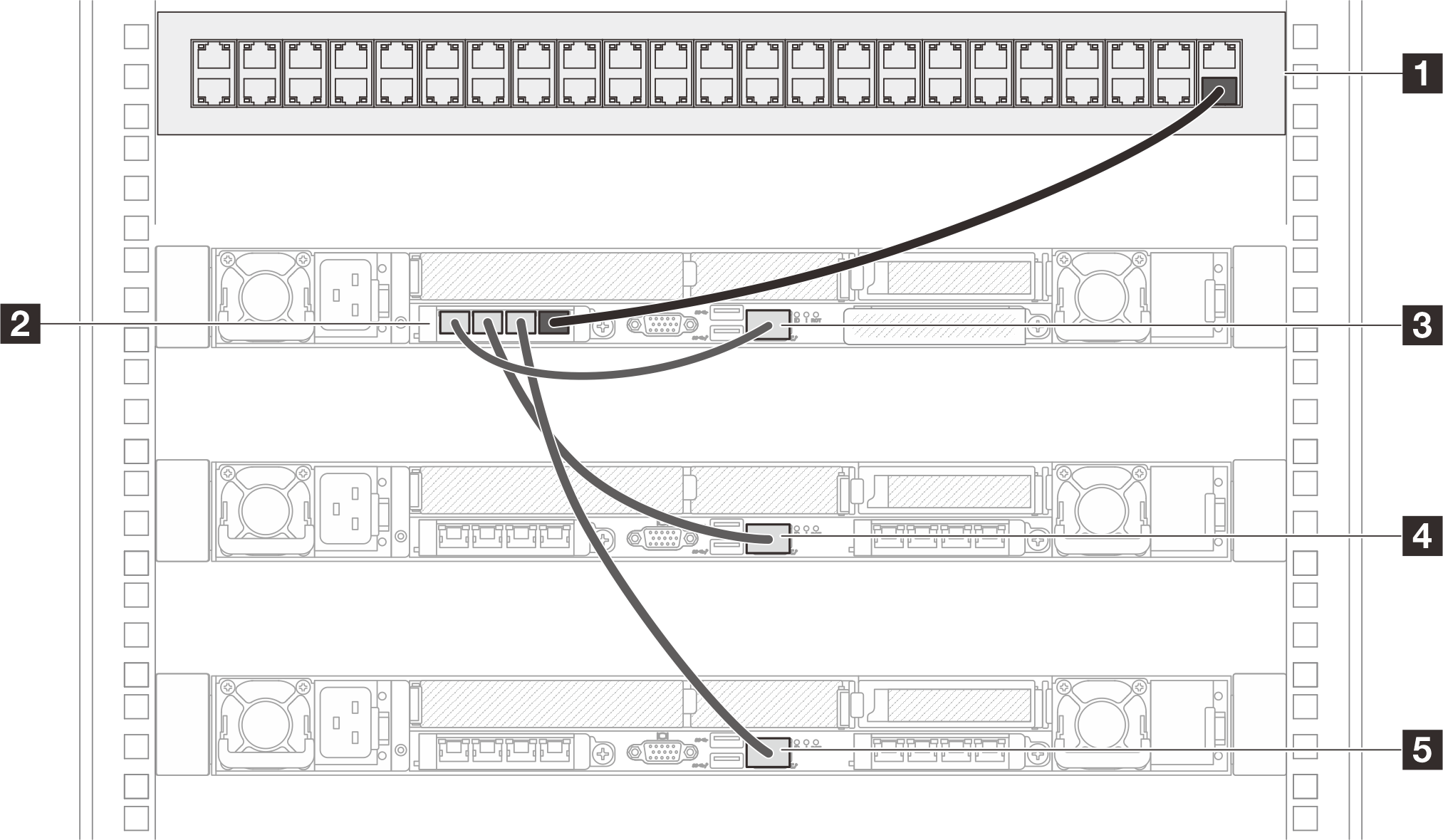

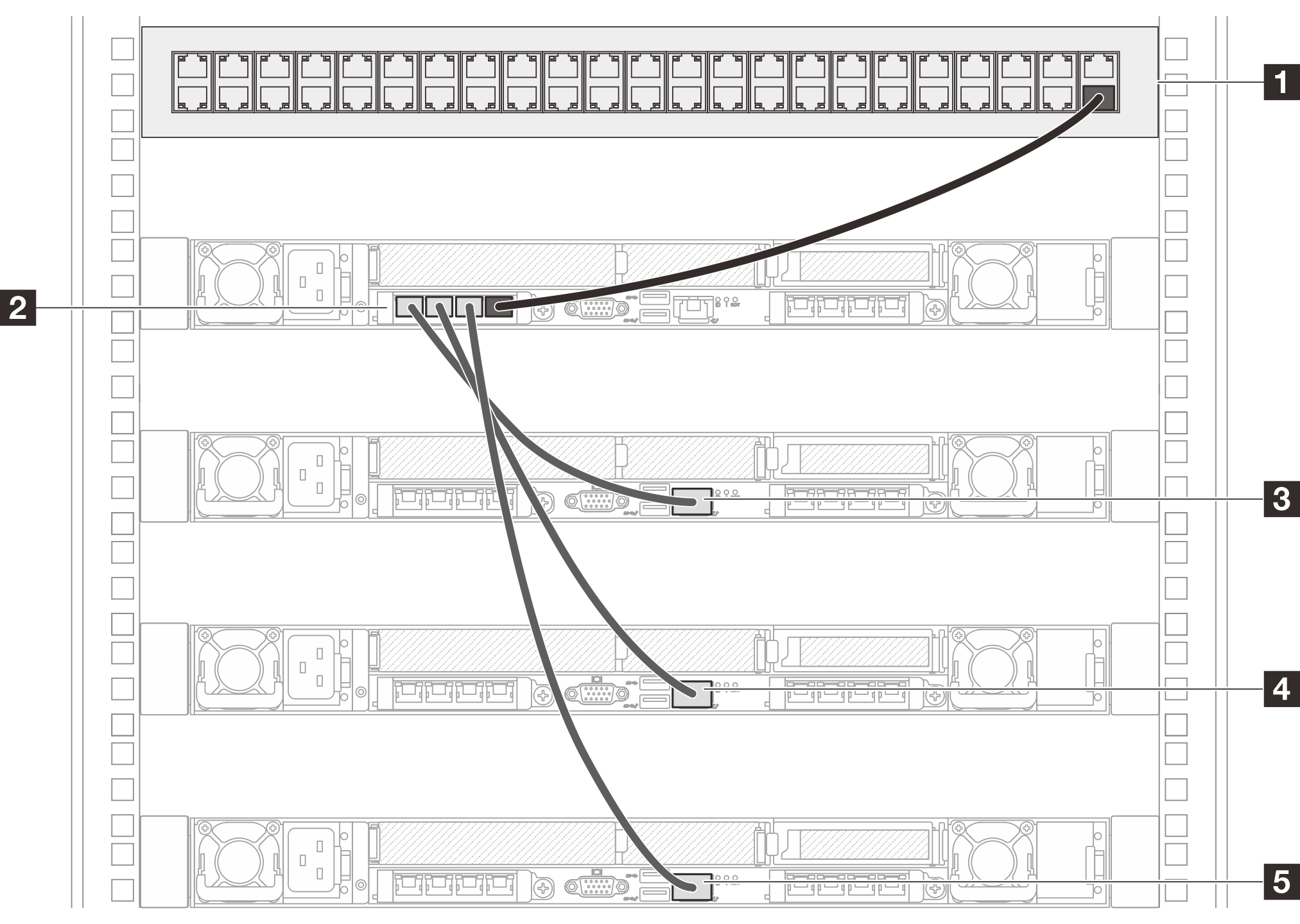

Abbildung 1. Konfiguration mit mehreren Servern

1 Rack-Switch
2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapterinstalliert auf Server 13 XCC-Systemmanagement-Anschluss auf Server 2
4XCC-Systemmanagement-Anschluss auf Server 3
5 XCC-Systemmanagement-Anschluss auf Server 4

Anmerkungen​

  1. Die in Reihe geschalteten Server müssen nicht unbedingt im selben Rack installiert sein, sondern können auch rackübergreifend über einen Rack-Switch verbunden werden. Ein Beispiel hierfür sehen Sie in der folgenden Abbildung.

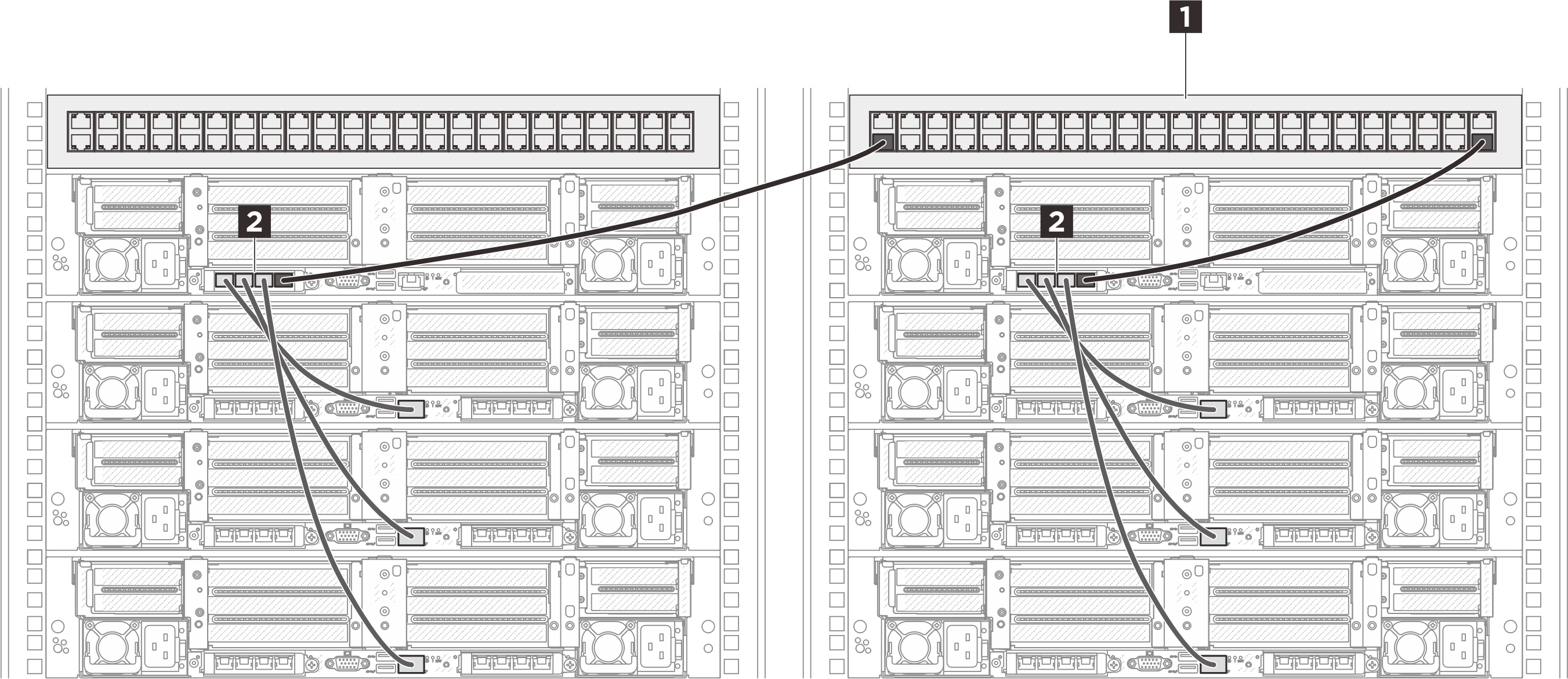

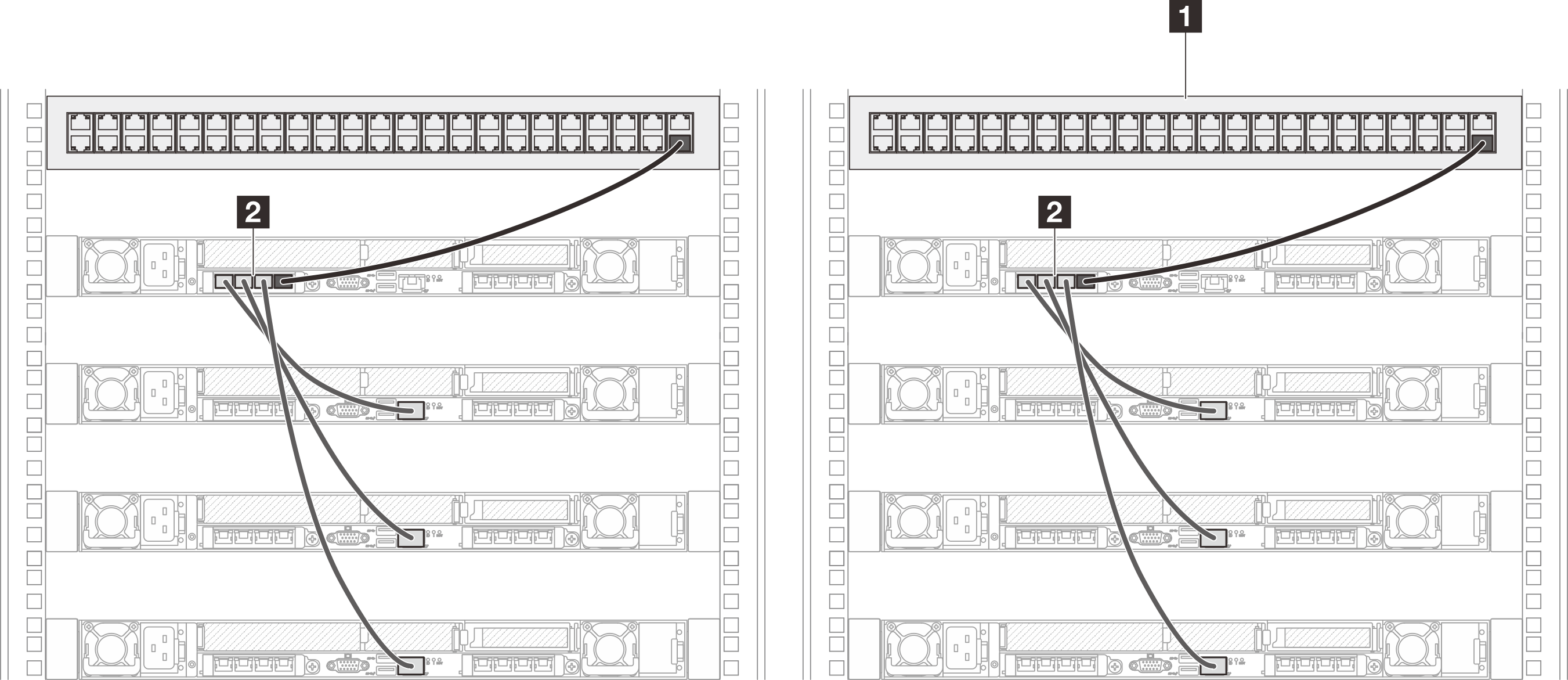

    Beispiel für eine rackübergreifende Serverkette


    1 Rack-Switch
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. Sie dürfen keine Switch-Schleife erstellen, indem Sie mehrere Anschlüsse desselben OCP-Moduls mit dem Switch verbinden.

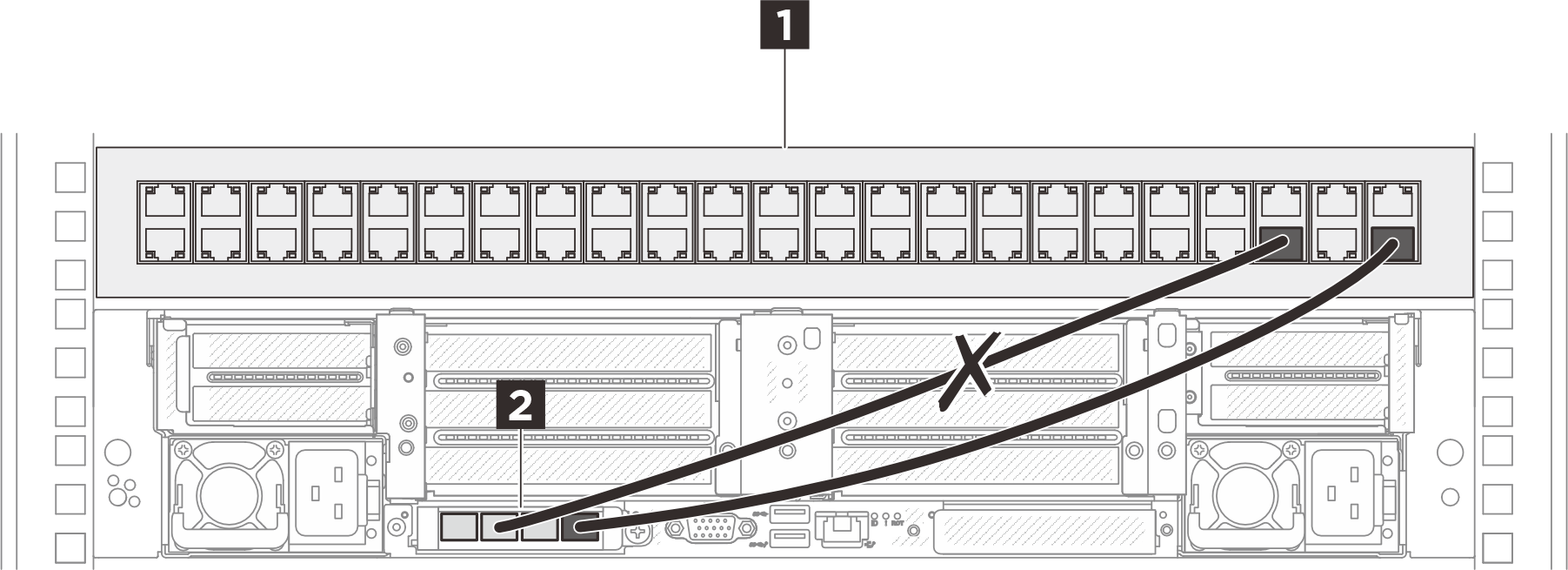

    Beispiel für eine Verbindung, die vermieden werden sollte


    1 Rack-Switch
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. Erstellen Sie keine Serienverbindung zwischen Servern, indem Sie ein OCP-Modul mit einem anderen OCP-Modul verbinden. Jedes OCP-Modul für die Konfiguration mit mehreren Servern muss direkt mit dem Rack-Switch verbunden sein.

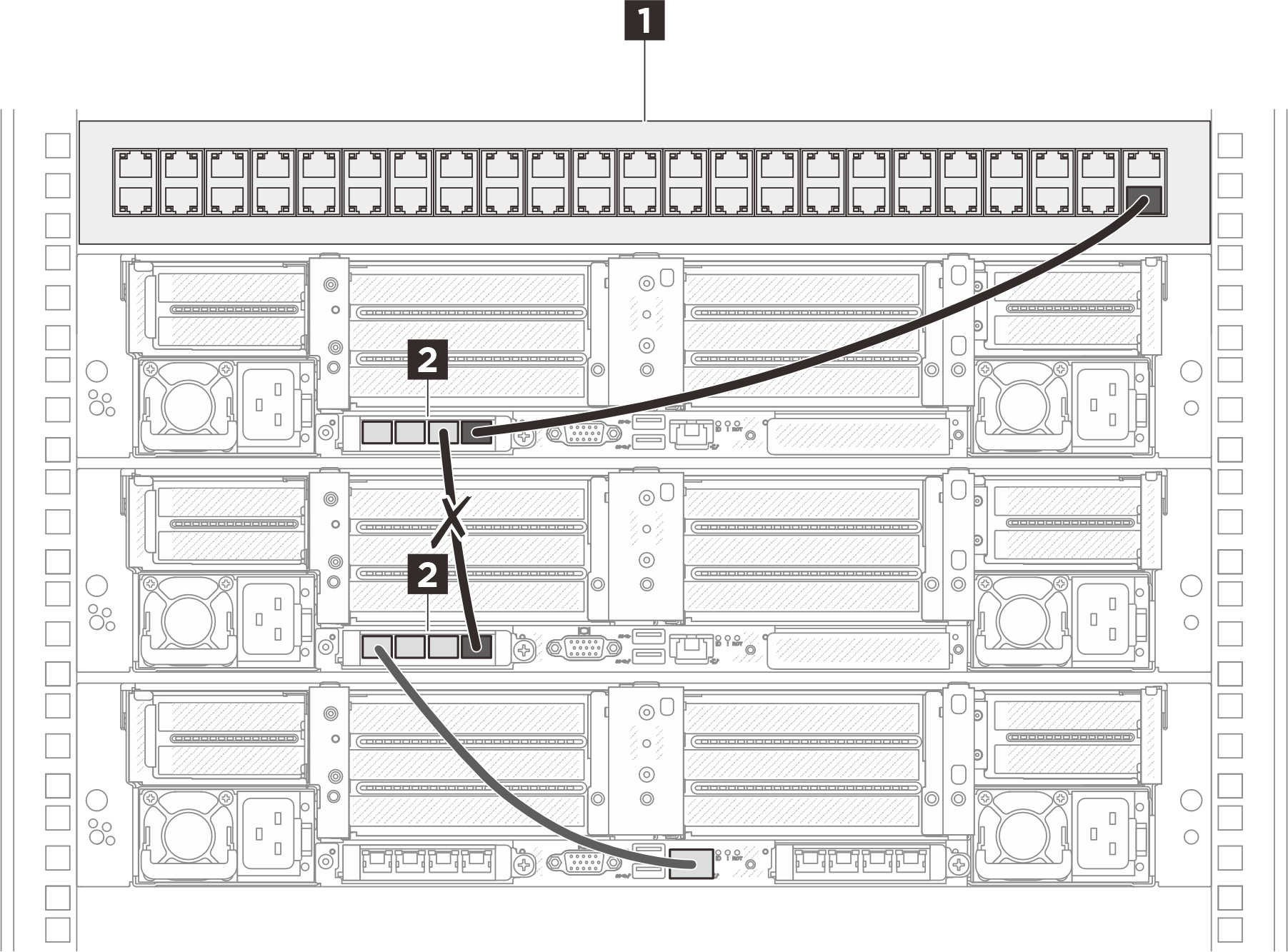

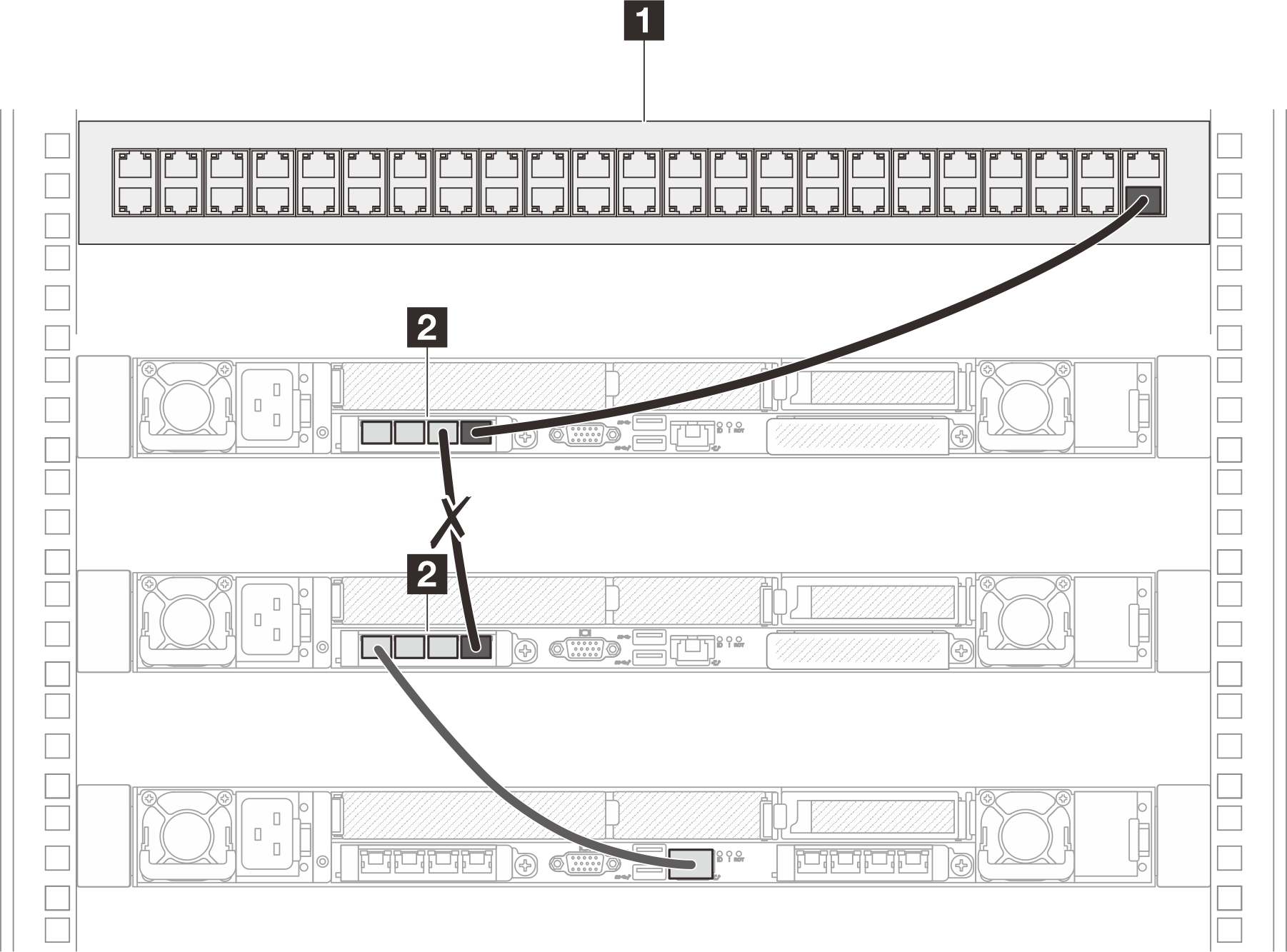

    Beispiel für eine Verbindung, die vermieden werden sollte


    1 Rack-Switch
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. Wenn der Netzwerkschnittstellenanschluss in UEFI nicht auf Uplink MAC eingestellt ist (wie im Hinweis beschrieben), kann die Konfiguration mit mehreren Servern dennoch funktionieren, indem die Server wie in der folgenden Abbildung dargestellt verbunden werden. Es wird empfohlen, Uplink MAC auszuwählen, um die Effizienz zu optimieren.

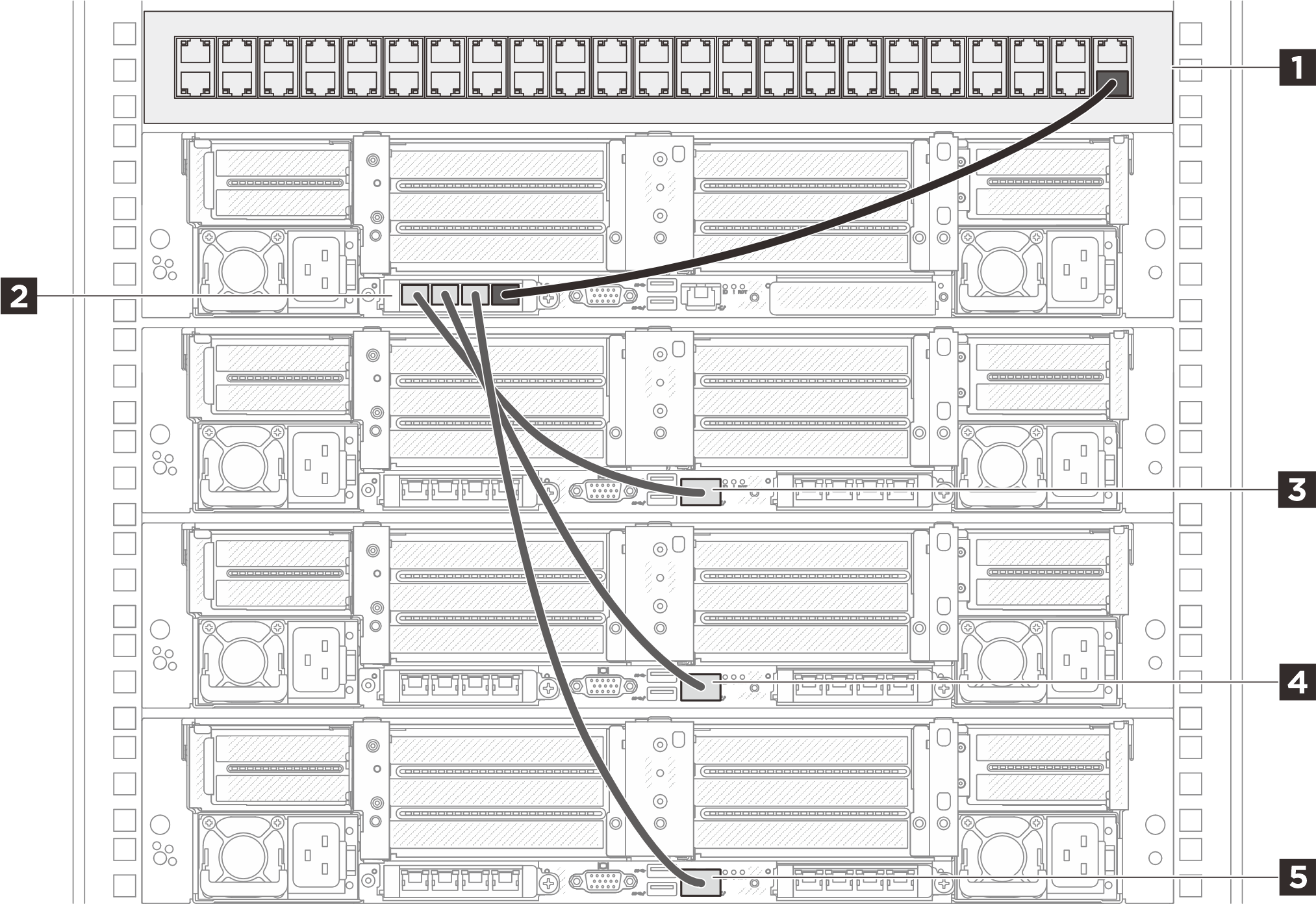

    Beispiel für eine Verbindung ohne Auswahl von Uplink MAC


    1 Rack-Switch
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapterinstalliert auf Server 13 XCC-Systemmanagement-Anschluss auf Server 1
    4 XCC-Systemmanagement-Anschluss auf Server 2
    5 XCC-Systemmanagement-Anschluss auf Server 3
