マルチサーバー構成

マルチサーバー構成用のケーブルの配線方法については、このセクションを参照してください。

マルチサーバー構成​

図のように、複数のサーバーをイーサネット・ケーブルで接続できます。

注

  • マルチサーバー構成の場合は、アダプターが取り付けられたサーバーに ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter を取り付けて、「UEFI セットアップ」 > 「BMC 設定」 > 「ネットワーク設定」 > 「ネットワーク・インターフェース・ポート」を「アップリンク MAC」に設定してください。

  • ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter をサポートしているすべての ThinkSystem サーバーは、アダプターを介してマルチサーバー構成でチェーン接続できます。

  • ThinkSystem SR630 V4 の場合、ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter は OCP スロット 1 でサポートされます。アダプターが取り付けられている場合、OCP スロット 2 はサポートされません。

  • 効率を最適化するために、図のように必要な OCP モジュールを取り付けます。

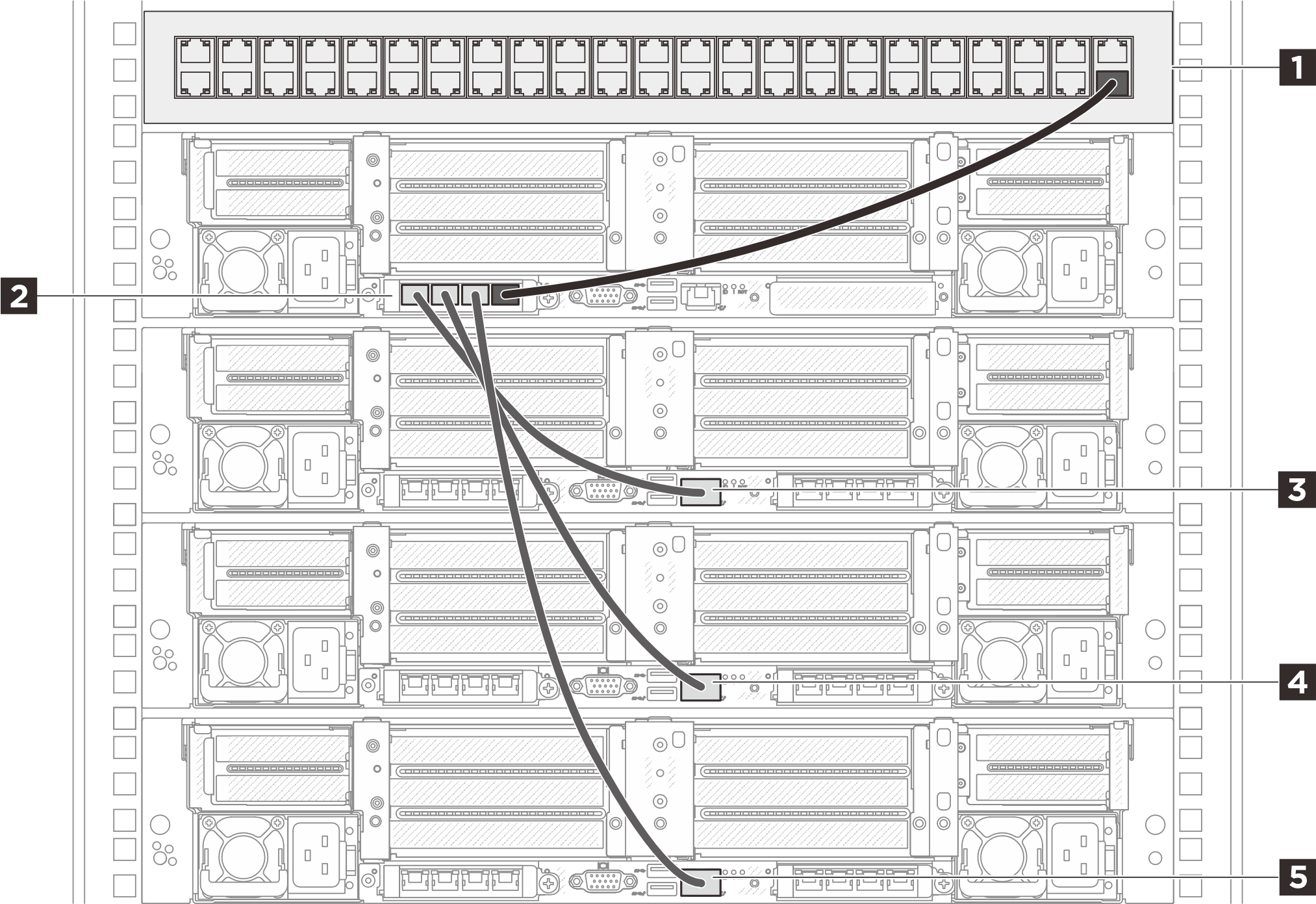

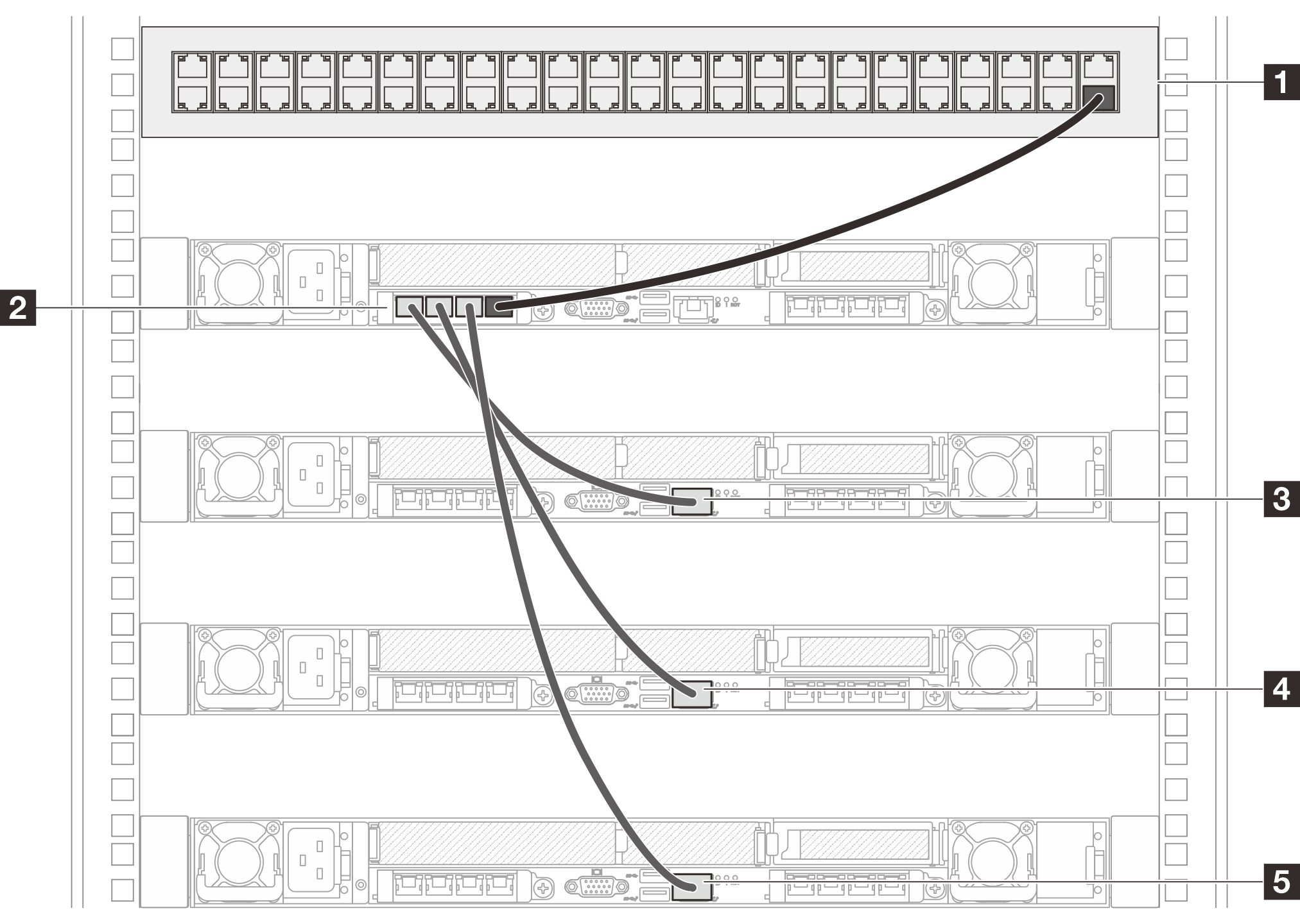

図 1. マルチサーバー構成

1 ラック・スイッチ
2 サーバ 1 に取り付けられた ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter3 サーバー 2 の XCC システム管理ポート
4 サーバー 3 の XCC システム管理ポート
5 サーバー 4 の XCC システム管理ポート

注​

  1. チェーン・サーバーは必ずしも同じラックに取り付ける必要はありません。ラック・スイッチ経由で複数のラック間で接続できます。以下の例の図を参照してください。

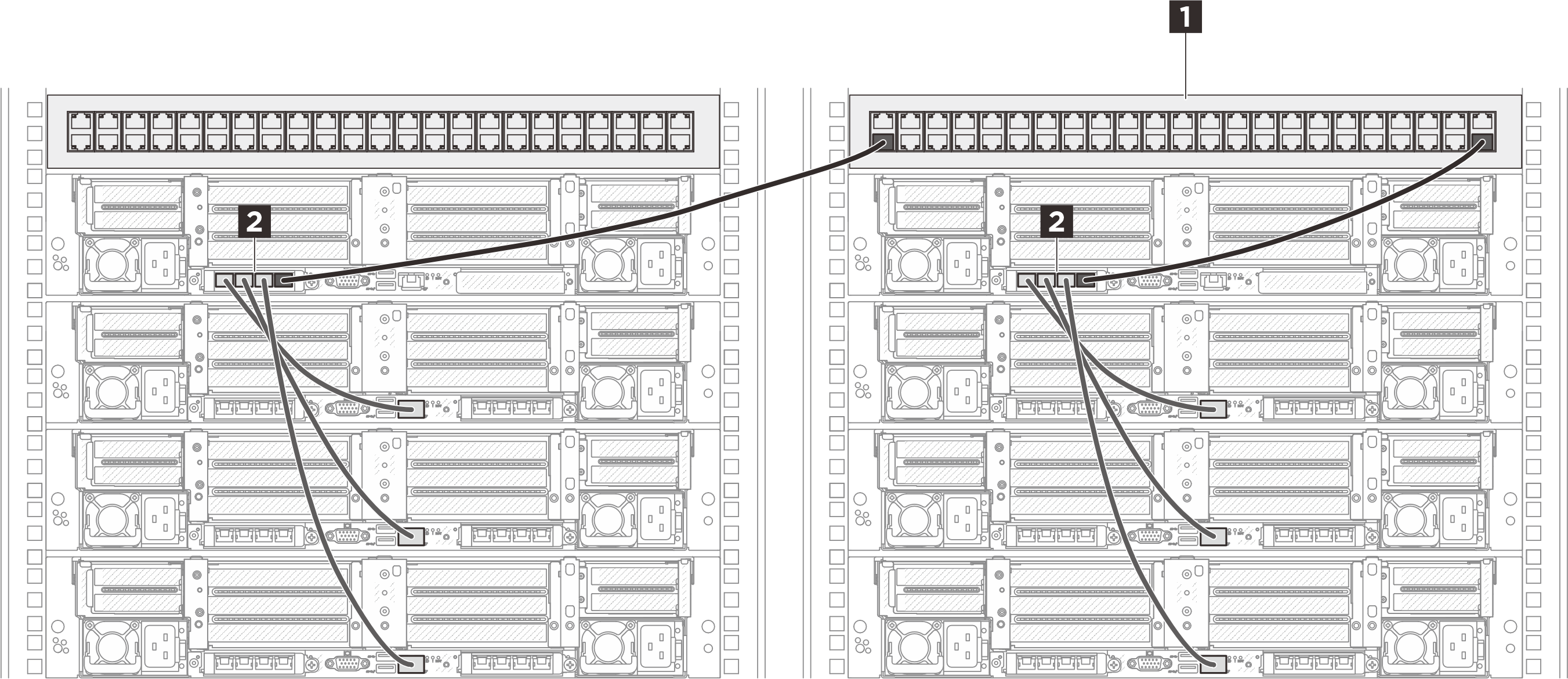

    クロス・ラック・サーバー・チェーンの例


    1 ラック・スイッチ
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. 同じ OCP モジュール上の複数のポートをスイッチに接続して、スイッチのループを作成しないでください。

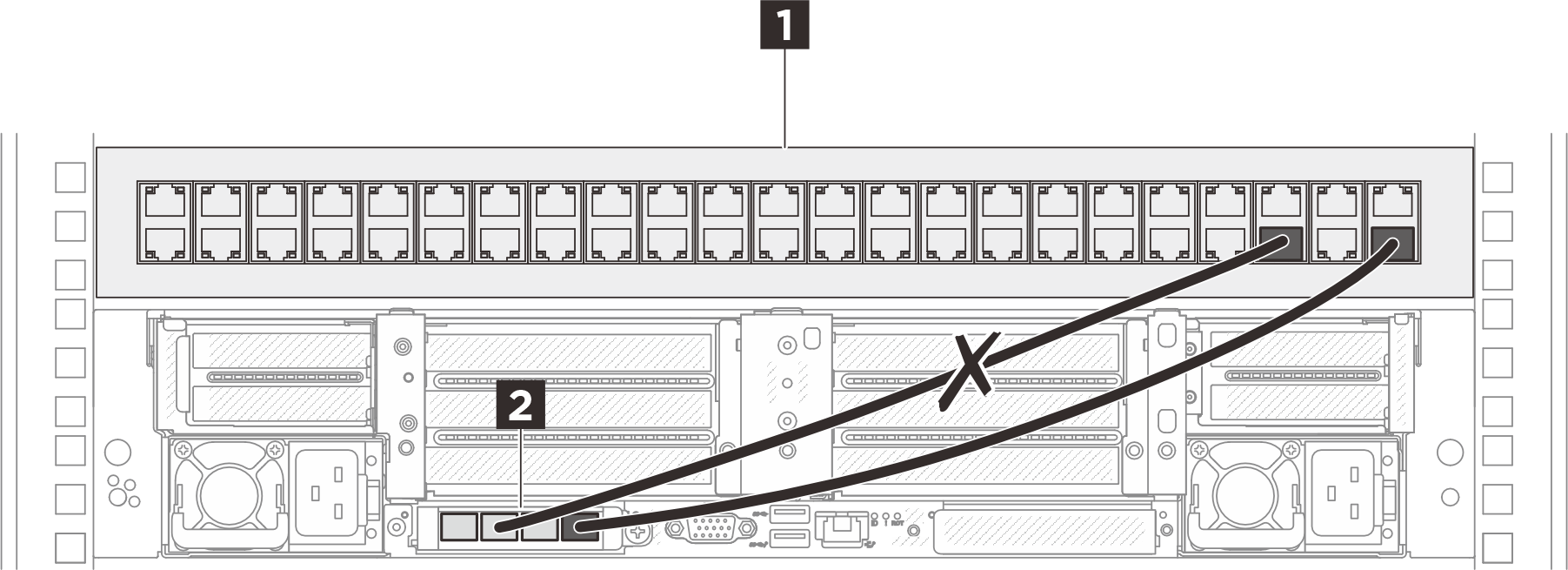

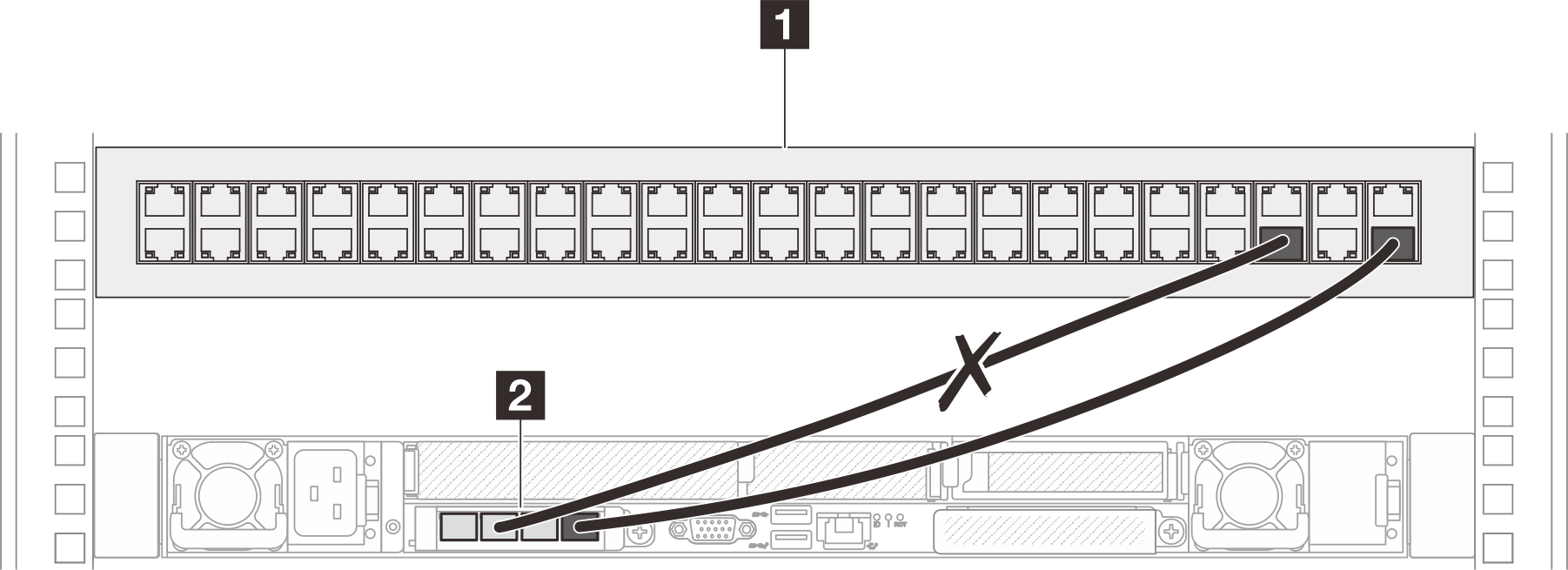

    回避すべき接続の例


    1 ラック・スイッチ
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. 1 つの OCP モジュールを別の OCP モジュールに接続して、サーバー間でシリーズ接続を作成しないでください。複数サーバー構成の各 OCP モジュールは、ラック・スイッチに直接接続する必要があります。

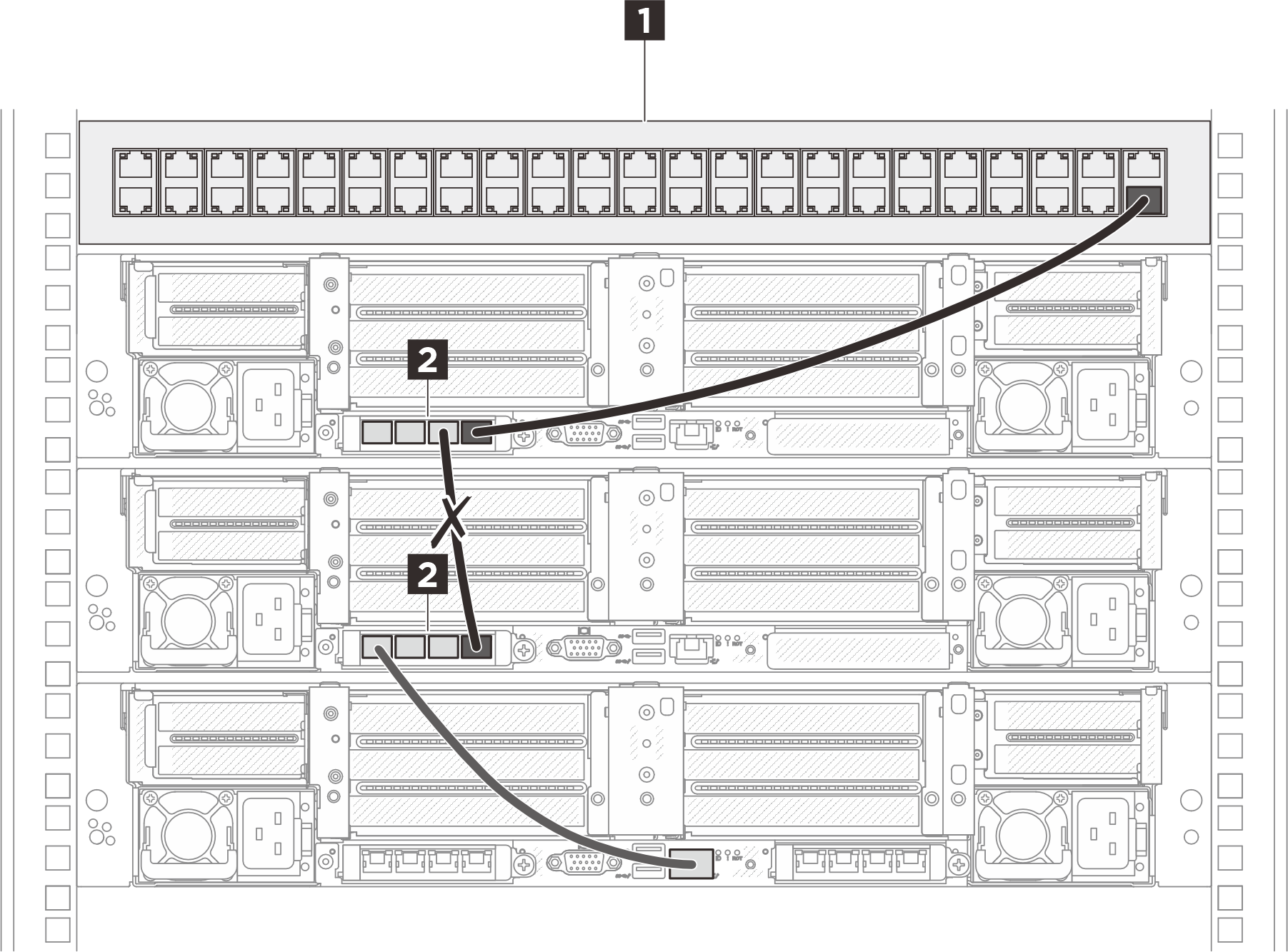

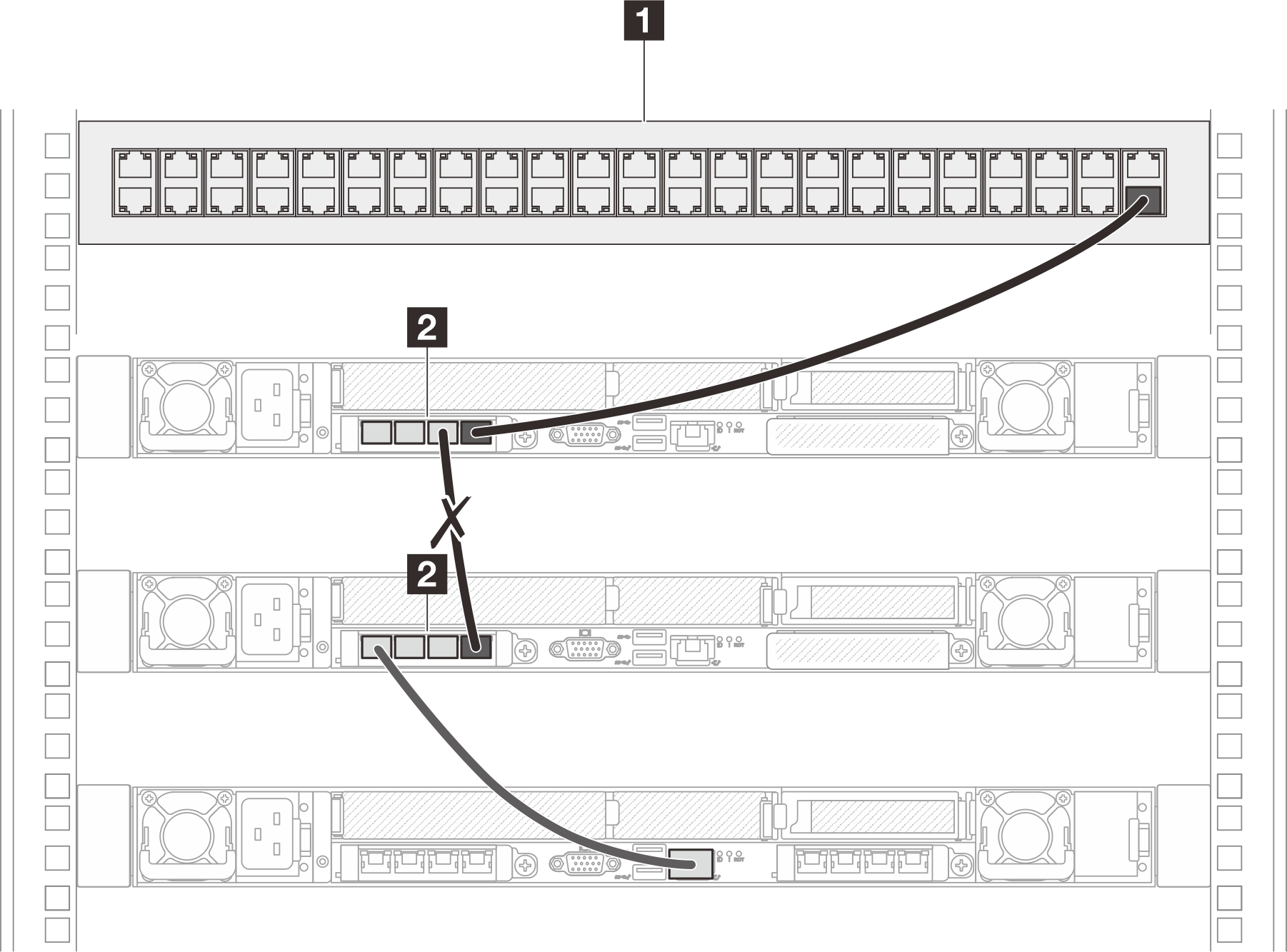

    回避すべき接続の例


    1 ラック・スイッチ
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. ネットワーク・インターフェース・ポートが UEFI で「アップリンク MAC」に設定されていない場合でも (注を参照)、下の図のようにサーバーを接続することで、マルチサーバー構成は機能します。効率を最適化するには、「アップリンク MAC」を選択することをお勧めします。

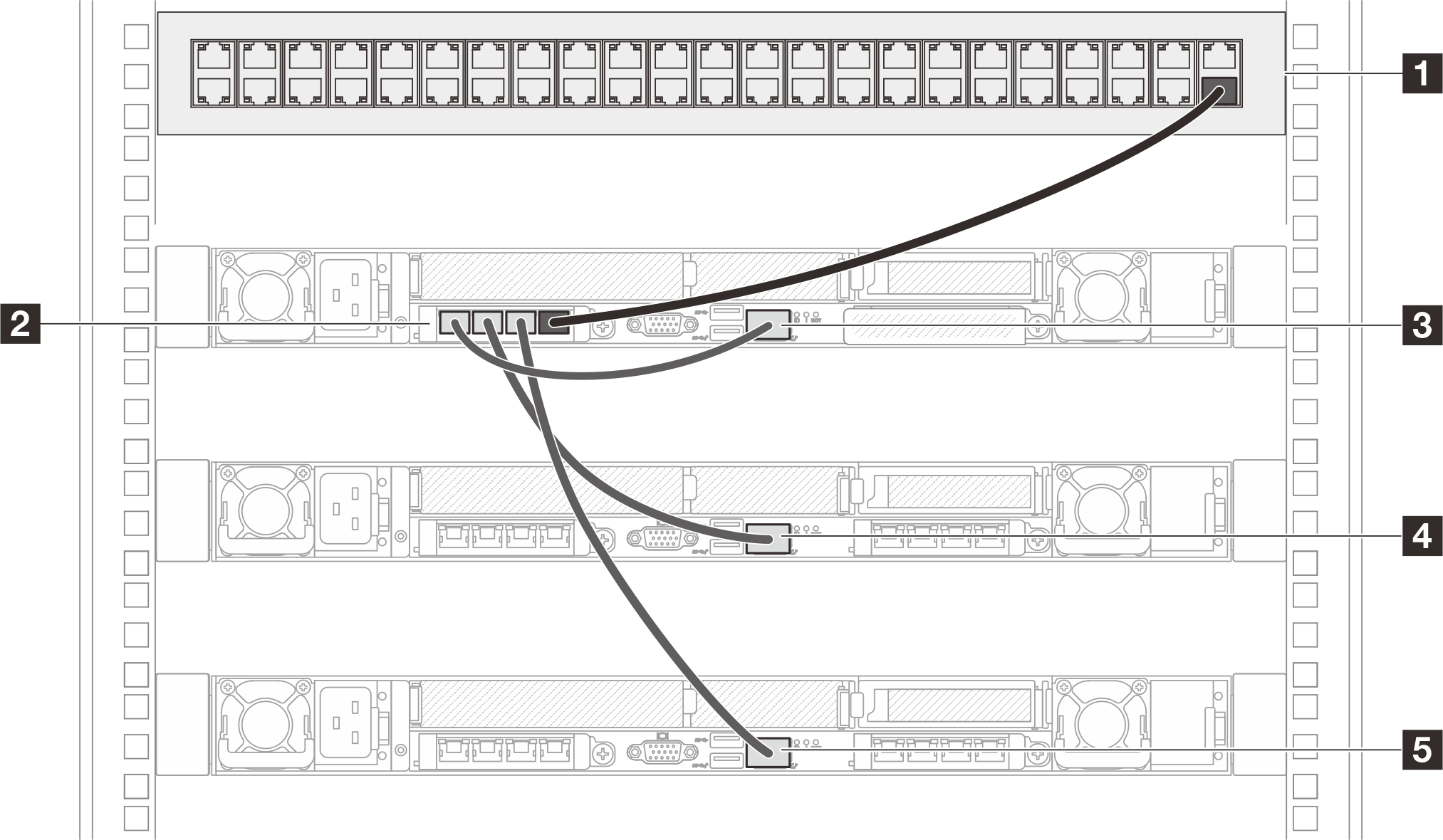

    アップリンク MAC を選択しない接続例


    1 ラック・スイッチ
    2 サーバ 1 に取り付けられた ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter3 サーバー 1 の XCC システム管理ポート
    4 サーバー 2 の XCC システム管理ポート
    5 サーバー 3 の XCC システム管理ポート
