การกำหนดค่าแบบหลายเซิร์ฟเวอร์

ดูส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับการกำหนดค่าแบบหลายเซิร์ฟเวอร์

การกำหนดค่าแบบหลายเซิร์ฟเวอร์​

สามารถเชื่อมต่อเซิร์ฟเวอร์หลายเครื่องด้วยสายอีเทอร์เน็ตตามภาพ

หมายเหตุ

  • สำหรับการกำหนดค่าแบบหลายเซิร์ฟเวอร์ ตรวจสอบให้แน่ใจว่าได้ติดตั้ง ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter และตั้งค่า การตั้งค่า UEFI > การตั้งค่า BMC > การตั้งค่าเครือข่าย > พอร์ตอินเทอร์เฟซเครือข่าย ไปยัง อัปลิงก์ MAC บนเซิร์ฟเวอร์ที่ติดตั้งอะแดปเตอร์

  • สามารถใช้อะแดปเตอร์เชื่อมโยงเซิร์ฟเวอร์ ThinkSystem ทั้งหมดที่รองรับ ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter ในการกำหนดค่าแบบหลายเซิร์ฟเวอร์ได้

  • สำหรับ ThinkSystem SR630 V4 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter จะรองรับการใช้งานในช่องเสียบ OCP 1 โดยเมื่อติดตั้งอะแดปเตอร์แล้ว จะไม่รองรับการใช้งานในช่องเสียบ OCP 2

  • เพื่อประสิทธิภาพสูงสุด ให้ติดตั้งโมดูล OCP ที่จำเป็นตามภาพ

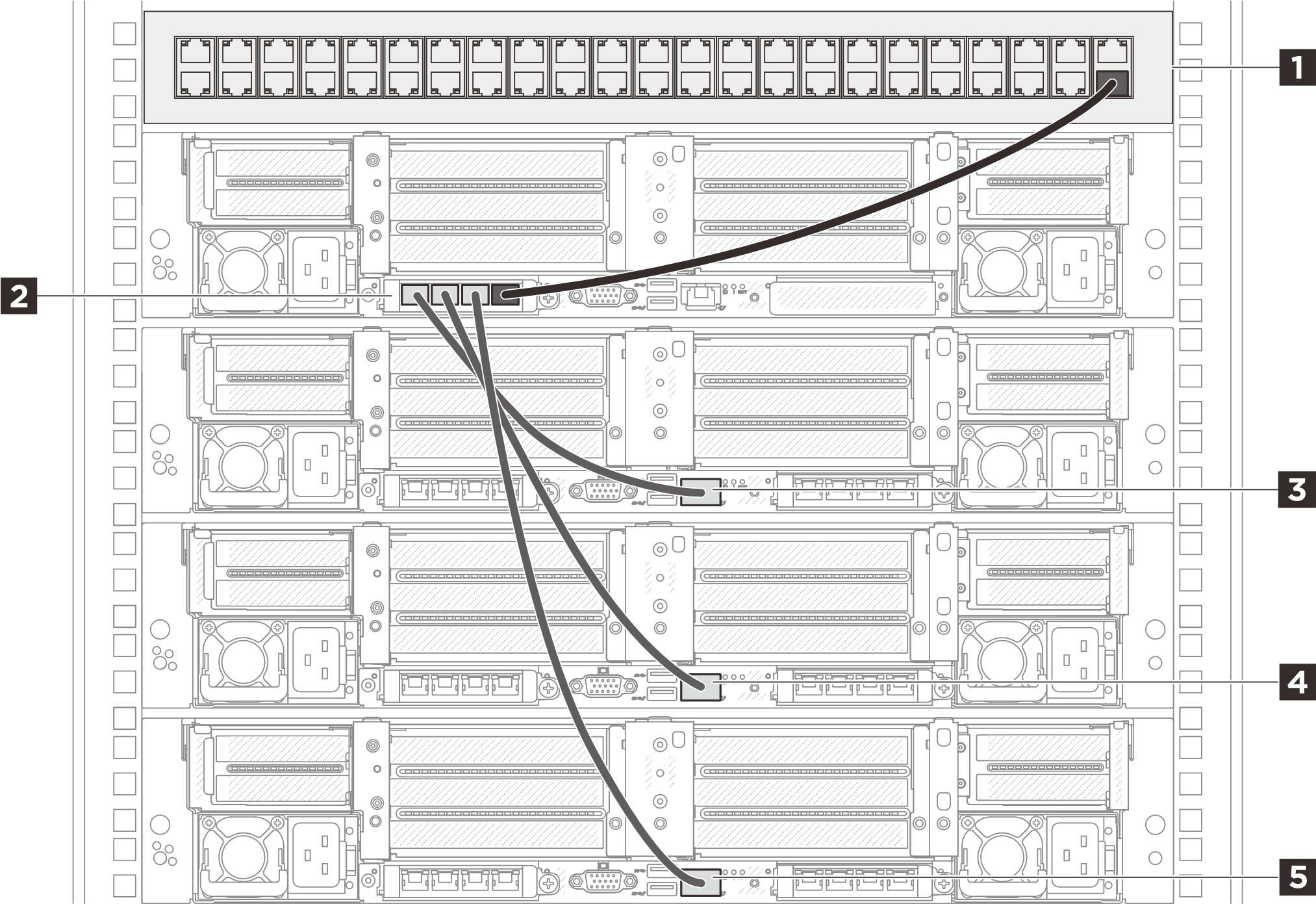

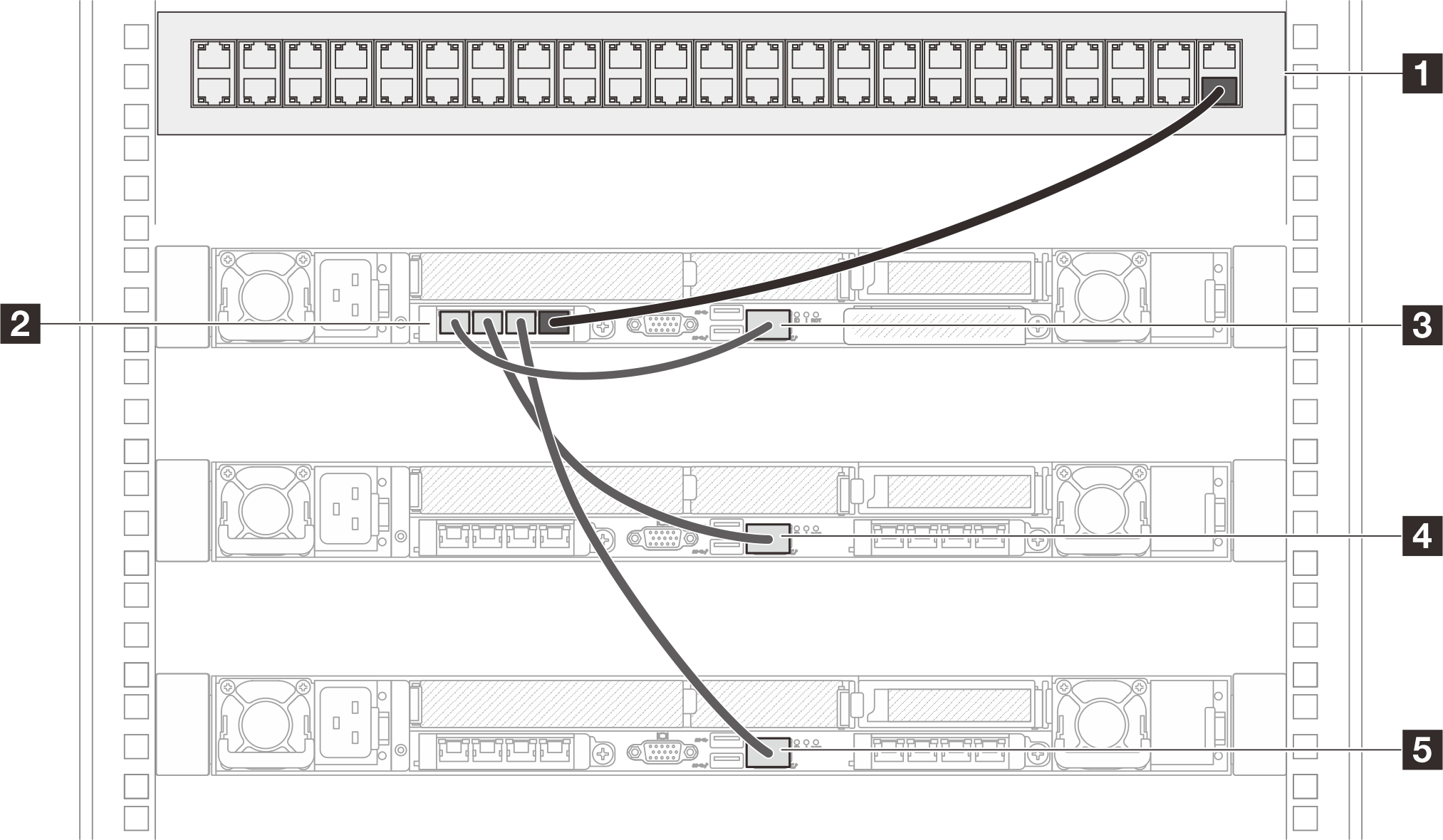

รูปที่ 1. การกำหนดค่าแบบหลายเซิร์ฟเวอร์

1 แร็คสวิตช์
2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter ที่ติดตั้งบนเซิร์ฟเวอร์ 13 พอร์ตการจัดการระบบ XCC บนเซิร์ฟเวอร์ 2
4 พอร์ตการจัดการระบบ XCC บนเซิร์ฟเวอร์ 3
5 พอร์ตการจัดการระบบ XCC บนเซิร์ฟเวอร์ 4

หมายเหตุ​

  1. เซิร์ฟเวอร์ที่เชื่อมต่อกันไม่จำเป็นต้องติดตั้งบนแร็คเดียวกัน โดยสามารถเชื่อมต่อข้ามแร็คได้ผ่านแร็คสวิตช์ ดูตัวอย่างได้จากภาพประกอบ

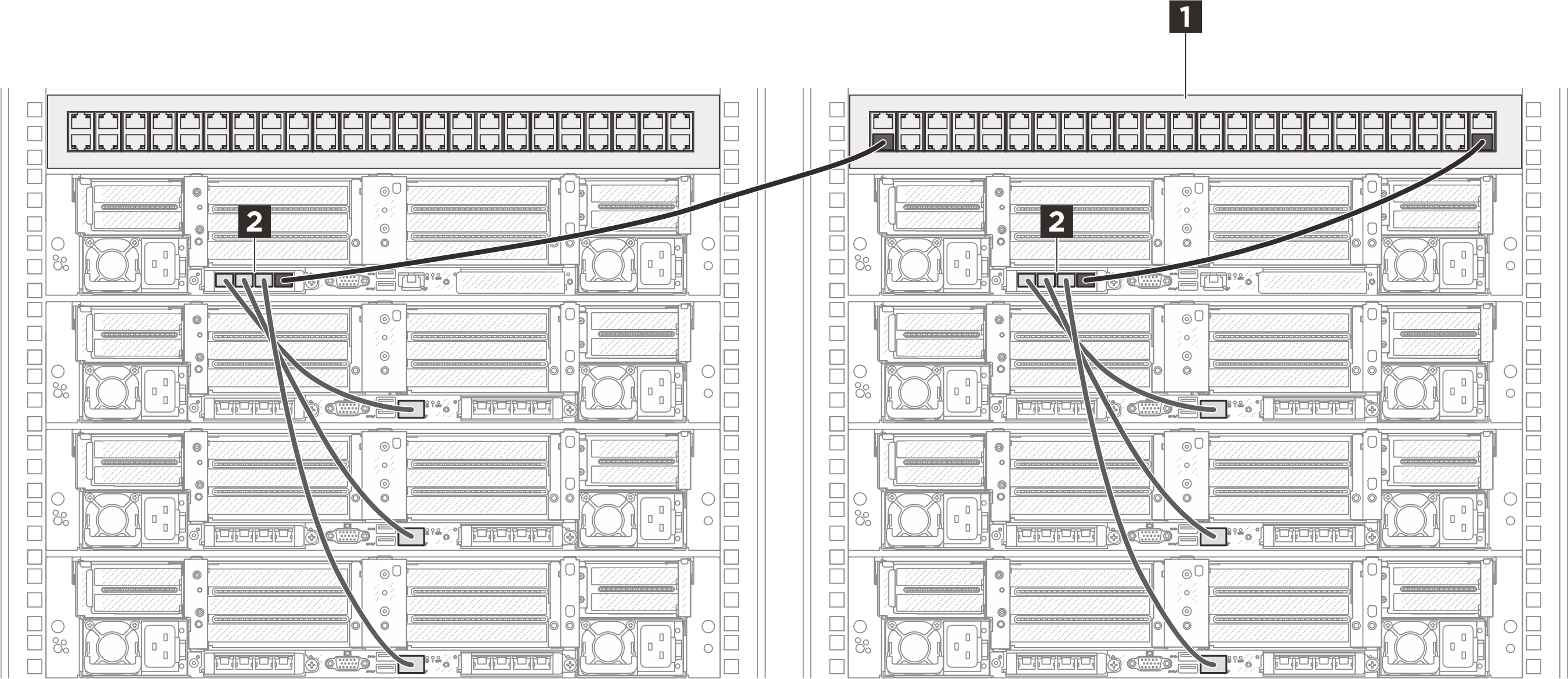

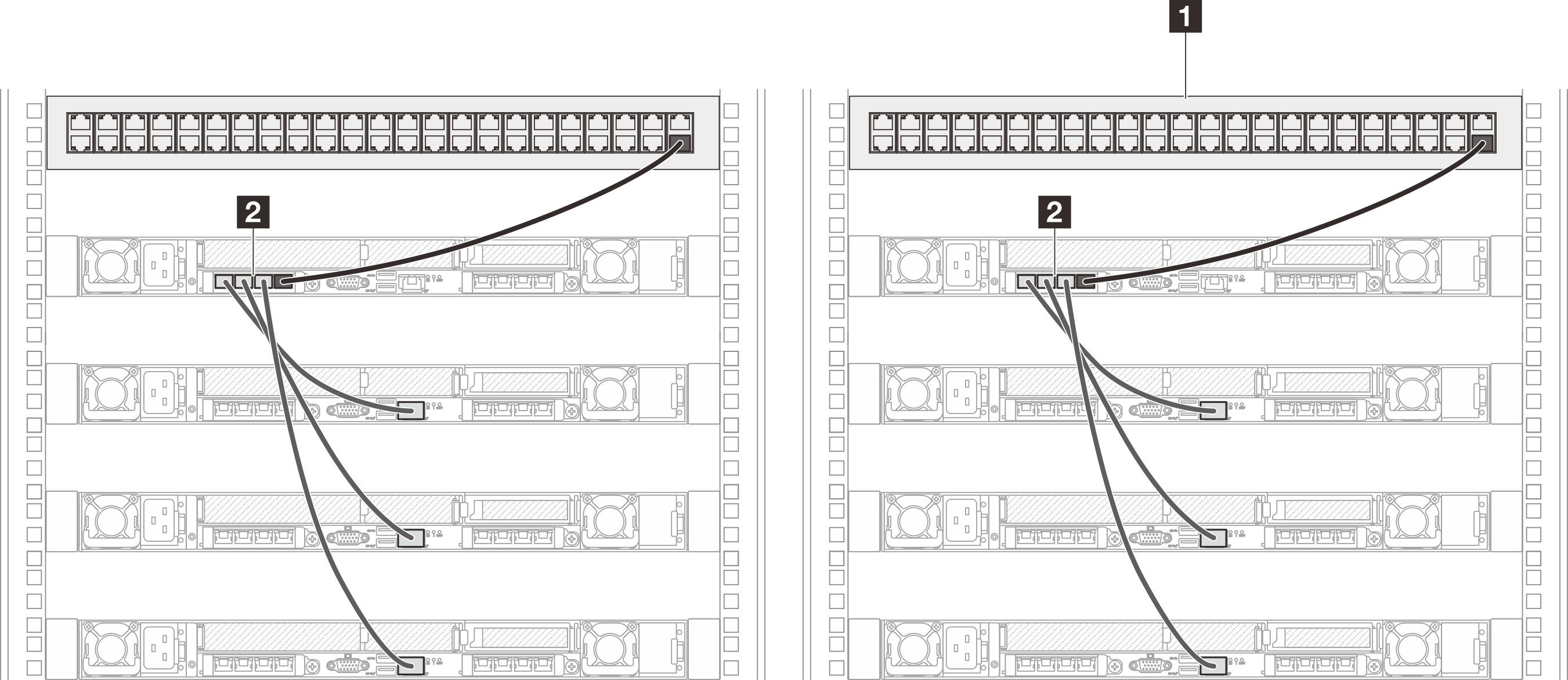

    ตัวอย่างการเชื่อมต่อเซิร์ฟเวอร์ข้ามแร็ค


    1 แร็คสวิตช์
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. อย่าสร้างลูปสวิตช์โดยการเชื่อมต่อพอร์ตมากกว่าหนึ่งพอร์ตบนโมดูล OCP เดียวกันกับสวิตช์

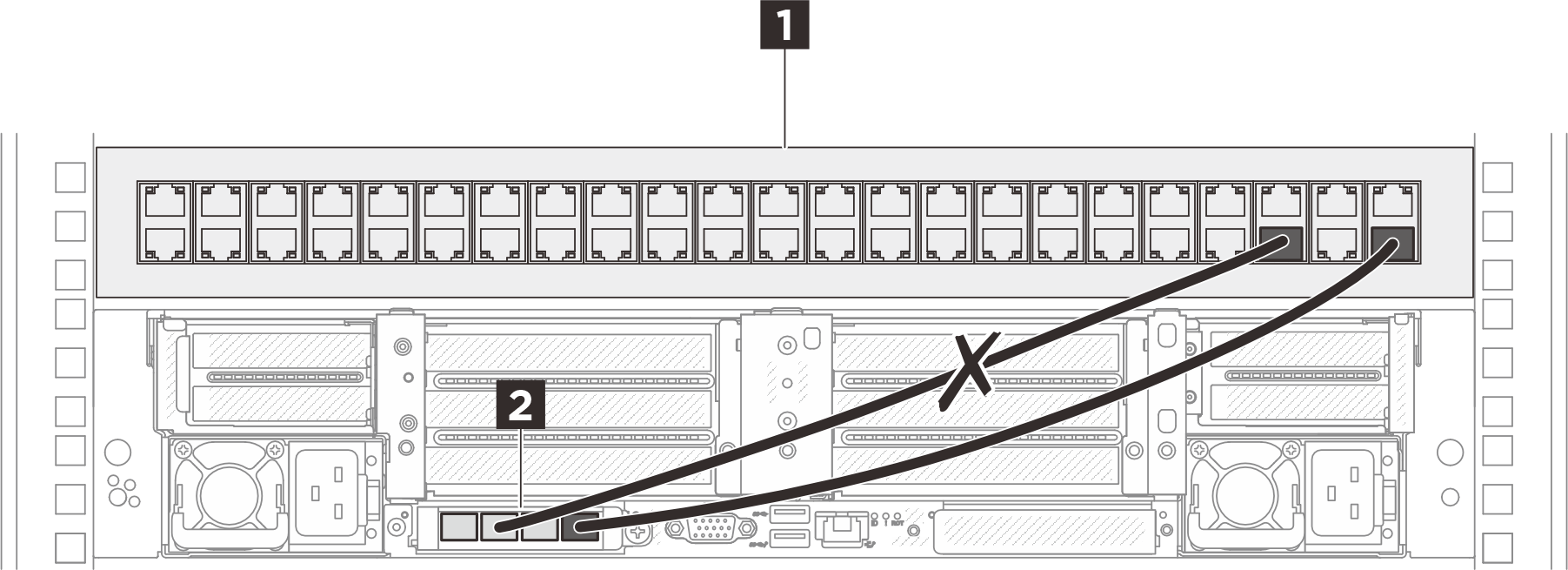

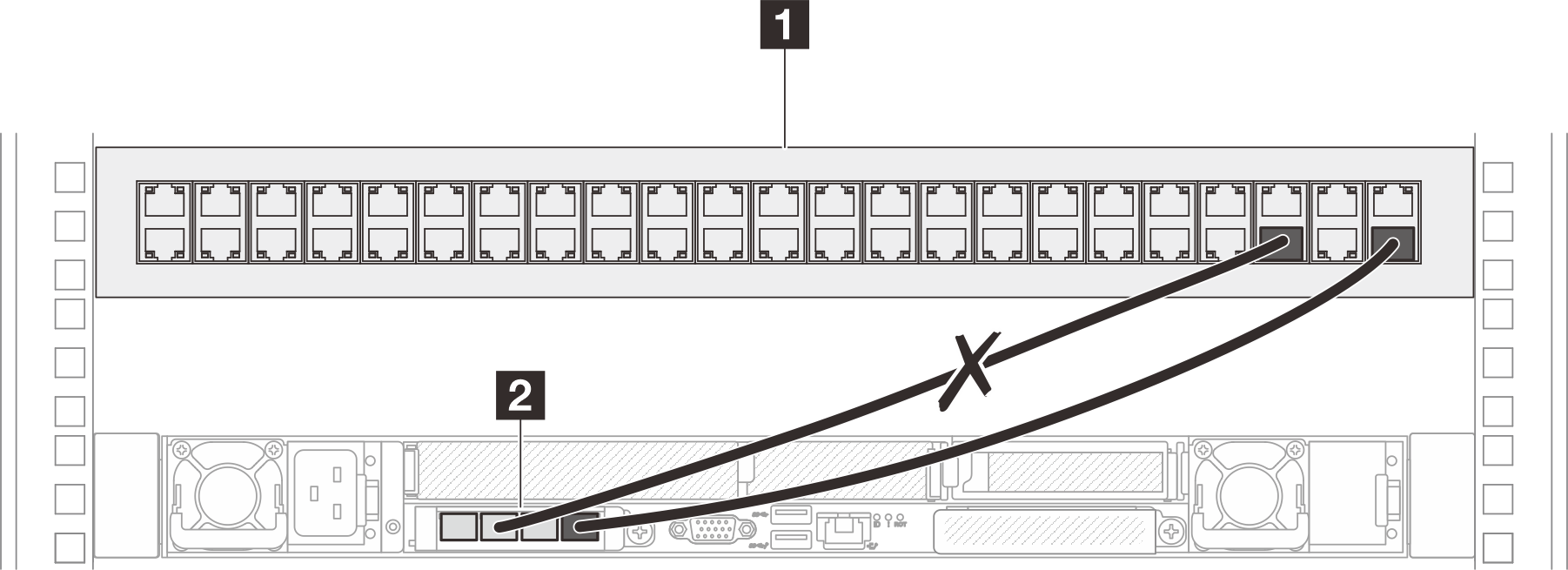

    ตัวอย่างการเชื่อมต่อที่ควรหลีกเลี่ยง


    1 แร็คสวิตช์
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. อย่าสร้างการเชื่อมต่อแบบอนุกรมระหว่างเซิร์ฟเวอร์โดยการเชื่อมต่อโมดูล OCP หนึ่งกับโมดูล OCP อีกโมดูล โมดูล OCP แต่ละโมดูลในการกำหนดค่าเซิร์ฟเวอร์หลายรายการต้องเชื่อมต่อโดยตรงกับแร็คสวิตช์

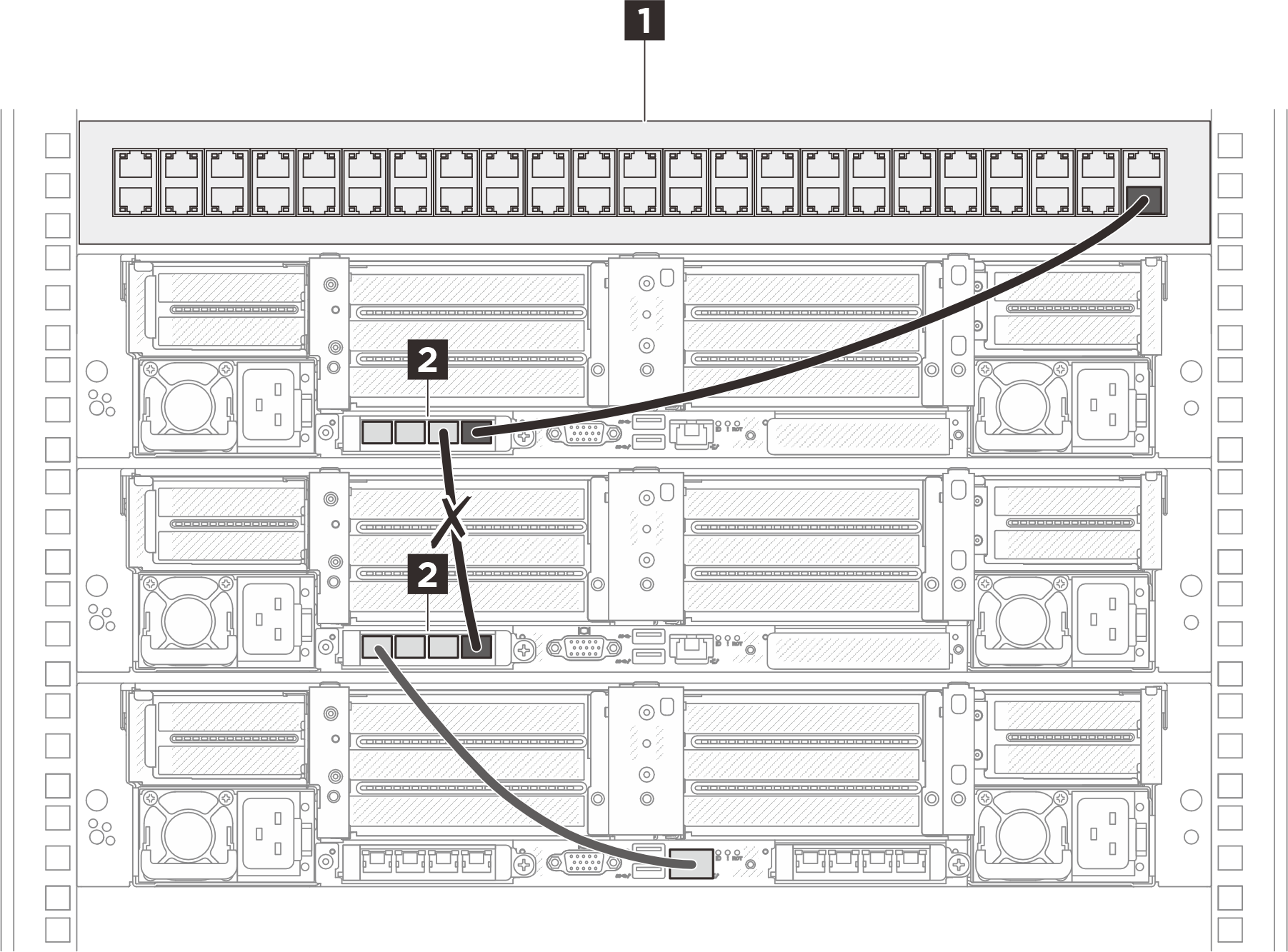

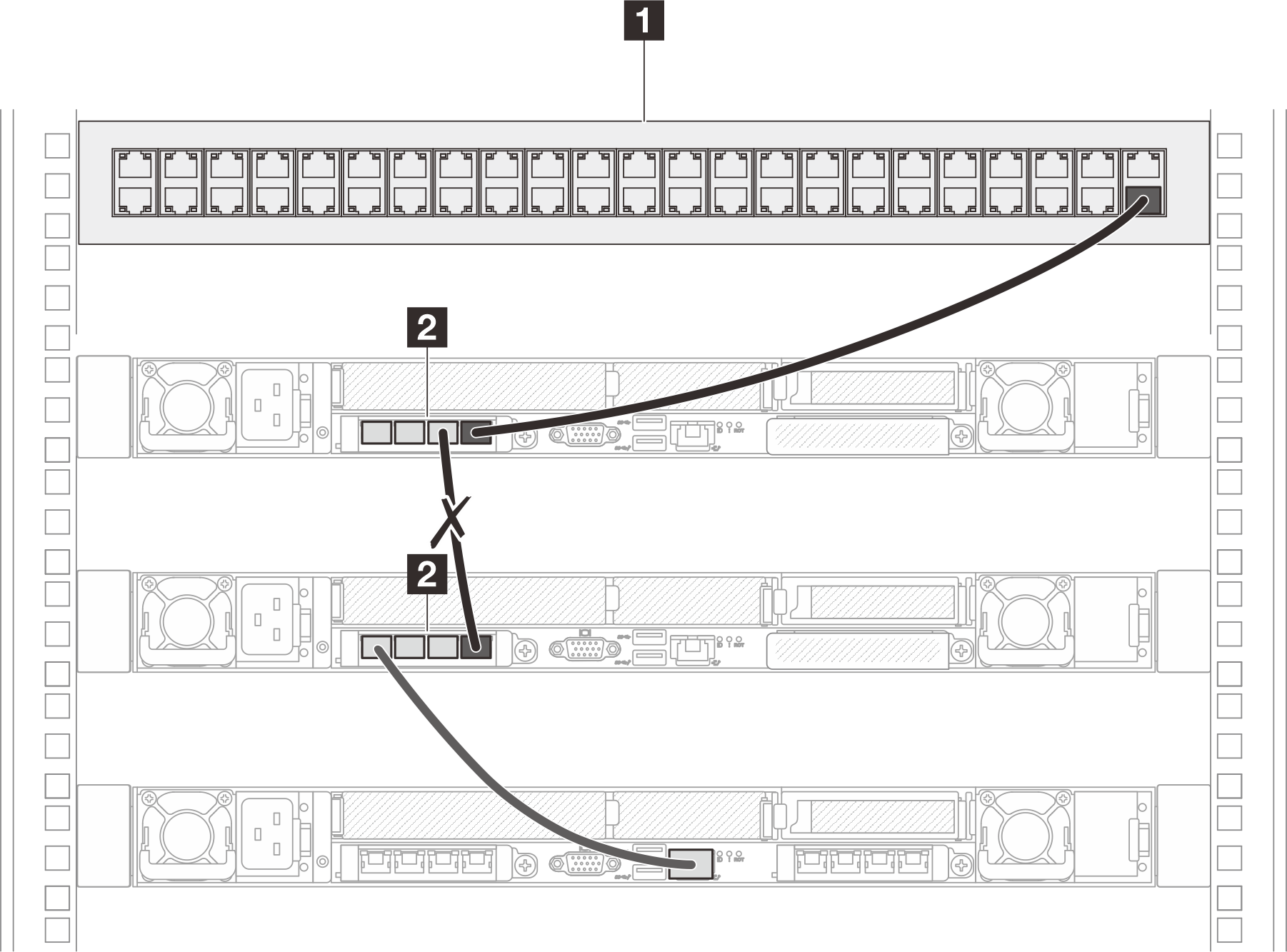

    ตัวอย่างการเชื่อมต่อที่ควรหลีกเลี่ยง


    1 แร็คสวิตช์
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. หากไม่ได้ตั้งค่าพอร์ตอินเทอร์เฟซเครือข่ายเป็น อัปลิงค์ MAC ใน UEFI (ตามที่อธิบายไว้ใน หมายเหตุ) การกำหนดค่าแบบหลายเซิร์ฟเวอร์จะยังคงทำงานได้โดยการเชื่อมต่อเซิร์ฟเวอร์ตามภาพประกอบด้านล่าง ขอแนะนำให้เลือก อัปลิงค์ MAC เพื่อให้ได้ประสิทธิภาพสูงสุด

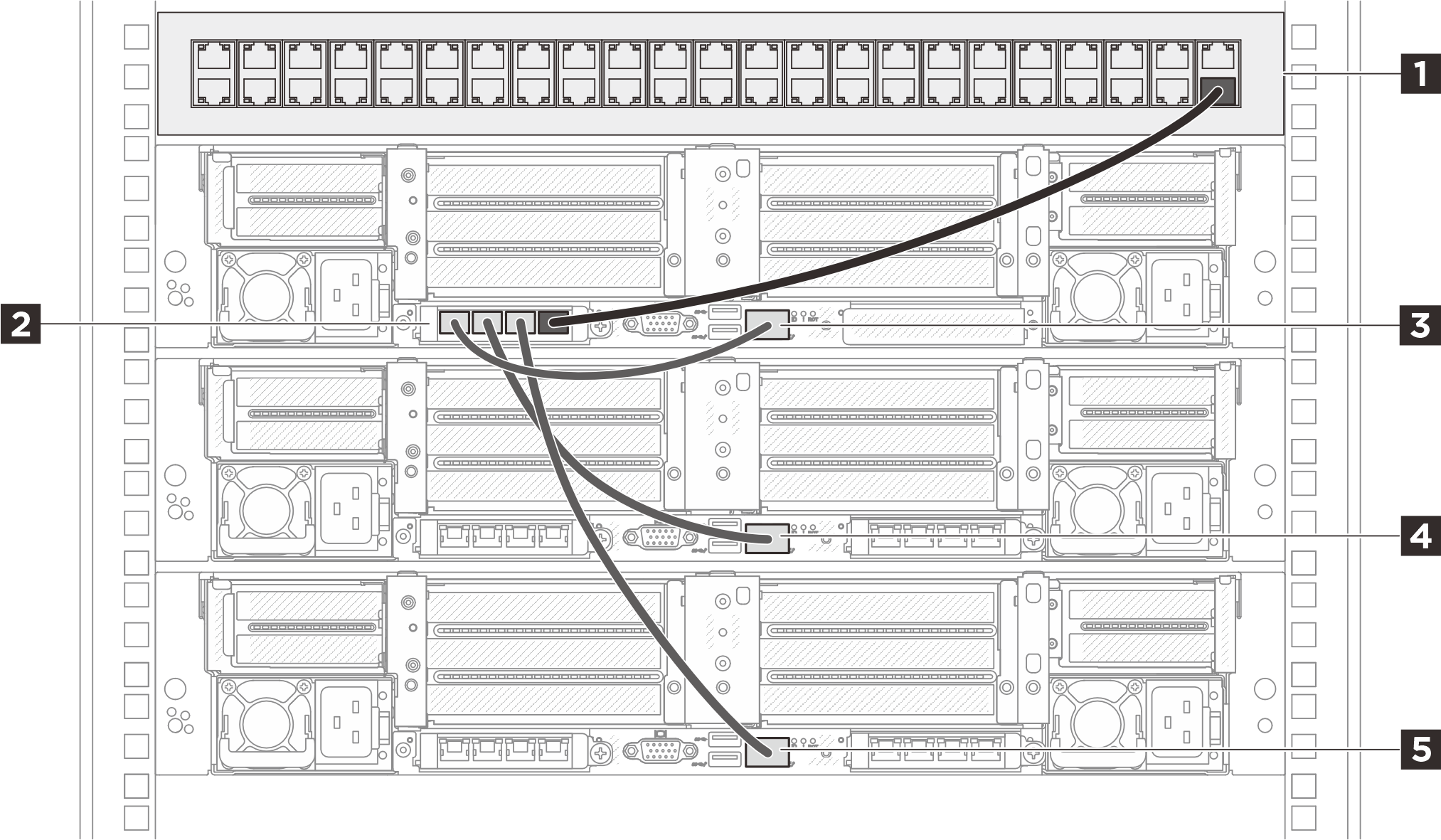

    ตัวอย่างการเชื่อมต่อโดยไม่เลือกอัปลิงค์ MAC


    1 แร็คสวิตช์
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter ที่ติดตั้งบนเซิร์ฟเวอร์ 13 พอร์ตการจัดการระบบ XCC บนเซิร์ฟเวอร์ 1
    4 พอร์ตการจัดการระบบ XCC บนเซิร์ฟเวอร์ 2
    5 พอร์ตการจัดการระบบ XCC บนเซิร์ฟเวอร์ 3
