多伺服器配置

請參閱本節以瞭解如何佈放多伺服器配置的纜線。

多伺服器配置​

如圖所示，多個伺服器可以透過乙太網路纜線連接。

註

  • 對於多伺服器配置，請確保安裝 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter，並將 UEFI 設定 > BMC 設定 > 網路設定 > 網路介面埠設定為安裝該配接卡之伺服器上的上行鏈結 MAC。

  • 所有支援 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter 的 ThinkSystem 伺服器都可以透過該配接器鏈結成多伺服器配置。

  • 對於 ThinkSystem SR630 V4，OCP 插槽 1 支援 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter。安裝配接卡後，不支援 OCP 插槽 2。

  • 為了效率能最佳化，請如圖所示安裝所需要的 OCP 模組。

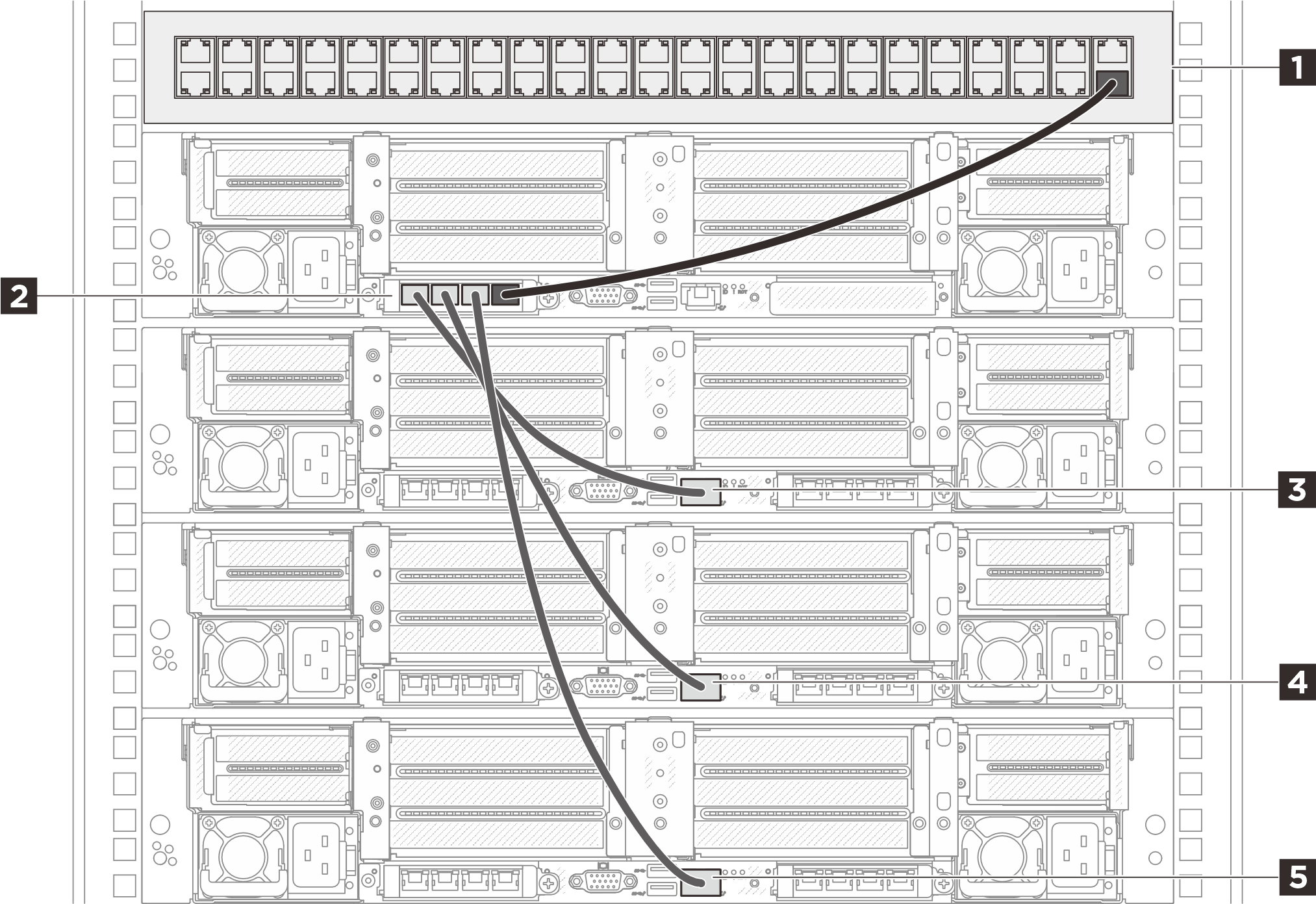

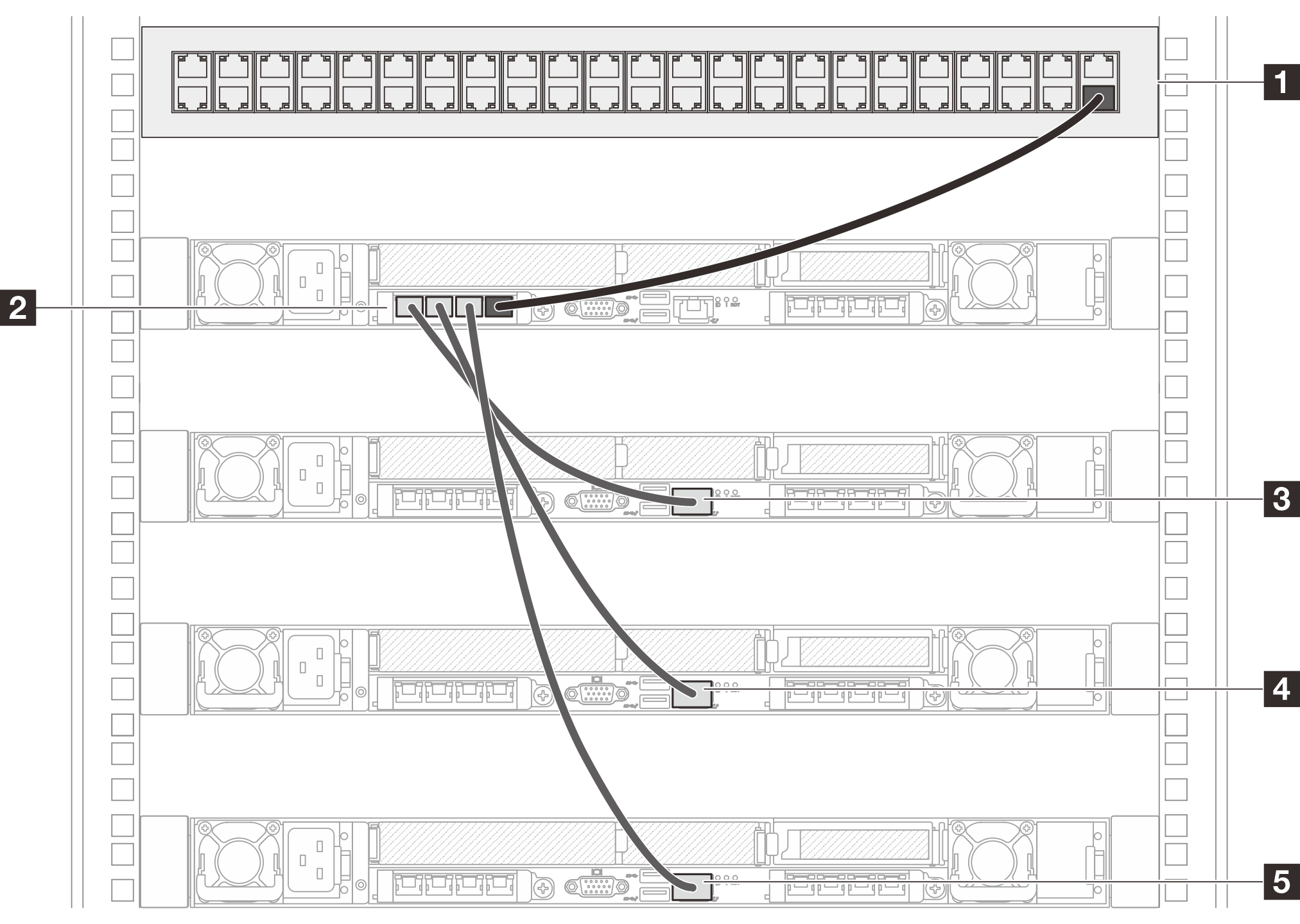

圖 1. 多伺服器配置

1 機架交換器
2 安裝在伺服器 1 上的 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter3 伺服器 2 上的 XCC 系統管理埠
4 伺服器 3 上的 XCC 系統管理埠
5 伺服器 4 上的 XCC 系統管理埠

附註​

  1. 鏈結的伺服器不一定要安裝在相同的機架中，並可透過機架交換器進行跨機架連接。如需範例，請參閱下圖。

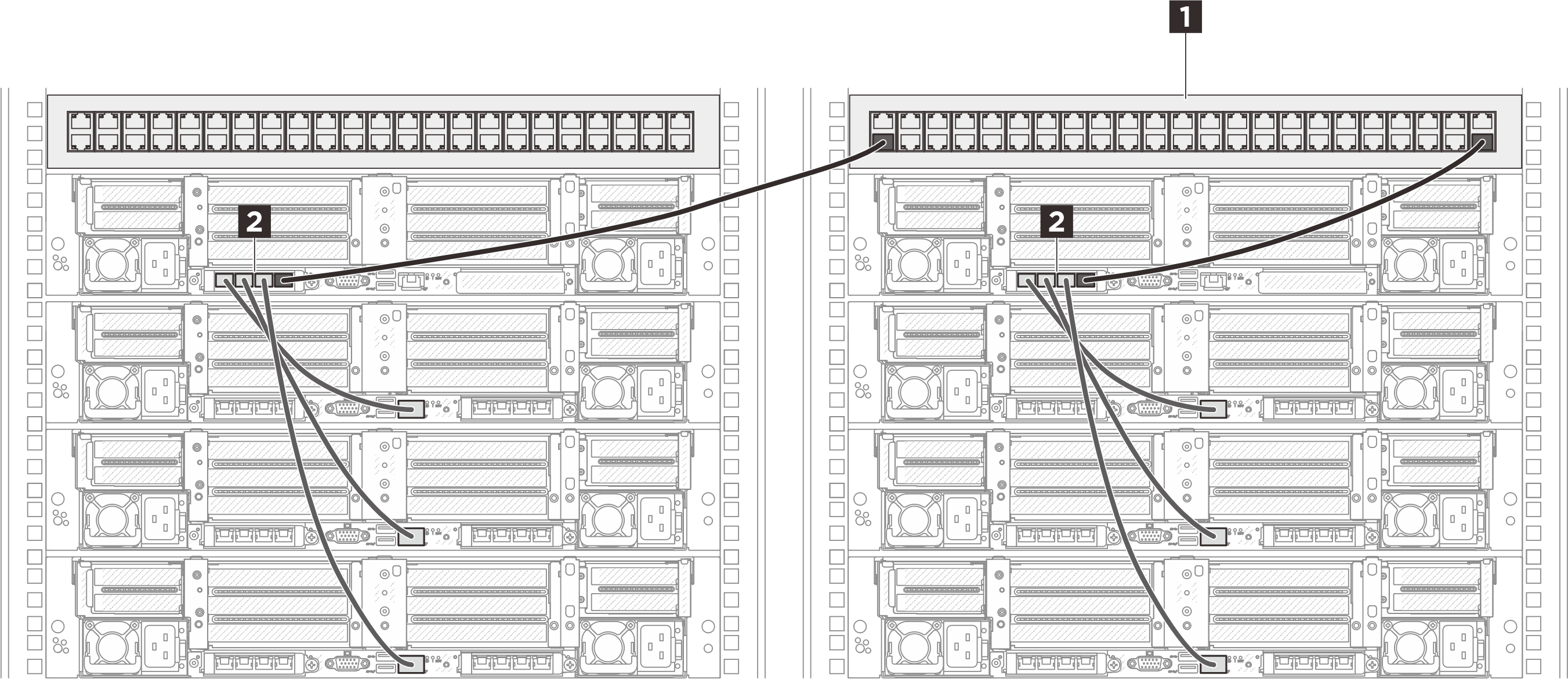

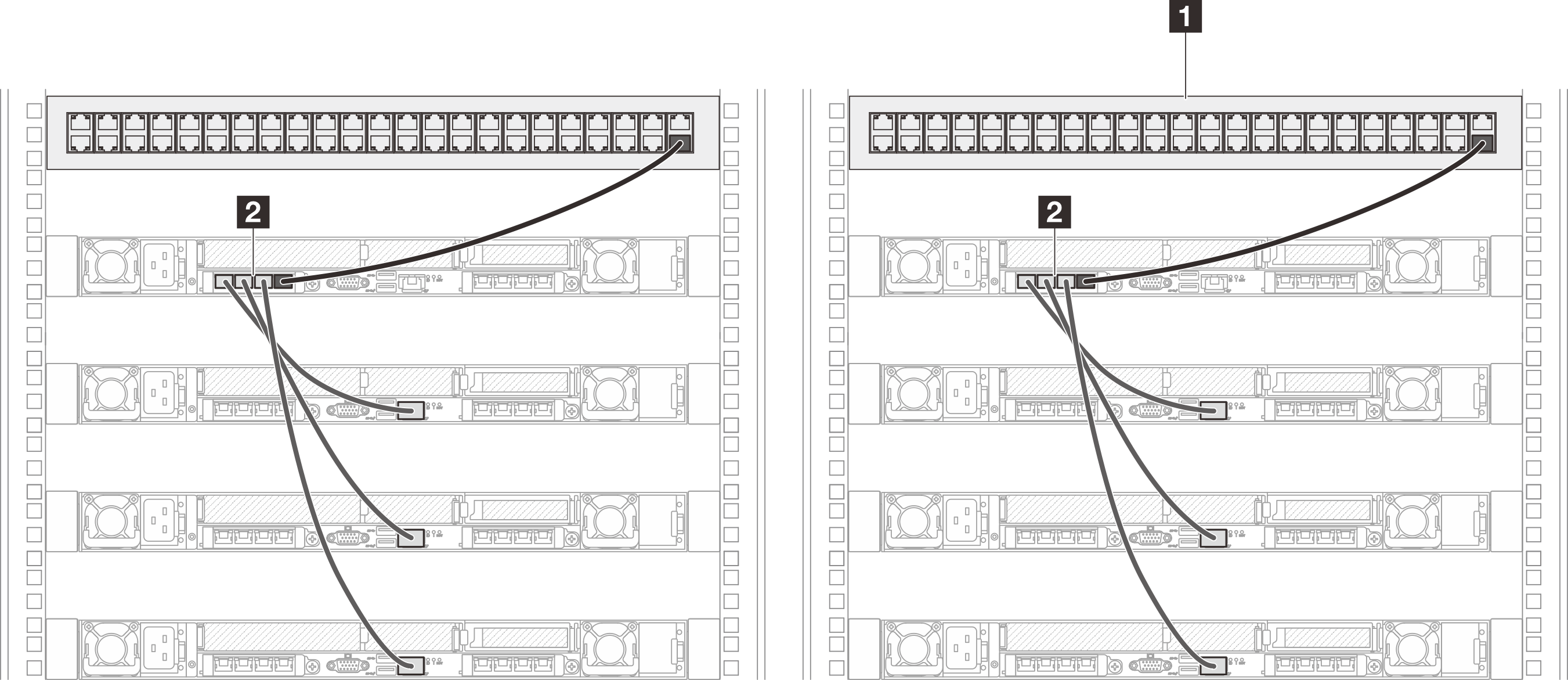

    跨機架伺服器鏈結的範例


    1 機架交換器
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

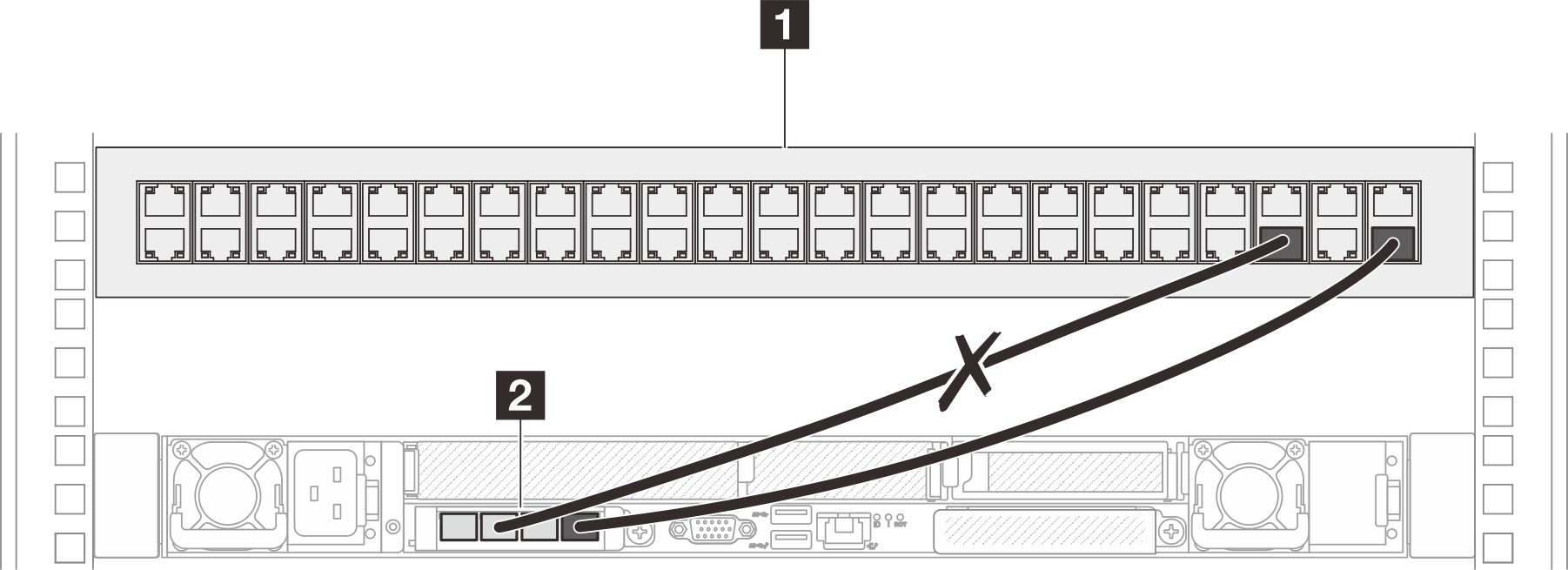

  2. 請勿將同一個 OCP 模組的多個埠連接到交換器來建立任何交換器迴圈。

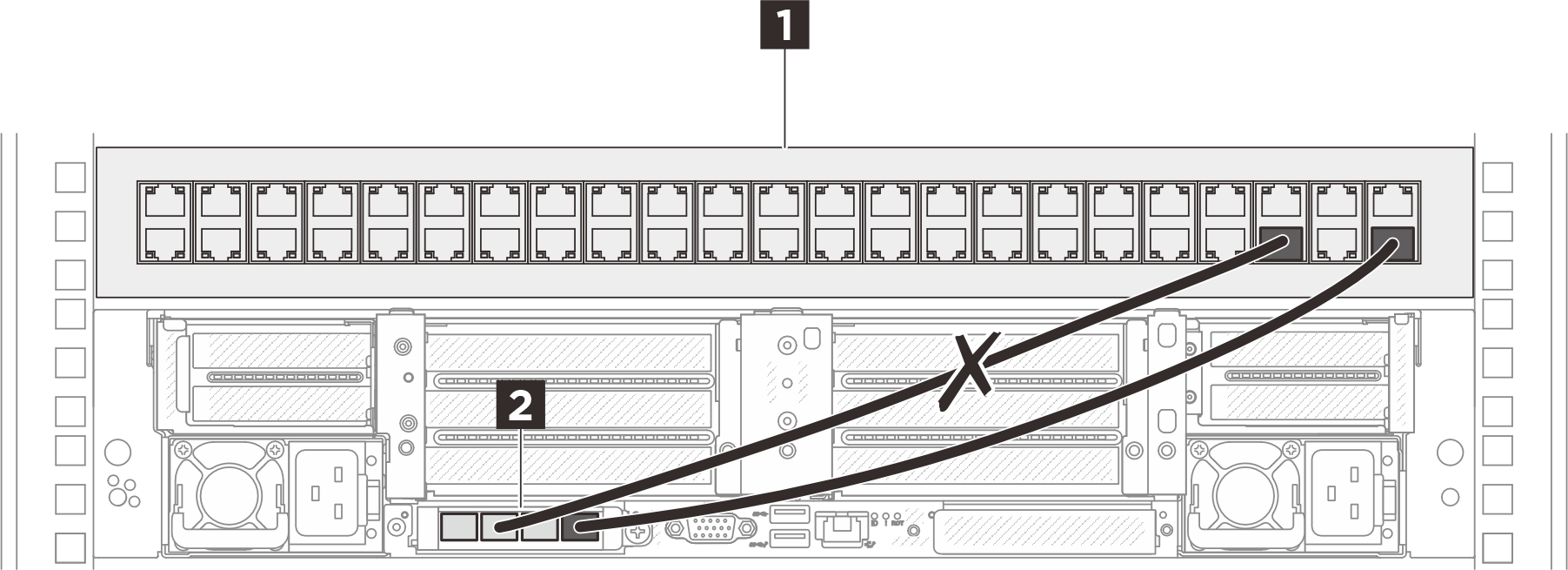

    應避免的連接範例


    1 機架交換器
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. 請勿將一個 OCP 模組連接到另一個 OCP 模組來建立伺服器間的串聯連接。每個用於多伺服器配置的 OCP 模組必須直接連接到機架交換器。

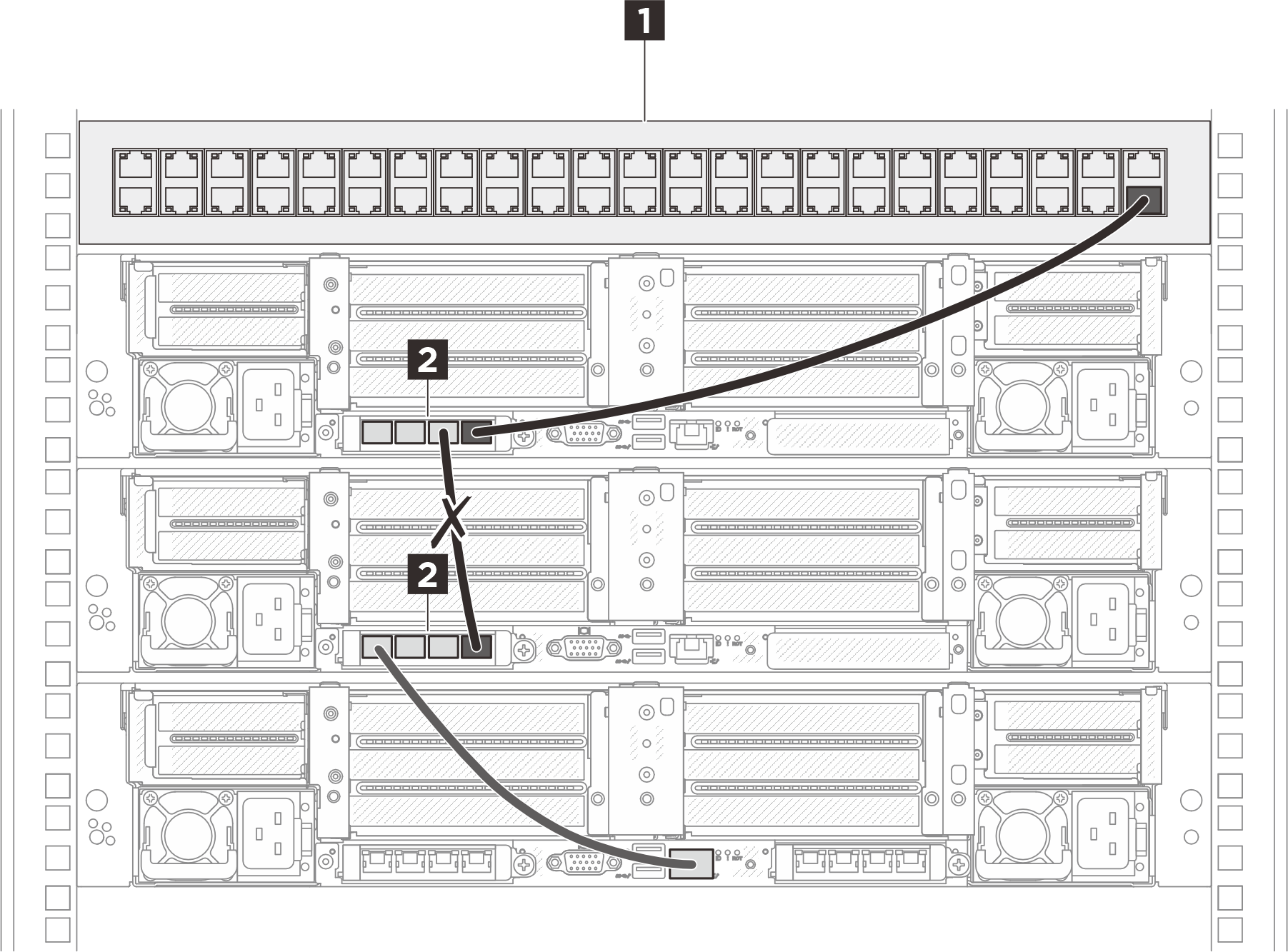

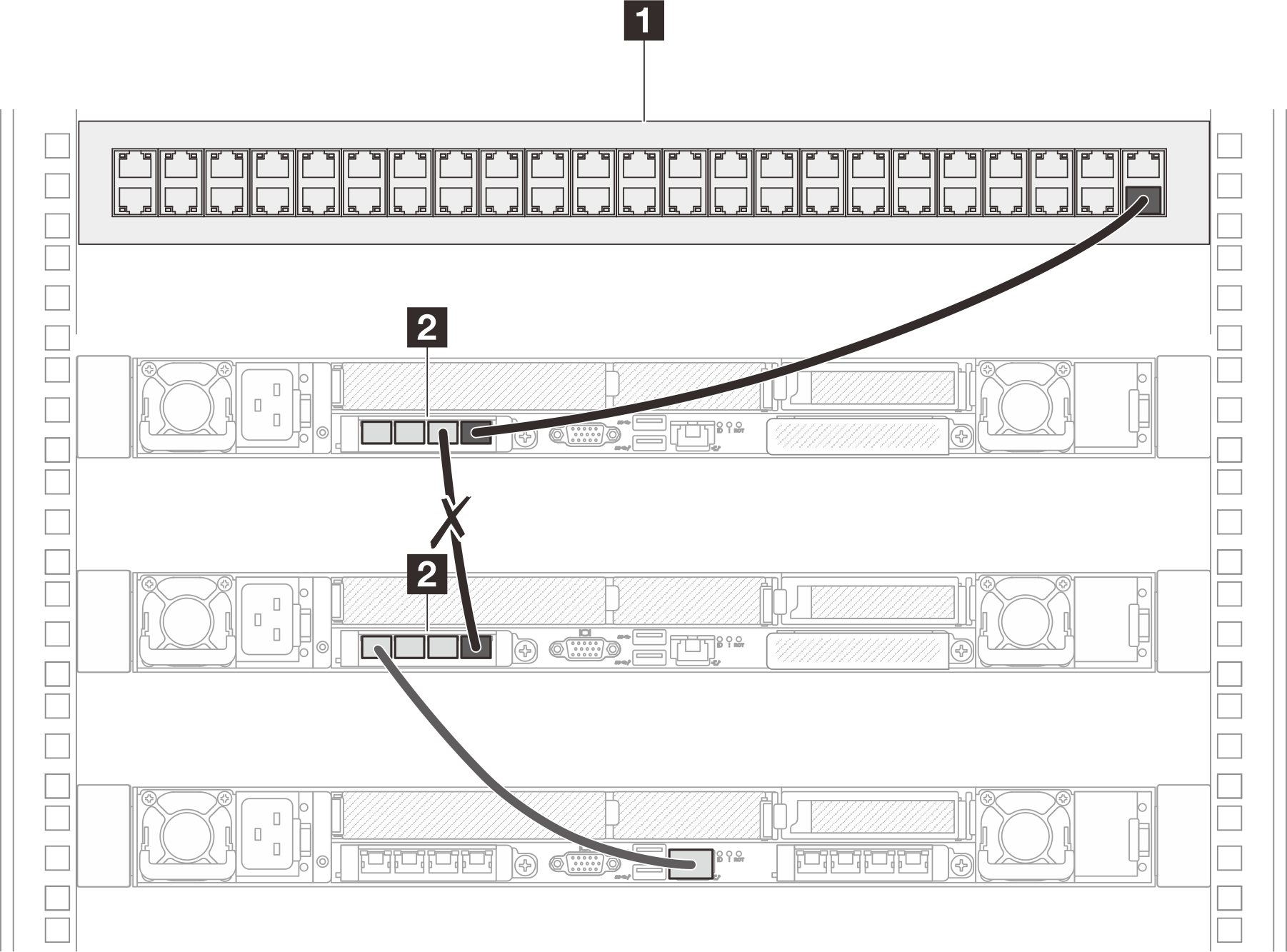

    應避免的連接範例


    1 機架交換器
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. 如果沒有在 UEFI 中將網路介面埠設定為上行鏈結 MAC（如附註中所述），多伺服器配置仍可透過連接伺服器來運作，如下圖所示。建議選取上行鏈結 MAC 以獲得最佳效率。

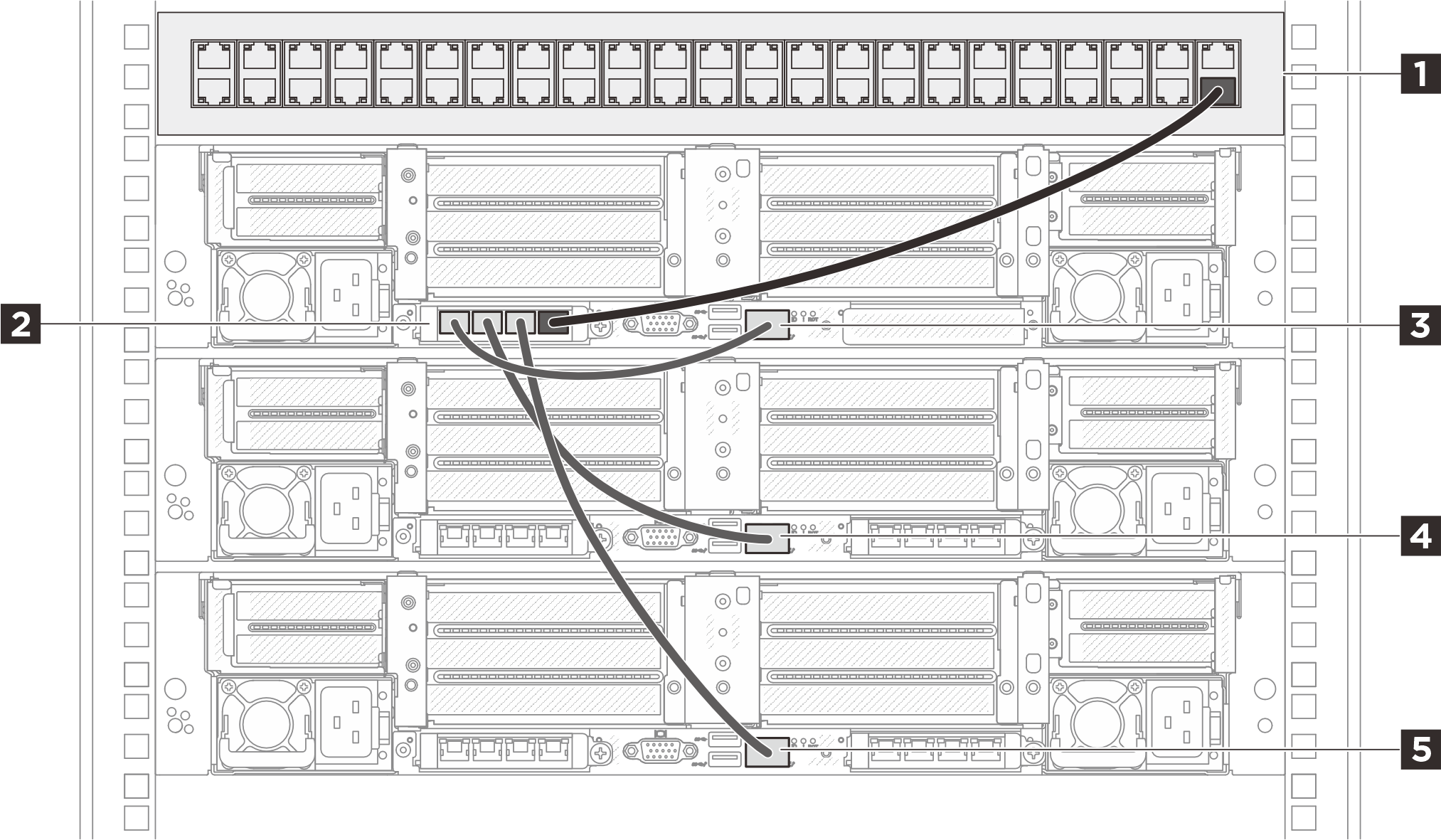

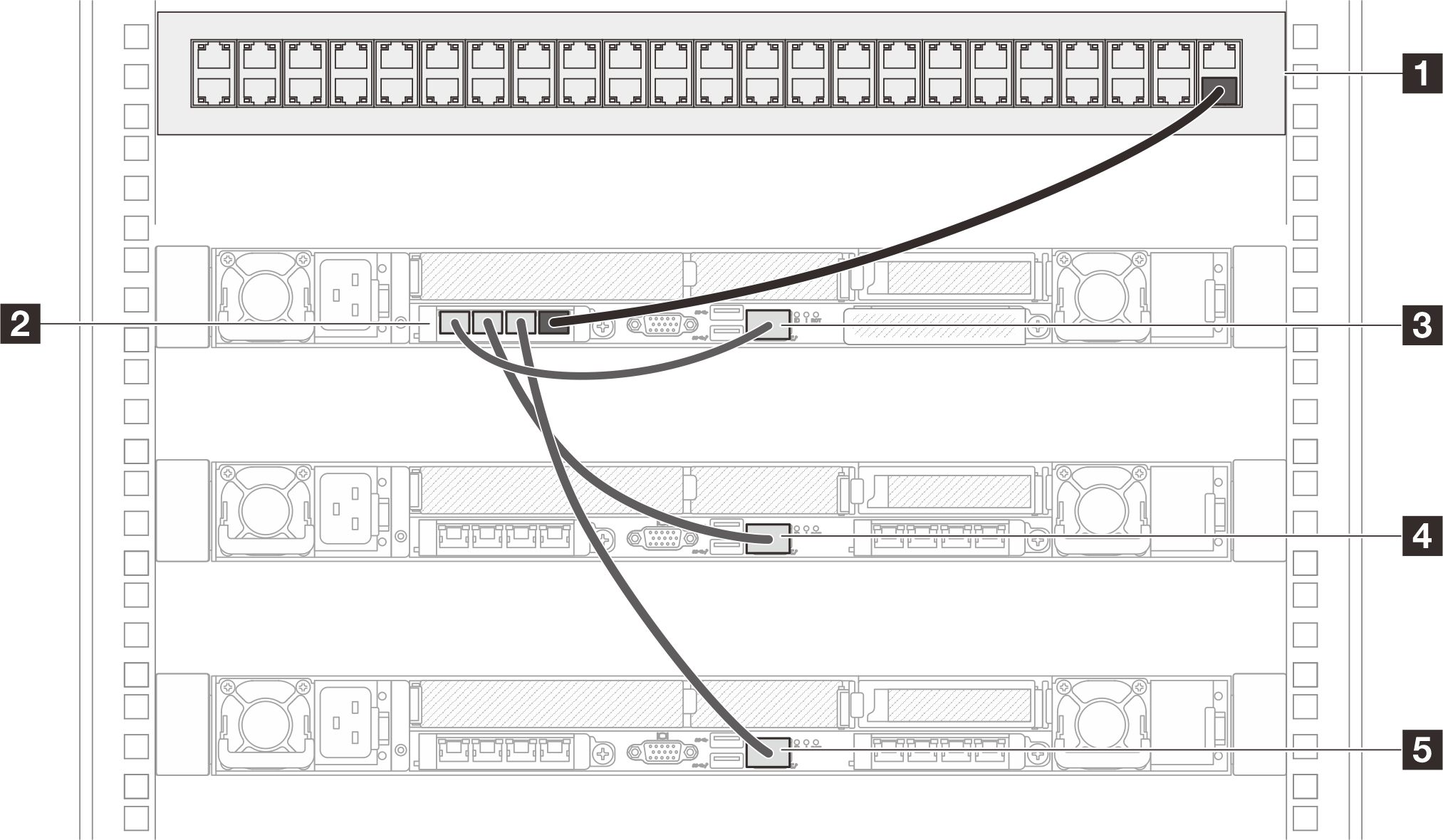

    未選取上行鏈結 MAC 的連接範例


    1 機架交換器
    2 安裝在伺服器 1 上的 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter3 伺服器 1 上的 XCC 系統管理埠
    4 伺服器 2 上的 XCC 系統管理埠
    5 伺服器 3 上的 XCC 系統管理埠
