Конфигурации с несколькими серверами

В этом разделе представлены инструкции по прокладке кабелей для конфигурации с несколькими серверами.

Конфигурация с несколькими серверами​

С помощью кабелей Ethernet можно соединить несколько серверов, как показано на иллюстрации.

Прим.

  • Если в конфигурации несоклько серверов, обязательно установите компонент «ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter», а на сервере с установленным адаптером выберите Настройка UEFI > Параметры BMC > Параметры сети > Порт сетевого интерфейса и задайте значение MAC восходящего канала.

  • Все серверы ThinkSystem, поддерживающие ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter, можно с помощью адаптера объединить в конфигурации с несколькими серверами.

  • Для компонента «ThinkSystem SR630 V4» поддерживается установка компонента «ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter» в гнездо OCP 1. Если этот адаптер установлен, гнездо OCP 2 не поддерживается.

  • Для оптимизации эффективности установите необходимый модуль OCP, как показано на рисунке.

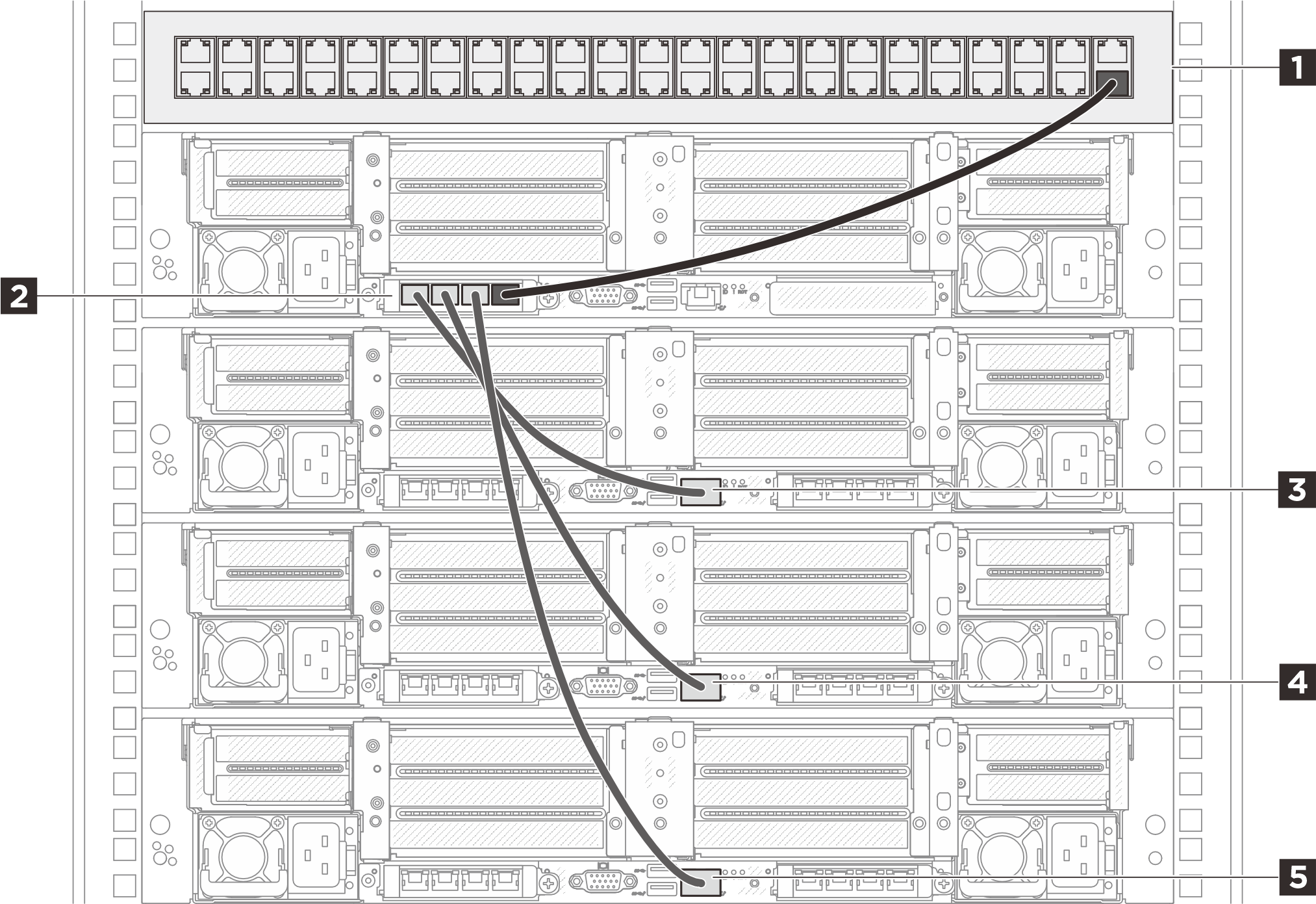

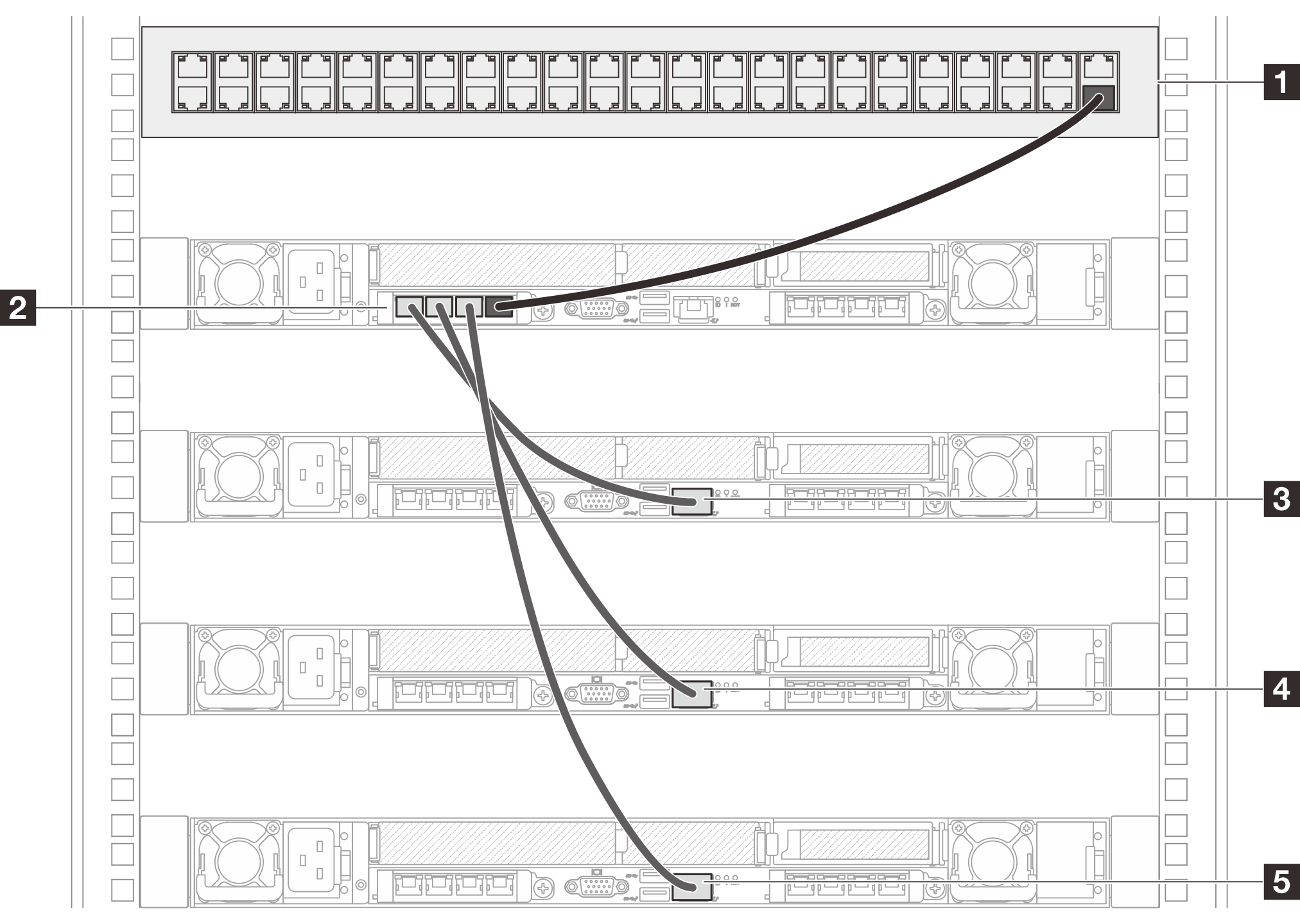

Рис. 1. Конфигурация с несколькими серверами

1 Стоечный коммутатор
2 Компонент ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter установлен на сервере 13 Порт управления системой XCC на сервере 2
4 Порт управления системой XCC на сервере 3
5 Порт управления системой XCC на сервере 4

Примечания​

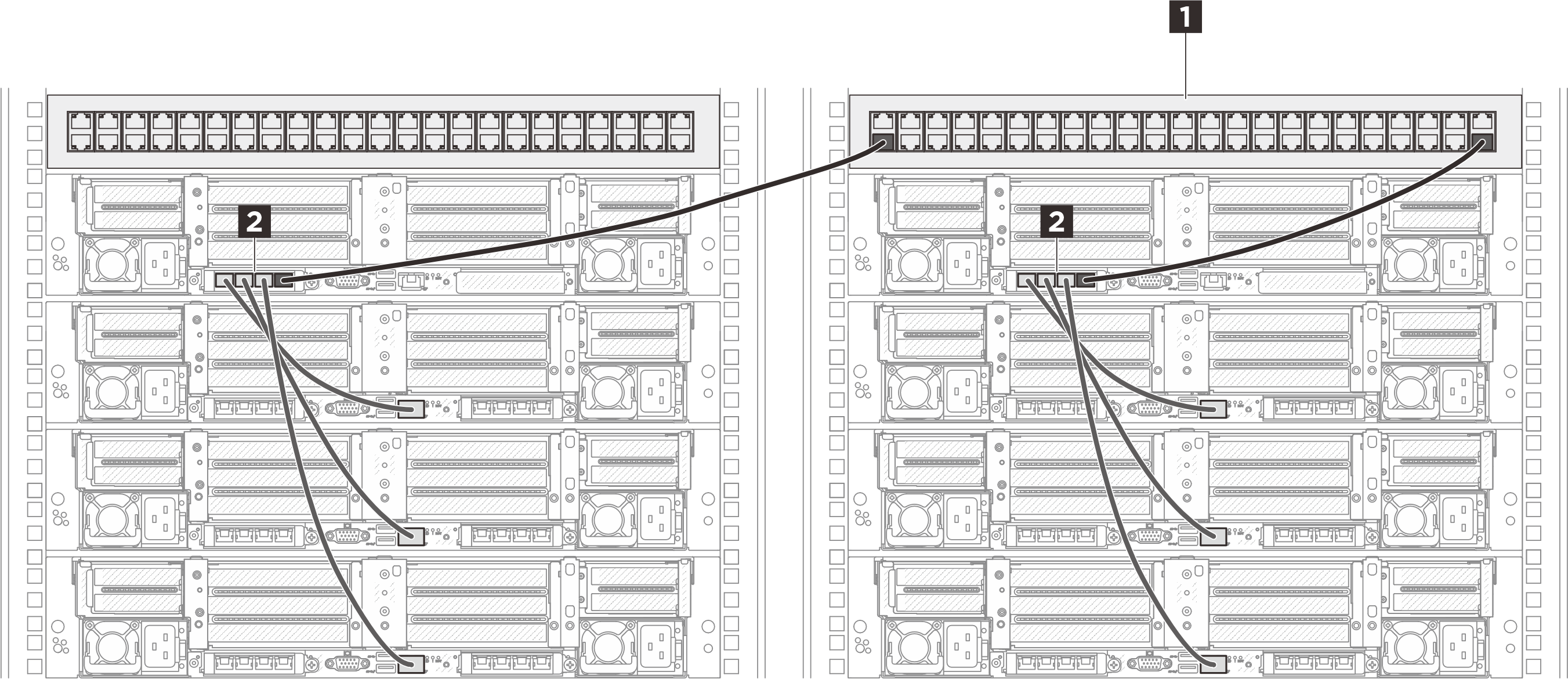

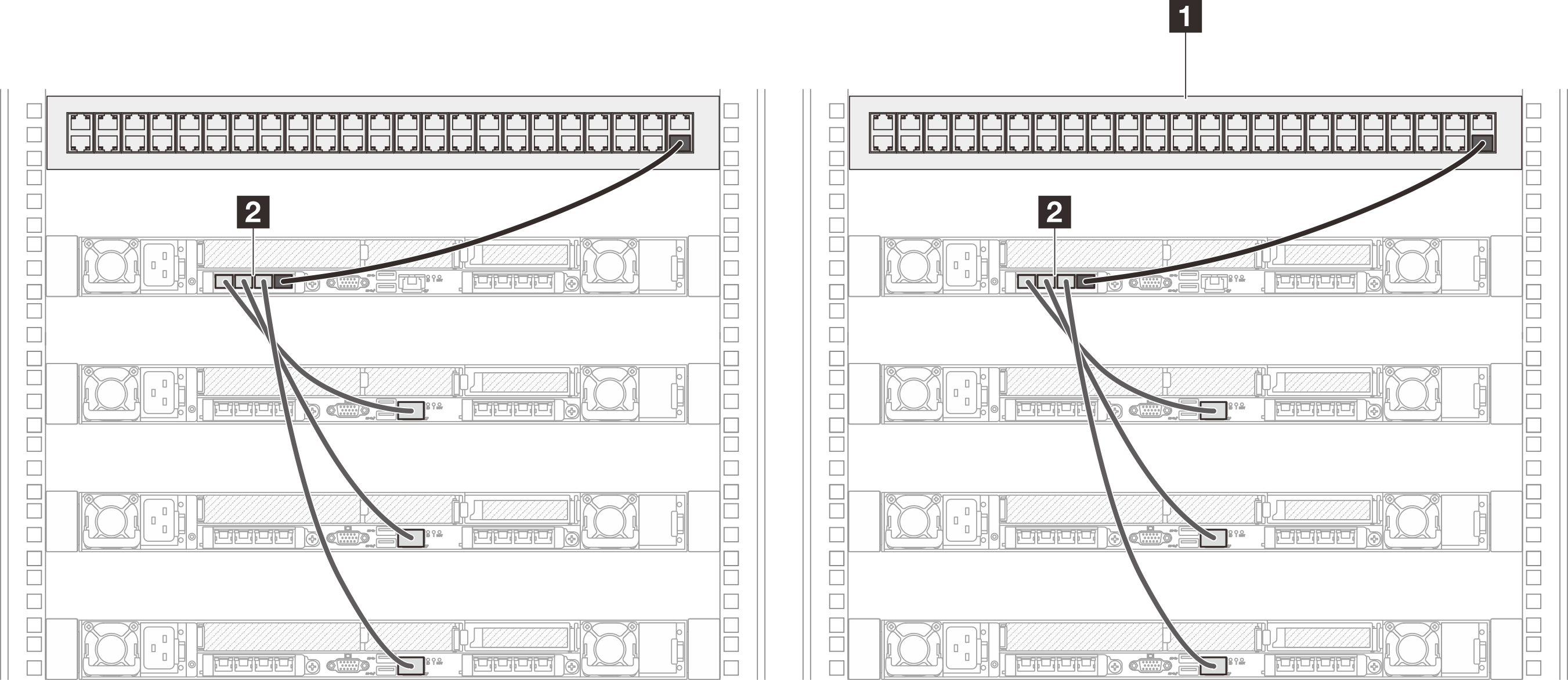

  1. Последовательно соединенные серверы не обязательно должны находиться в одной стойке. Они могут находиться в разных стойках и соединяться с помощью стоечных коммутаторов. См. пример на следующем рисунке.

    Пример межстоечной цепочки серверов


    1 Стоечный коммутатор
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

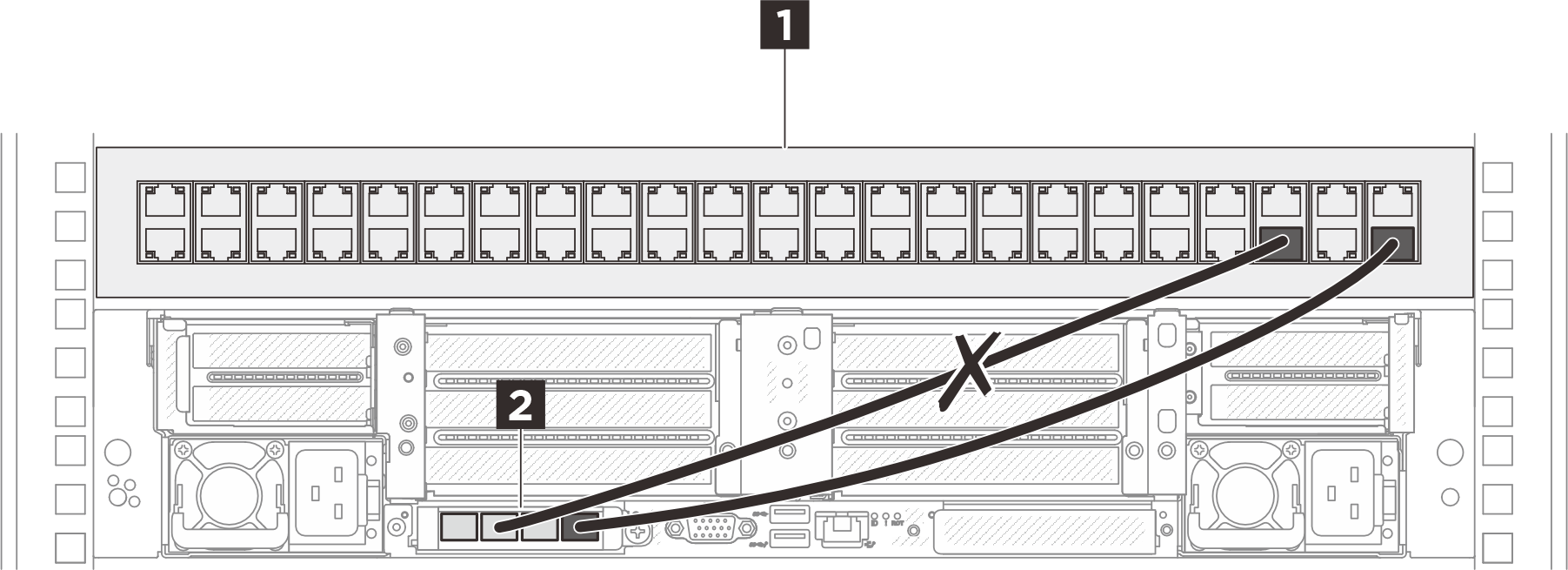

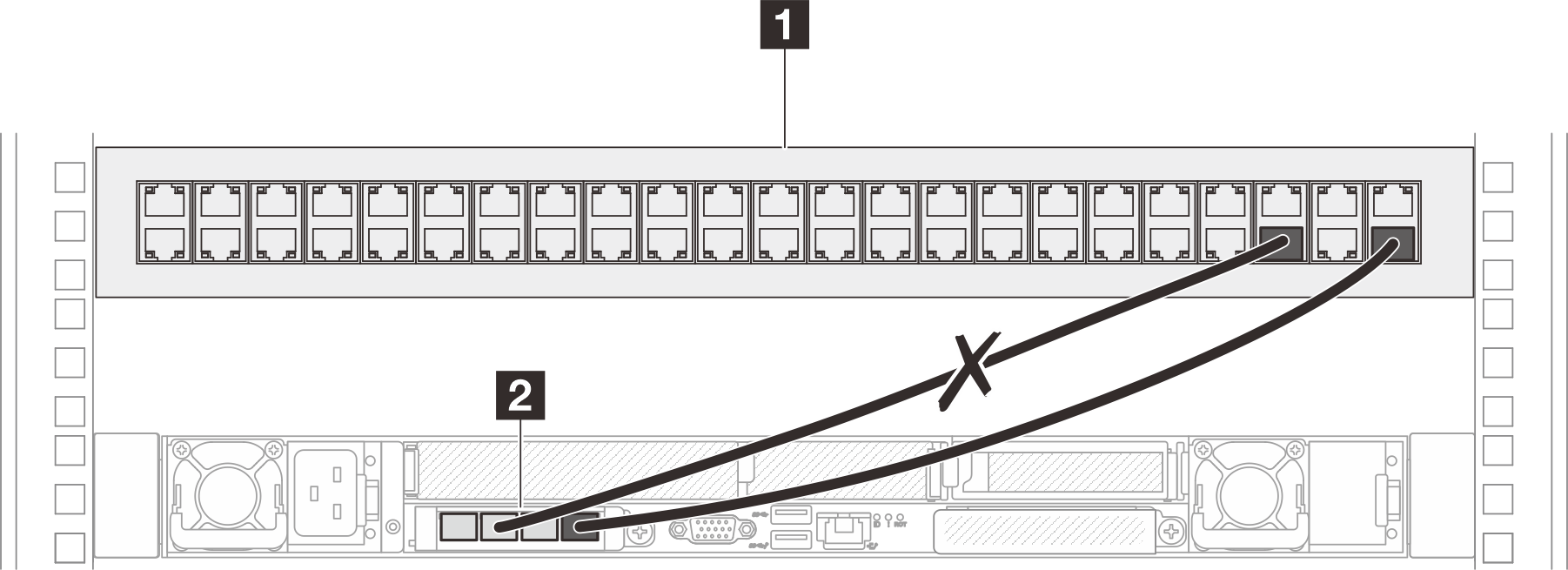

  2. Не формируйте петлю, подключая к коммутатору несколько портов на одном и том же модуле OCP.

    Пример подключения, которого следует избегать


    1 Стоечный коммутатор
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

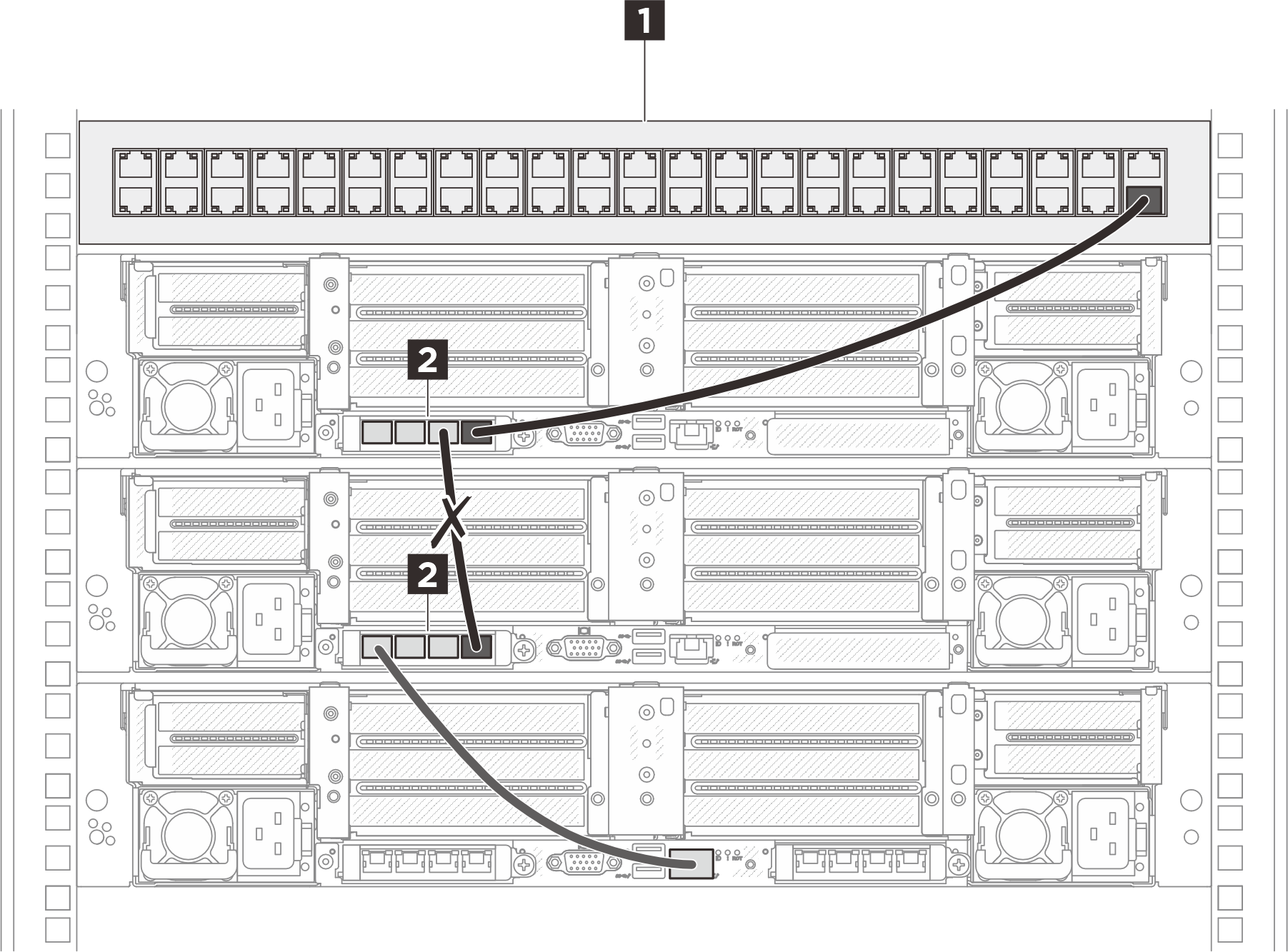

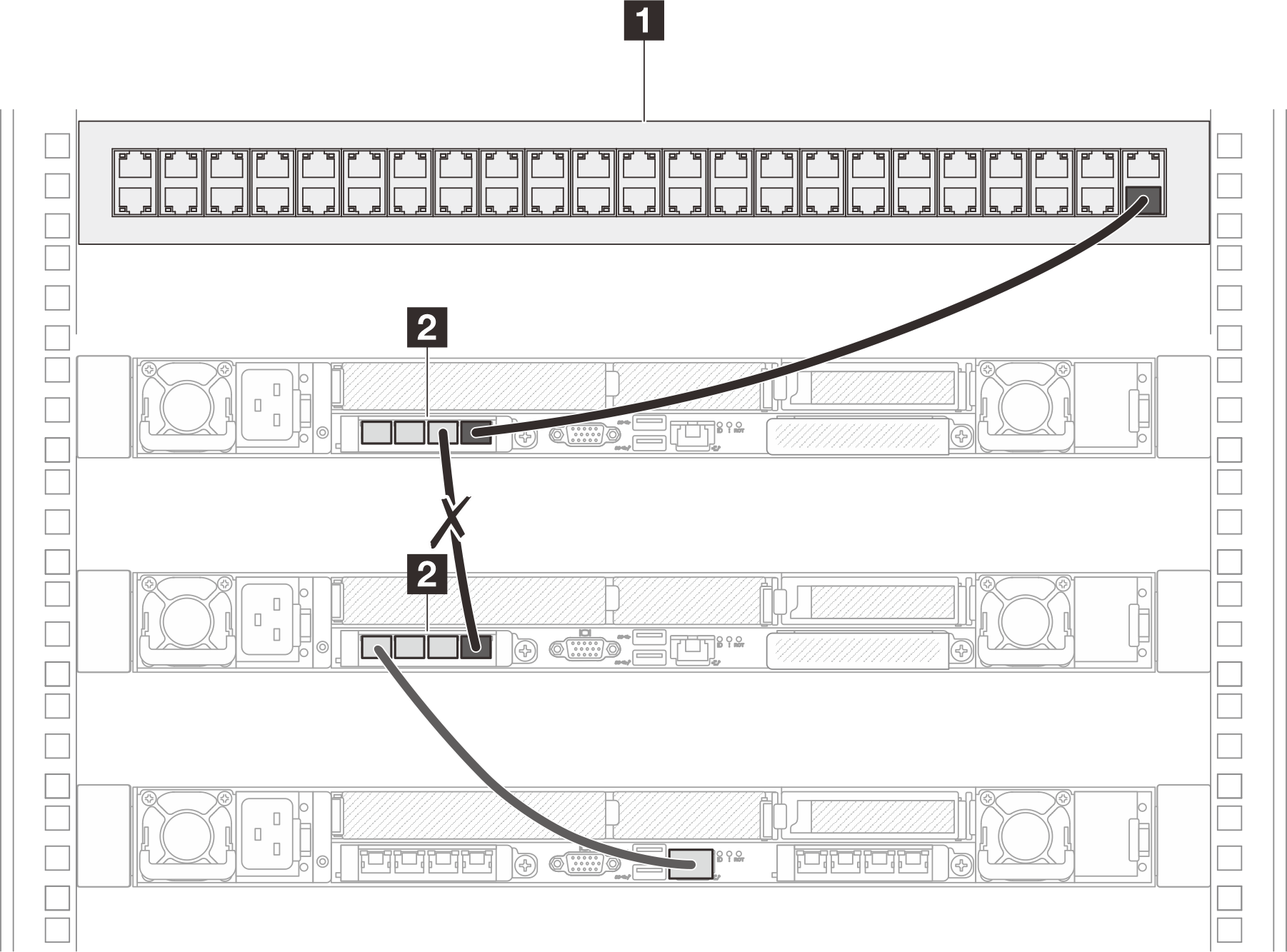

  3. Не соединяйте серверы последовательно, подключая один модуль OCP к другому. В конфигурации с несколькими серверами все модули OCP нужно подключить непосредственно к стоечному коммутатору.

    Пример подключения, которого следует избегать


    1 Стоечный коммутатор
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

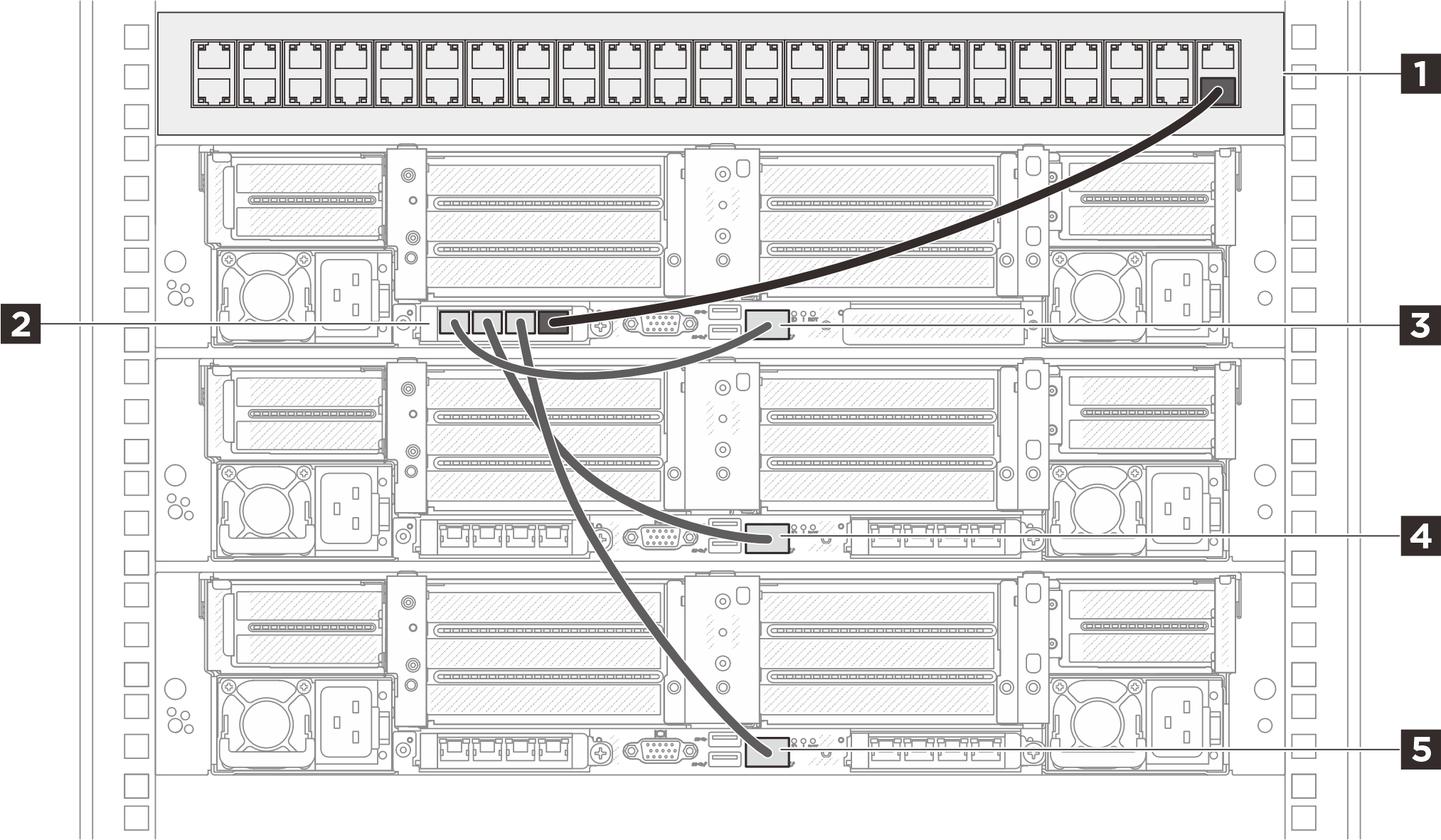

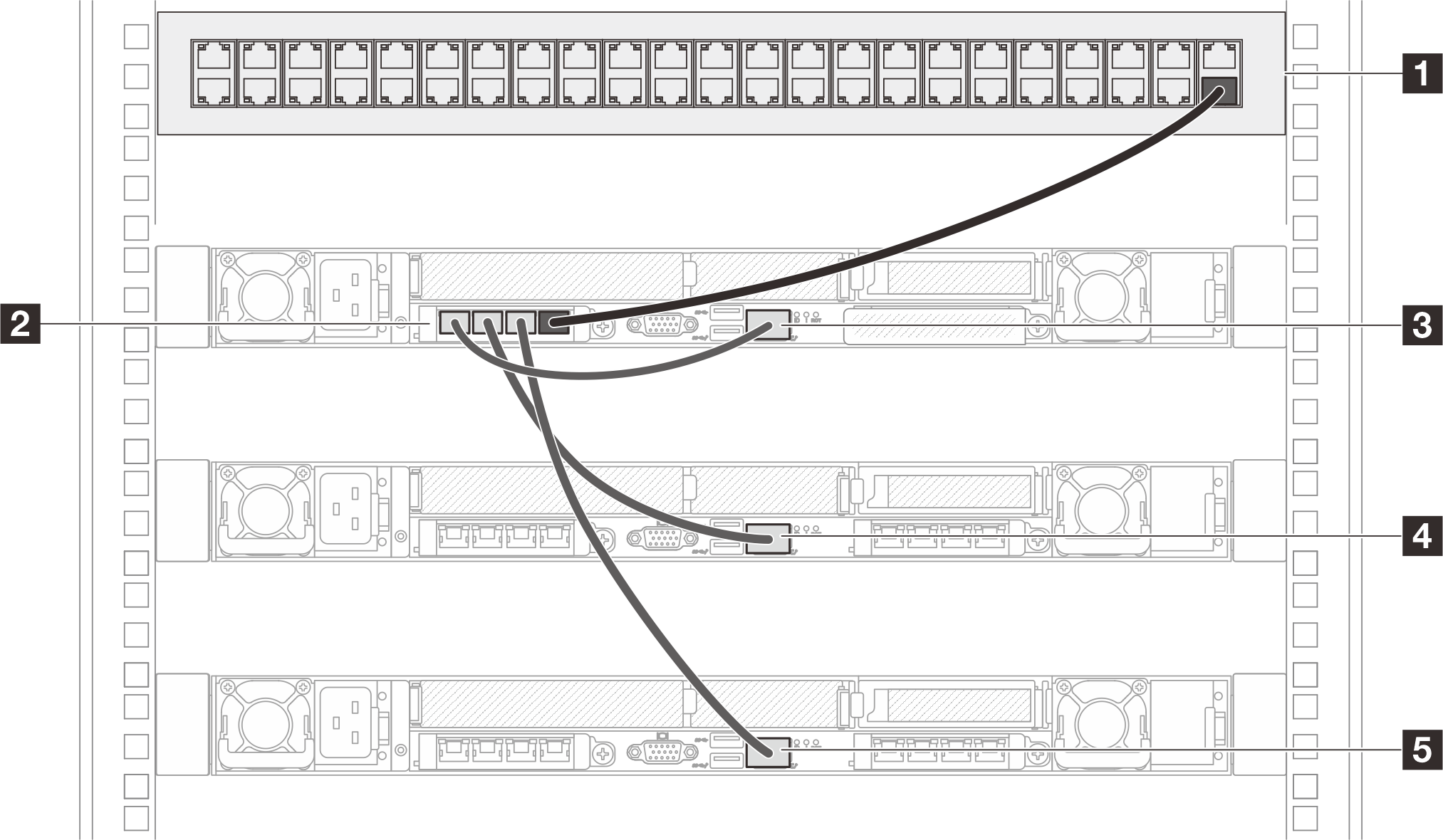

  4. Если для порта сетевого интерфейса в UEFI не задано значение MAC восходящего канала (как указано в примечании), то конфигурация с несколькими серверами также может работать, если подключить эти серверы, как показано на иллюстрации ниже. Однако чтобы добиться оптимальной эффективности, рекомендуется выбрать настройку MAC восходящего канала.

    Пример подключения, когда настройка «MAC восходящего канала» не выбрана


    1 Стоечный коммутатор
    2 Компонент ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter установлен на сервере 13 Порт управления системой XCC на сервере 1
    4 Порт управления системой XCC на сервере 2
    5 Порт управления системой XCC на сервере 3
