Configurations multiserveurs

La présente section vous permet d’en savoir plus sur le cheminement des câbles pour une configuration multiserveurs.

Configuration multiserveurs​

Comme le montre l’illustration, vous pouvez relier plusieurs serveurs par le biais de câbles Ethernet.

Remarque

  • Si vous souhaitez obtenir une configuration multiserveurs, vous devez installer un module ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter et définir Configurer UEFI > Paramètres BMC > Paramètres réseau > Port d’interface réseau sur MAC de liaison montante pour le serveur sur lequel l’adaptateur est installé.

  • Grâce à l’adaptateur, tous les serveurs ThinkSystem compatibles avec ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter peuvent être connectés en série dans le cadre de configurations multiserveurs.

  • En ce qui concerne ThinkSystem SR630 V4, ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter est pris en charge dans l’emplacement OCP 1. Si l’adaptateur est installé, l’emplacement OCP 2 n’est pas pris en charge.

  • Pour optimiser l’efficacité, installez le module OCP requis comme illustré.

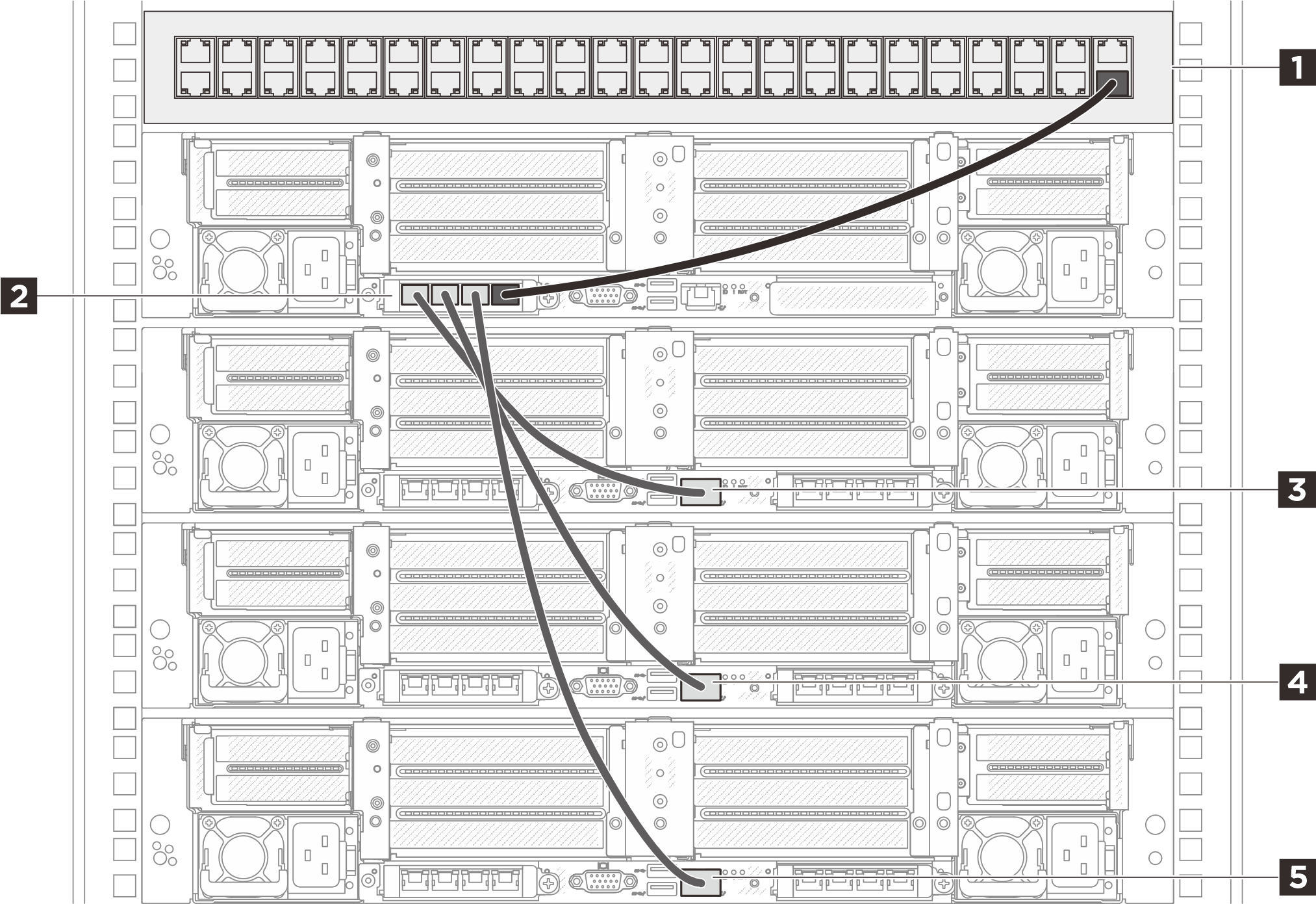

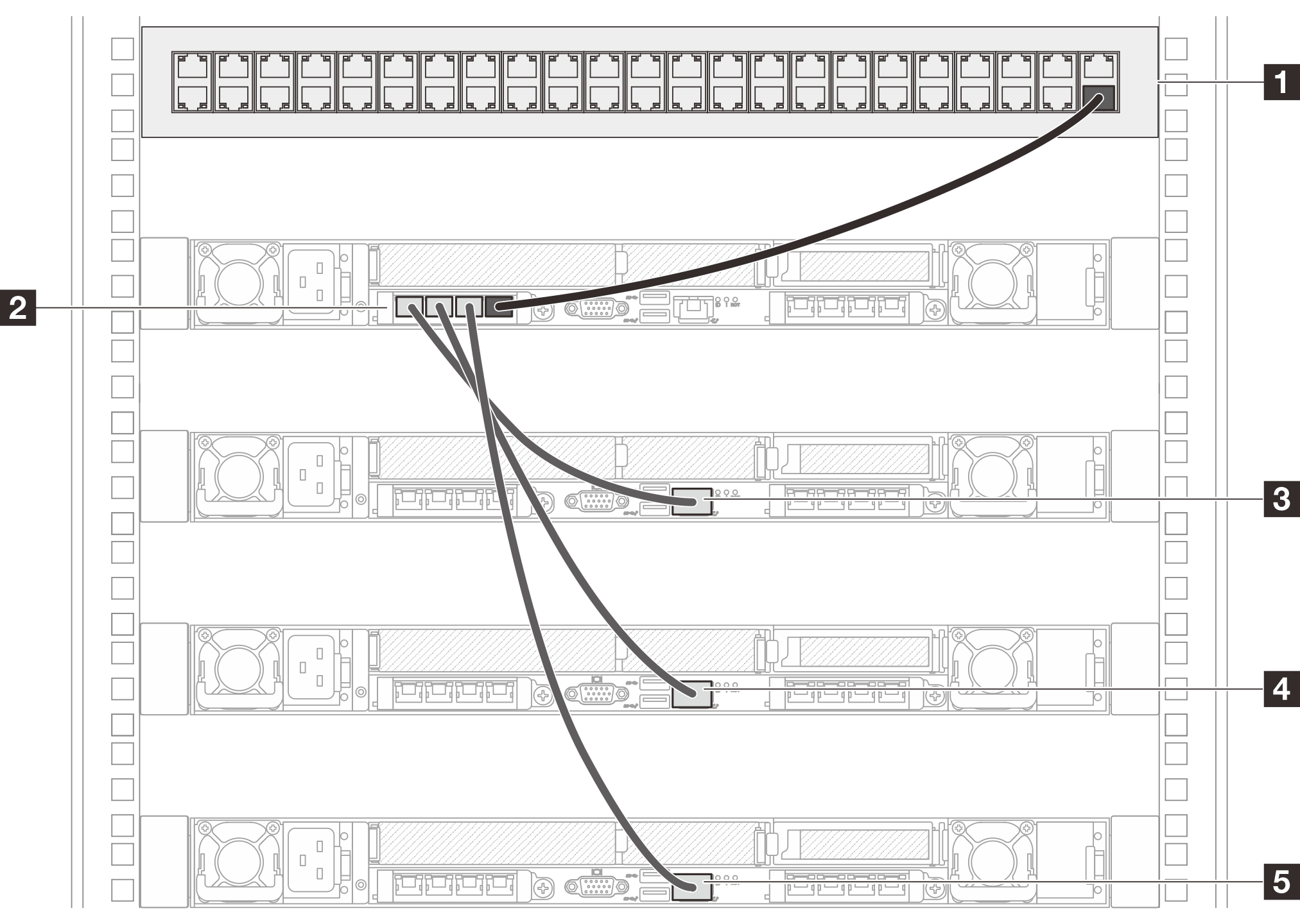

Figure 1. Configuration multiserveurs

1 Commutateur d'armoire
2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter installés dans le serveur 13 Port de gestion du système XCC dans le serveur 2
4 Port de gestion du système XCC dans le serveur 3
5 Port de gestion du système XCC dans le serveur 4

Remarques​

  1. Il n’est pas obligatoire d’installer les serveurs en série dans le même rack. Ces derniers peuvent être connectés entre les racks via le commutateur du rack. Voir l'illustration ci-dessous.

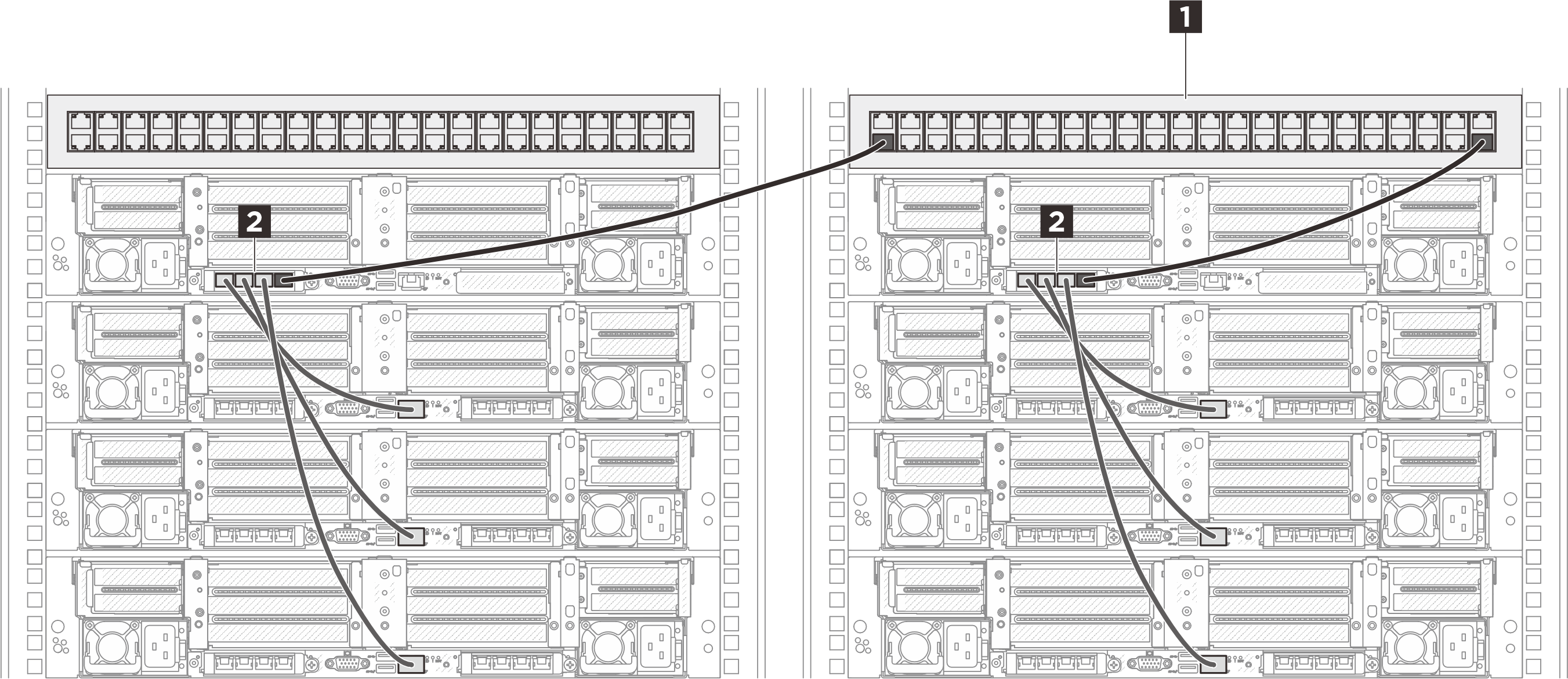

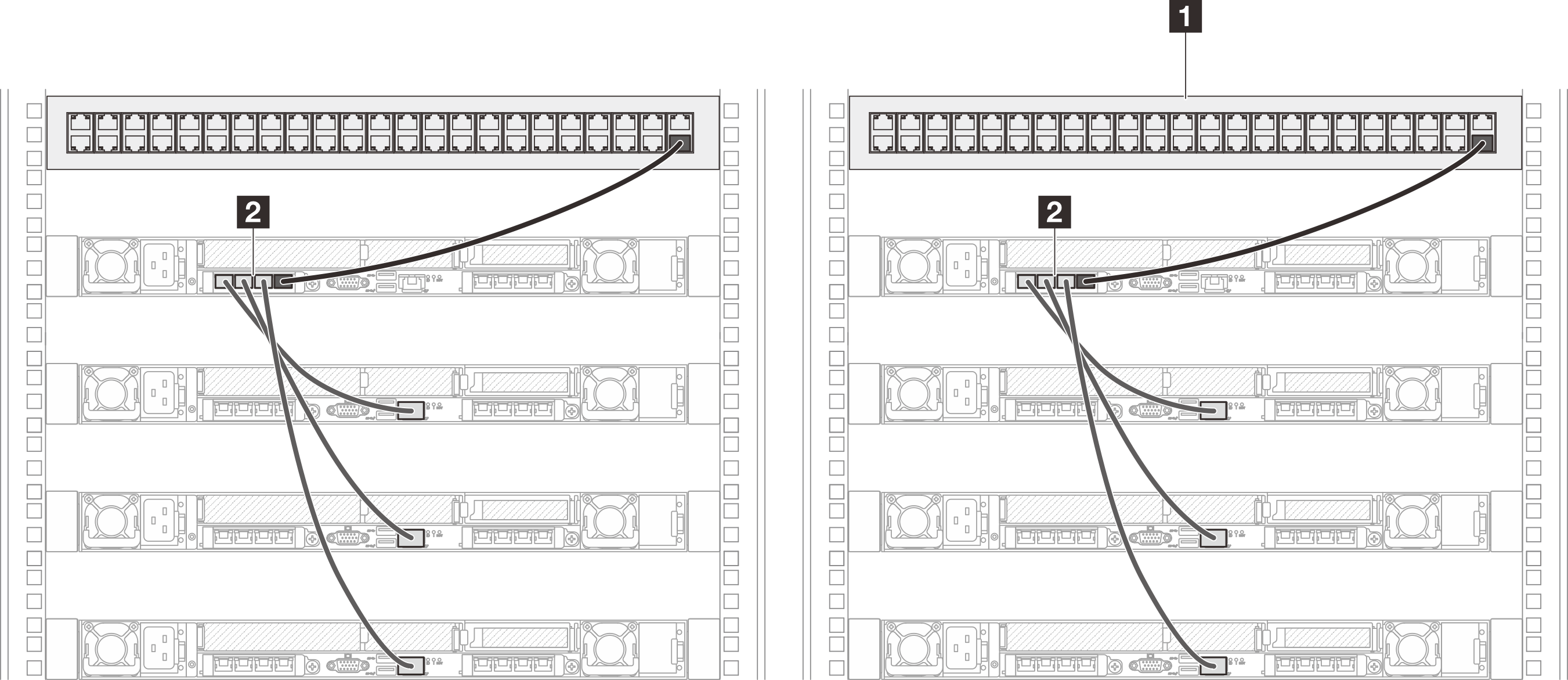

    Exemple de serveur en série installés dans plusieurs racks


    1 Commutateur d'armoire
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. Ne créez pas de boucle de commutateur en connectant plusieurs ports du même module OCP au commutateur.

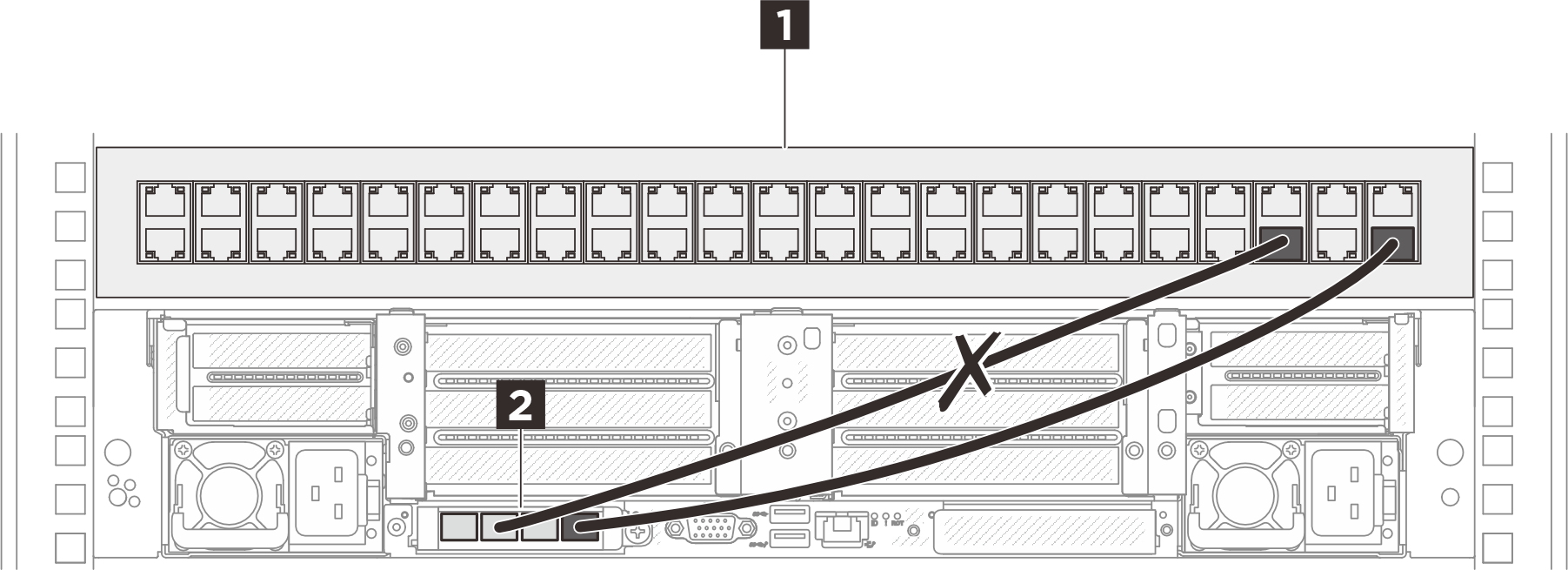

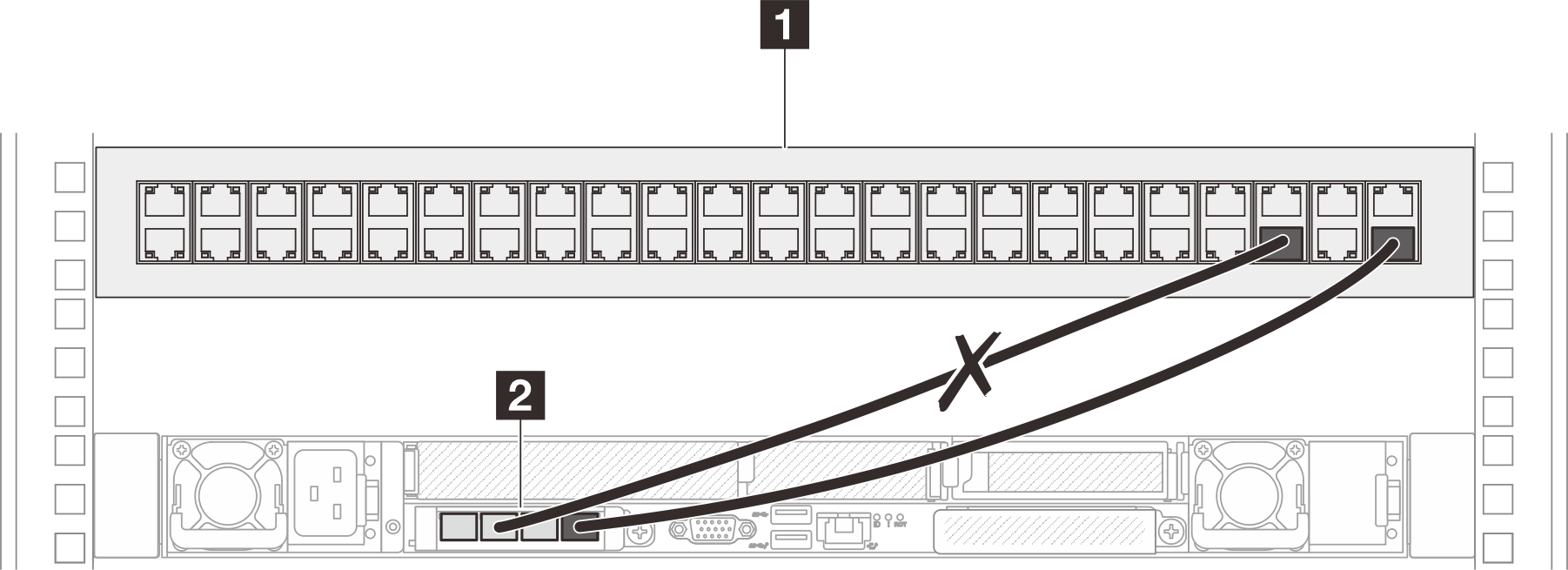

    Exemple de connexion à éviter


    1 Commutateur d'armoire
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

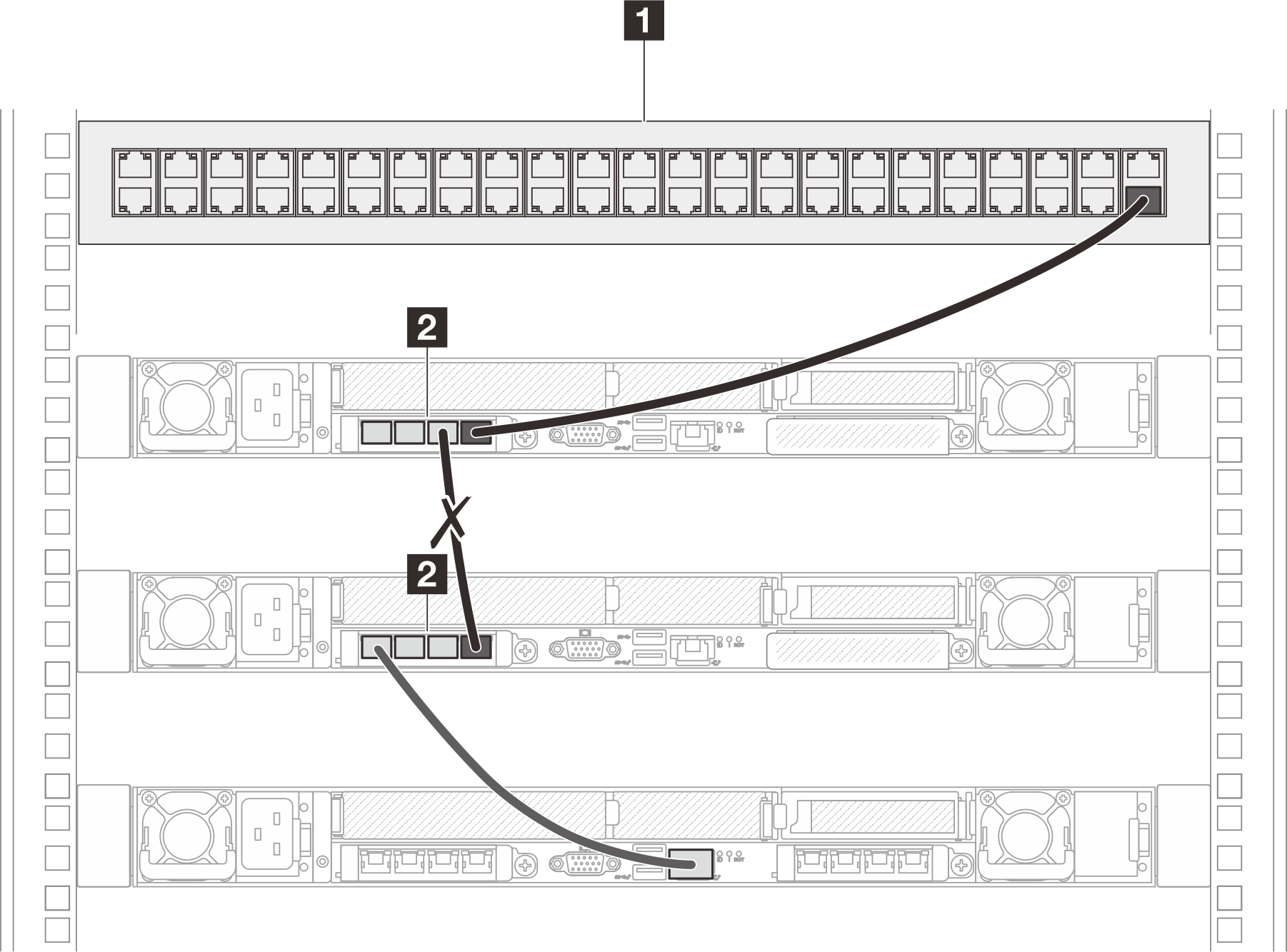

  3. Ne connectez pas des serveurs en série en connectant un module OCP à un autre module OCP. Dans le cadre d’une configuration multiserveurs, chaque module OCP doit être directement branché sur le commutateur rack.

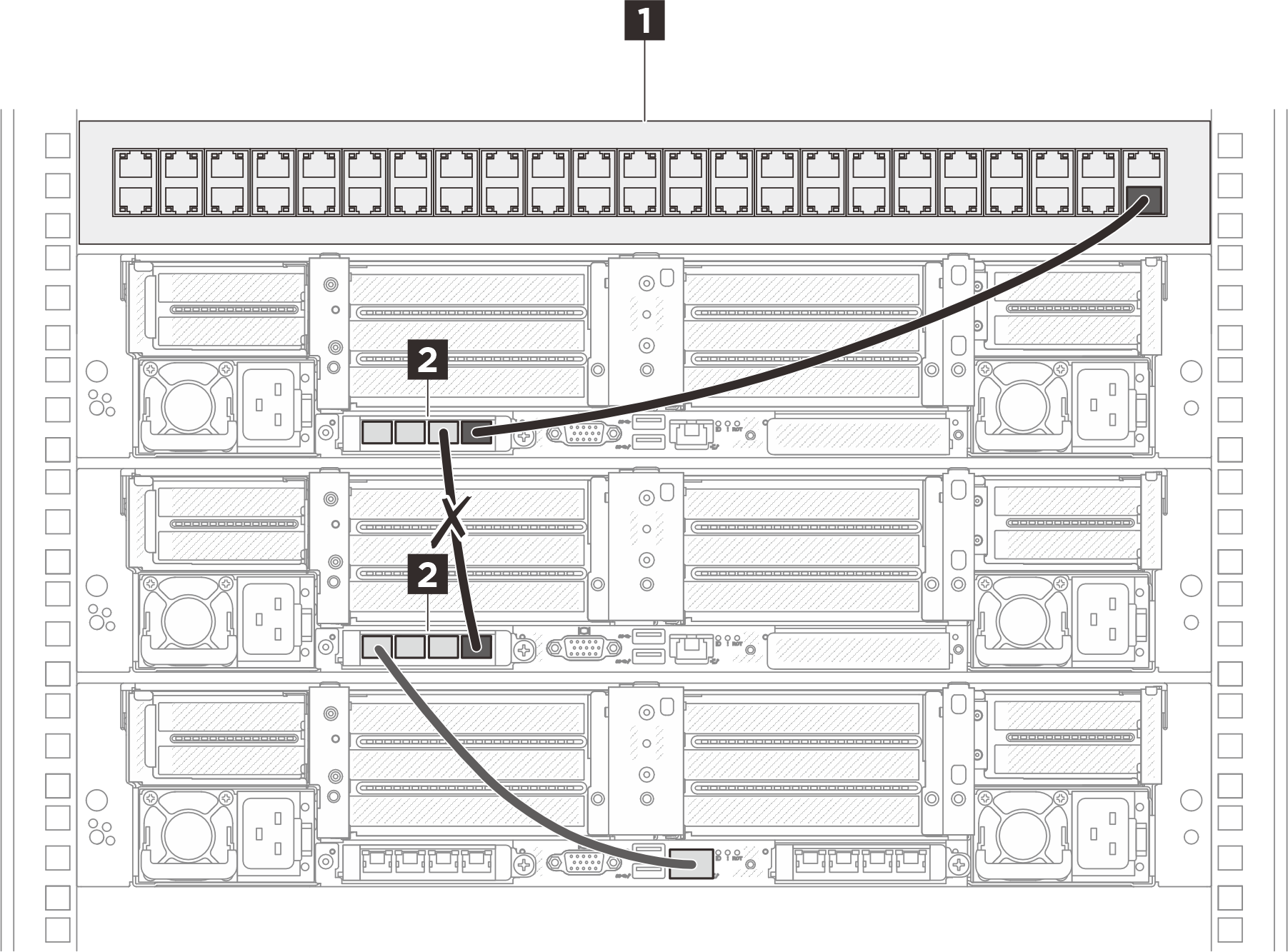

    Exemple de connexion à éviter


    1 Commutateur d'armoire
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

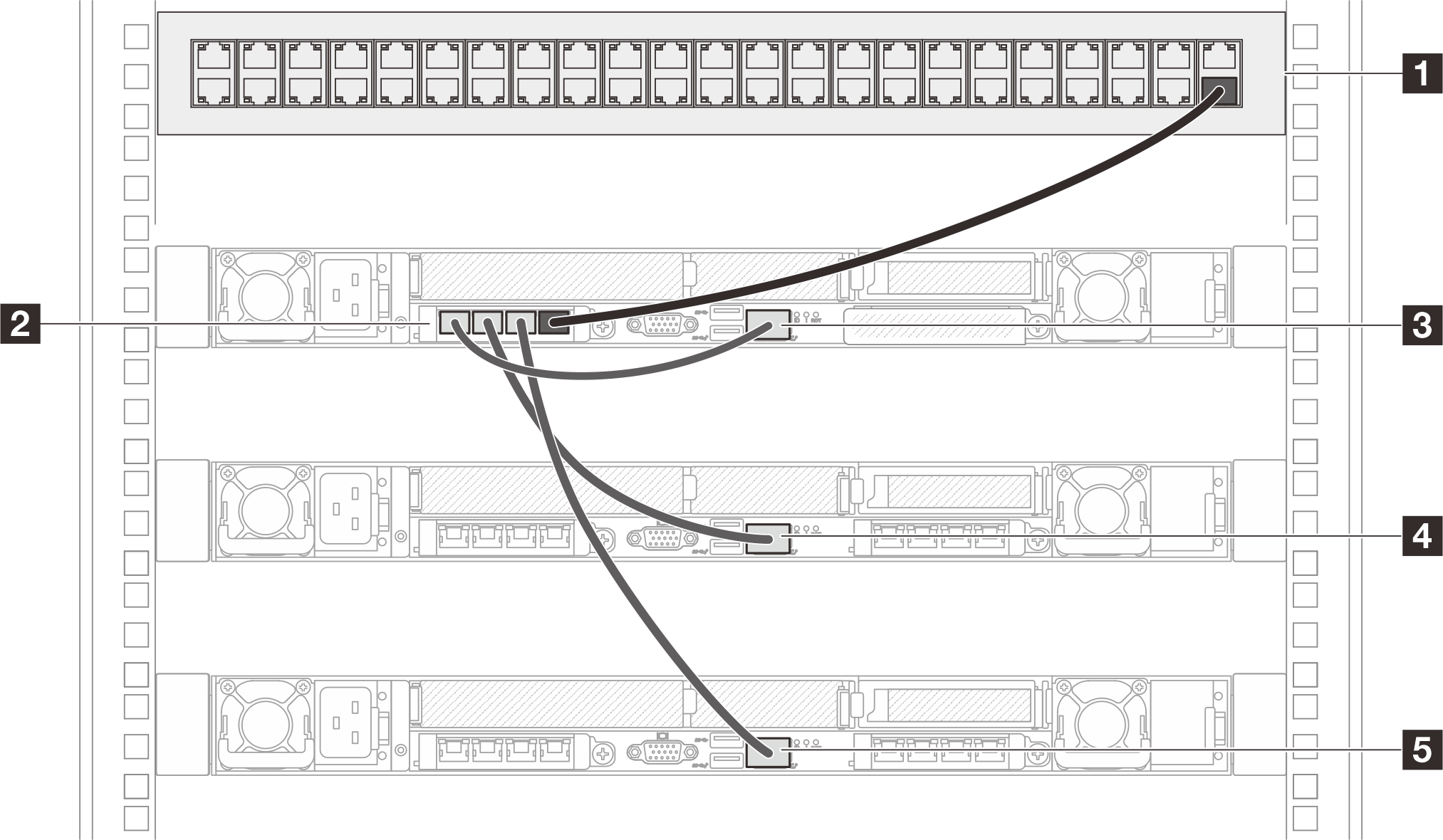

  4. Si le port d’interface réseau n’est pas défini sur MAC de liaison montante dans l’UEFI (comme l’explique cette note), la configuration multiserveurs peut toujours fonctionner si vous connectez les serveurs de la manière présentée ci-dessous dans l’illustration. Nous vous recommandons de choisir MAC de liaison montante pour optimiser l’efficacité de votre installation.

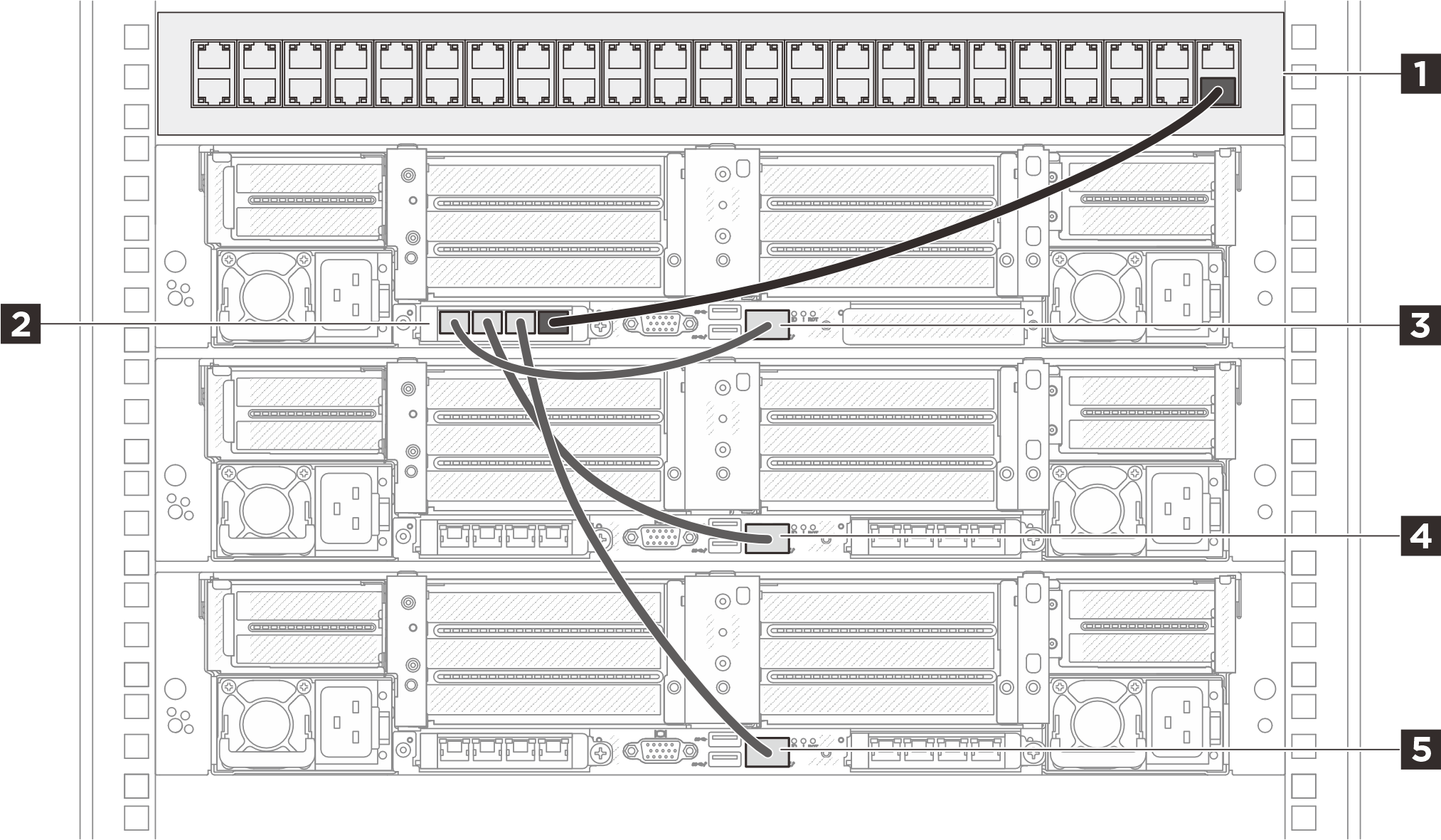

    Exemple de connexion sans MAC de liaison montante


    1 Commutateur d'armoire
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter installés dans le serveur 13 Port de gestion du système XCC dans le serveur 1
    4 Port de gestion du système XCC dans le serveur 2
    5 Port de gestion du système XCC dans le serveur 3
