SAS/SATA de 6 x 2,5" + NVMe de 2 x 2,5" + backplane AnyBay 2 x 2,5" (dois processadores)

Use esta seção para entender o roteamento de cabos do backplane AnyBay do modelo de servidor com dez unidades frontais de 2,5 polegadas e dois processadores.

Figura 1. Roteamento de cabos para SAS/SATA de 6 x 2,5", NVMe de 2 x 2,5", unidades AnyBay de 2 x 2,5" e 1 x adaptador RAID SFF 16i/8i (Gen 3/Gen 4)
Cable routing for 6 x 2.5'' SAS/SATA, 2 x 2.5'' NVMe, and 2 x 2.5'' AnyBay drives, and 1 x 16i/8i SFF RAID adapter (Gen 3/Gen 4)

Tabela 1. Mapeamento entre o adaptador RAID, o backplane e a placa do processador
NoParaComprimento do cabo
1 Conectores SAS 0 e SAS 1 no backplane1

  • Conectores C0 e C1 no adaptador RAID Gen 3

  • Conector C0 no adaptador RAID Gen 4

  • Gen 3: 820/1020 mm

  • Gen 4: 900/1020 mm

2 Conector de energia no backplane2 Conector de energia 2A na placa do processador480 milímetros
3 Conector NVMe 6-7 no backplane3 Conector PCIe 4 na placa do processador250 milímetros
4 Conector NVMe 8-9 no backplane4 Conector PCIe 3 na placa do processador350 milímetros

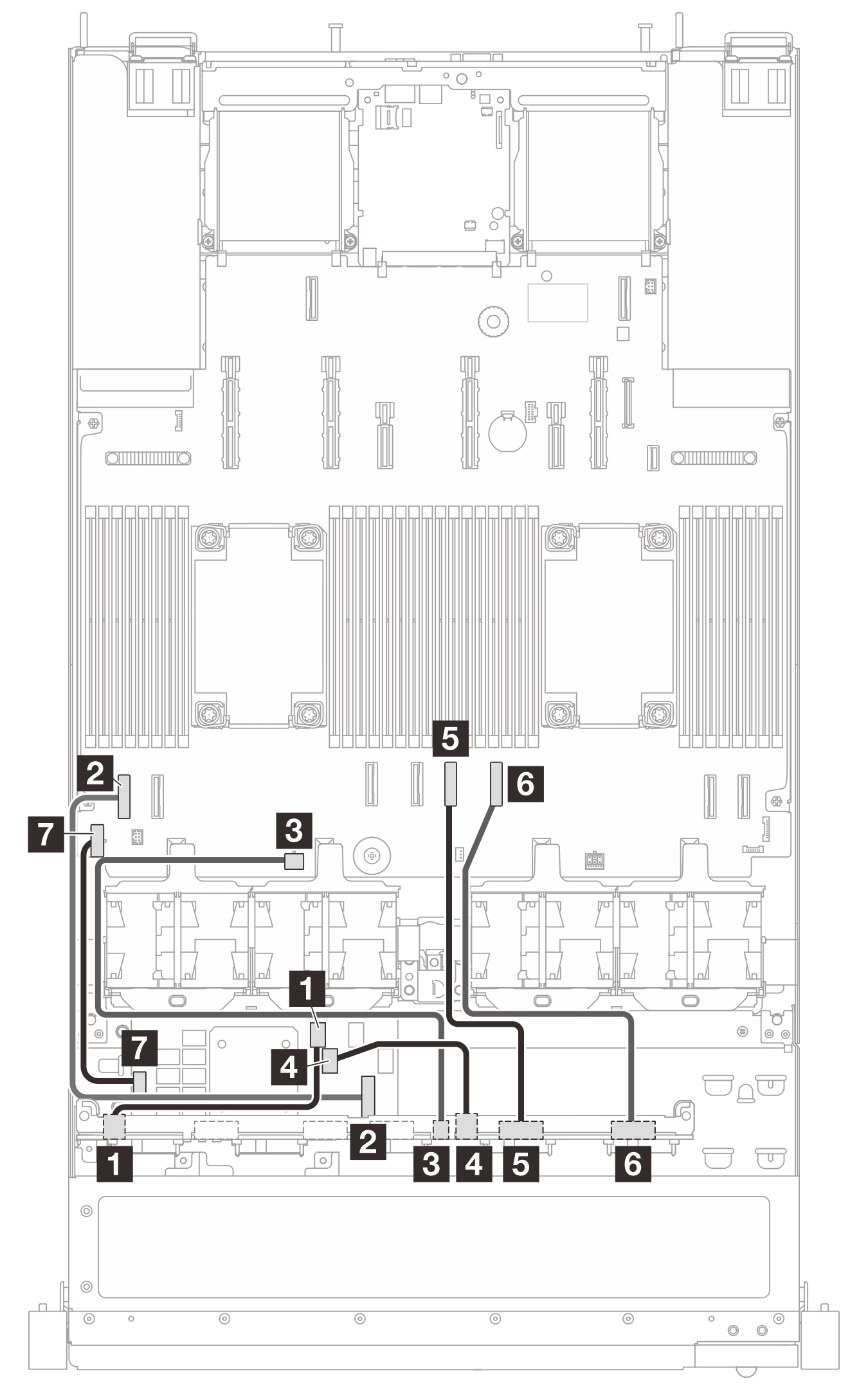

Figura 2. Roteamento de cabos para 6 unidades SAS/SATA de 2,5 pol., 2 NVMe de 2,5 pol. e 2 unidades AnyBay de 2,5 pol. e 1 adaptador RAID CFF 16i (Gen 4)
Cable routing for 6 x 2.5'' SAS/SATA, 2 x 2.5'' NVMe, and 2 x 2.5'' AnyBay drives, and 1 x 16i SFF RAID adapter (Gen 4)

NoParaComprimento do cabo
1 Conector SAS 0 no backplane1 Conector C0 no adaptador RAID175 milímetros
2 Conector de entrada no adaptador RAID2 Conector PCIe 8 na placa do processador450 mm
3 Conector de energia no backplane3 Conector de energia 2A na placa do processador480 milímetros
4 Conector SAS 1 no backplane4 Conector C1 no adaptador RAID150 mm
5 Conector NVME 6-7 no backplane5 Conector PCIe 4 na placa do processador250 milímetros
6 Conector NVME 8-9 no backplane6 Conector PCIe 3 na placa do processador350 milímetros
7 Conector de energia no adaptador RAID7 Conector de energia RAID interno na placa do processador210 milímetros
