8 x backplane AnyBay U.3 (um processador)
Use esta seção para entender o roteamento de cabos para oito unidades U.3 AnyBay com dois backplanes AnyBay de 4 x 2,5 pol. e um processador instalado.
Roteamento de cabos para 8 x unidades AnyBay U.3 e 1 x adaptador RAID SFF 16i (Gen 4)
Figura 1. Roteamento de cabos para 8 x unidades AnyBay U.3 e 1 x adaptador RAID SFF 16i (Gen 4)
| No | Para | Comprimento do cabo |
|---|---|---|
| 1 Conector de energia no BP1 | 1 Conector de energia 2A na placa do processador | 380 mm |
| 2 Conectores SAS em BP1 e BP2 | 2 Conector C0 no adaptador RAID | 900/1020 milímetros |
| 3 Conector de energia em BP2 | 3 Conector de energia 3A na placa do processador | 520 milímetros |
Roteamento de cabos para 8 x unidades AnyBay U.3 e 1 x adaptador RAID CFF 16i (Gen 4)

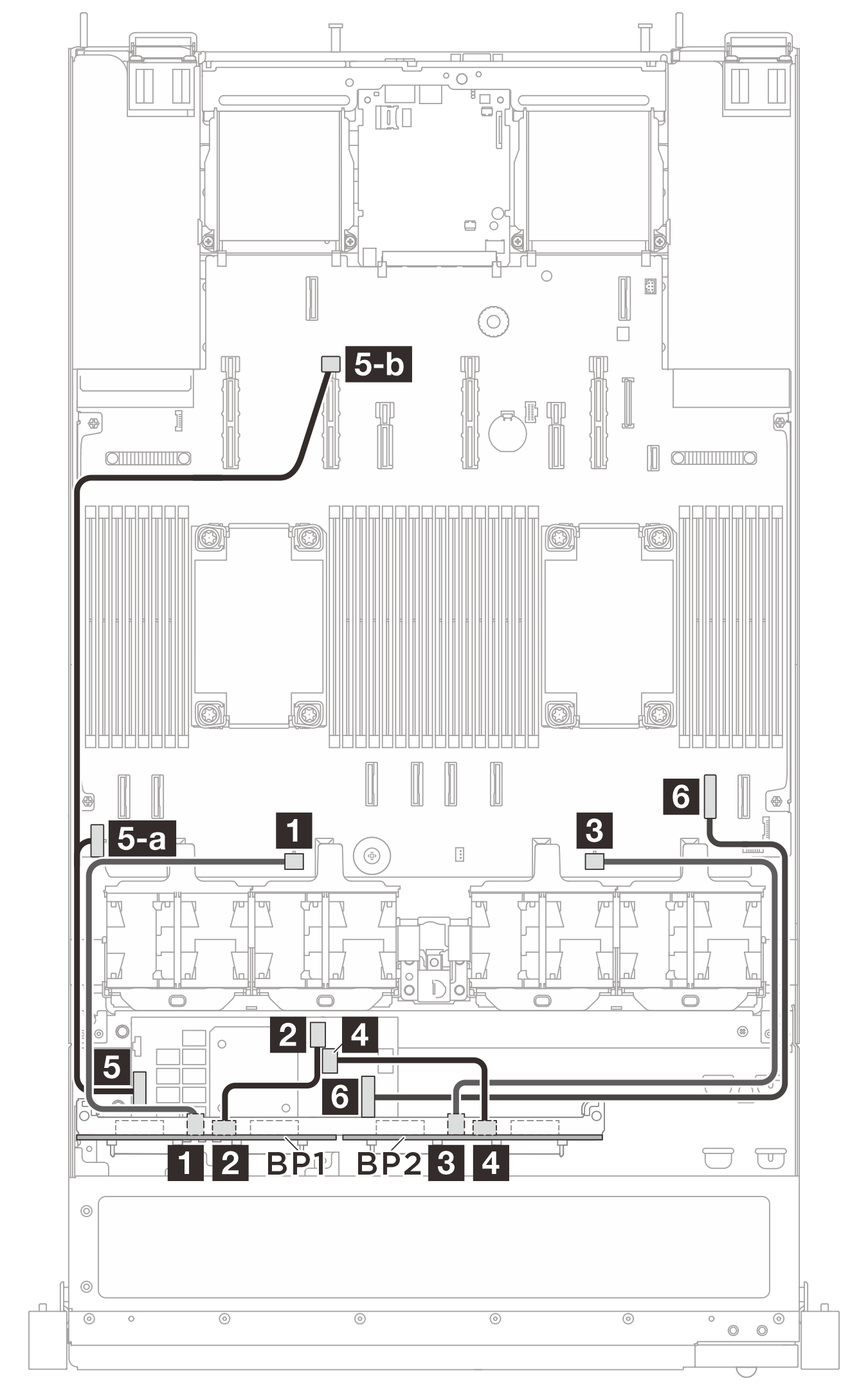

Figura 2. Roteamento de cabos para 8 x unidades AnyBay U.3 e 1 x adaptador RAID CFF 16i (Gen 4)
| No | Para | Comprimento do cabo |
|---|---|---|
| 1 Conector de energia no BP1 | 1 Conector de energia 2A na placa do processador | 380 mm |
| 2 Conector SAS no BP1 | 2 Conector C0 no adaptador RAID | 175 milímetros |
| 3 Conector de energia em BP2 | 3 Conector de energia 3A na placa do processador | 520 milímetros |
| 4 Conector SAS no BP2 | 4 Conector C1 no adaptador RAID | 150 mm |
| 5 Conector de energia no adaptador RAID | 5 Conector de energia 13 e conector de energia RAID interno na placa do processador | 300/800 mm |
| 6 Conector de entrada no adaptador RAID | 6 Conector PCIe 2 na placa do processador | 450 mm |
