Fond de panier 8 x AnyBay U.3 (un processeur)

Cette section décrit le cheminement des câbles pour huit unités AnyBay U.3 avec deux fonds de panier AnyBay 4 x 2,5 pouces et un processeur installé.

Cheminement des câbles pour 8 unités AnyBay U.3 et 1 adaptateur RAID SFF 16i (Gen 4)​

Figure 1. Cheminement des câbles pour 8 unités AnyBay U.3 et 1 adaptateur RAID SFF 16i (Gen 4)

À partir de	Vers	Longueur de câble
1 Connecteur d’alimentation sur unité BP1	1 Connecteur d’alimentation 2A sur carte du processeur	380 mm
2 Connecteurs SAS sur BP1 et BP2	2 Connecteur C0 sur adaptateur RAID	900/1 020 mm
3 Connecteur d’alimentation sur BP2	3 Connecteur d’alimentation 3A sur carte du processeur	520 mm

Cheminement des câbles pour 8 unités AnyBay U.3 et 1 adaptateur RAID CFF 16i (Gen 4)​

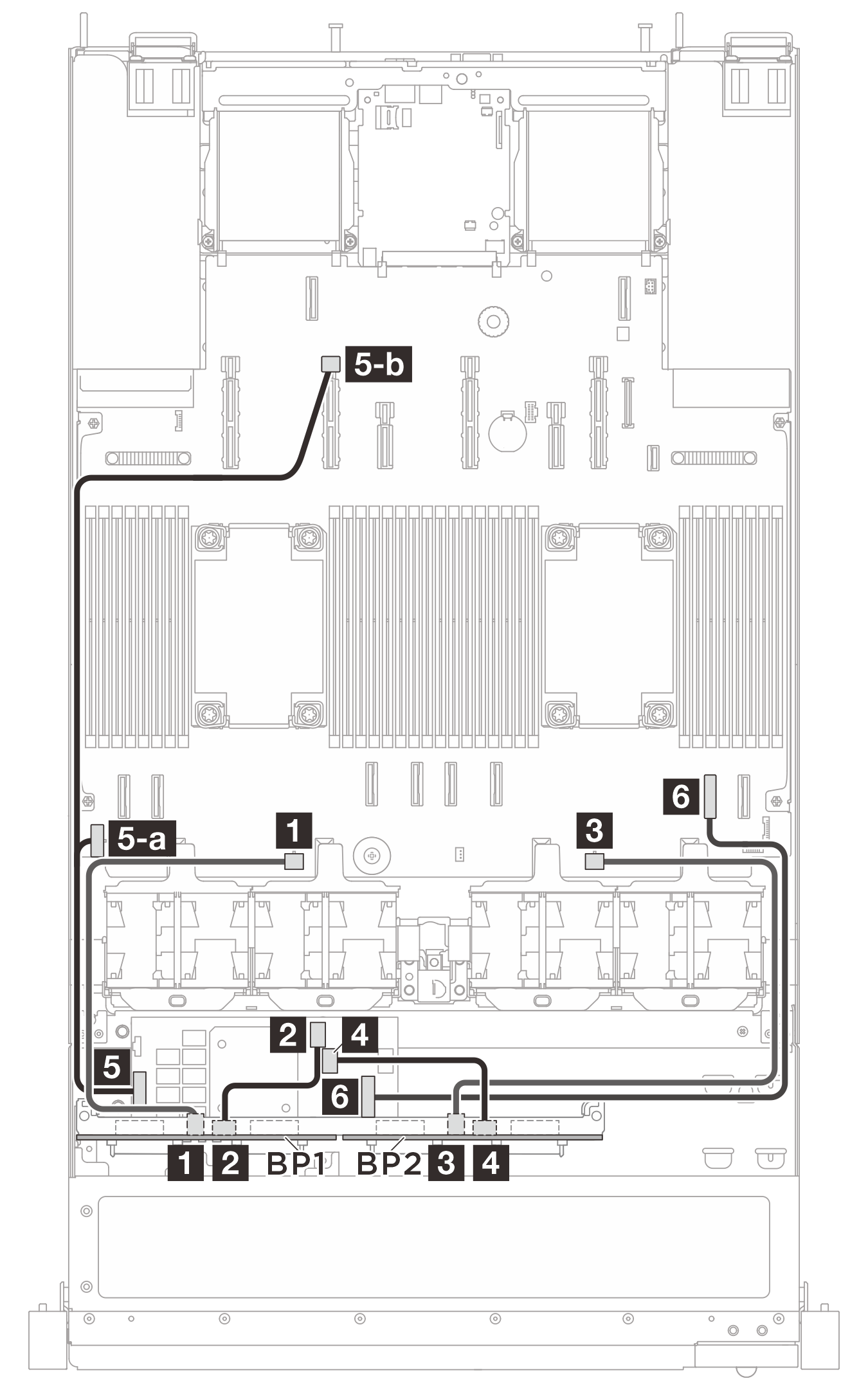

Figure 2. Cheminement des câbles pour 8 unités AnyBay U.3 et 1 adaptateur RAID CFF 16i (Gen 4)

À partir de	Vers	Longueur de câble
1 Connecteur d’alimentation sur unité BP1	1 Connecteur d’alimentation 2A sur carte du processeur	380 mm
2 Connecteur SAS sur BP1	2 Connecteur C0 sur adaptateur RAID	175 mm
3 Connecteur d’alimentation sur BP2	3 Connecteur d’alimentation 3A sur carte du processeur	520 mm
4 Connecteur SAS sur BP2	4 Connecteur C1 sur adaptateur RAID	150 mm
5 Connecteur d’alimentation sur adaptateur RAID	5 Connecteur d’alimentation 13 et connecteur d’alimentation RAID interne sur carte du processeur	300/800 mm
6 Connecteur d’entrée sur adaptateur RAID	6 Connecteur PCIe 2 sur carte du processeur	450 mm
