8 placas posteriores AnyBay U.3 (un procesador)
Utilice esta sección para comprender la disposición de los cables de ocho unidades AnyBay U.3 con dos placas posteriores AnyBay de 4 x 2,5'' y un procesador instalado.
Disposición de los cables para 8 unidades AnyBay U.3 y 1 adaptador RAID SFF 16i (Gen 4)
Figura 1. Disposición de los cables para 8 unidades AnyBay U.3 y 1 adaptador RAID SFF 16i (Gen 4)
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 Conector de alimentación en BP1 | 1 Conector de alimentación 2A en la placa del procesador | 380 mm |
| 2 Conectores SAS en BP1 y BP2 | 2 Conector C0 en el adaptador RAID | 900/1020 mm |
| 3 Conector de alimentación en BP2 | 3 Conector de alimentación 3A en la placa del procesador | 520 mm |
Disposición de los cables para 8 unidades AnyBay U.3 y 1 adaptador RAID CFF 16i (Gen 4)

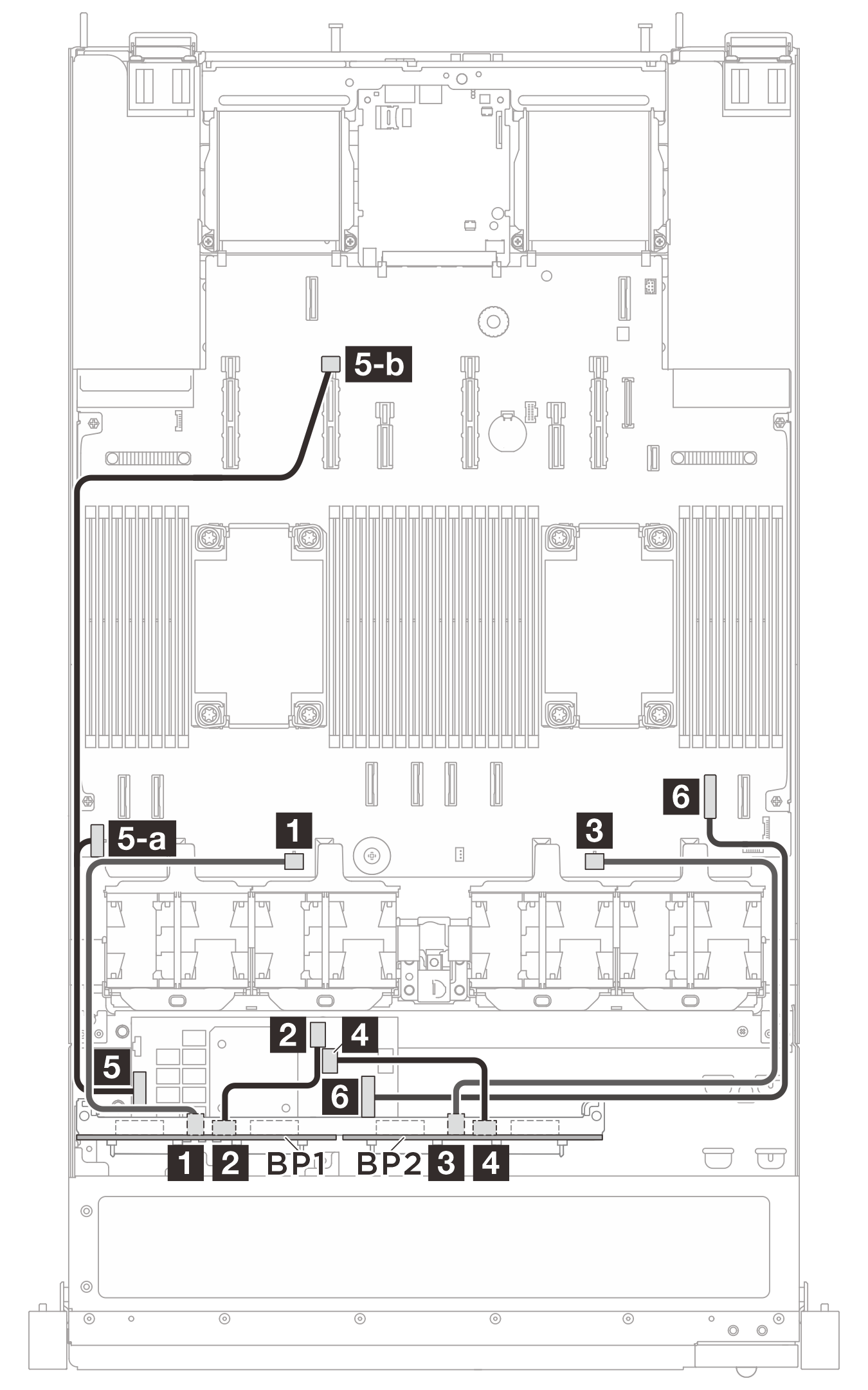

Figura 2. Disposición de los cables para 8 unidades AnyBay U.3 y 1 adaptador RAID CFF 16i (Gen 4)
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 Conector de alimentación en BP1 | 1 Conector de alimentación 2A en la placa del procesador | 380 mm |
| 2 Conector SAS en BP1 | 2 Conector C0 en el adaptador RAID | 175 mm |
| 3 Conector de alimentación en BP2 | 3 Conector de alimentación 3A en la placa del procesador | 520 mm |
| 4 Conector SAS en BP2 | 4 Conector C1 en el adaptador RAID | 150 mm |
| 5 Conector de alimentación en el adaptador RAID | 5 Conector de alimentación 13 y conector de alimentación RAID interno en la placa del procesador | 300/800 mm |
| 6 Conector de entrada en el adaptador RAID | 6 Conector PCIe 2 en la placa del procesador | 450 mm |
