Backplane E3.S 3

Consulte esta seção para entender o roteamento de cabos do backplane E3.S 3.

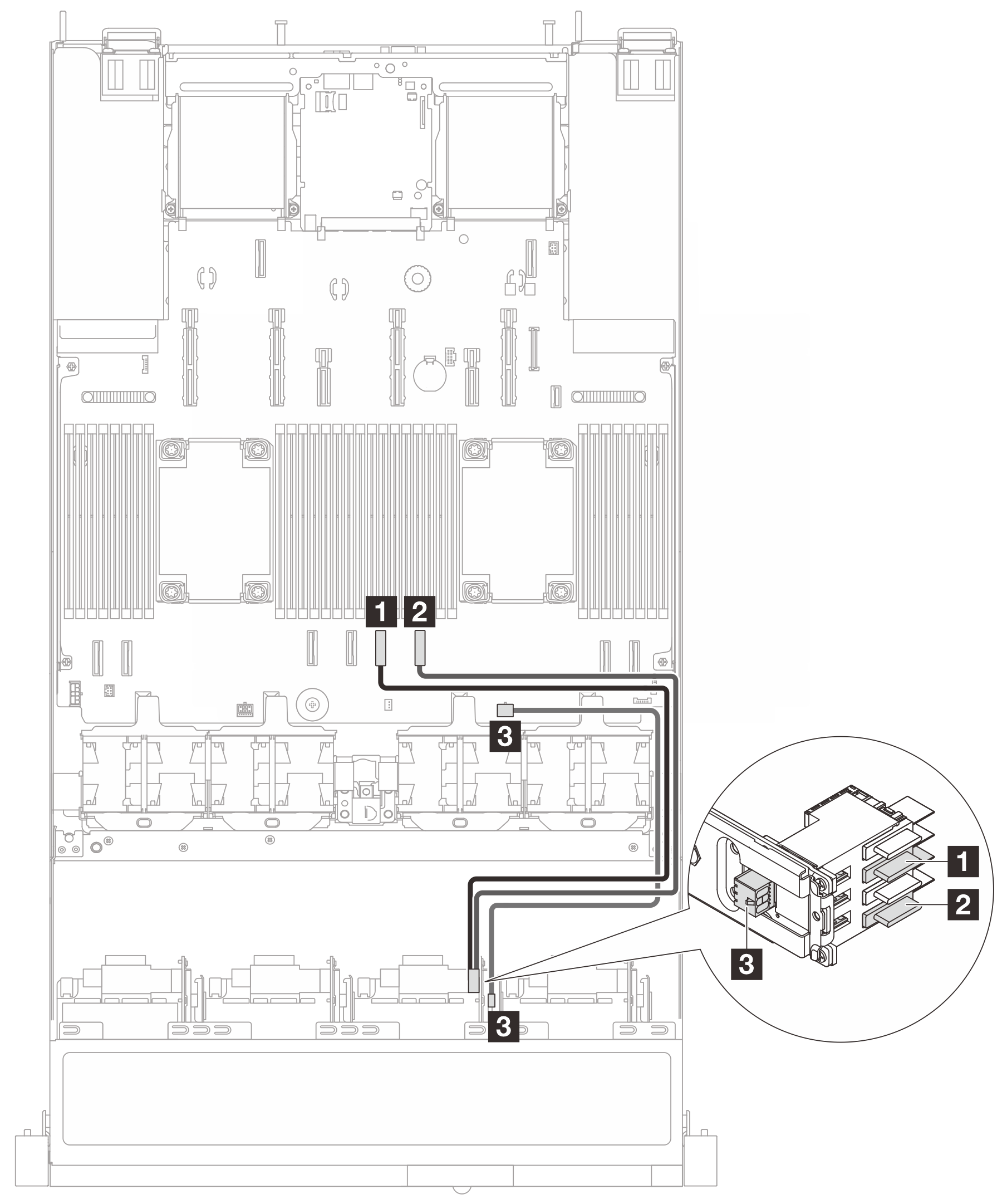

Figura 1. Roteamento de cabos para configuração integrada do backplane E3.S 3

NoParaComprimento do cabo
1
  • Compartimento 0–1 (backplane 4X1T)

  • Compartimento 1 (backplane 2X2T)

1 Conector PCIe 4300 milímetros
2
  • Compartimento 2-3 (backplane 4X1T)

  • Compartimento 3 (backplane 2X2T)

2 Conector PCIe 3300 milímetros
3 Conector de alimentação3 Conector de energia 3A520 milímetros

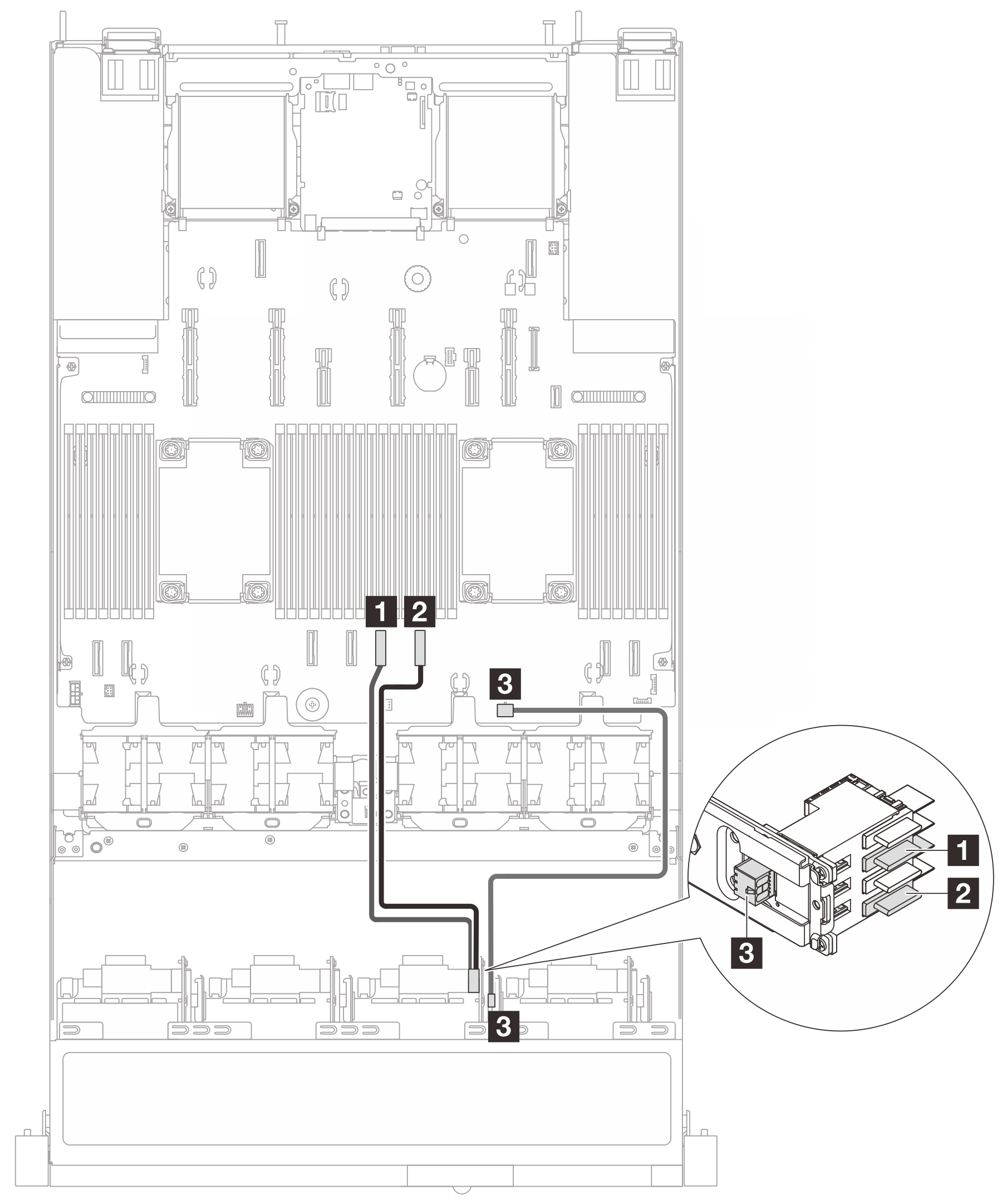

Figura 2. Roteamento de cabos para configuração integrada do backplane E3.S 3 (resfriamento líquido)

NoParaComprimento do cabo
1
  • Compartimento 0–1 (backplane 4X1T)

  • Compartimento 1 (backplane 2X2T)

1 Conector PCIe 4630 mm
2
  • Compartimento 2-3 (backplane 4X1T)

  • Compartimento 3 (backplane 2X2T)

2 Conector PCIe 3630 mm
3 Conector de alimentação3 Conector de energia 3A520 milímetros
Figura 3. Roteamento de cabos para configuração integrada do backplane E3.S 3 (Módulo Compute Complex Neptune Core)

NoParaComprimento do cabo
1 Compartimento 0-1 (backplane 4X1T)1 Conector PCIe 7550 milímetros
2 Compartimento 2-3 (backplane 4X1T)2 Conector PCIe 2550 milímetros
3 Conector de alimentação3 Conector de energia 14900 milímetros
