E3.S 백플레인 3

이 섹션을 참조하여 E3.S 백플레인 3의 케이블 배선을 알아보십시오.

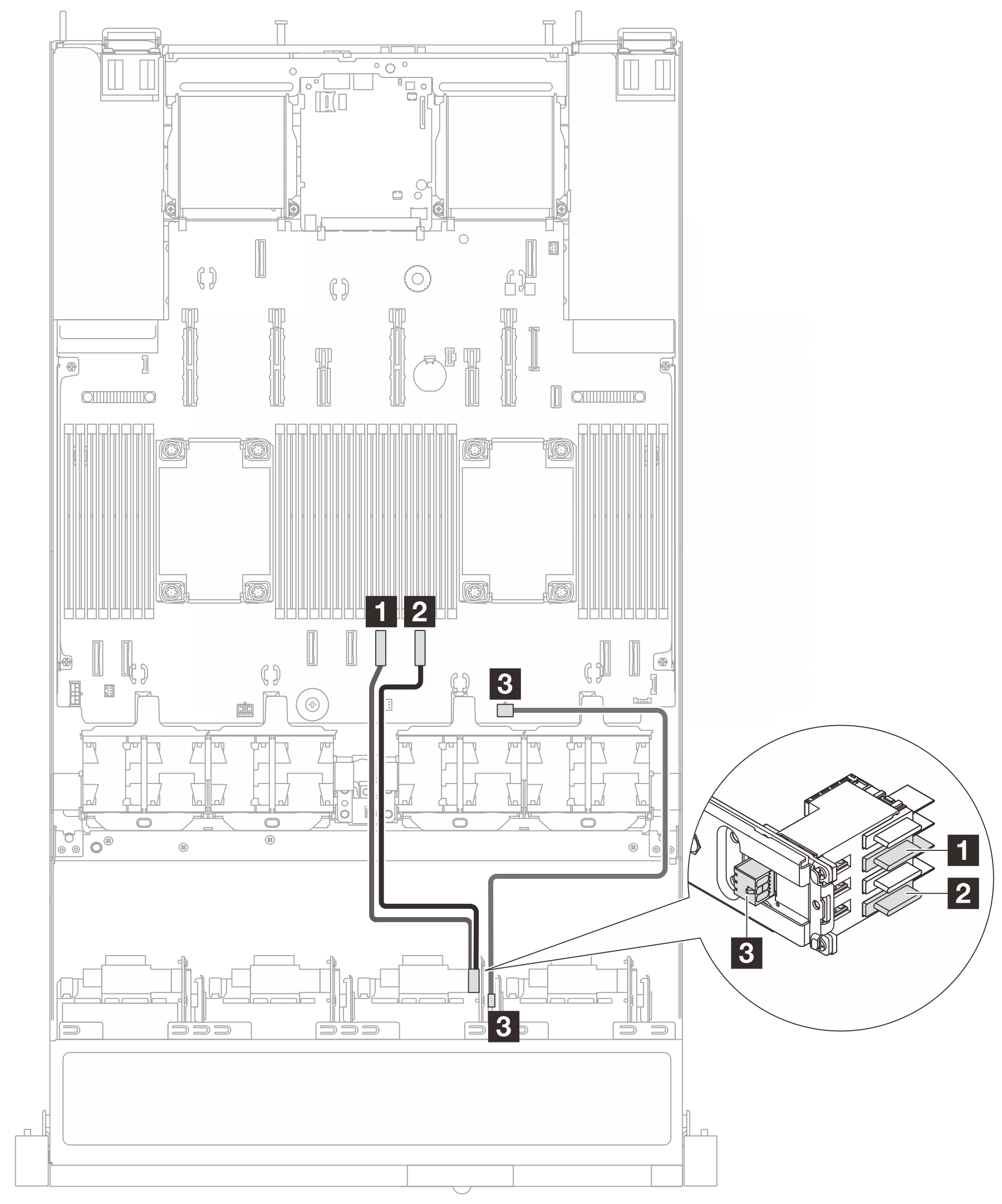

그림 1. E3.S 백플레인 3의 온보드 구성을 위한 케이블 배선

에서끝케이블 길이
1

  • 베이 0, 베이 1(4X1T 백플레인)

  • 베이 1(2X2T 백플레인)

1 PCIe 커넥터 4300mm
2

  • 베이 2, 베이 3(4X1T 백플레인)

  • 베이 3(2X2T 백플레인)

2 PCIe 커넥터 3300mm
3 전원 커넥터3 전원 커넥터 3A520mm

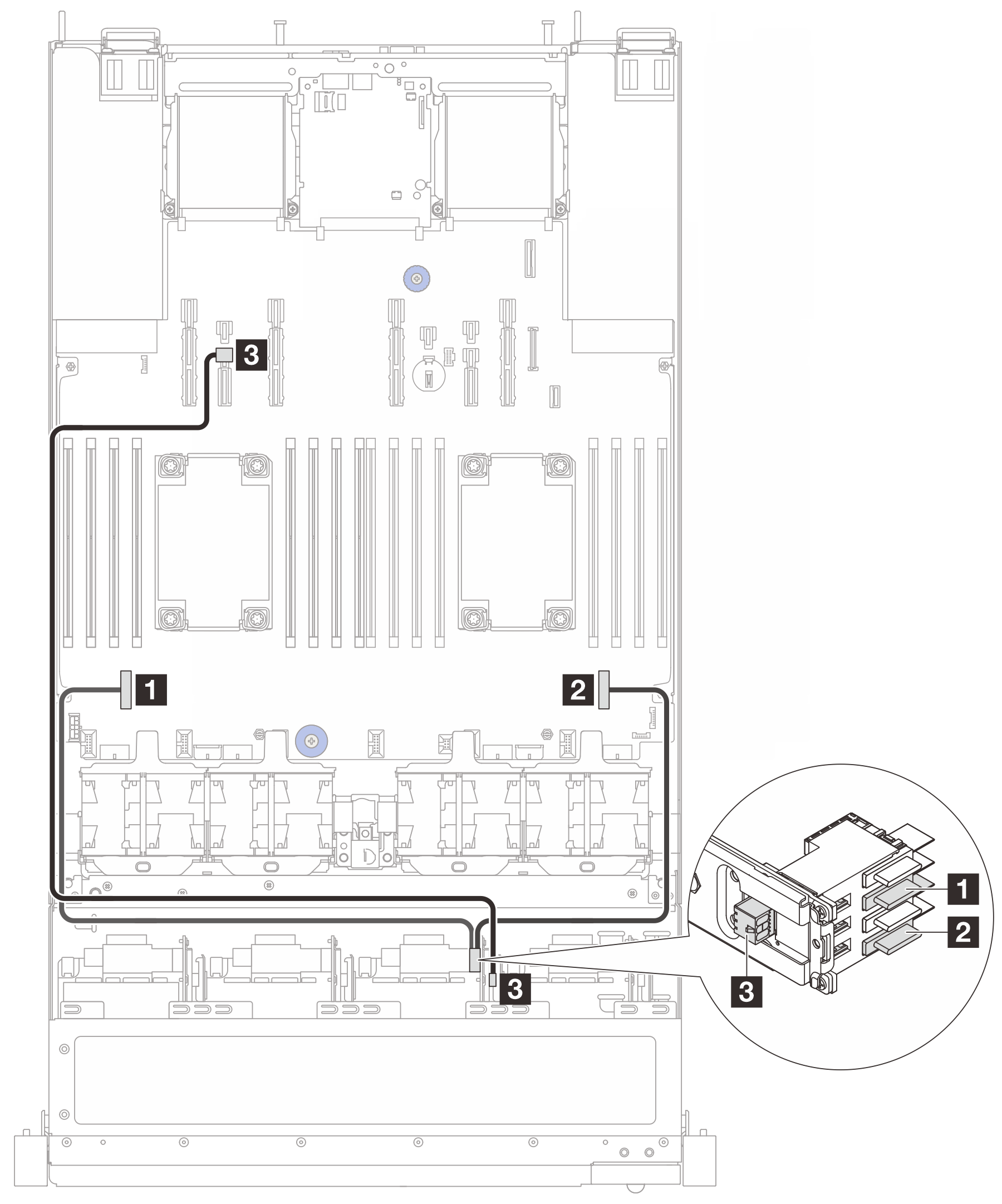

그림 2. E3.S 백플레인 3의 온보드 구성을 위한 케이블 배선(액체 냉각)

에서끝케이블 길이
1

  • 베이 0, 베이 1(4X1T 백플레인)

  • 베이 1(2X2T 백플레인)

1 PCIe 커넥터 4630mm
2

  • 베이 2, 베이 3(4X1T 백플레인)

  • 베이 3(2X2T 백플레인)

2 PCIe 커넥터 3630mm
3 전원 커넥터3 전원 커넥터 3A520mm

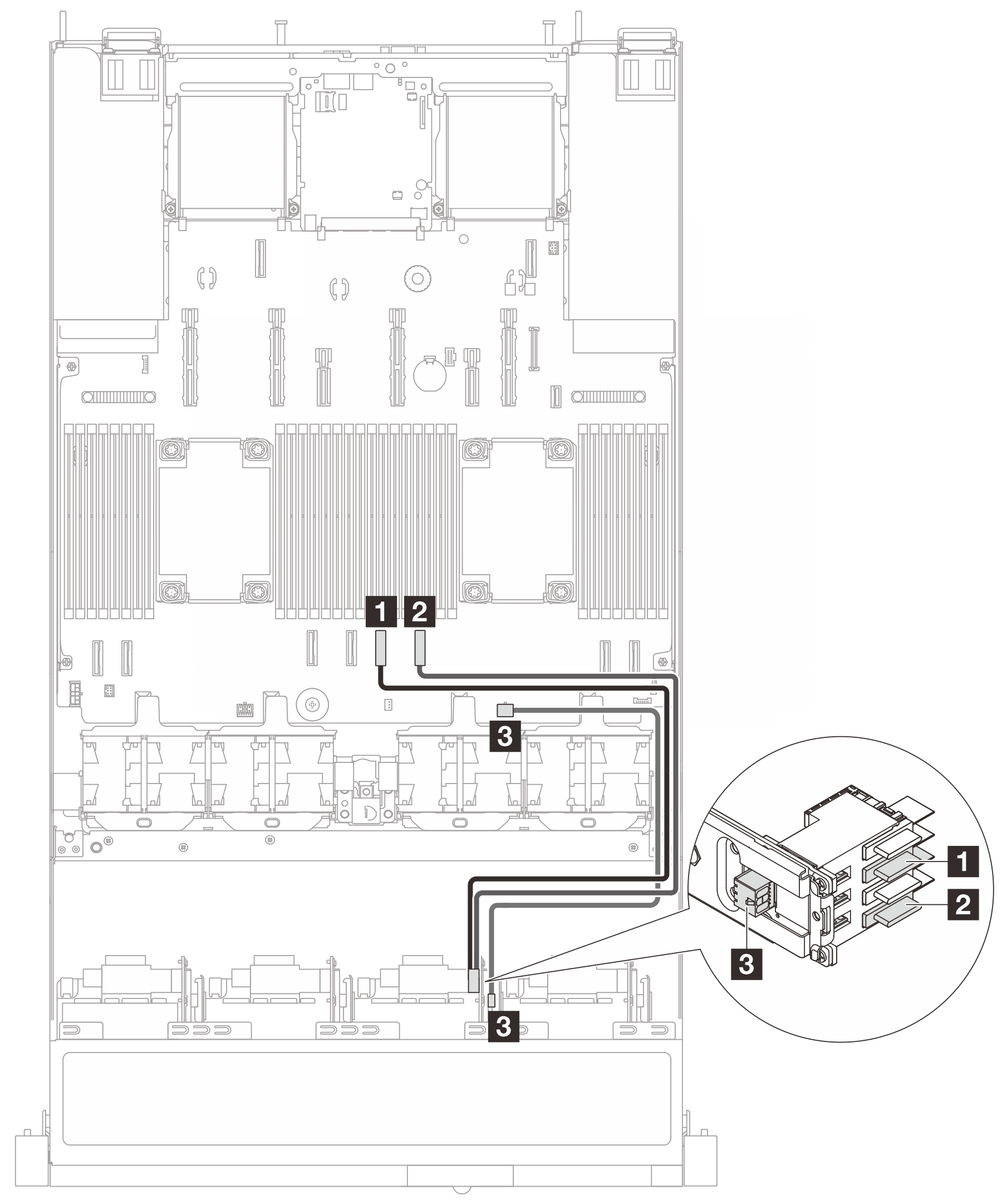

그림 3. E3.S 백플레인 3의 온보드 구성을 위한 케이블 배선(Compute Complex Neptune Core Module)

에서끝케이블 길이
1 베이 0, 베이 1(4X1T 백플레인)1 PCIe 커넥터 7550mm
2 베이 2, 베이 3(4X1T 백플레인)2 PCIe 커넥터 2550mm
3 전원 커넥터3 전원 커넥터 14900mm
