แบ็คเพลน AnyBay 10 x 2.5 นิ้ว (โปรเซสเซอร์สองตัว)

ใช้ส่วนนี้เพื่อทำความเข้าใจการเดินสายแบ็คเพลน AnyBay สำหรับรุ่นเซิร์ฟเวอร์ที่มีไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว สิบตัว และโปรเซสเซอร์สองตัว

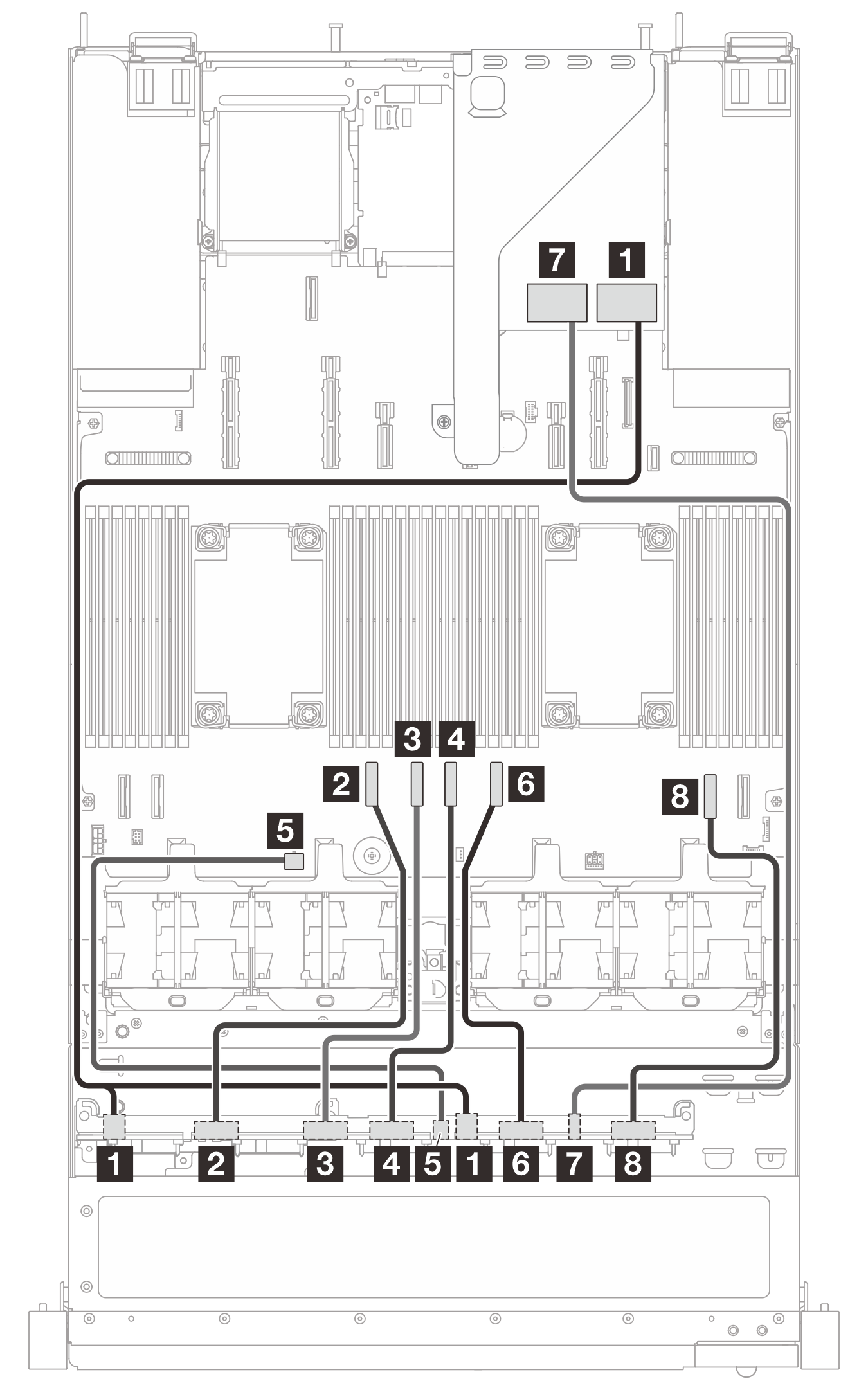

รูปที่ 1. การเดินสายสำหรับไดรฟ์ AnyBay ขนาด 2.5 นิ้ว 10 ชุด และอะแดปเตอร์ 16i SFF RAID 1 ชุด (Gen 3/Gen 4)
Cable routing for 10 x 2.5'' AnyBay drives and 1 x 16i SFF RAID adapter (Gen 3/Gen 4)

จากไปยังความยาวสาย
1 ขั้วต่อ SAS 0 และ SAS 1 บนแบ็คเพลน1

  • ขั้วต่อ C0 และ C1 บนอะแดปเตอร์ RAID Gen 3

  • ขั้วต่อ C0 บนอะแดปเตอร์ RAID Gen 4

  • Gen 3:

    820/1,020 มม.

  • Gen 4:

    900/1,020 มม.
2 ขั้วต่อ NVMe 0-1 บนแบ็คเพลน2 ขั้วต่อ PCIe 6 บนแผงโปรเซสเซอร์350 มม.
3 ขั้วต่อ NVME 2-3 บนแบ็คเพลน3 ขั้วต่อ PCIe 5 บนแผงโปรเซสเซอร์250 มม.
4 ขั้วต่อ NVME 4-5 บนแบ็คเพลน4 ขั้วต่อ PCIe 4 บนแผงโปรเซสเซอร์250 มม.
5 ขั้วต่อไฟฟ้าบนแบ็คเพลน5 ขั้วต่อไฟฟ้า 2A ขั้วต่อไฟฟ้าบนแผงโปรเซสเซอร์480 มม.
6 ขั้วต่อ NVMe 6-7 บนแบ็คเพลน6 ขั้วต่อ PCIe 3 บนแผงโปรเซสเซอร์250 มม.
7 ขั้วต่อ SAS 2 บนแบ็คเพลน7

  • ขั้วต่อ C2 บนอะแดปเตอร์ RAID Gen 3

  • ขั้วต่อ C1 บนอะแดปเตอร์ RAID Gen 4

900 มม.
8 ขั้วต่อ NVME 8-9 บนแบ็คเพลน8 ขั้วต่อ PCIe 2 บนแผงโปรเซสเซอร์350 มม.

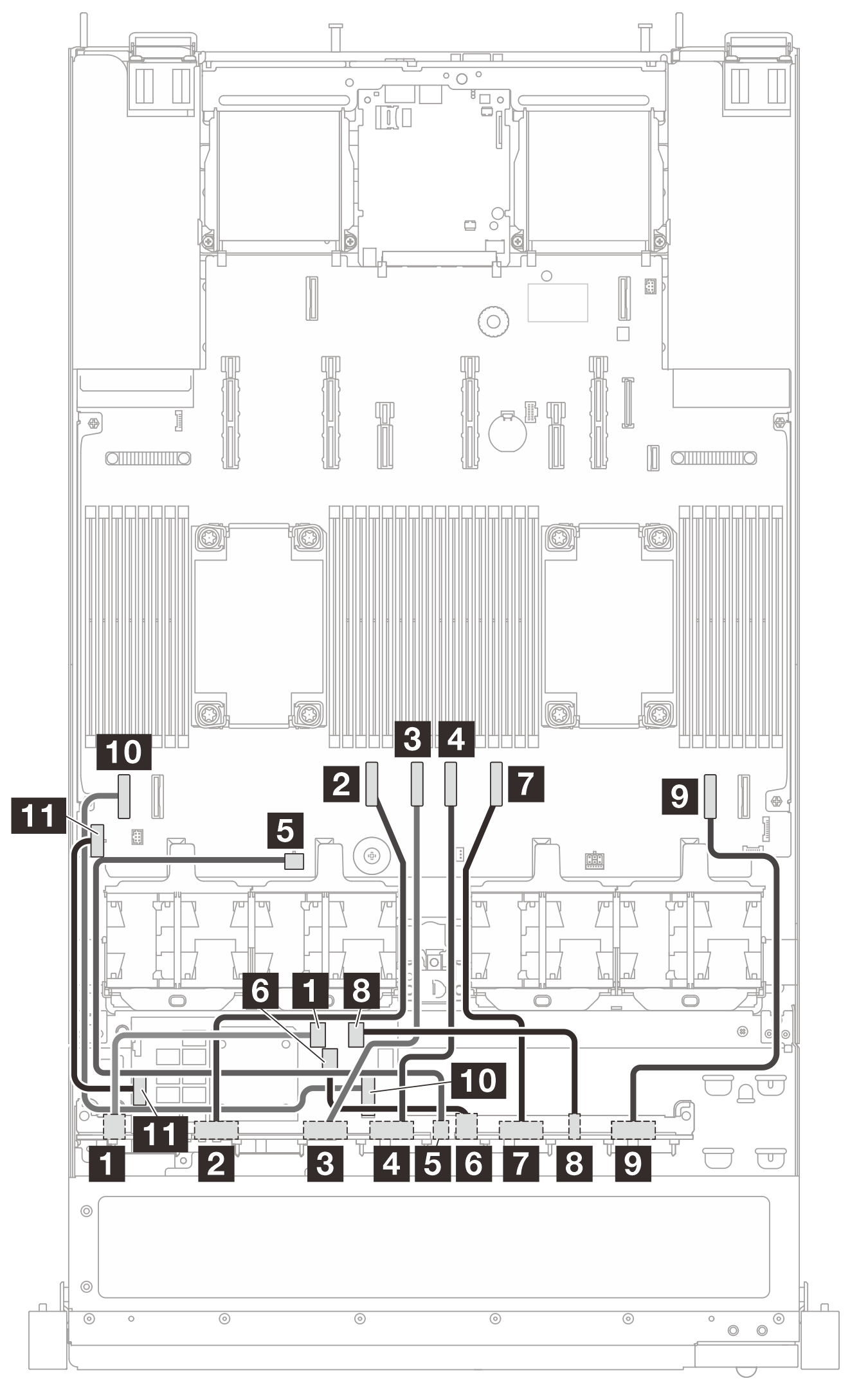

รูปที่ 2. การเดินสายสำหรับไดรฟ์ AnyBay ขนาด 2.5 นิ้ว 10 ตัว และอะแดปเตอร์ CFF RAID 16i 1 ตัว (Gen 4)
Cable routing for 10 x 2.5'' AnyBay drives and 1 x 16i CFF RAID adapter (Gen 4)

จากไปยังความยาวสาย
1 ขั้วต่อ SAS 0 บนแบ็คเพลน1 ขั้วต่อ C0 บนอะแดปเตอร์ RAID175 มม.
2 ขั้วต่อ NVME 0-1 บนแบ็คเพลน2 ขั้วต่อ PCIe 6 บนแผงโปรเซสเซอร์350 มม.
3 ขั้วต่อ NVME 2-3 บนแบ็คเพลน3 ขั้วต่อ PCIe 5 บนแผงโปรเซสเซอร์250 มม.
4 ขั้วต่อ NVME 4-5 บนแบ็คเพลน4 ขั้วต่อ PCIe 4 บนแผงโปรเซสเซอร์250 มม.
5 ขั้วต่อไฟฟ้าบนแบ็คเพลน5 ขั้วต่อไฟฟ้า 2A บนแผงโปรเซสเซอร์480 มม.
6 ขั้วต่อ SAS 1 บนแบ็คเพลน6 ขั้วต่อ C1 บนอะแดปเตอร์ RAID150 มม.
7 ขั้วต่อ NVME 6-7 บนแบ็คเพลน7 ขั้วต่อ PCIe 3 บนแผงโปรเซสเซอร์250 มม.
8 ขั้วต่อ SAS 2 บนแบ็คเพลน8 ขั้วต่อ C2 บนอะแดปเตอร์ RAID210 มม.
9 ขั้วต่อ NVME 8-9 บนแบ็คเพลน9 ขั้วต่อ PCIe 2 บนแผงโปรเซสเซอร์350 มม.
10 ขั้วต่ออินพุตบนอะแดปเตอร์ RAID10 ขั้วต่อ PCIe 8 บนแผงโปรเซสเซอร์450 มม.
11 ขั้วต่อไฟฟ้าบนอะแดปเตอร์ RAID11 ขั้วต่อไฟฟ้า RAID ภายในบนแผงโปรเซสเซอร์210 มม.
