แบ็คเพลน NVMe ขนาด 2.5 นิ้ว 4 ชุด (โปรเซสเซอร์สองตัวและ Compute Complex Neptune Core Module)

ใช้ส่วนนี้เพื่อทำความเข้าใจการเดินสายสำหรับไดรฟ์ NVMe 2.5 นิ้ว สี่ชุด สำหรับโปรเซสเซอร์สองตัวและการกำหนดค่า Compute Complex Neptune Core Module

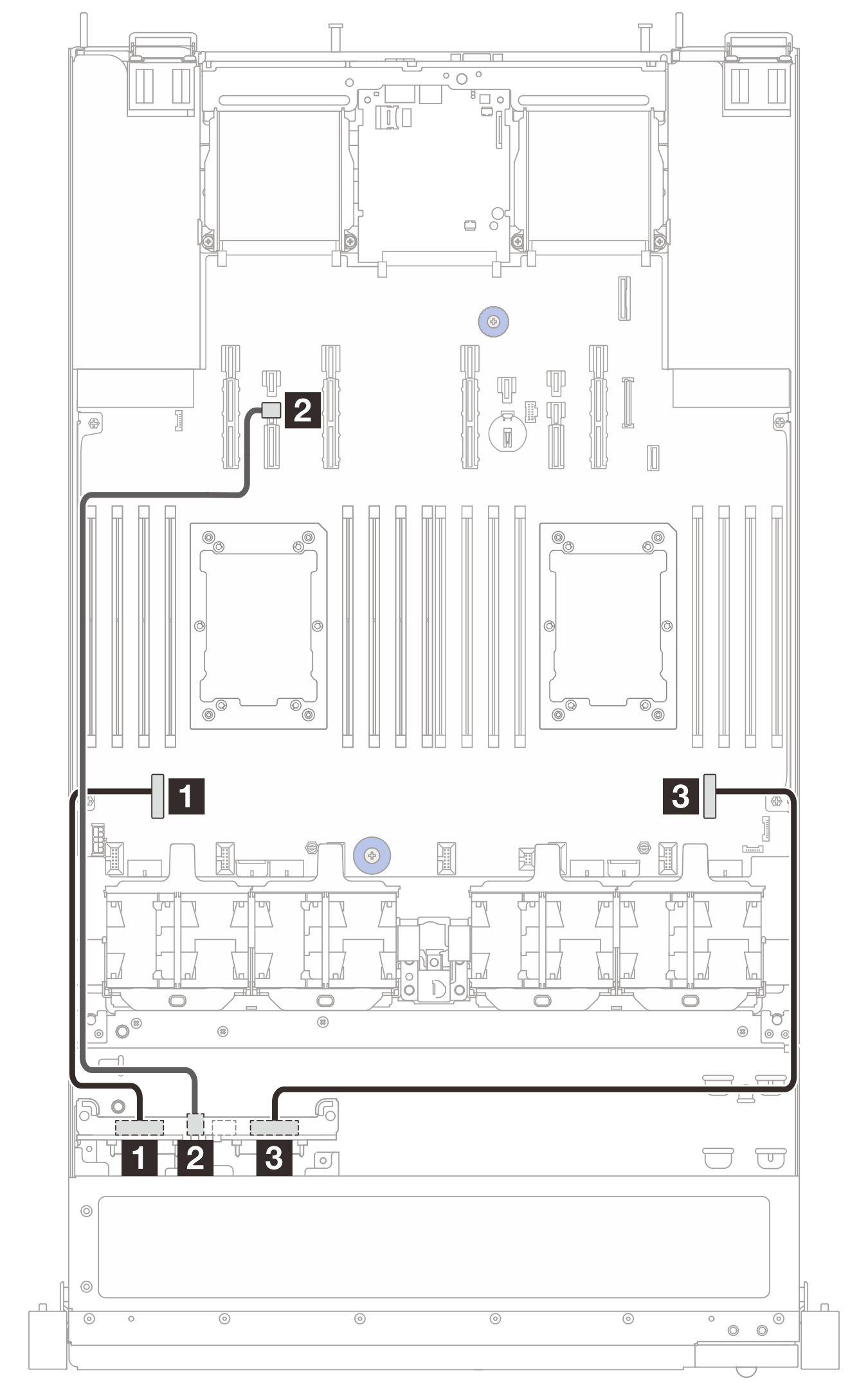

รูปที่ 1. การเดินสายบนแผงของไดรฟ์ NVMe สี่ตัว

จาก	ไปยัง	ความยาวสาย
1 ขั้วต่อ NVMe 0–1	1 ขั้วต่อ PCIe 7	250 มม.
2 ขั้วต่อไฟฟ้า	2 ขั้วต่อไฟฟ้า 14	700 มม.
3 ขั้วต่อ NVMe 2–3	3 ขั้วต่อ PCIe 2	550 มม.
