Installazione dell'adattatore M.2 e dell'unità M.2

Utilizzare queste informazioni per installare l'adattatore M.2 e l'unità M.2.

Leggere le linee guida per l'installazione

Spegnere il server per questa attività

ATTENZIONE: Dispositivi sensibili all'elettricità statica Provvedere alla messa a terra del pacco prima dell'apertura

Prima di installare l'adattatore M.2 e l'unità M.2:

1. Mettere a contatto l'involucro antistatico che contiene il nuovo adattatore M.2 e l'unità M.2 con una superficie non verniciata esterna al server. Quindi, estrarre il nuovo adattatore M.2 e l'unità M.2 dalla confezione e collocarli su una superficie antistatica.

2. Regolare il fermo sull'adattatore M.2 in base alla dimensione specifica dell'unità M.2 da installare. Vedere Regolazione del fermo sull'adattatore M.2.

3. Individuare lo slot dell'unità M.2 sull'adattatore M.2.

   Nota

   Per alcuni adattatori M.2 che supportano due unità M.2 identiche, installare prima l'unità M.2 nello slot 0.

   Figura 1. Slot dell'unità M.2

   1 Slot 0 2 Slot 1

1. Installare l'assieme verticale interno e i moduli a supercondensatore sulla staffa di supporto verticale/M.2. Vedere Installazione di un modulo a supercondensatore sulla staffa di supporto verticale/M.2..
2. Allineare i piedini della staffa del modulo M.2 ai due fori su entrambi i lati della staffa di supporto verticale/M.2, quindi installare la staffa sui moduli a supercondensatore.
   Figura 2. Installazione della staffa del modulo M.2






3. Installare l'adattatore M.2 sulla staffa e fissare la vite.

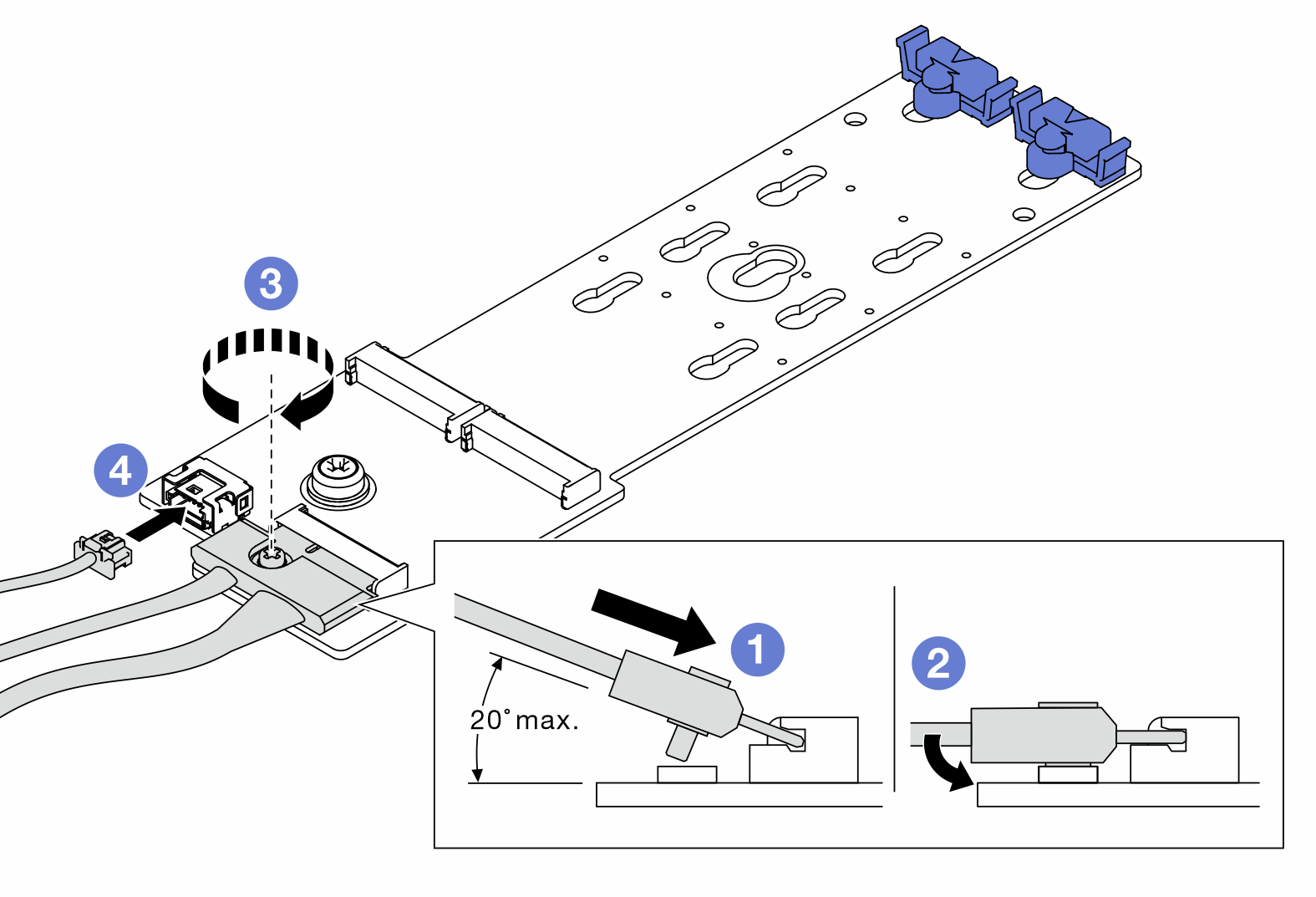

   Figura 3. Installazione dell'adattatore M.2






4. Installare l'unità M.2 sull'adattatore M.2.
   1. Inserire l'unità M.2 nel connettore con un angolo di circa 30 gradi.
   2. Ruotare l'unità M.2 verso il basso finché la tacca 1 non tocca la sporgenza del fermo 2.
   3. Far scorrere il fermo in avanti (verso il connettore) per fissare l'unità M.2 in posizione.
   Figura 4. Installazione di un'unità M.2
