ติดตั้งอะแดปเตอร์ M.2 และไดรฟ์ M.2

ใช้ข้อมูลนี้ในการติดตั้งอะแดปเตอร์ M.2 และไดรฟ์ M.2

อ่าน คู่มือการติดตั้ง

ปิดเครื่องเซิร์ฟเวอร์สำหรับงานนี้

ข้อคำนึง: อุปกรณ์ที่ไวต่อไฟฟ้าสถิต วางบรรจุภัณฑ์ลงกับพื้นก่อนเปิด

ก่อนการติดตั้งอะแดปเตอร์ M.2 และไดรฟ์ M.2:

1. ให้นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่บรรจุอะแดปเตอร์ M.2 และไดรฟ์ M.2 ใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำอะแดปเตอร์ M.2 และไดรฟ์ M.2 ใหม่ออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต

2. ปรับส่วนยึดบนอะแดปเตอร์ M.2 ให้รองรับขนาดเฉพาะของไดรฟ์ M.2 ที่คุณต้องการติดตั้ง ดู ปรับตัวยึดบนอะแดปเตอร์ M.2

3. ค้นหาช่องเสียบไดรฟ์ M.2 บนอะแดปเตอร์ M.2

   หมายเหตุ

   สำหรับอะแดปเตอร์ M.2 บางตัวรองรับไดรฟ์ M.2 ที่เหมือนกันสองตัว ให้ติดตั้งไดรฟ์ M.2 ในช่องเสียบ 0 ก่อน

   รูปที่ 1. ช่องใส่ไดรฟ์ M.2

   1 ช่องเสียบ 0 2 ช่องเสียบ 1

1. ติดตั้งส่วนประกอบตัวยกภายใน และติดตั้งโมดูลซุปเปอร์คาปาซิเตอร์ลงบนโครงยึดรองรับ M.2/ตัวยก ดู ติดตั้งโมดูลซุปเปอร์คาปาซิเตอร์บนโครงยึดรองรับ M.2/ตัวยก
2. จัดแนวหมุดของโครงยึดโมดูล M.2 ให้ตรงกับรูสองรูบนทั้งสองข้างของโครงยึดรองรับ M.2/ตัวยก แล้วติดตั้งโครงยึดบนโมดูลซุปเปอร์คาปาซิเตอร์
   รูปที่ 2. การติดตั้งโครงยึดโมดูล M.2






3. ติดตั้งอะแดปเตอร์ M.2 ลงในโครงยึดและยึดสกรูให้แน่น

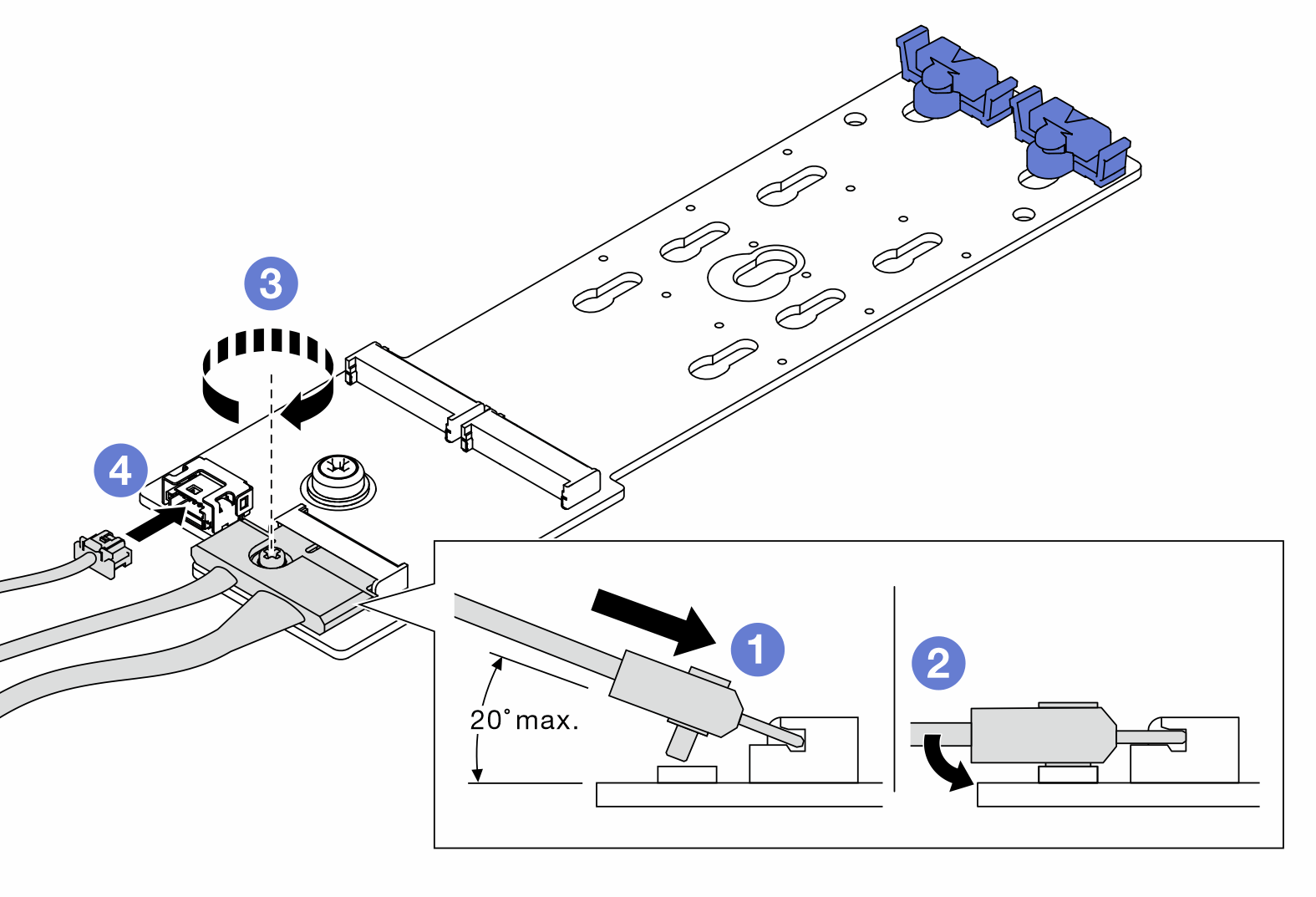

   รูปที่ 3. การติดตั้งอะแดปเตอร์ M.2






4. ติดตั้งไดรฟ์ M.2 บนอะแดปเตอร์ M.2
   1. เสียบไดรฟ์ M.2 ลงในขั้วต่อโดยทำมุมประมาณ 30 องศา
   2. หมุนไดรฟ์ M.2 ลงจนกว่าร่อง 1 จะติดกับขอบของส่วนยึด 2
   3. เลื่อนส่วนยึดไปข้างหน้า (เข้าหาขั้วต่อ) เพื่อยึดไดรฟ์ M.2 ให้เข้าที่
   รูปที่ 4. การติดตั้งไดรฟ์ M.2
