M.2-Anzeigen

Dieser Abschnitt enthält Informationen zur Fehlerbehebung für die M.2-Laufwerkbaugruppe.

Anzeigen am M.2-Interposer​

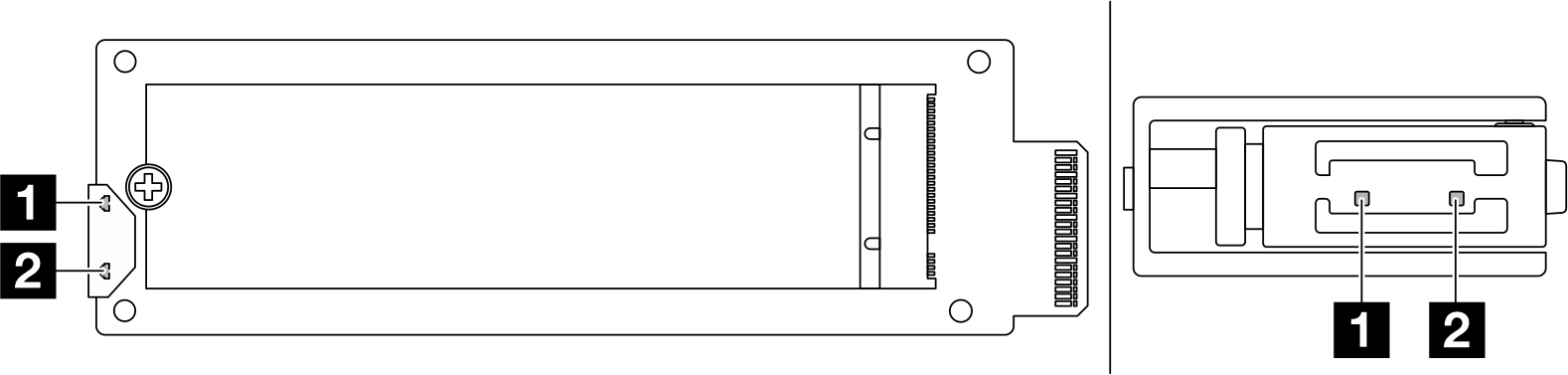

Abbildung 1. Anzeigen am M.2-Interposer

Anzeige	Status und Beschreibung
1 Aktivitätsanzeige (grün)	Ein: Das M.2-Laufwerk ist inaktiv.
	Aus: Das M.2-Laufwerk ist nicht bestätigt.
	Blinkt (ungefähr viermal pro Sekunde): Die E/A-Aktivität des M.2-Laufwerks ist in Bearbeitung.
2 Status-LED (gelb)	Ein: Es liegt ein Laufwerksfehler vor.
	Aus: Das M.2-Laufwerk funktioniert ordnungsgemäß.
	Blinkt schnell (ungefähr viermal pro Sekunde): Das M.2-Laufwerk wird gesucht.
	Blinkt langsam (ungefähr einmal pro Sekunde): Das M.2-Laufwerk wird wiederhergestellt.

Anzeigen an der hinteren M.2-Rückwandplatine​

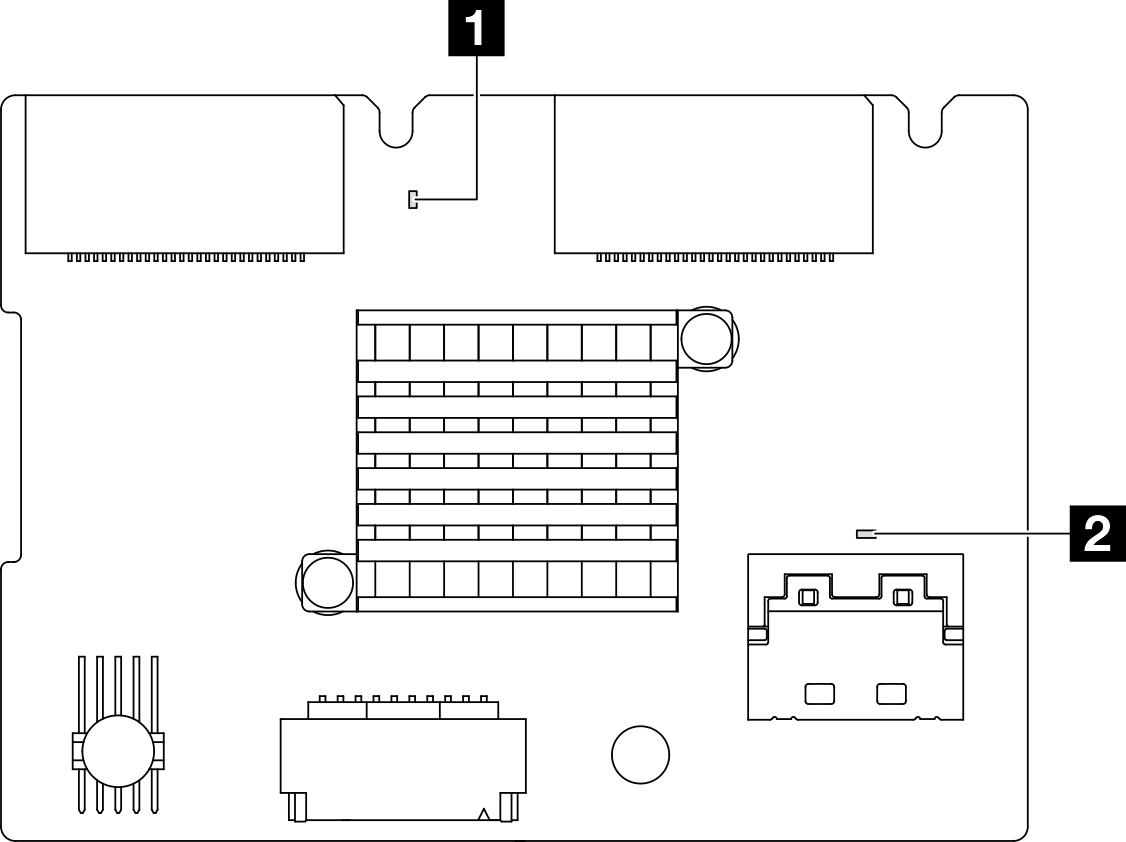

Abbildung 2. Anzeigen an der hinteren M.2-Rückwandplatine

Anzeige	Status und Beschreibung
1 Anzeige des Systemüberwachungssignals (grün)	Blinkt: Eingeschaltet und die RAID-Firmware funktioniert ordnungsgemäß.
	Aus: Ausgeschaltet oder die RAID-Firmware funktioniert nicht ordnungsgemäß.
2 Anzeige des PSoC-Überwachungssignals (grün)	Ein: Die PSoC-Firmware funktioniert nicht ordnungsgemäß.
	Aus: Ausgeschaltet oder die PSoC-Firmware funktioniert nicht ordnungsgemäß.
	Blinkt schnell (ungefähr einmal pro Sekunde): Code wird aktualisiert (Bootloader-Modus).
	Blinkt langsam (etwa einmal alle zwei Sekunden): Initialisierung wird beendet (Anwendungsmodus). Die PSoC-Firmware funktioniert ordnungsgemäß.
