M.2 LED

このトピックでは、M.2 ドライブ・アセンブリーのトラブルシューティングについて説明します。

M.2 変換コネクター上の LED​

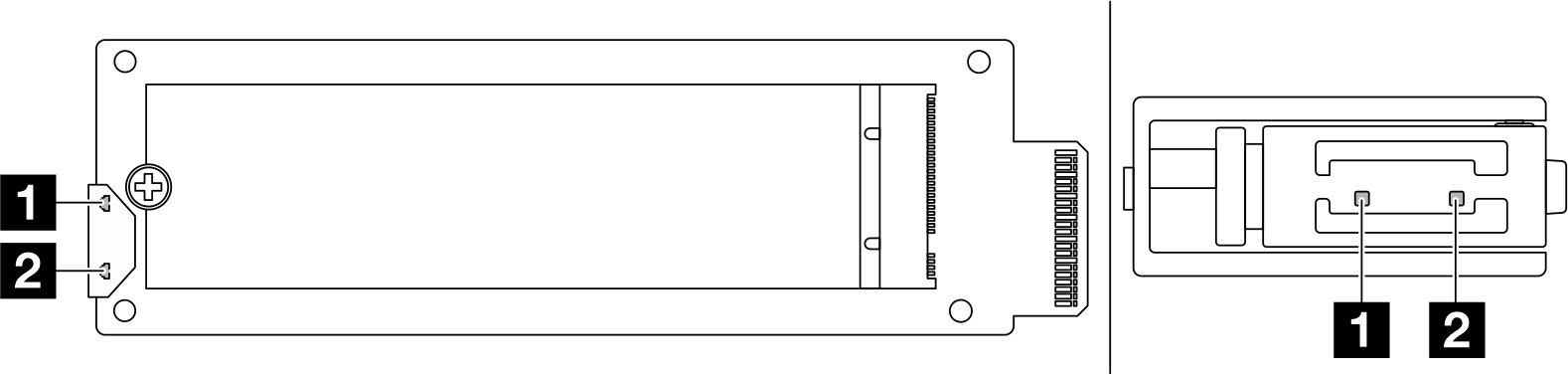

図 1. M.2 変換コネクター LED

LED	ステータスと説明
1 活動 LED (緑色)	点灯: M.2 ドライブはアイドル状態です。
	消灯: M.2 ドライブはアサート解除済みです。
	点滅 (1 秒間に約 4 回の点滅): M.2 ドライブの I/O アクティビティーが進行中です。
2 ステータス LED (黄色)	点灯: ドライブ障害が発生しています。
	消灯: M.2 ドライブは正常に動作しています。
	速い点滅 (1 秒間に約 4 回の点滅): M.2 ドライブが検出されています。
	遅い点滅 (1 秒間に約 1 回の点滅): M.2 ドライブは再構築中です。

背面 M.2 バックプレーン上の LED​

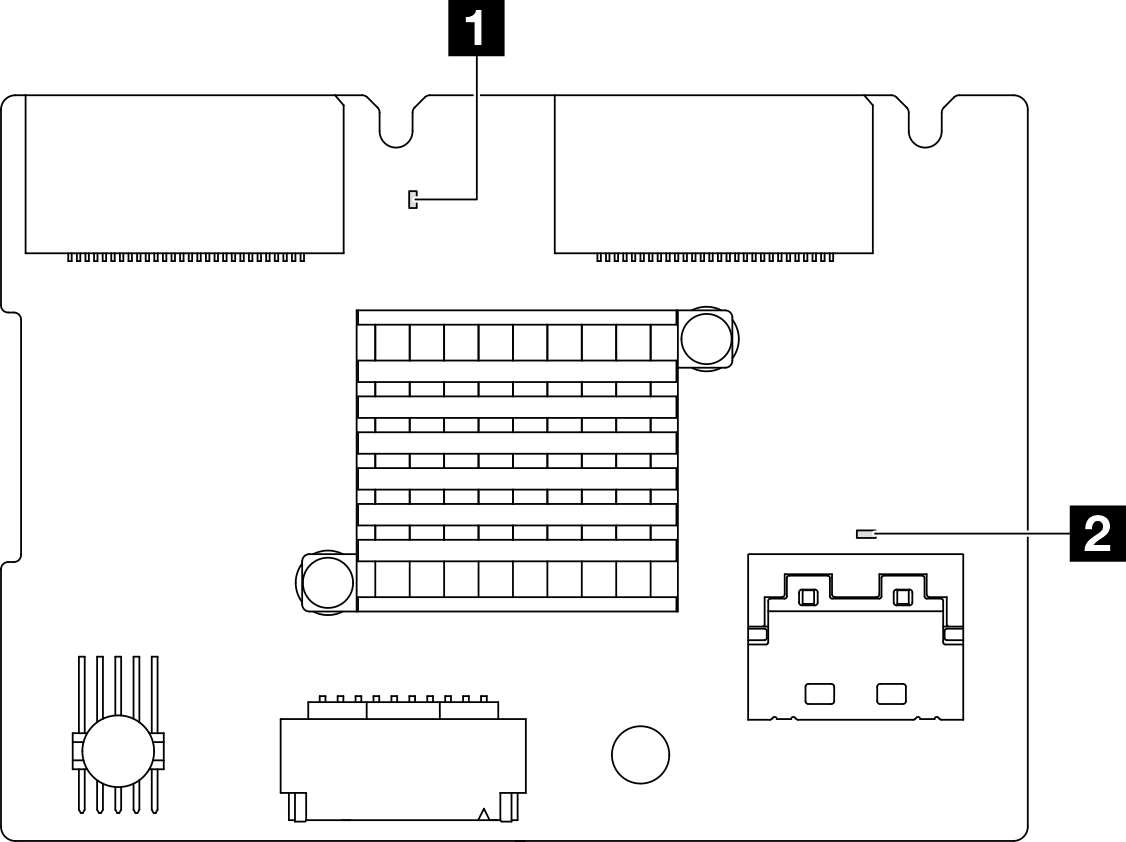

図 2. 背面 M.2 バックプレーン LED

LED	ステータスと説明
1 システム・ハートビート LED (緑色)	点滅: 電源がオンで、RAID ファームウェアは正常に動作しています。
	消灯: 電源がオフになっているか RAID ファームウェアが正常に動作していません。
2 PSoC ハートビート LED (緑色)	点灯: PSoC ファームウェアが正常に動作していません。
	消灯: 電源がオフになっているか、PSoC ファームウェアが正常に動作していません。
	速い点滅 (1 秒間に約 1 回の点滅): コードを更新しています (ブートローダー・モード)。
	遅い点滅 (約 2 秒に 1 回点滅): 初期化を終了しています (アプリケーション・モード)。PSoC ファームウェアは正常に動作しています。
