システム・ボード・アセンブリー LED

次の図は、システム・ボード・アセンブリー上の発光ダイオード (LED) を示しています。

プロセッサー・ボード LED​

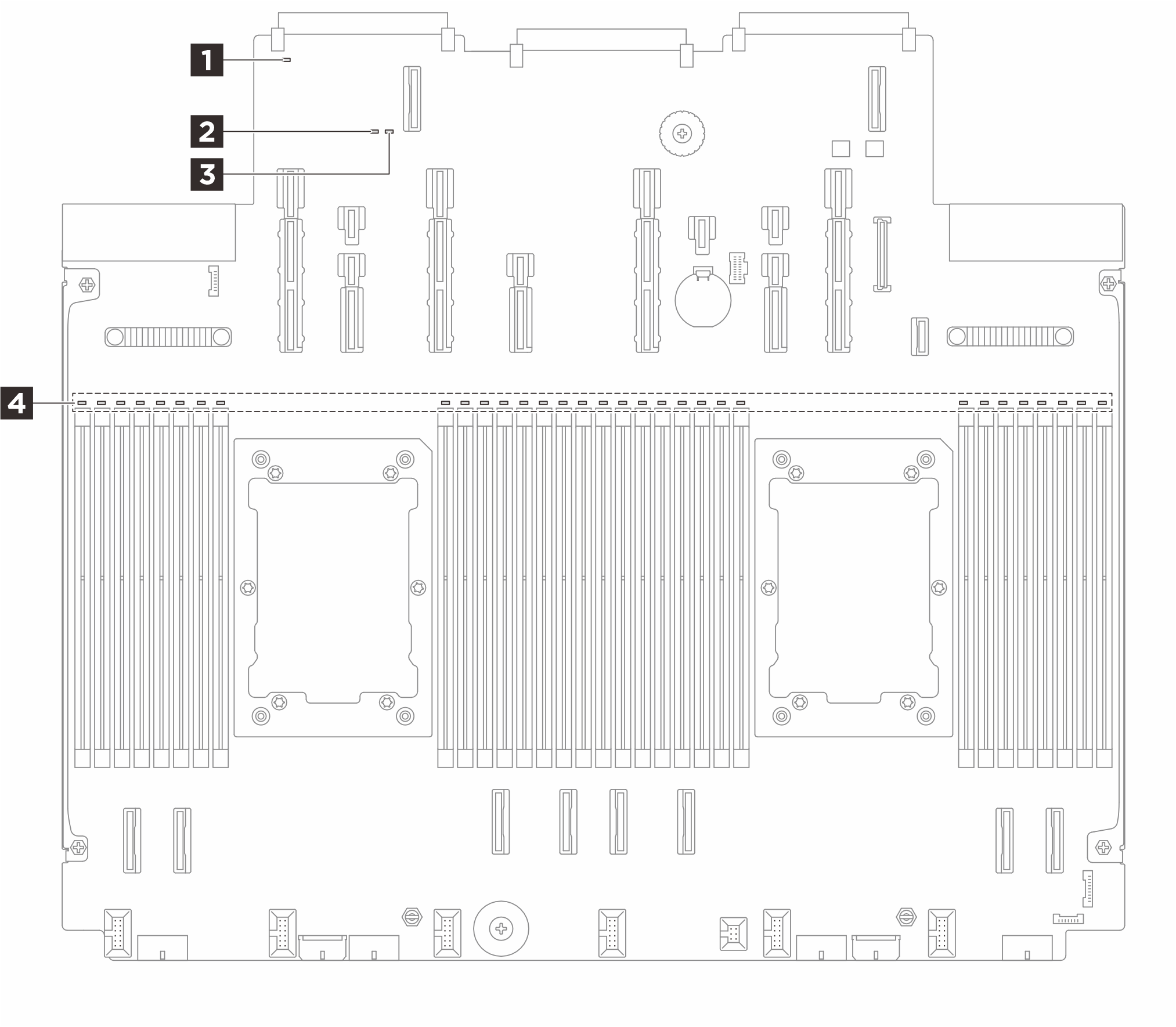

図 1. プロセッサー・ボード上の LED
LEDs on the processor board

1 システム・エラー LED (黄色)

2 システム・ステータス LED (緑色)

3 FPGA ハートビート LED (緑色)

4 DIMM エラー LED (オレンジ色)

1 システム・エラー LED (黄色)

説明この黄色の LED が点灯した場合は、サーバー内の別の 1 つ以上の LED も点灯していることがあり、そこからエラーの原因を突き止めることができます。
操作システム・ログまたは内部エラー LED を確認し、故障している部品を特定します。詳しくは、前面オペレーター・パネルの LED とボタンを参照してください。

2 システム・ステータス LED (緑色)

説明システム状況 LED は、システムの動作状況を示しています。

  • 速い点滅 (1 秒間に約 4 回の点滅) : 電源障害または XCC 電源許可準備完了を待機中。

  • 遅い点滅 (1 秒間に約 1 回の点滅): 電源がオフになっていて、オンにする準備ができています (スタンバイ状態)。

  • オン: 電源オン。

操作

  • システム状況 LED が 5 分以上高速で点滅し、電源をオンにできない場合、XCC ハートビート LED を確認し、「XCC ハートビート LED のアクション」に従います。

  • システム状況 LED オフのままである、または速い点滅 (1 秒間に約 4 回の点滅)で前面パネルのシステム・エラー LED がオン (黄色) の場合は、システムは電源障害ステータスになっています。以下を実行します。

    1. 電源コードを再接続します。

    2. 取り付けられたアダプター/デバイスを、デバッグの最小構成になるまで一度に 1 つずつ取り外します。

    3. (トレーニングを受けた技術員のみ) 問題が解決しない場合、FFDC ログをキャプチャーし、プロセッサー・ボードを交換します。

    4. それでも問題が解決しない場合は、Lenovo サポートに連絡してください。

3 FPGA ハートビート LED (緑色)

説明FPGA ハートビート LED は、FPGA ステータスの識別に役立ちます。

  • 点滅 (1 秒間に約 1 回の点滅): FPGA は正常に動作しています。

  • オンまたはオフ: FPGA は動作していません。

操作

FPGA ハートビート LED が常にオフまたは常にオンの場合、以下を行います。

  1. プロセッサー・ボードを交換します。

  2. 問題が解決しない場合は、Lenovo サポートに連絡してください。

4 DIMM エラー LED (オレンジ色)

説明メモリー・モジュール・エラー LED が点灯している場合、対応するメモリー・モジュールに障害が発生したことを示しています。
操作

詳しくは、メモリーの問題を参照してください。

システム I/O ボード LED​

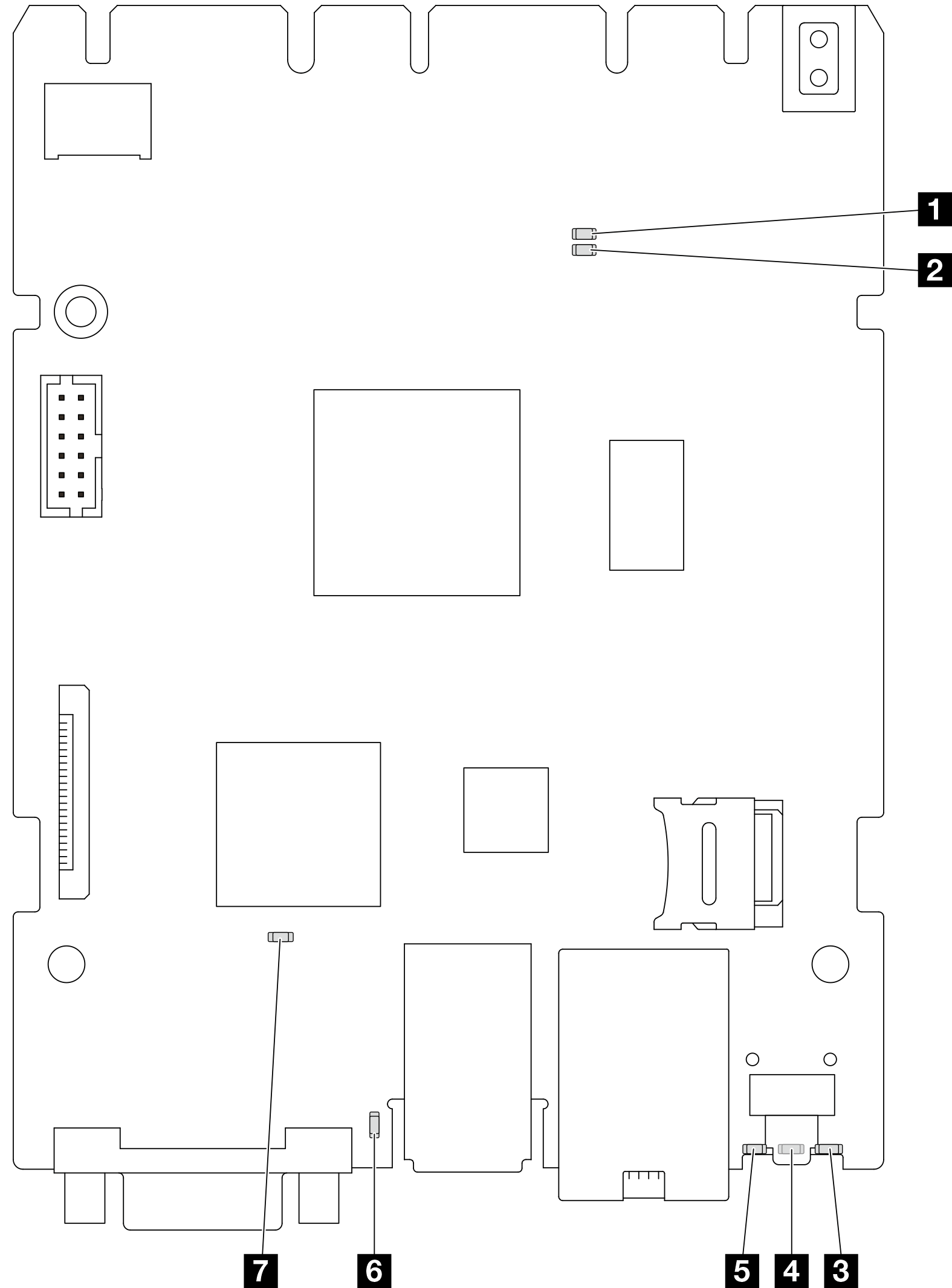

図 2. システム I/O ボード (DC-SCM) 上の LED
LEDs on the system I/O board

1 AP0 LED (緑色)

2 AP1 LED (緑色)

3 RoT 障害 LED (黄色)

4 システム・エラー LED (黄色)

5 システム ID LED (青色)

6 XCC ハートビート LED (緑色)

7 SCM FPGA ハートビート LED (緑色)

表 1. LED の説明
シナリオ1 AP0 LED2 AP1 LED3 RoT 障害 LED7 SCM FPGA ハートビート LED6 XCC ハートビート LEDアクション
RoT セキュリティー・モジュールの致命的なファームウェア・エラー消灯消灯点灯該当なし該当なしシステム I/O ボードを交換します。
点滅該当なし点灯該当なし該当なしシステム I/O ボードを交換します。
点滅該当なし点灯点灯該当なしシステム I/O ボードを交換します。
システム電源なし (FPGA ハートビート LED がオフ)消灯消灯消灯消灯消灯AC 電源がオンであるがシステム・ボード・アセンブリーに電力が供給されていない場合、以下を行います。

  1. パワー・サプライ・ユニット (PSU) または電源変換コネクター・ボード (PIB) がある場合はその状態をチェックします。PSU または PIB にエラーがある場合は交換します。

  2. PSU または PIB が正常な場合は以下を行います。

    1. システム I/O ボードを交換します。

    2. プロセッサー・ボードを交換します。

XCC ファームウェアのリカバリー可能エラー点滅該当なし消灯該当なし該当なし通知メッセージ。操作は不要です。
XCC ファームウェアがエラーから回復した点滅該当なし消灯該当なし該当なし通知メッセージ。操作は不要です。
UEFI ファームウェアの認証エラー該当なし点滅消灯該当なし該当なし通知メッセージ。操作は不要です。
UEFI ファームウェアが認証エラーから回復した該当なし点灯消灯該当なし該当なし通知メッセージ。操作は不要です。
システムは正常 (FPGA ハートビート LED がオン)点灯点灯消灯点灯点灯通知メッセージ。操作は不要です。

4 システム・エラー LED (黄色)

説明この黄色の LED が点灯した場合は、サーバー内の別の 1 つ以上の LED も点灯していることがあり、そこからエラーの原因を突き止めることができます。
操作システム・ログまたは内部エラー LED を確認し、故障している部品を特定します。詳しくは、前面オペレーター・パネルの LED とボタンを参照してください。

5 システム ID LED (青色)

説明前面システム ID LED は、サーバーを見つける場合に役に立ちます。
操作前面パネルのシステム ID ボタンを押すたびに、両方のシステム ID LED の状態が変更されます。状態にはオン、点滅、オフがあります。

6 XCC ハートビート LED (緑色)

説明XCC ハートビート LED は、XCC ステータスの識別に役立ちます。

  • 点滅 (1 秒間に約 1 回の点滅): XCC は正常に動作しています。

  • 他の速度で点滅または常にオン: XCC は初期フェーズにあるか、正常に動作していません。

  • オフ: XCC は動作していません。

操作

  • XCC ハートビート LED が常にオフまたは常にオンの場合、以下を行います。

    • XCC にアクセスできない場合:

      1. 電源コードを再接続します。

      2. システム I/O ボードが正常に取り付けられていることを確認します。(トレーニングを受けた技術員のみ) 必要に応じて再度取り付けます。

      3. (トレーニングを受けた技術員のみ) システム I/O ボードを交換します。

    • XCC にアクセスできる場合、システム I/O ボードを交換します。

  • XCC ハートビート LED が 5 分以上高速で点滅し続ける場合、以下を行います。

    1. 電源コードを再接続します。

    2. システム I/O ボードが正常に取り付けられていることを確認します。(トレーニングを受けた技術員のみ) 必要に応じて再度取り付けます。

    3. (トレーニングを受けた技術員のみ) システム I/O ボードを交換します。

  • XCC ハートビート LED が 5 分以上低速で点滅し続ける場合、以下を行います。

    1. 電源コードを再接続します。

    2. システム I/O ボードが正常に取り付けられていることを確認します。(トレーニングを受けた技術員のみ) 必要に応じて再度取り付けます。

    3. 問題が解決しない場合は、Lenovo サポートに連絡してください。
